东芝cv320a故障码调阅及故障代码

  • 格式：doc
  • 大小：1.61 MB
  • 文档页数：35

实用标准文案

精彩文档 VF3系列故障码调阅流程

总则：为了提高故障处理效率，特别制作本流程教材

。

一、代号命名约定。

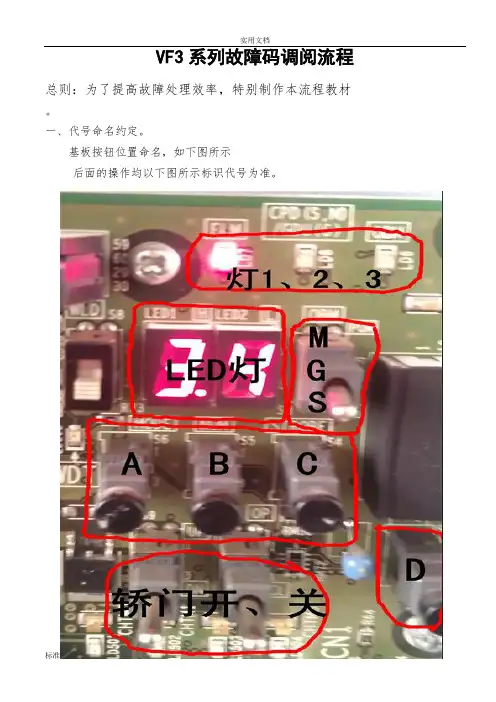

基板按钮位置命名，如下图所示

后面的操作均以下图所示标识代号为准。

实用标准文案

精彩文档

注意事项：

1、请对图操作，如不一样，请勿操作。

2、严禁未授权人员操作，操作人员请严格按照步骤流程说明进行操作。

3、操作时候请适当出力，以免损坏基板。

故障码书写格式请按下表进行填写

PUS(PUM) 故障码 数据3 数据4

第一条故障

第二条故障

二、调阅流程

1、PUS故障

第一条故障：

设定内容及步骤含义：调阅第一条PUS的故障，读取 4000：0007 000a 000b的数据

调阅步骤

a.故障码

K开关拨到S，按D两次进行复位。

按A 2次，3号灯亮起，显示“00”

按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。

按B 1次，按C 6次，显示成“01”

按B 2次，显示成“03”，按C 3次，显示“00”

按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。

实用标准文案

精彩文档 b.数据3调阅

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 3次，显示“00”

按B 10次，显示“0A”，按C 1次，显示的数据即为数据3的代码，将其记录如表格。

c.数据4调阅

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 3次，显示“00”

按B 11次， 显示“0b”，按C 1次，显示的数据即为数据4的代码，将其记录入表格。

第二条故障：

设定内容及步骤含义：调阅第二条PUS的故障，读取4000：0017 001a 001b的数据。

调阅步骤

a.故障码

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 2次，显示“00”

按B 1次，显示“10”，按C 1次，按B 7次，显示“17”

按C 1次即可得到第二条故障码，将其记录入表格。

（如果此时调阅出的故障代码是“00”则以下的步骤可以省略，直接转到PUM故障调阅。） 实用标准文案

精彩文档

b.数据3调阅

按D两次复位。

按B 3次，显示“03”，按C 2次，显示“00”

按B 1次，显示“10”，按C 1次，按B 10次，显示“1A”

按C 1次即可得到第二条故障代码的数据3，将其记录入表格。

c.数据4调阅

按D两次进行复位。

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 2次，显示“00”

按B 1次，显示“10”，按C 1次，按B 11次，显示“1b”

按C 1次即可得到第二条故障码的数据4，将其记录如表格。

到此，PUS的两条故障调阅完毕。

2、PUM故障调阅

第一条故障：

设定内容及步骤含义：调阅PUM6703的高位，6705的高位和低位数据调阅步骤：

将K开关拨到M，按D两次，显示“EC”

a.故障码

按A 1次，3号灯亮起，C 2次，显示“00”，

按B 6次，显示“60”，按C 1次

按B 7次，显示“67”，按C 3次，交替显示“6、7、0、0”,最后停在“00”

按B 1次，显示“01”，按C 2次，显示“10”

按B 1次，显示“11”，按C 1次，显示“01”

按B 2次，显示“03”，按C 3次，显示“00” 实用标准文案

精彩文档 按B 3次，显示“03”，按C 1次即可得出故障码，将其记录入表格

b.数据4

按D两次，复位

按A 1次，显示“00”，3号灯亮起，按B 3次，显示“03”

按C 3次，显示“03”，按B 2次，显示“05”

按C 1次，即可得出数据4的内容，将其记录入表格中的数据4

c.数据3

按D两次，复位

按A 1次，显示“00”，3号灯亮起，按B 1次，显示“01”

按C 2次，显示“11”，按B 1次，显示“10”

按C 1次，显示“01”，按B 2次，显示“03”

按C 4次，即可得出数据3的内容，将其记录入表格的数据3

第二条故障：

设定内容及步骤含义：调阅670B的高位，670D的高位和低位数据

a.故障码

按D两次，复位

按A 1次，显示“00”，3号灯亮起，按B 1次，显示“01”

按C 2次，显示“10”，按B 1次，显示“11”

按C 1次，显示“01”，按B 2次，显示“03”

按C 3次，显示“05”，按B 6次，显示“0b”

按C 1次，即可得出第二条PUM的故障代码，将其记录入表格

b.数据4

按D两次，复位

按A 1次，显示“00”，3号灯亮起，按B 3次，显示“03” 实用标准文案

精彩文档 按C 3次，显示“0b”，按B 2次，显示“0d”

按C 1次，即可得出数据4的内容，将其记录入表格中的数据4

c.数据3

按D两次，复位

按A 1次，显示“00”，3号灯亮起，按B 1次，显示“01”

按C 2次，显示“11”，按B 1次，显示“10”

按C 1次，显示“01”，按B 2次，显示“03”

按C 4次，即可得出数据3的内容，将其记录入表格中的数据3

操作注意事项：

1、如果在操作过程中，显示的结果与流程不一致，请立即重新当前的步骤，例如在调阅到数据3的时候中途发现不一致，则立即回到数据3调阅的初始步骤。

2、如果还是无法和流程进行同步，则采用断电复位的方法，从头开始调阅，例如在调阅到PUM的第二条故障码的时候发现不一致，试了几次都不行，则必须断电复位，然后从PUM的第一条故障码开始调阅。

3.必须严格按部就班，否则出现数据丢失，电梯无法运行等后果自负。

实用标准文案

精彩文档

15.9 错误代码表

ＣＯＤＥ 分 类 概 要

０Ｘ ＳＭ 保存ＳＷ动作时的错误信息。

该信息为故障分析的基本。

１Ｘ ＳＭ（逻辑） 是ＰＵＭ的逻辑序列，是检查出导致ＳM跳脱要因的异常时的信息。

２Ｘ 未使用

３Ｘ 输入输出信号异常 检测出一般性输入输出信号的合理性异常及故障时的信息。

４Ｘ 远隔检修功能

（状态变化发报）

［ＰＵＭ侧］ 检测出停击、制动器状态等异常时的信息。

５Ｘ 脉冲关联异常 在正常状态下检测出ＣＰＤ相关异常及脉冲数据异常时的信息。

６Ｘ 着床ＳＷ异常 关于着床ＳＷ与软件门区（脉冲）的整合性异常的信息。

７Ｘ 门异常 在门ＳＷ或者门反转等通常操作中检测出异常时的信息。

８Ｘ 操作异常 在呼叫应答、门反转等的通常操作中检测出异常时的信息。

９Ｘ “ “

ＡＸ 周边单元异常 检测出周边单元（ＣＰＵ）异常时的信息。

ＢＸ 系统异常 在控数器、ＰＵＳ（３８６ＥＸ）、ＰＵ基板等的内部检测出异常时的信息。

ＣＸ “ “

ＤＸ ＰＤＳＥＴ异常 在脉冲数据ＰＤＳＥＴ时异常的信息。

ＥＸ ２CAR逻辑 在２CAR逻辑中被检测出的异常信息。

实用标准文案

精彩文档

ＣＯＤＥ 内容或者原因 数据３～８

０１ ＳＭＡ已跳脱 3=01 SSMAI

02 LSMA

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

０２ ＳＭＢ已跳脱 3=01 SSMBI

02 LSMB

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

０３ ＳＭＣ已跳脱 3=01 SSMCI

02 LSMC

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

０５ ＳＭＥ已跳脱 3=01 SSMEI

02 LSME

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

０６ ＳＭ跳脱后，虽然经过一段时间（NFLTDAT），但仍无法到达平层，因此定为SMSI故障。 3=00 门区外

01 门区内

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

０７ ＳＭ跳脱后，虽然３次尝试重新启动，但仍无法到达平层，或者在１小时之内２度检测出同一模式（ＳＭＡ～ＳＭＥ），因此定为SMSI故障。 3=00 门区外

01 门区内

4=轿厢位置层

5、6=轿厢位置（脉冲数据）

实用标准文案

精彩文档

CODE

内容

数据3、4 数据5~8

１１ ＳＭＡ 3=00

4=00：SSMAI

通过PUS跳脱SMA 5 ——— ：未使用

6=□IDTM ：正常运行曲线模式

7 ——— ：未使用

8=□跳脱NO ：跳脱次数

3=01

4=00：BOER

制动器异常开放 5 =

6=□IDTM ：正常运行曲线模式

7 ——— ：未使用

8=□跳脱NO ：跳脱次数

3=02

4=00：PGERR

马达PG断线异常检测

[CV200] 5 ——— ：未使用

6=□IDTM ：正常运行曲线模式

7 ——— ：未使用

8=□跳脱NO ：跳脱次数

3=10

4=00：IREDT

PEUXP100增量转动异常 5 ——— ：未使用

6=□IDTM ：正常运行曲线模式

7 ——— ：未使用

8=□跳脱NO ：跳脱次数

3=40

4=00：ETSDT

终端层减速异常（ETS） 5 =

7 =

6=□IDTM ：正常运行曲线模式

8=□跳脱NO ：跳脱次数

3=80

4=00：ETSER

ETS用PG断线异常检测 5 ——— ：未使用

6=□IDTM ：正常运行曲线模式

7 ——— ：未使用

8=□跳脱NO ：跳脱次数

3=04

4=00：AMCER

主回路接触器触点粘连检测 5=□

6=□ IDTM ：正常运行曲线模式

7=— 未使用

8=□ 跳脱NO ：跳脱次数

3=08

4=00：MCCER

电流遮断异常检测 5=□ 未使用

6=□ IDTM ：正常运行曲线模式

7=— 未使用

8=□ 跳脱NO ：跳脱次数

3=20

4=00：LZNER

LZN整合性异常检测 5=□

6=□ IDTM ：正常运行曲线模式

7=— 未使用

8=□ 跳脱NO ：跳脱次数

合集下载

东芝cv320a故障码调阅及故障代码

东芝cv320a故障码调阅及故障代码

实用文档

标准 VF3系列故障码调阅流程

总则：为了提高故障处理效率，特别制作本流程教材

。

一、代号命名约定。

基板按钮位置命名，如下图所示

后面的操作均以下图所示标识代号为准。

实用文档

标准

注意事项：

1、请对图操作，如不一样，请勿操作。

2、严禁未授权人员操作，操作人员请严格按照步骤流程说明进行操作。

3、操作时候请适当出力，以免损坏基板。

故障码书写格式请按下表进行填写

PUS(PUM) 故障码 数据3 数据4

第一条故障

第二条故障

二、调阅流程

1、PUS故障

第一条故障：

设定内容及步骤含义：调阅第一条PUS的故障，读取 4000：0007 000a 000b的数据

调阅步骤

a.故障码

K开关拨到S，按D两次进行复位。

按A 2次，3号灯亮起，显示“00”

按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。

按B 1次，按C 6次，显示成“01”

按B 2次，显示成“03”，按C 3次，显示“00”

按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。

实用文档

标准 b.数据3调阅

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 3次，显示“00”

按B 10次，显示“0A”，按C 1次，显示的数据即为数据3的代码，将其记录如表格。

c.数据4调阅

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

按B 3次，显示“03”，按C 3次，显示“00”

按B 11次， 显示“0b”，按C 1次，显示的数据即为数据4的代码，将其记录入表格。

第二条故障：

设定内容及步骤含义：调阅第二条PUS的故障，读取4000：0017 001a 001b的数据。

调阅步骤

a.故障码

按D两次进行复位

按A 2次，3号灯亮起，显示“00”

东芝CV320故障代码及如何查询故障

东芝CV320故障代码及如何查询故障

TOSHIBA 6E1M1195

— 50⑨ — Cv330查故障 调阅步骤 mode 是A. 中间的是B. 第三个是C.grs键是D

a.故障码

K开关拨到S，按D两次进行复位。

按A 2次，3号灯亮起，显示“00”

按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。

按B 1次，按C 6次，显示成“01”

按B 2次，显示成“03”，按C 3次，显示“00”

按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。

把你上面这种方法改改如下:

调阅故障:

K开关拨到S,按D两次进行复位。

按A 2次，3号灯亮起，显示“00”

按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。

按B 1次，按C 5次，显示为“00”,后面0在闪的时候,按B 7次,当显示07的时候,按C 1次,显示01.

按B 2次，显示成“03”，按C 5次，显示的数据即为故障码，将其记录入表格15.9 错误代码表

保存形式

保存形式如下所示。

０ ７ １０ １５

年 月 日 周 时 分 秒 代码 CND1 CND2 数据３～数据８

（１）年～秒 ···保存瞬间的时间。数据不包含“周”，为ＢＣＤ码方式。“周”为从周日＝０１到周六＝０７。

例···如1996年7月1日（周一）下午11时23分59秒 ···6，07，01，02，11，23，59

（2） 代码、数据３～数据８··· 根据代码表。

（３）ＣＮＤ１、ＣＮＤ２···按轿厢状态通过数字表现下述状态。

ＣＮＤ１

ｂｉｔ ７ ６ ５ ４ ３ ２ １ ０

内容 ＳＵ ＳＤ ＤＺ ＤＣ ＵＤＸ ＣＣ ８０％ ＳＬＤ

ＳＵ：ＵＰ方向性 ＳＤ：ＤＯＷＮ方向性 ＤＺ：门范围（±２００mm）

８０％：超过额定负载８０％的载重 ＳＬＤ：按照１加速中或者额定速度

东芝电梯Cv620系列故障代码

东芝电梯Cv620系列故障代码

Cv620系列PUS查法；按A一次显示00，按B选到16，按C一次显示故障数（如

第一个故障显示001），选择好需要查看的故障后按住C不放开，开始显示年月日星期时分

秒，后一次性跳出来4位数的为故障。

把旋转开关打到1为PUM查法；按A两次显示00，按B选到16，按C一次显示故障数，

选择好需要查看的故障后按住C不放开，开始显示年月日星期时分秒，最后一次性跳出来的4位数为故障。消故障方法与CV330,CV320一样（0E—E1-E2-E3）

故障代码内容1001PUS侧SMAtrip

1101检出主回路接触器溶着没有发出AMC1接触器投入指令AMC1ON

1102检出电流断开异常SMTINV即便OFF，MCC1(电流检出信号)也还是ON的状态

1103检出辅助接触器溶着没有发出AMC2接触投入指令AMCAOFF.

1201即便没有发出制动器松闸信号，BLS（确认制动器松闸SW）也还是ON了。

1202检出制动器诊断制动器力矩异常自动制动器诊断检出保持力的底下（回生

电阻对低检查1203检出制动器溶着制动器指令off时制动接触器ON。

1301CCON状态RLRA(RLR反馈信号)OFF或DCON状态SCRA(安全回路继电器反

馈）off的整合性确认。1302检出HRQA溶着检出乘场检修开关（INSH;国内），紧急电动运行SW（HRQA;

其他地方溶着。1303检出RLR溶着RLR信号明明OFF，RLRA反馈信号却还是OFF的状态

1304地震时限速器涨紧开关异常检查。

1401检出低速时速度异常上升及轿厢位置偏差控制负荷时及绳索伸长指令时的

速度异常检出及停止时发生特定位置偏差的情况。1402检出地震时自动复原异常检出碰撞，由于绳索卡住力矩异常变动。

1702检出DC继电器溶着（系统1）确认DC1A和DC1R整合性。

1081PUM侧SMAtrip了

1881自动诊断运行中，开始制动器诊断后即便过来40秒从PUM制动器保持力确认结

束信号不ON2001PUS侧SMBtrip.

东芝CV160

东芝CV160

东芝电梯现在最常见的几个型号分别是：

CV150；CV160；CV180；CV190；CV300；CV320；CV330；CV330A。

其中：CV150；CV160；CV180；CV190为有齿轮曳引机。

CV300；CV320；CV330；CV330A为无齿轮永磁同步曳引机。

CV300为无机房，分为A、B、C三个型号。

—————————————————————————————————————————————————————————————

东芝电梯的OBM操作方式：

CV150；CV160；CV300；CV320：

1、故障调阅：（还没有通俗易懂的话形容，请各位网友帮忙）

2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

3、井道自学习方法：先将正常转换成检修。MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。然后把检修转换成正常。电梯向下，进行井道自学习。

CV180；CV190；CV330；CV330A：

1、故障调阅：MODE键（也就是第一个键子）按两下显示“0.0.” 此时显示的数字为闪烁的）。按中间键NUM按到“0.8” 此时8在闪烁）然后按STB确定键（也就是最后一个）一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码

2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
