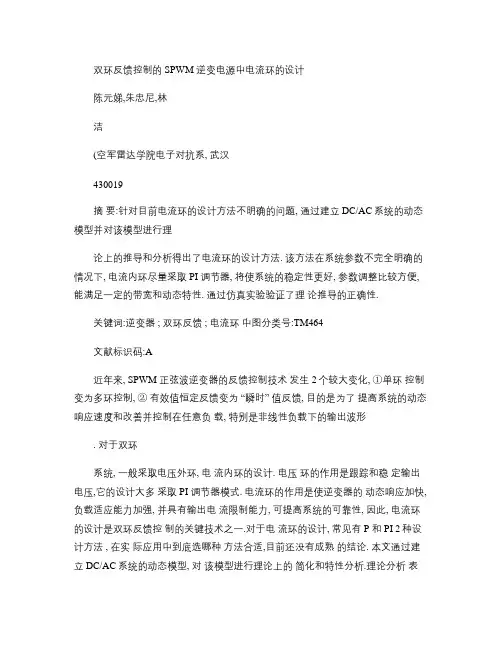

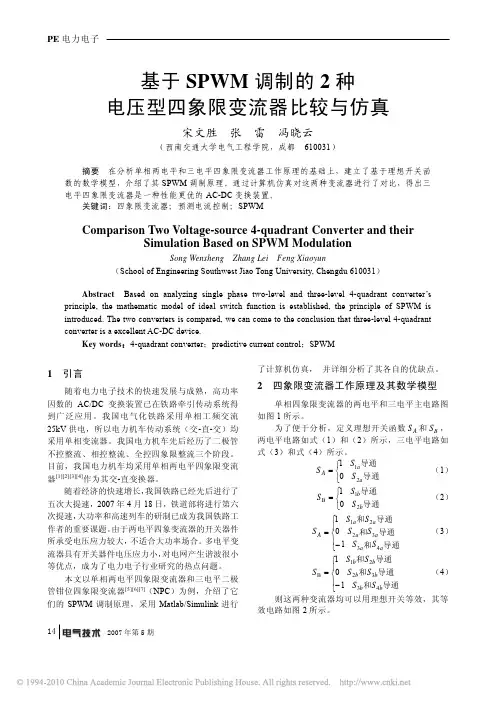

2007年第5期14基于SPWM 调制的2种 电压型四象限变流器比较与仿真宋文胜 张 雷 冯晓云（西南交通大学电气工程学院，成都 610031）摘要 在分析单相两电平和三电平四象限变流器工作原理的基础上，建立了基于理想开关函数的数学模型，介绍了其SPWM 调制原理。
通过计算机仿真对这两种变流器进行了对比，得出三电平四象限变流器是一种性能更优的AC-DC 变换装置。
关键词：四象限变流器；预测电流控制；SPWMComparison Two Voltage-source 4-quadrant Converter and theirSimulation Based on SPWM ModulationSong Wensheng Zhang Lei Feng Xiaoyun（School of Engineering Southwest Jiao Tong University, Chengdu 610031）Abstract Based on analyzing single phase two-level and three-level 4-quadrant converter’s principle, the mathematic model of ideal switch function is established, the principle of SPWM is introduced. The two converters is compared, we can come to the conclusion that three-level 4-quadrant converter is a excellent AC-DC device.Key words ：4-quadrant converter ；predictive current control ；SPWM1 引言随着电力电子技术的快速发展与成熟，高功率因数的AC/DC 变换装置已在铁路牵引传动系统得到广泛应用。

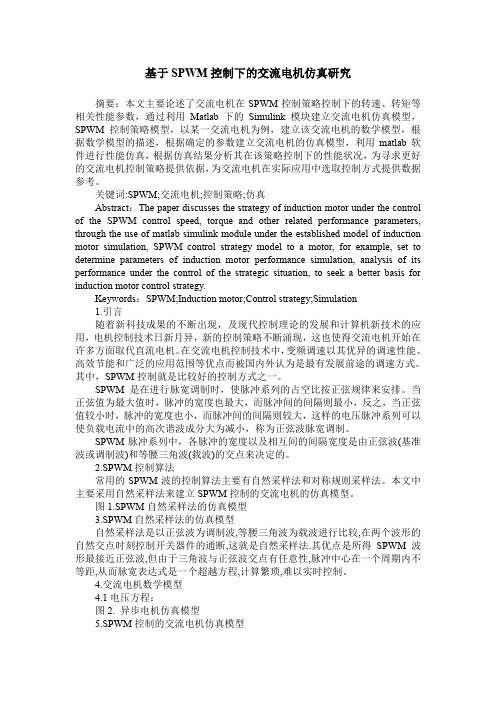

基于SPWM控制下的交流电机仿真研究摘要：本文主要论述了交流电机在SPWM控制策略控制下的转速、转矩等相关性能参数，通过利用Matlab下的Simulink模块建立交流电机仿真模型，SPWM控制策略模型，以某一交流电机为例，建立该交流电机的数学模型，根据数学模型的描述，根据确定的参数建立交流电机的仿真模型，利用matlab软件进行性能仿真，根据仿真结果分析其在该策略控制下的性能状况，为寻求更好的交流电机控制策略提供依据，为交流电机在实际应用中选取控制方式提供数据参考。
关键词:SPWM;交流电机;控制策略;仿真Abstract：The paper discusses the strategy of induction motor under the control of the SPWM control speed, torque and other related performance parameters, through the use of matlab simulink module under the established model of induction motor simulation, SPWM control strategy model to a motor, for example, set to determine parameters of induction motor performance simulation, analysis of its performance under the control of the strategic situation, to seek a better basis for induction motor control strategy.Keywords：SPWM;Induction motor;Control strategy;Simulation1.引言随着新科技成果的不断出现，及现代控制理论的发展和计算机新技术的应用，电机控制技术日新月异，新的控制策略不断涌现，这也使得交流电机开始在许多方面取代直流电机。
* * * 学 院本科毕业设计（论文）作者姓名 指导教师学科门类 所学专业 题 目代分类号学号 密级 提交论文日期成绩评定 Voltage-source SPWM Inverter电压型三相逆变器就是供给逆变器的交流电源是三相电电源， SPWM正弦脉宽调制法这项技术的特点是原理简单，通用性强，具有开关频率固定，控制和调节性能好，使输出电压只含有固定频率的高次谐波分量，并能够消除谐波，且设计简单等一系列的优点，SPWM 正弦脉宽调制法是一种比较好的波形改善的方法。
SPWM正弦脉宽调制法的出现为中型和小型逆变器的快速发展起到了一个重要的推动作用。
伴随着电力电子技术的高速发展，电压型三相SPWM逆变器已被广泛应用在各个领域之中，并且SPWM技术已经成为目前应用最为广泛的逆变用PWM技术。
通过电压型三相SPWM逆变器建模和仿真研究这项课题，能够加强自己对电压型三相SPWM逆变器控制原理和建模进行深入理解，并提高自己在三相电压逆变方面的计算机仿真能力，为今后自己从事交流电机控制与电源逆变相关工作打下良好的基础。
关键词：电压型；频率；SPWM；逆变器The AC power supply voltage three-phase inverter is supplied to the inverter is three-phase electric power supply, the technology of SPWM sine pulse width modulation method is simple in principle, strong versatility, with fixed switching frequency, control and regulation performance, so that the output voltage harmonic component contains only the fixed frequency, and can eliminate the harmonic, and has the advantages of simple design a series of, SPWM sine pulse width modulation method is a good waveform improvement. SPWM sine pulse width modulation method for the rapid development of medium and small inverter plays an important role in promoting. Along with the rapid development of power electronic technology, three-phase voltage-source SPWM inverter has been widely used in various fields, and the SPWM technology has become the most widely used PWM technology of inverter.Through research on Modeling and Simulation of three-phase voltage-source SPWM inverter this subject, it can make me have a strength to voltage three-phase SPWM inverter control principle and modeling a more depth understanding, and it can improve myself in the three-phase voltage inverter aspects of computer simulation ability, which can make me have a good foundation of engaged in AC motor control and power inverter related work.Key words: Voltage type; frequency SPWM; Inverter目录摘要 (I)Abstract (II)目录 (III)1 引言 (1)2 电压型三相SPWM逆变器的工作原理及控制方法 (1)2.1 三相电压型逆变器电路 (1)2.2 SPWM控制的基本原理 (4)2.3电压型三相SPWM逆变器的实现及控制 (6)3 电压型三相SPWM逆变器的建模与仿真 (8)3.1 Simulink软件的介绍 (8)3.2 电压型三相SPWM逆变器的建模和仿真 (9)4 总结 (16)参考文献 (17)谢辞 (18)1 引言近年来，随着大功率全控型电力电子器件的研究与开发成功和应用技术的不断成熟，电能变换技术得到了突破性的进展，在一些领域中，已经开始使用各种新型逆变器电源，其中，也包括电动机。
SPWM波控制逆变器双闭环PID调节器的建模与仿真随着电力行业的快速发展，逆变器的应用越来越广泛，逆变器的好坏会直接影响整个系统的逆变性能和带载能力。
逆变器的控制目标是提高逆变器输出电压的稳态和动态性能，稳态性能主要是指输出电压的稳态精度和提高带不平衡负载的能力；动态性能主要是指输出电压的THD(Total Hannonic Distortion) 和负载突变时的动态响应水平。
在这些指标中对输出电压的THD 要求比较高，对于三相逆变器，一般要求阻性负载满载时THD 小于2%,非线性满载(整流性负载)的THD 小于5%.这些指标与逆变器的控制策略息息相关。
文中主要介绍如何建立电压双环SPWM 逆变器的数学模型，并采用电压有效值外环和电压瞬时值内环进行控制。
针对UPS 单模块10 kVA 单相电压型SPWM 逆变器进行建模仿真。
通过仿真，验证了控制思路的正确性以及存该控制策略下的逆变器所具有的鲁棒性强，动态响应快，THD 低等优点。
并以仿真为先导，将其思想移植到具体开发中，达到预期效果。
1 三电平逆变器单相控制模型的建立带LC 滤波器的单相逆变器的主电路结构如图1 所示。
图1 中L 为输出滤波电感，C 为滤波电容，T1,T2,T3,T4 分别是用来驱动IGBT 的三电平的SPWM 波，U0 为输出负载两端的电压。
在建立控制系统的仿真模型时，需要采集负载两端的电压与实际要求的电乐值做比较，然后通过调节器可以得到所需要调节的值。
在此仿真模型中，驱动波形采用的是三电平的SPWM 波形，具体的产生原理在这不做详细描述。
在Matlah 的Simlink 库中SPWM 波的产生如图2 所示，这里调制比设为0.8。
图1 三电平逆变器单相主电路图2 四相SPWM 产生电路。

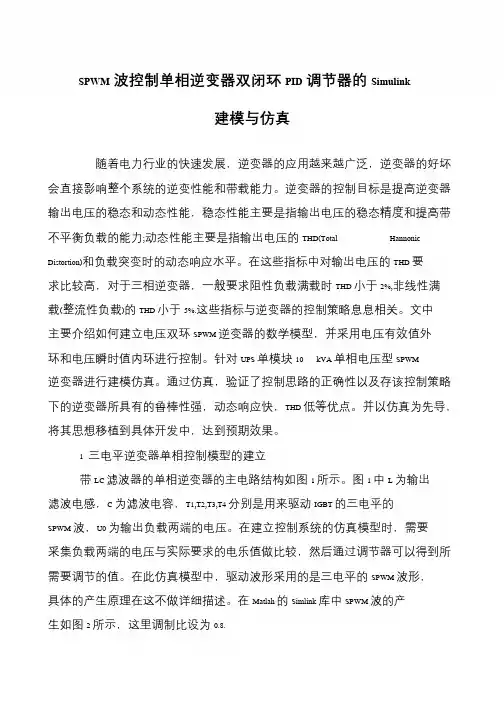

SPWM波控制单相逆变器双闭环PID调节器的Simulink建模与仿真随着电力行业的快速发展，逆变器的应用越来越广泛，逆变器的好坏会直接影响整个系统的逆变性能和带载能力。
逆变器的控制目标是提高逆变器输出电压的稳态和动态性能，稳态性能主要是指输出电压的稳态精度和提高带不平衡负载的能力;动态性能主要是指输出电压的THD(Total Hannonic Distortion)和负载突变时的动态响应水平。
在这些指标中对输出电压的THD 要求比较高，对于三相逆变器，一般要求阻性负载满载时THD 小于2%,非线性满载(整流性负载)的THD 小于5%.这些指标与逆变器的控制策略息息相关。
文中主要介绍如何建立电压双环SPWM 逆变器的数学模型，并采用电压有效值外环和电压瞬时值内环进行控制。
针对UPS 单模块10 kVA 单相电压型SPWM 逆变器进行建模仿真。
通过仿真，验证了控制思路的正确性以及存该控制策略下的逆变器所具有的鲁棒性强，动态响应快，THD 低等优点。
并以仿真为先导，将其思想移植到具体开发中，达到预期效果。
1 三电平逆变器单相控制模型的建立带LC 滤波器的单相逆变器的主电路结构如图1 所示。
图1 中L 为输出滤波电感，C 为滤波电容，T1,T2,T3,T4 分别是用来驱动IGBT 的三电平的SPWM 波，U0 为输出负载两端的电压。
在建立控制系统的仿真模型时，需要采集负载两端的电压与实际要求的电乐值做比较，然后通过调节器可以得到所需要调节的值。
在此仿真模型中，驱动波形采用的是三电平的SPWM 波形，具体的产生原理在这不做详细描述。
在Matlah 的Simlink 库中SPWM 波的产生如图2 所示，这里调制比设为0.8.。
三相双极性SPWM逆变电路的建模及应用仿真1.三相电压型逆变电路三个单相逆变电路可组合成一个三相逆变电路。
应用最广的是三相桥式逆变电路，可看成由三个半桥逆变电路组成。
1.1 180°导电方式：每桥臂导电180º，同一相上下两臂交替导电，各相开始导电的角度差120º，任一瞬间有三个桥臂同时导通，每次换流都是在同一相上下两臂之间进行，也称为纵向换流。
图1-1 三相电压型桥式逆变电路波形分析：图1-2 电压型三相桥式逆变电路的工作波形负载各相到电源中点N´的电压：U相，1通，u UN´=U d/2，4通，u UN´=-U d/2负载线电压1-1负载相电压1-2负载中点和电源中点间电压1-3负载三相对称时有u UN+u VN+u WN=0，于是1-4 利用式(5-5)和(5-7)可绘出u UN、u VN、u WN波形。
负载已知时，可由u UN波形求出i U波形，一相上下两桥臂间的换流过程和半桥电路相似，桥臂1、3、5的电流相加可得直流侧电流i d的波形，i d每60°脉动一次，直流电压基本无脉动，因此逆变器从直流侧向交流侧传送的功率是脉动的，电压型逆变电路的一个特点。
1.2 定量分析：a、输出线电压u UV展开成傅里叶级数1-5 式中，，k为自然数输出线电压有效值1-6基波幅值1-7基波有效值1-8b、负载相电压u UN展开成傅里叶级数得：1-9式中， ，k 为自然数负载相电压有效值1-10基波幅值1-11基波有效值1-12防止同一相上下两桥臂开关器件直通，采取“先断后通”的方法。
2.三相逆变器SPWM 调制原理2.1.PWM 控制的基本思想PWM 控制技术在逆变电路中的应用十分广泛，目前中小功率的逆变电路几乎都采用了PWM 技术。
常用的PWM 技术主要包括：正弦脉宽调制(SPWM)、选择谐波调制（SHEPWM ）、电流滞环调制（CHPWM ）和电压空间矢量调制（SVPWM ）。
逆变器电压电流双环控制设计及研究本文针对逆变器的电压和电流控制进行设计和研究，主要包括双环控制策略、控制器设计和实验验证等方面。
1. 双环控制策略逆变器的电压和电流控制可以采用双环控制策略进行设计，即外环电压控制和内环电流控制。
外环控制器输出的控制量为电压参考值，内环控制器输出的控制量为电流参考值。
在外环控制器中，采用比例积分控制（PI控制）策略，控制器的输入为电压误差，输出为电压参考值。
在内环控制器中，同样采用PI控制策略，控制器的输入为电流误差，输出为电流参考值。
双环控制策略能够实现对逆变器输出电压和电流的精确控制，提高逆变器的性能和稳定性。
2. 控制器设计为了实现双环控制策略，需要设计外环控制器和内环控制器。
以外环控制器为例，设电压误差为$e_v$，控制参考值为$v_{ref}$，比例系数为$K_p$，积分系数为$K_i$，则外环控制器的输出为：$u_v = K_p e_v + K_i \int_0^t e_v dt$其中，$e_v = v_{ref} - v$，$v$为逆变器输出电压。
在实际应用中，为了避免积分饱和和积分器漂移等问题，通常采用积分分离控制（PID控制）策略对PI控制进行改进。
内环控制器的设计与外环类似，以电流误差为输入，电流参考值为输出，采用PI或PID控制策略。
3. 实验验证为了验证双环控制策略的有效性，可以进行基于硬件平台的实验验证。
以SPWM逆变器为例，可以搭建逆变器硬件实验平台，通过改变电压参考值和电流参考值，观察逆变器输出电压和电流的实际变化情况。
通过实验结果可以有效地评估双环控制策略的性能和稳定性，为实际应用提供参考依据。
总之，双环控制策略在逆变器电压电流控制中具有重要的应用价值，控制器的设计和实验验证是关键步骤。
基于PWM逆变器的设计与仿真基于PWM逆变器的设计与仿真，是指利用脉宽调制（PWM）技术来实现电力逆变器的设计，并通过仿真软件进行仿真验证。
逆变器是将直流电转换成交流电的设备，广泛应用于交流电源的供给、电力变频调速和电力质量控制等领域。
而PWM逆变器则是通过脉宽调制技术来实现电力逆变器的一种高效、精确的实现方式。
在PWM逆变器的设计与仿真中，首先需要选择合适的拓扑结构。
常见的PWM逆变器拓扑有单相单桥逆变器、单相全桥逆变器、三相单桥逆变器和三相全桥逆变器等。
选择不同的拓扑结构，会对逆变器的性能指标、功率因数和谐波等方面产生不同的影响。
其次，需要设计逆变器的控制系统。
逆变器控制系统主要包括脉宽调制控制方法、电流控制方法和电压控制方法等。
脉宽调制方法是通过调节开关器件的导通时间来控制输出的交流电压波形，常用的调制方法有基波脉宽调制、谐波脉宽调制和交叉相消脉宽调制等。
电流控制方法是通过控制群极坐标和空间向量斑图，使逆变器的输出电流满足要求。
电压控制方法是通过控制逆变器的输出电压和频率，来满足电力质量等应用需求。
设计好逆变器的拓扑结构和控制系统后，就可以进行仿真验证了。
利用仿真软件，可以通过建立逆变器的数学模型，设置逆变器的参数和控制策略，对逆变器进行仿真运行。
通过对逆变器的电压、电流、功率因数、谐波等指标进行仿真分析，可以评估逆变器的性能。
同时，仿真还可以用来优化逆变器的设计，调整参数和控制策略，以达到更好的性能要求。
在基于PWM逆变器的设计与仿真中，还需要考虑逆变器的电路拓扑、开关器件的选择、滤波器的设计和保护措施等方面。
逆变器的电路拓扑应该满足需求，开关器件应具备较高的开关速度和耐受电压，滤波器可以用来改善输出波形的质量，保护措施可以防止逆变器出现故障和损坏。
综上所述，基于PWM逆变器的设计与仿真是一个涉及多个方面的综合性工作。
需要选择合适的拓扑结构和控制系统，进行仿真分析并进行优化设计，以实现逆变器的高效、稳定和可靠运行。
基于SPWM三相逆变器的仿真与设计-电路与系统专业论文本文介绍了基于SPWM（Sinusoidal ___）三相逆变器的仿真与设计。
论文首先阐述了研究的背景，包括三相逆变器在工业和电力系统中的应用。
然后确定了论文的目的，即通过仿真与设计探索SPWM三相逆变器的性能和特性。
根据此目的，采用了相应的方法，包括建立逆变器的数学模型、实施SPWM控制策略以及进行仿真和设计。
最后，通过实施所提出的仿真与设计方法，得出了相应的结果。
本文的研究对于理解和优化基于SPWM三相逆变器的电路与系统具有重要的意义。
关键词：SPWM，三相逆变器，仿真，设计，性能，特性该论文旨在研究基于SPWM（___）三相逆变器的仿真与设计。
本部分将介绍研究的背景和相关的文献综述，阐明研究的目的和意义。
该部分将介绍使用的研究方法和仿真工具，以及实验的设计和参数设置等。
该部分将介绍仿真和设计的过程，并展示结果和讨论。
在本研究中，我们采用了SPWM （Sinusoidal ___）技术，设计了一个三相逆变器电路。
我们使用了模拟仿真软件来验证电路的性能和波形输出。
首先，我们搭建了逆变器的电路图，并配置了相应的元件和参数。
然后，我们使用SPWM技术来产生需要的输出波形。
通过调整占空比和频率，我们可以调节输出电压的幅值和频率。
接下来，我们进行了仿真实验。
我们改变了载荷的变化情况，通过观察输出波形和性能参数，评估了逆变器的稳定性和效率。
根据我们的仿真实验，我们得出了以下设计结果：输出波形：通过SPWM技术，我们成功地实现了三相逆变器的正弦波输出。
输出波形的幅值和频率可以根据需要进行调节。
稳定性分析：我们对逆变器在不同载荷情况下的稳定性进行了分析。
结果表明，在正常工作范围内，逆变器可以稳定地输出所需电压，并且对载荷变化具有较好的适应性。
效率评估：我们还对逆变器的效率进行了评估。
根据我们的实验结果，逆变器在适当的设计参数下可以实现较高的效率。
根据我们的仿真和设计结果，我们可以得出以下结论：基于SPWM技术的三相逆变器具有良好的波形质量和稳定性，可以满足多种应用需求。
第4卷中国舰船研究第4卷第5期2009年10月中国舰船研究Chinese Journal of Ship Research Vol .4No.5Oct.2009收稿日期:2008-09-03作者简介:朱承邦(1963-,男,高级工程师。
研究方向:雷达应用1引言现代科技发展日新月异,各类电气设备对电源的品质要求也越来越高。
逆变供电作为一种有效的电力供应形式,已广泛应用于生产生活的各个领域。
为了不断改善逆变器输出性能,人们发展出了多种逆变器控制方法,常见的有:电压瞬时值控制、电流滞环控制、电流预测控制、鲁棒控制[1]、重复控制[2,3]、滑模控制[4]及SPWM 电流控制等。
就各种逆变器控制策略的特点来看,基于SPWM 的电压电流双环逆变器控制是一种较好的控制方法[5,6]。
本文针对电压电流双环逆变器控制模型,设计了电流内环和电压外环的控制参数,对设计的双环控制逆变器模型进行了仿真分析,分析结果基于SPWM 控制的电压、电流双环逆变器建模及其仿真朱承邦1李乐2王晓鹏21大连船舶重工集团有限公司军事代表室,辽宁大连1160052中国舰船研究设计中心,湖北武汉430064摘要:基于SPWM 的电压电流双环逆变器控制相对其他逆变器控制策略具有一定优越性,但其控制器参数设计却是一个重点和难点。
针对逆变器的SPWM 电压电流双环控制策略,建立了系统的控制模型,设计了电流内环和电压外环的控制器参数,并根据经典控制理论的判据,分别对控制器电流内环和电压外环参数进行了理论验证。
最后根据设计的控制器参数,对SPWM 电压电流双环控制系统模型进行了仿真分析,结果表明,系统设计合理,效果满意。
关键词:SPWM ;逆变器;电压电流双环;仿真中图分类号:TM743文献标志码:A文章编号:1673-3185(200905-54-05Modeling and Si mulation of Voltage and Current Double Loop Control Based on SPWM InvertersZhu Cheng-bang 1Li Le 2Wang Xiao -p eng 21The Naval Representative Office ,Dalian Shipbuilding Heavy Industry Co.,Dalian 116005,China2China Ship Development and Design Cent er ,Wuhan 430064,ChinaAbstract :Comparing with other inverters control strategy ,voltage and current double loop control based on SPWM inverters are superior in capabilities though the controller parameters design is significant and difficult.In this paper ,the system controlmodel has been constructed in term s of inverters of SPWM voltage and current double loop control strategy ,and the current inner loop and voltage outer loop controller parameters design has been proposed with theoretical validation of classic control theory criterion.T he SPWM voltage and current double loop control system model simulation provided with designed controller parameters show s that the system design is reasonable and the effect is satisfying.Key words :SPWM ;inverter ;voltage and current double loop ;simulation第5期证明了系统参数设计的合理性。
2双环控制逆变器结构基于SPWM的电压电流双环逆变器控制原理图如图1所示,外环为瞬时电压环控制,输出电压与参考正弦基准比较,误差信号经过PI控制器调节后作为电流内环基准;内环为电流环,电感电流瞬时值与电流基准比较产生的误差信号与三角波载波比较后产生SPWM控制信号。
由于采用电感电流作为内环,因此这种控制方法有输出限流的功能,即使在输出短路的情况下,输出电流也不会很大,而是被限定在设定的电流值。
这增加了系统的可靠性,对逆变器过载有较好的保护作用。
3控制器参数设计忽略电感L、电容C的寄生电阻,电压电流双环逆变器控制框图[7]如图2所示。
其中E为直流母线电压,R为负载阻抗,L为滤波电感值,C为滤波电容值,K L为内环电流检测系数,K U为外环电压检测系数,K PWM为PWM环节等效增益。
输出电压与给定参考信号相比较,得到的误差信号经外环PI调节器(K p s+K I/s,其输出作为内环给定信号。
内环给定信号与输出电流比较,得到的误差信号经内环比例调节器K倍运算,得到了内环的控制信号,最后送入PWM调制器控制PWM脉冲的产生。
3.1电流内环设计根据图2的电压电流双环逆变器控制框图[8],提取其中的电流内环部分作为分析和研究的对象[9]。
由于电流内环中间含有反馈分量输出电压U O,为了简化设计过程,我们假定在一个开关周期内,输出电压U O近似不变,得到简化的电流内环框图3。
假设不存在比例系数K时,电流内环的开环传递函数为:G LK=K LLs(1此时电流通路为一阶系统,当添加了比例系数为K反馈环后,系统的开环传递函数为:G LK′=KK L(2假设电流检测装置的输入输出比值为1∶500,检测电阻选取为200Ω,由此得到比例系数K L为:K L=1500×200=0.4(3根据理论上的限制是将剪切频率设定为开关频率的一半,为了达到较好的控制效果,以少于1/5的开关频率(F s=20kHz来使用较为恰当。
因此,选择剪切频率为4kHz。
将各参数代入式(2,可得出比例系数k的取值。
K×0.41.2×10-3×(jωω=2π×4000=1(4求解式(4得:K=75。
通过各个系数可得电流内环的闭环传递函数G LB为: G LB=KK LLs1+KK LLs=25000s+25000(5由式(1和式(2可得G LK=K L=333.33(6G LK′=KK LLs=25000s(7根据式(6和式(7分别画出开环传递函数伯德图,其中图4(a为无比例环节的电流开环传递函数伯德图,(b为有比例环节的电流开环传递函数伯德图。
朱承邦等:基于SPWM控制的电压、电流双环逆变器建模及其仿真55第4卷中国舰船研究通过图4可以明显看出,增加了比例系数K 后的电流开环传递函数伯德图在幅频特性L (ω≥0的频段内,相频特性φ(ω并不穿越-π线,而系统的开环传递补函数在S 平面右半部无极点,故系统在闭环时必然稳定。
3.2电压外环设计设计电压环时,这里认为电流环的输出已经能够跟踪输入,在设计电压外环的过程中,将电流环等效于增益为1的比例环节,电压外环框图如图5。
在电压外环没有加入PI 调节器以前,电压外环的开环传递函数G UK 为:G UK =K U RRCs +1(8为了使系统能够得到更好的动态性能,消除输出电压U O 的稳态误差,这里引入PI 调节器进行补偿,其开环传递函数G UK ′:G UK ′=K P s +K I s K U R RCs +1=K U R (K P s +K I s (RCs +1(9这里设定电压环的电压检测系数K U =0.01,电阻R =50Ω,电容C =10μF 。
没有加入PI 调节器以前,电压外环由比例环节和惯性环节组成,系统的转折频率ωC 为:ωC =1RC=2000rad /s(10PI 环节的转折频率设为3140rad /s ,添加了PI 环节后整个系统的剪切频率为6280rad /s ,联立式(8和式(9,建立以下方程。
K I K P=3140K U R (K P s +K I s =j 6280=≥≥≥≥≥≥≥≥≥≥≥≥≥1(11求解式(11得K P =5.89K I=1849≥5得到PI 控制器的传递函数G PI 为:G PI =5.89s +18495s(12由式(9和式(12,计算出加入了PI 控制器的电压闭环传递函数G UB :G UB =K U R (K P s +K I s (RCs +11+K U R (K P s +K Is (RCs +1=5.89×103s +1.85×107(13通过式(8和式(9分别求得G UK =1000s +2000(14G UK ′=5890s +1.85×107(15根据式(14、式(15分别画出各开环传递函数的伯德图,其中图6(a 是PI 补偿前电压环的开环传递函数伯德图,图6(b 是PI 补偿后电压环的开环传递函数伯德图。
可以看出,PI 补偿后电压环的开环传递函数伯德图相角裕量为81.5°,闭环系统具有较好的稳态裕量。
4逆变器的仿真分析在MATLAB 的Simulink 模块仿真环境中,建立了基于SPWM 的电压电流双环控制逆变器仿真模型[10-12],表1是建模系统的主要参数,仿真结(a 无比例环节555045403530M a g n i t u d e /d BFrequency /rad ·s-1-89-89.5-90-90.5-91P h a s e /(°100101(b 有比例环节图4电流环的开环传递函数伯德图908580757065M a g n i t u d e /d BFrequency /rad ·s -1-89-89.5-90-90.5-91P h a s e /(°10010156第5期表1逆变器的主要参数母线电压E /V 滤波电感L /mH 滤波电容C /μF 负载R /Ω输出电压有效值U O /V输出频率F /Hz 采样频率F s /Hz4501.210502205020000果见图7。
图7(a 和(b 是逆变器从满载到断路时输出电流和电压的波形,(c 和(d 是逆变器从半载到满载时输出电流和电压波形。
