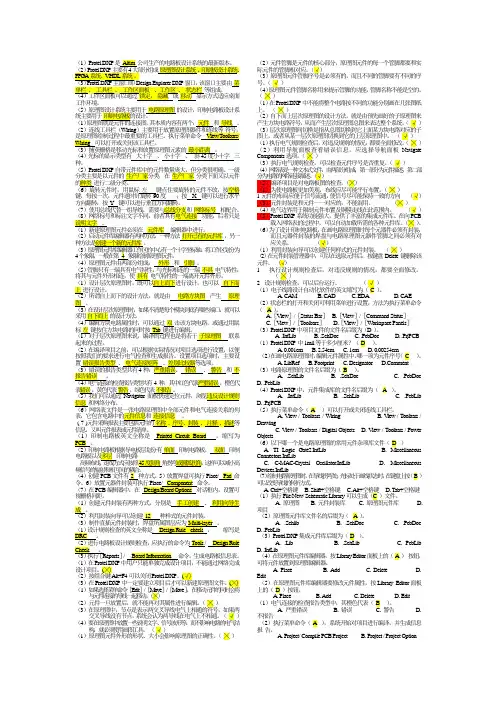

（1）Protel DXP是 Altim 公司生产的电路板设计系统的最新版本。
（2）Protel DXP主要有4大部分组成 原理图设计系统 、印刷板设计系统、FPGA系统、VHDL系统 。
（3）Protel DXP主窗口即Design Explorer DXP窗口，该窗口主要由 菜单栏 、 工具栏 、 工作区面板 、工作区
、 状态栏 等组成。
（4）工作区面板可以通过 锁定， 隐藏 或 移动 显示方式适应桌面工作环境。
（5）原理图设计系统主要用于 电路原理图 的设计，印制电路板设计系统主要用于 印刷电路板的设计。
（1）原理图就是元件的连接图，其本质内容有两个： 元件 和 导线
。
（2）连线工具栏（Wiring）主要用于放置原理图器件和连线等 符号，是原理图绘制过程中最重要的工具栏。执行菜单命令 View/Toolbars/
Wiring 可以打开或关闭该工具栏。
（3）捕获栅格是移动光标和放置原理图元素的 最小距离 。
（4）光标的显示类型有 大十字
、 小十字 、 斜45度小十字 三种。
（5）Protel DXP自带元件库中的元件数量庞大，但分类很明确。一级分类主要是以元件的 生产厂家分类，在 生产厂家 分类下面又以元件的种类 进行二级分类。
（6）旋转元件时，用鼠标 左 键点住要旋转的元件不放，按空格
键，每按一次，元件逆时针旋转 90度
；按 X 键可以进行水平方向翻转，按
Y 键可以进行垂直方向翻转。
（7）使用总线代替一组导线，需要与总线分支和 网络标号 相配合。
（8）网络标号和标注文字不同，前者具有电气连接 功能，后者只是
说明文字 。
（1）新建原理图元件必须在 元件库 编辑器中进行。
（2）启动元件库编辑器有两种方法，一种方法 打开已有的元件库 ，另一种方法是创建一个新的元件库 。
（3）原理图元件库编辑器工作区的中心有一个十字坐标轴，将工作区划分为4个象限，一般在第 4 象限绘制原理图元件。
使用Protel DXP 2004软件绘制电路原理图和PCB板图（共15分）
说明：选手在E盘根目录上以工位号为名建立文件夹（××为选手工位号，只取后两位），选手竞赛所得的所有文件均存入该文件夹中。各文件的主文件名包括：
工程库文件：××.prjpcb
原理图文件：Sch××.schdoc
原理图元件库文件：Schib××.schlib
电路板图文件：Pcb××.pcbdoc
元件封装库文件：Plib××.pcblib
（一）原理图设计
1、原理图图纸采用A4图纸。（1分）
2、绘制电路原理图：元器件形状、管脚分布必须一致。（4分）
3、元件封装（2分）
按下表中规定的封装参数进行封装，若没有规定则默认即可。
Designator Footprint Designator Footprint
电解电容 CAPPR1.5-4X5 三极管 BCY-W3/E4
瓷片电容 CC2012-0805 轻触按钮 自制
电阻R42~R51 C1608-0603 Y1 自制
其余电阻 AXIAL-0.3
（二）PCB设计
1、印刷板尺寸为4000milX4000mil,采用双面电路板；（1分）
2、电路中的电源线线宽设置为30mil，放在顶层，ＧＮＤ线宽设置为30mil，放在底层，其余线宽为12mil；（1分）
3、对U4及周围部分进行铺铜处理且与网络地相连，要求栅格为15mil，线宽为10mil，铺铜层为底层，网线形式为90度，使用八角环绕焊盘；（1分）
4、所有焊盘设计为泪滴式焊盘；（1分）
5、PCB布局采用分模块分布，共分为3块：热释电检测电路、电源电路、其他电路。要求元件布局合理，符合PCB设计规则.（4分）
精心整理
页脚内容 52页第一篇
——ProtelDXP2004的应用
本篇内容：
1.1带你认识ProtelDXP2004
1.2单项训练——原理图的设计
1.3综合项目——键盘电路的设计
1.4单项训练——印制电路板（PCB）的制作
1.5综合项目——USB控制数码管显示电路的制作 精心整理 页脚内容 1.1带你认识ProtelDXP2004
ProtelDXP2004是澳大利亚Altium公司于2002年推出的一款电子设计自动化软件。它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。
下面通过具体的原理图和印制电路板实例来介绍ProtelDXP2004的功能。
图1.1.1单片机小系统部分电路原理图
图1.1.2单片机小系统部分电路板
一、原理图概述
原理图用于表示电路的工作原理，通常由以下几个部分构成：
1） 元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3；
图1.1.3示例
2）连接关系。原理图中的连接关系通常用导线、网络标号、总线等表示。 电容的图形符号
电容的编号C6
电容的参数1uF 精心整理
页脚内容 图1.1.4示例
3）用于说明电路工作原理的文字标注和图形符号（文字、信号波形示意等）。文字标注和图形符号只是为了看图者更加方便理解，本身不具有电气效果。系统在对原理图进行电气规则检查时，会检查具有电气效应的元件、导线、总线、网络标号等，而不会检查不具有电气效应的文字标注和波形示意等。
知识链接：元件的图形符号
ProtelDXP2004提供了很多元件库，每个元件库中都包含了成百上千的图形符号，用户在进行原理图设计时，可以从ProtelDXP2004所提供的元件库中查找使用所需要的图形符号。如果库中不存在用户所需要的图形符号，用户也可以自己设计图形符号。
Protel DXP 2004实验报告
DX---2班
姚园
任务一：软件的安装与认识
1、描述软件的安装步骤：通过局域网共享取得安装文件，将安装文件复制到D盘，进行解压。打开解压后的文件夹，按照文件夹里的说明进行安装，安装完后对电脑进行重启。软件安装完毕。安装好以后。可以从“开始”|程序|Altium|DXP”菜单启动，也可以双击桌面的快捷图标来启动Protel。Protel DXP的设计管理窗口类似与Windows的资源管理器窗口，设有主菜单栏、主工具栏、左边为Files Panels （文件工作面板），右边对应的是主工作面板，最下面的是状态条。Protel DXP 的所有电路设计都必须在Design Explorer （设计管理器）中进行。主菜单包括：File（文件）、Project（项目)、Favorites（收藏夹）、Windows（窗口）和Help（帮助）等菜单。
2、描述怎么新建项目文件、原理图库文件、PCB文件、PCB的封装库文件。
①新建项目文件：在File|New命令，或单击设计管理底部的Files标签，弹出如图所示的Projects面板。
设计项目默认处于ProjectGroup1.PrjGrp工作组下，通过执行菜单命令Save
Project As来命名为：功放放大电路.PrjPCB。并保存在自己的建立的文件下下面。单击“保存”按钮，一个新的项目就建好了。
②在项目中添加原理图库文件：在Files面板的New区域选择Schematic,在面板中会出现一个原理图文件—“Sheet1.SCHDOC”,这是默认的文件名，然后Save保存命名“功放放大电路”保存
③PCB文件的导入：在项目中添加一个PCB文件，也命名同项目文件名一样，保存后，然后在Keep-Out Layer 层画线，确定PCB面板的大小。
