PROTEL DXP 课程

Protel DXP 中文简易操作手册

第 32 页 第二章 Protel DXP PCB

DXP PCB印刷电路板布线设计流程与步骤

1.建立新PCB,加载零件库

2.设定原点,定义板框及工作区

3.将SCH的资料更新到PCB

4.布置零件

5.布线规则的设定

6. 人工布线、拆线与修线

7. 铺铜介绍

8. 各种常用对象属性介绍

9. 板层堆栈管理器和机构层介绍

10. 内层分割的定义 Protel DXP 中文简易操作手册

第 33 页

11. 自动布线功能介绍

12.DRC设计规则检测

13.PCB零件库的建立与套用

14.特殊字符串的介绍

18.内部操控设定 17.Gerber files、NC Drill和BOM输出 16.预览打印 15.Dimensions的应用

19.其它功能 Protel DXP 中文简易操作手册

第 34 页 2－1 建立新PCB档案,加载零件库

DXP PCB 常用快速键

键：公英制切换 少了Page Up Page Down End

键：改变移动格点的距离

键：层别的设定

键：进入对象编辑模式

键：走线模式时恢复上一线段的状态

键：切换走线的层数

键：切换所在的层别(往后)

键：切换所在的层别(往前)

protel dxp2004 简体中文破解版

软件大小： 736MB

软件语言： 简体中文

软件类别： 国产软件 / 免费软件

注册信息： 获取注册码

应用平台： Windows7, WinVista, Win2003, WinXP, Win2000

更新时间： 2013-10-30 21:07:21

推荐等级：

开 发 商：

下载统计：

软件介绍：

protel dxp2004是目前网络上功能最强大、最专业的pcb线路板设计软件，已经成功破解，并且汉化成中文版本，无任何功能限制，用户可以自由使用。该软件同时拓展了Protel软件的原设计领域，功能更加完备、风格更加成熟，并且界面更加灵活，尤其在仿真和PLD电路设计方面有了重大改进，摆脱了Protel前期版本基于PCB设计的产品定位，显露出一个普及型全线EDA产品崭新的面貌。

基本介绍：

protel dxp2004是目前国内最流行的通用EDA软件，它将电路原理图设计、pcb板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台，是第1个将EDA软件设计成基于Windows的普及型产品。软件具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等，新增加了自动布线功能、引入了集成库的概念、支持更完美的3D功能，是目前网络上最流行的电路板设计软件。

在winxp系统下，protel dxp2004 简体中文破解版安装破解方法如下：

1、下载解压，得到“protel dxp2004原程序”、“汉化补丁”、“元件库” 和“注册机”等文件夹；

2、进入原程序文件夹，双击“Setup.exe”安装原版软件，依提示安装即可；

3、请稍等一会，马上安装完成；

4、安装完成后，进入“汉化补丁”文件夹，双击“DXP2004SP2补丁.exe”安装汉化补丁，一直next即可。

5、再进入“元件库”文件夹，双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库；

精心整理

页脚内容 52页第一篇

——ProtelDXP2004的应用

本篇内容：

1.1带你认识ProtelDXP2004

1.2单项训练——原理图的设计

1.3综合项目——键盘电路的设计

1.4单项训练——印制电路板（PCB）的制作

1.5综合项目——USB控制数码管显示电路的制作 精心整理 页脚内容 1.1带你认识ProtelDXP2004

ProtelDXP2004是澳大利亚Altium公司于2002年推出的一款电子设计自动化软件。它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。

下面通过具体的原理图和印制电路板实例来介绍ProtelDXP2004的功能。

图1.1.1单片机小系统部分电路原理图

图1.1.2单片机小系统部分电路板

一、原理图概述

原理图用于表示电路的工作原理，通常由以下几个部分构成：

1） 元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3；

图1.1.3示例

2）连接关系。原理图中的连接关系通常用导线、网络标号、总线等表示。 电容的图形符号

电容的编号C6

电容的参数1uF 精心整理

页脚内容 图1.1.4示例

3）用于说明电路工作原理的文字标注和图形符号（文字、信号波形示意等）。文字标注和图形符号只是为了看图者更加方便理解，本身不具有电气效果。系统在对原理图进行电气规则检查时，会检查具有电气效应的元件、导线、总线、网络标号等，而不会检查不具有电气效应的文字标注和波形示意等。

知识链接：元件的图形符号

ProtelDXP2004提供了很多元件库，每个元件库中都包含了成百上千的图形符号，用户在进行原理图设计时，可以从ProtelDXP2004所提供的元件库中查找使用所需要的图形符号。如果库中不存在用户所需要的图形符号，用户也可以自己设计图形符号。

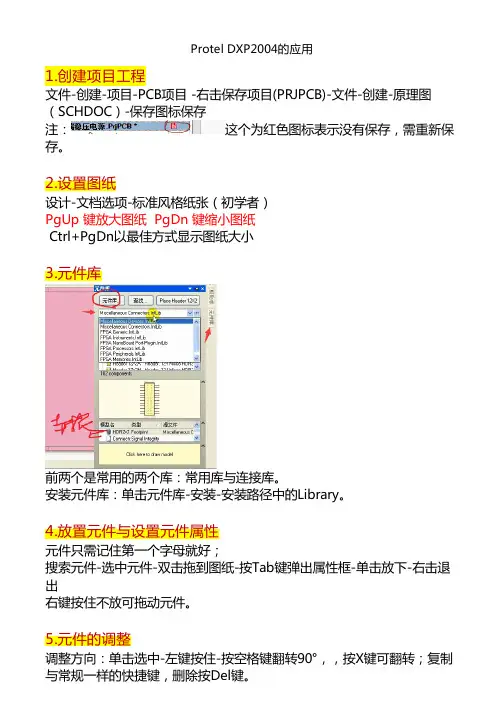

Protel DXP2004的应用

1.创建项目工程

文件-创建-项目-PCB项目 -右击保存项目(PRJPCB)-文件-创建-原理图

（SCHDOC）-保存图标保存

注：这个为红色图标表示没有保存，需重新保

存。

2.设置图纸

设计-文档选项-标准风格纸张（初学者）

PgUp 键放大图纸 PgDn 键缩小图纸

Ctrl+PgDn以最佳方式显示图纸大小

3.元件库

前两个是常用的两个库：常用库与连接库。

安装元件库：单击元件库-安装-安装路径中的Library。

4.放置元件与设置元件属性

元件只需记住第一个字母就好；

搜索元件-选中元件-双击拖到图纸-按Tab键弹出属性框-单击放下-右击退

出

右键按住不放可拖动元件。

5.元件的调整

调整方向：单击选中-左键按住-按空格键翻转90°，，按X键可翻转；复制

与常规一样的快捷键，删除按Del键。

6.元件的连线出现红色的×才能连线；添加节点：放置-手工放置节点

7.绘制图纸明细表（图纸的右下角）

按住shift键选择所有的边框直线拖动，添加文字时先选择上面画图图标的

文字选项，然后按Tab键添加文字。

8.创建原理图元件

文件-创建-库-原理图库-点击保存图标-选择画图工具-保存-命名（调出

SCH Library工作面板）-编辑

管脚：调整管脚边框与文字大小：工具-原理图优先设定-

9.原理图修改元件管脚

对着元件双击，将锁定选项关闭-确定-修改原理图属性

即可对元件管脚进行修改，然将勾勾回去。

在文字上加一横：工具-原理图优先设定-\元件名-得到文字上有一横（低电平有效）。

10.原理图工作界面的操作

元件拖动快慢设置：

设计-原理图优先设置-

11.查找元件和添加自制元件

元件库面板-查找-输入关键字（英文字母用*表示，只需输入数字即可，如

AT89C52，只需输入*89C52即可）。

添加自制元件：

方法1：打开自画原理图元件-调出

--即可跳到主原理图

方法2：添加到元件库中

12.阵列黏贴

垂直排列：选择好一个元件设置好属性后，复制该元件，然后进行如下操
