电力系统远动原理及技术1(2012)

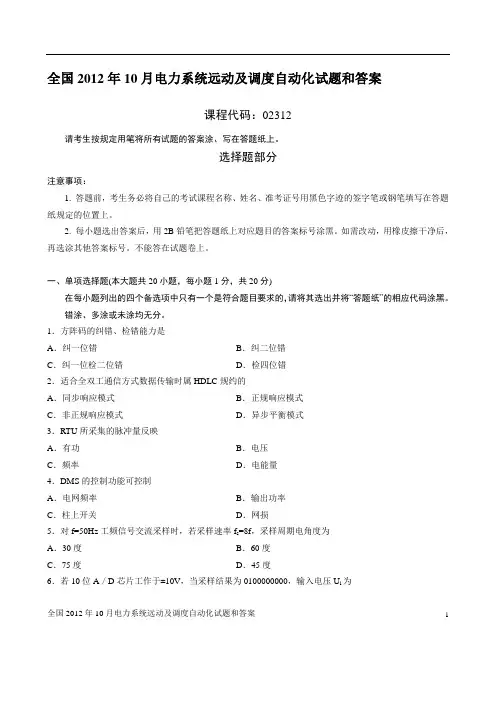

全国2012年10月电力系统远动及调度自动化试题和答案课程代码：02312请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．方阵码的纠错、检错能力是A．纠一位错B．纠二位错C．纠一位检二位错D．检四位错2．适合全双工通信方式数据传输时属HDLC规约的A．同步响应模式B．正规响应模式C．非正规响应模式D．异步平衡模式3．RTU所采集的脉冲量反映A．有功B．电压C．频率D．电能量4．DMS的控制功能可控制A．电网频率B．输出功率C．柱上开关D．网损5．对f=50Hz工频信号交流采样时，若采样速率f s=8f，采样周期电角度为A．30度B．60度C．75度D．45度6．若10位A／D芯片工作于±10V，当采样结果为010*******，输入电压U i为全国2012年10月电力系统远动及调度自动化试题和答案 1A．5V B．2.5VC．1.25V D．0.625V7．抗腐性好的通信系统是A．载波通信B．光纤通信C．架空线D．电缆线8．异步通信特点之一是A．传输效率高B．时钟要求高C．设备简单D．设备复杂9．霍尔模块的过载能力可达A．10倍B．15倍C．20倍D．30倍10．地区电网调度中心职责之一是调整A．电流B．电压C．有功D．频率11．RS—232标准接口电路采用A．同步方式B．开放型C．平衡型D．非平衡型12．400MHz电波信号属A．微波B．长波C．中波D．短波13．用数字量多路开关SN74150采集遥信信号时，欲使W=E14，数据选择端ABCD应为A．0111 B．1110C．1101 D．101114．(15，7)循环码的全部许用码组有A．256个B．129个C．127个D．128个15．调度员尽力维护子系统发电、用电平衡时属A．正常状态B．紧急状态C．恢复状态D．瓦解状态16．对一个月到一年的负荷预测属A．短期负荷预测B．超短期负荷预测C．中期负荷预测D．长期负荷预测全国2012年10月电力系统远动及调度自动化试题和答案 217．配电系统无人值守变电站应具有的基本功能是A．自动重合闸功能B．变电站综合自动化功能C．遥控功能D．遥信功能l8．采集并传送电力系统运行的实时参数属于RTU的A．遥测功能B．遥信功能C．摇控功能D．遥调功能l9．电力系统的安全约束条件从满足到不满足时对应的系统运行状态情况是A．正常状态→警戒状态B．警戒状态→紧急状态C．紧急状态→系统状态D．系统崩溃→恢复状态20．下列选项中哪一项不属于通信子网协议A．物理层B．链路层C．网络层D．传输层二、多项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

1遥测：即远程测量：应用远程通信技术进行信息传输,实现对远方运行设备的监视和控制。

遥信：即远程指示；远程信号：对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控：即远程命令：应用远程通信技术，使运行设备的状态产生变化。

遥调：即远程调节：对具有两个以上状态的运行设备进行控制的远程命令。

2远动技术：是一门综合性的应用技术，基本原理包括数据传送原理，编码理论，信号转换技术原理，计算机原理等。

远动系统：是指对广阔地区的生产过程进行监视和控制的系统，它包括对必须的过程信息的采集、处理、传输和显示、执行等全部的设备与功能。

远动配置：是指主站与若干子站以及连接这些占的传输链路的组合体。

3误码率：等于错误接收的码元数与传送的总码元数之比。

误比特率：等于错误接收的信息量与传送信息总量之比。

协议规约：在远动系统中，为了正确地传送和接收信息，必须有一套关于信息传输顺序，信息格式和信息内容的约定。

4漏同步：当同步字在信道中受到干扰，是其中的某些码元发生变位，致使收端检测不出同步字时称为漏同步。

假同步：当接收到信息序列中，出现于同步字相同的码序列时，在对同步字检测时会把它误判断为同步字，造成假同步。

位同步的反校：收发两端发送时钟和接收时钟的相位差，φ〉π时，数字锁相电路在工作过程中，通过相位调整，会使两者的相位差继续增加，直到φ=2π造成两端时序错一位，称为返校。

5事件：指运行设备的变化。

事件顺序记录：指开关或继电保护动作时，按动作的事件先后顺序进行记录。

事件分辨率：指正确区分事件发生顺序的最小时间间隔。

6完成一次A/D转换所需的时间称为A/D转换时间。

其倒数称为转换速率。

7数字滤波：就是在计算机中用一定的计算方法对输入信号的量化数据进行数学处理，减少干扰在有用信号中的比重，提高信号的真实性。

这是一种软件方法，对数字滤波算法的选择，滤波系数的调整有很大灵活性。

死区计算：对连续变化的模拟量规定一脚小的变化范围。

电力系统调度自动化远动控制原理及控制技术分析摘要随着社会经济的不断发展，电力行业也在不断地进行创新、改革，其中的调度自动化远动控制技术也在进行迅速的更新。

电力系统的调度自动化控制技术因其安全性高、处理问题效率高的特点被得以大力的推广和广泛的应用。

关键词电力系统；调度自动化；远动控制技术；应用前言电力系统中的调度自动化以及远动技术已经成为整个电力行业发展的核心。

调度自动化以及远动技术不仅能有效提升电力系统的智能化和交互性，还对整个电力行业的可持续发展起着推动的作用。

调度自动化以及远动技术是密不可分的，接下来一起对电力系统调度自动化以及远动控制技术的要点进行详细的研究。

1 电力系统对调度自动化以及远动技术控制的要求电力系统是电网，发电厂，和使用者的组合体。

电力系统能将一次性的能源转化为电能，然后再输送给每个用户。

电网是电力系统中最重要的部分，它分为配电网和输电网，其发电过程就是通过发电厂将一次性的能源转变为电能，继而通过电网把这些电能分配到每个用户的用电设备中[1]。

电力行业中的重点工作就是实现供电的可靠性、安全性，和对电能波形、电压、频率等质量的保证，在提高电力系统电能质量的同时满足用户的用电要求。

2 对电力系统远动技术控制的相关研究电力系统中的遥信、遥调、遥控、遥测属于远动控制技术，同时它又被称为“四摇”。

2.1 对调度自动化以及远动技术控制的说明远动技术控制主要包括四个部分：控制端、调动端、执行终端变电站和发电站。

而且这四个部分是按一定的顺利进行工作的，因此这四个部分对电力系统的参数和控制都能得到很好的实现。

其中发电站和终端变电站的参数都是通过远动控制技术实现采集，并完善调度的工作。

远动技术的控制端将分析和判断形成指令后再将设备操作和参数调整的命令发送给变电站和发电厂，最终完成测控任务。

电力系统中远动技术控制功能中的“遥信”是将通信技术监视到的设备信息转化为数字符号；而“遥测”则属于一种远程检测技术，它主要是利用通信技术对测量值进行传送；“遥调”是应用通信技术将两个确定状态信息的设备实现运行的控制；“遥控”则是利用先进的通信技术改变设备运行状态的技术[2]。

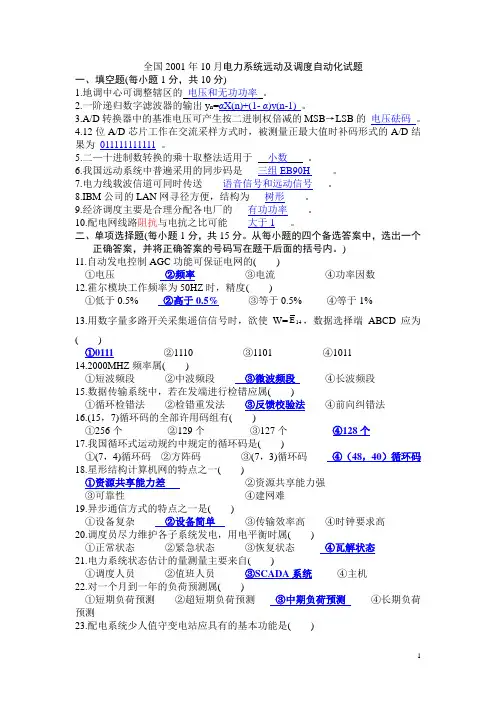

全国2001年10月电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。

2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。

3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。

4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。

5.二—十进制数转换的乘十取整法适用于___小数____。

6.我国远动系统中普遍采用的同步码是___三组EB90H ____。

7.电力线载波信道可同时传送____语音信号和远动信号___。

8.IBM公司的LAN网寻径方便，结构为___树形____。

9.经济调度主要是合理分配各电厂的___有功功率____。

10.配电网线路阻抗与电抗之比可能____大于1___。

二、单项选择题(每小题1分，共15分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )①自动重合闸功能②变电站综合自动化功能③遥控功能④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS的( )①SCADA功能②LM功能③SCADA/LM功能④GIS/LM功能25.馈电线自动化系统应有( )①无功调节功能②有功调节功能③故障定位功能④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA功能、AGC功能、EDC功能、EMS功能。

变电站远动信息的采集和分析远动终端(RTU)是电网监视和控制系统中安装在变电站的一种远动装置，它负责采集所在变电站电力运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在变电站的控制和调度命令。

在电网调度自动化系统中，微机保护报文和硬接点遥信一样，已经成为远动事件信息的重要组成部分。

遥信量反映变电站设备的实际运行状态，调度员以此为依据对开关进行遥控操作。

微机保护报文则反映微机装置的保护动作情况和自诊断信息，二者缺一不可，相辅相成。

因此，远动系统准确地反映变电站运行状态，正确进行事故分析，必须尽可能减少错误事件信息的出现，包括：减少遥信误发、漏发、减少微机保护报文错误、丢失和提高设备抗干扰能力等。

一、常规变电站微机保护信息采集的几种模式(1)硬接点方式：这种方式就是通过保护装置的背板端子，将有限的遥测和遥信量通过敷设电缆，与RTU的遥测端子和遥信端子对应接人，实现调度自动化信息的传输，这种方式有很大的缺点，就是一些重要的保护信息是通过通信来实现的，而这部分信息无法上传到调度主站，一旦发生保护动作的事故跳闸，调度主站(调度员)无法了解到跳闸的具体原因，给事故分析和事故定性造成困难，具体接入方式如(图1)所示。

(2)点对点方式：对常规KTU来讲，除了配置基本的远动通讯口外，还配置了系统冗于串口，如RS232、R．$422、RS485及光纤接口，如果变电站新加的微机保护线路较少，可考虑用点对点方式实现远动数据的采集与传输，这种方式接线方便简单，一套装置只需要一根数据线与RTU连接即可，但必须保证RTU能够支持微机保护装置的通信规约，RTU本身所带的调试软件具备微机保护信号和测量信号转发功能，这种通信方式一般不主张，因为，增加一个通信接口，就要求RTU主板增加相应的串口驱动程序，这样就加大了RTU主板的负荷，给系统的稳定运行造成一定的影响。

其次，同一类型的保护可以通过总线方式实现通信．但这种方式RTU只能通过循环访问的方式对各保护测量单元进行数据采集，增加数据尉新的周期。

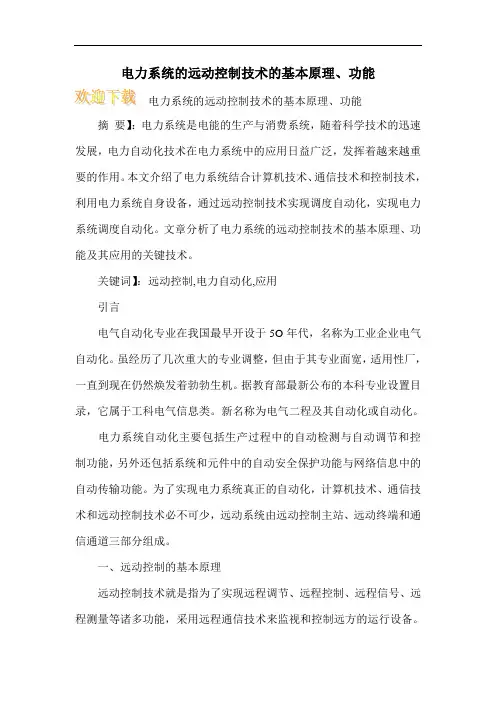

电力系统的远动控制技术的基本原理、功能
电力系统的远动控制技术的基本原理、功能摘要】：电力系统是电能的生产与消费系统，随着科学技术的迅速发展，电力自动化技术在电力系统中的应用日益广泛，发挥着越来越重要的作用。

本文介绍了电力系统结合计算机技术、通信技术和控制技术，利用电力系统自身设备，通过远动控制技术实现调度自动化，实现电力系统调度自动化。

文章分析了电力系统的远动控制技术的基本原理、功能及其应用的关键技术。

关键词】：远动控制,电力自动化,应用
引言
电气自动化专业在我国最早开设于5O年代，名称为工业企业电气自动化。

虽经历了几次重大的专业调整，但由于其专业面宽，适用性厂，一直到现在仍然焕发着勃勃生机。

据教育部最新公布的本科专业设置目录，它属于工科电气信息类。

新名称为电气二程及其自动化或自动化。

电力系统自动化主要包括生产过程中的自动检测与自动调节和控制功能，另外还包括系统和元件中的自动安全保护功能与网络信息中的自动传输功能。

为了实现电力系统真正的自动化，计算机技术、通信技术和远动控制技术必不可少，远动系统由远动控制主站、远动终端和通信通道三部分组成。

一、远动控制的基本原理
远动控制技术就是指为了实现远程调节、远程控制、远程信号、远程测量等诸多功能，采用远程通信技术来监视和控制远方的运行设备。

电力系统远动技术作者：邓超婧（发电事业部）摘要远动是调度中心与各被控端之间实现遥控、遥测、遥信及遥调技术的总称，是调度自动化的核心内容。

本文从系统组成、四遥，通讯方式及通讯规约四个方面结合君正热电厂典型系统结构对远动技术做了介绍。

关键词远动技术，君正热电厂，系统组成，通信方式，规约1.综述随着电力系统的不断发展壮大，完成发电、变电、配电的厂站数量也越来越多，因工业生产及电力生产的特点，能源中心和负荷中心一般相距甚远，电力系统分布在很广的地域，发电厂、变电所、电力调度中心和用户之间的距离近则几十公里，远则几百公里甚至数千公里。

要管理和监控分布甚广的众多厂、所、站设备及元器件的运行工况，已不能用通常的机械联系或电联系来传递控制信息或反馈的数据，必须借助于一种远距离传输技术，这就是远动技术。

简单地说，远动是调度中心与各被控端之间实现遥控、遥测、遥信及遥调技术的总称。

远动装置在调度中心和各变电所之间充当传送各种信息的桥梁。

远动装置对于监视和控制系统的运行是一个十分有利的工具。

它是实现系统实时调度和进一步实现调度综合自动化的基础。

发、供、配电同时完成是电力生产最为显著的特点，为了保证供电系统运行的可靠性和经济性，调度所必须实时掌握系统的实际运行情况。

所以，从调度工作出发，一方面需要收集大量信息，要求厂站将断路器、刀闸的位置信号、事故信号及主要运行参数等信息能迅速、正确、可靠地反映给调度中心；另一方面，调度所切实了解到系统的运行情况并通过DMS等先进分析管理系统进行判断处理后，应对厂站及变电所下达命令，去直接操作某些设备或调整某些参量，或去完成实时控制的任务，远动系统则负责为调度中心提供大量信息并根据调度指令执行调度员的遥控、遥调命令，它是调度自动化系统的重要组成部分。

2.远动系统组成远动系统由厂站端RTU、远动机、通信设备、信道及调度端的信息采集和处理系统、模拟屏及人机接口等内容组成，如图1所示。

图1 远动系统组成R TU英文全称Remote Terminal Unit，即远方终端单元，负责站端信息的采集、转换、传输，接收并执行遥控命令，通常布置在间隔层。

电力系统远动概述1. 引言在现代电力系统中，远动技术（Remote Terminal Unit，RTU）被广泛应用于电力系统中的监测、控制和保护。

通过使用远动系统，电网运维人员可以远程监测和控制电力系统中的设备，提高系统的可靠性和安全性。

本文将介绍电力系统远动的概念、原理、应用以及未来的发展方向。

2. 电力系统远动的概念电力系统远动是指通过使用远动终端单元（RTU）与电力系统中的设备进行远程通信，实现监测、控制和保护的技术。

远动系统通常由RTU、远动协议、通信网络以及各种控制设备组成。

3. 电力系统远动的原理电力系统远动的原理主要基于通信技术和自动化控制。

远动系统通过RTU获取电力系统中各种设备的状态数据，如电压、电流、温度等，并将这些数据传输到远程监控中心。

同时，远动系统可以向电力系统中的设备发送控制信号，实现对设备的遥控操作。

4. 电力系统远动的应用电力系统远动广泛应用于电力系统的监测、控制和保护。

以下是一些常见的应用场景：•实时监测：通过远动系统，可以实时监测电力系统中各种设备的运行情况，如变压器、开关设备、发电机等。

运维人员可以通过监测数据判断设备是否正常运行，并根据需要采取相应的操作。

•遥控操作：通过远动系统，运维人员可以对电力系统中的设备进行遥控操作，如开关、闭锁、调节设备参数等。

这样可以实现对电力系统进行远程控制，提高操作的灵活性和效率。

•故障监测和保护：远动系统可以实时监测电力系统中的故障，并对其进行保护。

当发生故障时，远动系统可以及时发出警报，并采取相应的措施，避免事故的扩大。

•数据分析：远动系统可以对电力系统中的数据进行收集和分析，提供给运维人员进行决策。

通过对数据的分析，可以发现潜在问题，提前采取措施进行预防。

5. 电力系统远动的发展方向近年来，随着信息技术的发展，电力系统远动技术也在不断创新。

未来的电力系统远动有以下发展趋势：•数据处理和分析能力的提升：随着大数据技术的发展，电力系统远动将更加注重对数据的处理和分析能力。
