立式搅拌机
一、原理与用途
SLJ型搅拌机适宜于煤炭、化工等行业的物料搅拌，用于混捏已加水入、粘结剂基本混合均匀的粉煤、粉料，使粘结剂更好地发挥作用，增强物料塑性和提高物料堆密度，有利于提高产品质量，是型煤生产线的关键设备。
SLJ型搅拌机是在吸收消化国内外同类设备先进技术的基础上而研制成的新型搅拌混捏设备，具有混捏效果好能耗低的优点。一般与卧式搅拌机配套使用，完成料的搅拌和混捏作业。
二、主要技术特征
注：SLJ320B字母B表示A型的改进型、换代产品
三、工作原理
SLJ型搅拌机主要由电动机、减速器、联轴器、齿轮箱、主动与从动搅拌轴、简体、底座、机架等部分组成。
SLJ型搅拌机传动路线是电动机的动力经减速器、联轴器和传动齿轮副，带动主动、从动搅拌轴做相反方向旋转运动。主动与从动搅拌轴上分层交叉配置搅拌杆和叶轮，工作过程中，按一定配比配置的粉煤（或其他物料）、水和粘结剂的混合物料，经卧式搅拌机搅拌均匀后加入SLJ型搅拌机。物料加入的高度由料位计测定、主动、从动轴上的搅拌杆和叶轮分别对物料进行搅拌混捏作业，混捏后的物料经排料斗排出，可实现连续混捏作业。
四、安装与试车
（一）安装
1、机器出厂时，已完成传动齿轮箱、底座、筒体、主动与从动搅拌轴上盖等主要零部件的装配调试，一般情况下，用户不要改变其相对位置。
2、安装前，应对机器进行认真的检查和必要的清洗，并核对未装配的零部件数量。
3、吊装时，应在绳索与机器表面接触部位垫上木板或软布等以避免损坏机器表面。
4、SLJ型搅拌机必须固定在混凝土基础上，安装时用垫铁找平，地脚螺栓位置参看基础图。
5、SLJ型搅拌机安装完毕后，应根据生产线布局和操作工艺要求，现场配置操作平面和防护栏杆。
（二）试车
1、试车前先应检查各部位坚固件是否松动，齿轮副、减速箱是否有足够的润滑油（脂）。
2、“点”动电动机几次，确认电动机转向无误。
3、上述工作完成后，空载运行1小时，并测定电流是否正常，运行期间，减速器、齿轮副应运转平衡，无明显松动和异常噪音，搅拌杆和筒体内表面间不应有刮碰现象。
4、空载运行完毕后，带负载运行4小时，负载试车应空载启动，并关闭排料闸门（留30mm左右间隙），当物料达到最低料位时，料位应接通，指示灯亮，此时开启排料闸门，并逐步调节闸门高度，当闸门开启高度达到正常排料要求后，应做好记号，负载运行期间，机器不得有明显振动和异常噪音；轴承座内轴承温升不得超过40度，最高温度不得超过80度，料位计应能正常接通和断开。
五、润滑
本机的润滑部位为减速器、齿轮副和轴承座。
减速器用N150齿轮油润滑，新减速器运行三个月后更换润滑油，以后每半年更换一次润滑油，换油时应清洗减速器内壁，齿轮副和轴承座采用ZGS钙基润滑脂润滑，应定期添加润滑脂。
六、使用与维护
1、操作工作使用SLJ型搅拌机前，必须首先熟悉本说明书内容，掌握机器性能和使用方法。
2、使用本机时应保证连续、均匀供料，粒位计应与供料皮带机的调整电机连通，筒体内物料未达到最高料位时，供料皮带以均匀的速度供料，并根据成型机料斗贮料情况调节排料闸门高度。正常生产时，搅拌机的物料进出量应达到平衡，当筒内物料达到最高料位以下，再恢复正常供料。
3、开机前应先检查各部位紧固件紧固情况及各润滑部位的润滑情况。
4、本机一般应空载启动，运转正常后方可开始供料。
5、机器停止使用前应先停止供料，停止供料后继续开动10-12分钟，等筒体内残留物料量达到最少状态，然后关闭电动机，并清除料位计表面粘料，若较长时间停机不用，应将筒本内残留物料清除干净。
6、机器工作期间，如发现异常情况（如有异常振动和噪音、轴承温升超限等），应立即停止供料，并停机查清故障原因，待故障排除后方可重新开机。
7、生产过程中，如遇停电电机非正常停机时，重新启动前应将筒体内物料清出。
8、设备使用期间，应定期检查齿轮副和搅拌机结构的磨损情况及搅拌杆的坚固情况。
行星式水泥胶砂搅拌机校验规程 1、适用方法 本方法适用于行星式水泥胶砂搅拌机的校准，参照《行星式胶砂搅拌机检定规程》【JJG(建材）123-1999】及《行星式水泥胶砂搅拌机》（JC/T681-2005)编制。 2、技术要求 2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。 2.2搅拌机外表面不得有粗糙不平、凸起、凹陷，搅拌机非加工表面均应进行防锈处理，外表面油漆应平整、光滑、均匀和色调一致，搅拌机的零件加工面不得有碰伤、划痕和锈斑，在机头醒目位置标有搅拌叶片公转方向的标志，搅拌叶片应顺时针自转、逆时针公转，运转时声音正常，搅拌锅和搅拌叶片没有明显的晃动现象，搅拌锅应由不锈钢或带有耐锈电镀层的铁质材料制成，搅拌叶片由铸钢或不锈钢制造。 2.3搅拌锅：内径（202±1)mm，深度（180±3)mm，壁厚（1.5±0.5)mm。 2.4搅拌叶片尺寸：叶宽总宽135+0.63 mm, 叶翅厚（5±1)mm,叶片总长198mm. 2.5搅拌叶片转速： 低速：自转转速为（140±5)r/min, 公转转速为（62±5)r/min。 高速：自转转速为（285±10)r/min, 公转转速为（125±10)r/min。 2.6控制器程序：低速（30±1)s,同时自动加砂（30±1)s内全部加完， 高速（30±1)s，停机（90±1)s，再高速（60±1)s. 2.7叶片与锅底、锅壁之间工作间隙：（3±1)mm。 3校准项目
3.1外观检查。 3.2搅拌锅尺寸。 3.3搅拌叶片尺寸。 3.4搅拌叶片转速。 3.5控制器程序。 3.6叶片与锅底、锅壁之间间隙。 4校准环境及校准器具 4.1校准环境：校准工作应在室内进行，环境温度为（20±2)℃，相对湿度不大于50%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。 4.2校准器具： 4.2.1内径千分尺：量程（50-250)mm,分度值0.01 mm . 4.2.2深度尺：量程不小于200mm，分度值0.02mm。 4.2.3游标卡尺：量程不小于300mm，分度值0.02mm。 4.2.4转速测量仪：量程（50-3000)r/min，精度1r/min. 4.2.5秒表：分度值0.1s。 4.2.6专用塞尺：2-4mm。 5校验规程 5.1外观及运行检查：按照本方法2.1条、2.2条要求进行目测检查。 5.2搅拌锅尺寸校准：用内径千分尺在距锅口50mm处的圆柱段测量搅拌锅内径，每120°测量1次，共测量3次，取平均值；用深度尺测定搅拌锅圆弧最低点至锅口平面的距离，重复测试3次，取平均值。 5.3搅拌叶片尺寸校准：用游标卡尺分别测量叶片总宽、叶翅宽、叶翅厚和叶
饲料搅拌机的设计 学生姓名 学号 所属学院机械电气化工程学院专业农业机械化及其自动化班级 指导教师 日期
前言 随着畜牧业的发展，对饲料数量及质量有了更进一步的需求。搅拌机是饲料加工中的关键设备，因此搅拌机的正确设计对生产饲料的质量及经济性有着重要影响。 据我国情况，在大中城市，在建设大中型配合饲料厂的同时，重点放在兴建须混合饲料厂；在蛋白质饲料资源丰富的地区，建设浓缩饲料厂：而在县和乡镇，则多建中小型配合饲料厂和饲料加工机组。占配合饲料的0.5％一2％的预混合词料或占15％左右的浓缩饲料由城市先进设备生产，把这些桔料运往农村，与农村能量饲料加工成配合词料。这样，就地生产，就地供应，减少运输和设备投资，方便用户，并能充分发挥饲料的经济效益。目前我国配合饲料厂的规模，有2.5t／h、5t／h、10t／h、20t／h等几种；0.3t／h、0.5t／h、1.0t／h、1.5t儿等多种。 双螺旋饲料搅拌机能使饲料的营养充分混合达到最大程度饲料的应用。主要是靠饲料搅拌机的搅拌机构（双螺旋搅拌机构）的转动搅拌来完成饲料的均匀混合的过程。 关键词：双螺旋；饲料；搅拌机；均匀
目录 1 绪论 (1) 1.1 本课题研究对象和内容 (1) 1.2 研究的目的和意义 (1) 1.3 可行性分析 (1) 2 饲料搅拌机的国内外研究现状 (1) 2.1 国内的饲料搅拌机研究现状 (1) 2.2 国外的饲料搅拌机研究现状 (2) 3 基本结构、原理及主要技术参数 (4) 3.1 饲料搅拌机总体结构 (4) 3.2 主要技术参数 (5) 3.3 螺旋搅拌机构的结构与分布 (5) 4 传动部分的设计 (6) 4.1 电动机的选择 (6) 4.2选电动机类型 (7) 5 确定传动比 (8) 6 螺旋搅拌机构的设计 (9) 6.1 螺旋升角 (9) 6.2 螺旋搅拌机构的设计 (10) 7 搅拌机箱体、箱体支架的计算及工作量计算 (11) 8 轴的校核及V带选取 (12) 8.1轴的校正 (12) 8.2 V带的选取 (13) 总结 (16) 致谢 (17) 参考文献 (18)
高效搅拌装置 （Ver.2011版） 使 用 说 明 书
高效搅拌机（立式安装） 产品特点： 1）搅拌机桨叶采用框式搅拌形式，其动力效率高。根据池型及搅拌工艺要求可采用单层、双层或多层桨叶，可使搅拌介质同时产生径向和环向流动，可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水力损失小，并可广泛适应搅拌介质比重、浓度、酸碱度、温度及粘度的变化，以满足各种搅拌工况的要求。 2）驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴间均采用法兰联接形式联接，搅拌轴由双列角接触推力球轴承和滑动轴承支承，具有足够的强度和刚度，并具有较高的稳定性。滑动轴承由油室内的润滑脂润滑，可确保设备长期安全可靠地运行。 二、用途 用于给水排水处理反应过程中的各种水处理药剂的溶解或原水与混凝剂的混合、反应及池内或釜内不同比重的有机或无机液体的液相搅拌混合。 三、特点 1）传动环节少，机械效率高，结构紧凑，运行平稳； 2）占地面积小，处理量大，能耗低； 3）安装、运行、维护费用低； 4）可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水头损失小，并可适应水量的变化以适用于各种水量的水厂。四、构造及工作过程 JBJ型桨式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。 驱动装置采用普通电机或防爆电机、摆线针轮减速机，驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴由轴承支承，具有足够的强度和较高的稳定性。 搅拌机桨叶采用90度叶桨，可产生径向和环向分流，使物料与水快速充分混合，满足工艺要求。 五、主要技术参数及安装尺寸示意（见表1及图1） 注：框式搅拌机结构形式、技术参数和实际尺寸可根据客户池型、罐体尺寸和工艺要求设计。
行星式水泥胶砂搅拌机操作规程 1、定期检查叶片与锅壁、锅底的间隙是否为3mm±1mm。搅拌叶与搅拌锅的工作间隙的调整，可松开调节螺母转动叶片使之上下移动到正确间隙后，再旋紧调节螺母即可。 2、胶砂搅拌机的工作程序分手动和自动两种。 （1）自动控制程序为：低速30S±1S，再低速30S±1S，同时自动加砂开始（30S±1S全部加完），高速30S±1S，停90S±1S，高速60S±1S。 （2）手动控制具有高、停、低三档速度及加砂功能控制扭，并与自动互锁。 3、使用前首先开空车观察机器是否运转正常，自开动机器起3分钟是否自动停车，发现运转不正常，如运转的声音不正常，叶与锅碰擦，机头晃动，起动不了，以及3分钟不能自动停车等，应停车检查至正常转动方能使用。 4、试验步骤： （1）将本机电源插头插入电源插座，红色指示灯亮，表示电源已接通，再将程控器插头插入本机程控器插座，程控器数码管显示为0。 （2）砂罐内装入1350g标准砂，把水225g加入锅里，再加入水泥450g，将搅拌锅装入支座定位孔中，顺时针转动锅至锁紧，再搬动手柄使搅拌锅向上移动处于搅拌工作定位位置。 （3）然后立即开动机器，低速搅拌30S后，在第二个30S开始的同时均匀地将砂子加入。当各级砂是分装时，从最粗粒开始，依次将所需的每级砂量加完。把机器转至调整再拌30S。 （4）停90S，在第1个15S内用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间。在高速下继续搅拌60S。 （5）用一个适当勺子直接从搅拌锅里将胶砂勺出来。 5、每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆，擦干，套上护罩。 6、本机无外部加油孔。传动箱内蜗轮付，齿轮付及轴承运动部件每季加黄油一次，加油时，打开传动箱盖即可，支座与立柱导轨之间，升降机构之间应经常滴入机油润滑，每年保养一次，将本机全部清洗并加注润滑油和润滑脂。 江华瑶族自治县建设工程质量检测试验中心
一、使用前注意事项 1、首先检查铭牌上搅拌机型号、额定输出、频率、项数、电压、搅拌量等，是否与要求规格符合。 2、请确认在运输途中产品是否有损伤，尤其注意电缆线外观有无造成铜线外露及螺丝等是否松动。 3、确认附件种类，件数有无短少。 二、安装前注意事项 1、请注意搅拌机必须顺时针方向运转（由上往下看朝右转方向）。 2、当您适用搅拌机时，需要适当容量的电源。如果使用了小容量的电源，便有可能会发生无法气动的情况，所以千万注意电源容量。 3、请确认您使用的频率及电压是否和名牌记载的规格相同。（尤其是以发动机供电时，更要注意频率及电压的变动）。 4、请在搅拌机的额定电压变动后容许值的+-10%已内使用电压。 5、移动搅拌机时，千万不可以拉电缆线。以免电缆线破裂。绝缘下降造成漏电。 6、请确认使用接地线 7、为防止触电发生，必须加装防止触电漏电断路器，为延长搅拌机的使用寿命，建议加装无熔丝开关。 8、请勿使搅拌机埋在污泥中。 三、安装说明 1、安装搅拌机的适当位置，至少须离入水面10cm以上。 2、搅拌机电缆线安装后，须超出水面，需要加长时，需在连接处用防水交代及绝缘胶带稳妥包扎，并适当的固定。 3、搅拌机安装时，地脚螺栓需固定牢固。 4、加装液位控制器。让搅拌机自动操作，液位控制器之运转及停止水位应适当调整，避免搅拌机长期低于持续运转水位下操作。 四、操作方法及注意事项 1、搅拌机操作前，先检查所有电源之电压及频率是否与铭牌上标示相符。 2、检查液位是否正常，以免影响搅拌机的使用效果。 3、注意搅拌机有无异常的震动及噪音产生 4、控制盘置于自动位置，勿转于手动位置，以免搅拌机无水运转。注意运转时，水位不可低于搅拌机搅拌桨叶。

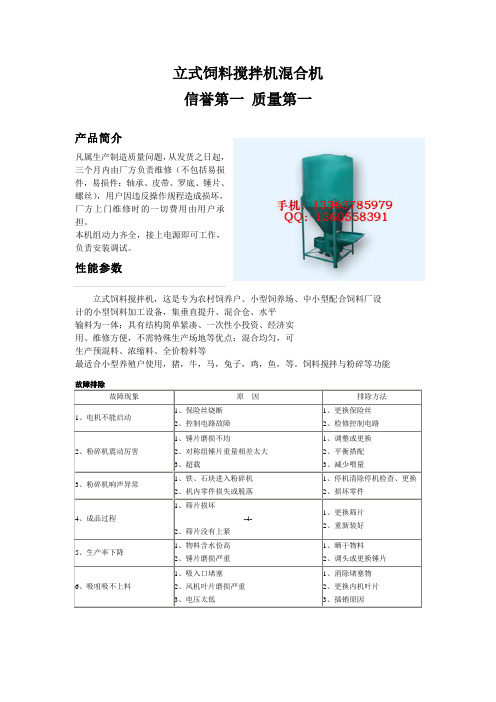

信誉第一质量第一 产品简介 凡属生产制造质量问题，从发货之日起， 三个月内由厂方负责维修（不包括易损 件，易损件：轴承、皮带、罗底、锤片、 螺丝），用户因违反操作规程造成损坏， 厂方上门维修时的一切费用由用户承 担。 本机组动力齐全，接上电源即可工作， 负责安装调试。 性能参数 立式饲料搅拌机，这是专为农村饲养户、小型饲养场、中小型配合饲料厂设计的小型饲料加工设备，集垂直提升、混合仓、水平 输料为一体；具有结构简单紧凑、一次性小投资、经济实 用、维修方便，不需特殊生产场地等优点；混合均匀，可 生产预混料、浓缩料、全价粉料等 最适合小型养殖户使用，猪，牛，马，兔子，鸡，鱼，等。饲料搅拌与粉碎等功能故障排除 故障现象原因排除方法 1、电机不能启动1、保险丝烧断 2、控制电路故障 1、更换保险丝 2、检修控制电路 2、粉碎机震动厉害1、锤片磨损不均 2、对称组锤片重量相差太大 3、超载 1、调整或更换 2、平衡搭配 3、减少喂量 3、粉碎机响声异常1、铁、石块进入粉碎机 2、机内零件损失或脱落 1、停机清除停机检查、更换 2、损坏零件 4、成品过程1、筛片损坏 -4- 2、筛片没有上紧 1、更换筛片 2、重新装好 5、生产率下降1、物料含水份高 2、锤片磨损严重 1、晒干物料 2、调头或更换锤片 6、吸咀吸不上料1、吸入口堵塞 2、风机叶片磨损严重 3、电压太低 1、消除堵塞物 2、更换内机叶片 3、插销原因
信誉第一质量第一 产品简介 凡属生产制造质量问题，从发货之日起， 三个月内由厂方负责维修（不包括易损 件，易损件：轴承、皮带、罗底、锤片、 螺丝），用户因违反操作规程造成损坏， 厂方上门维修时的一切费用由用户承 担。 本机组动力齐全，接上电源即可工作， 负责安装调试。 性能参数 立式饲料搅拌机，这是专为农村饲养户、小型饲养场、中小型配合饲料厂设计的小型饲料加工设备，集垂直提升、混合仓、水平 输料为一体；具有结构简单紧凑、一次性小投资、经济实 用、维修方便，不需特殊生产场地等优点；混合均匀，可 生产预混料、浓缩料、全价粉料等 最适合小型养殖户使用，猪，牛，马，兔子，鸡，鱼，等。饲料搅拌与粉碎等功能故障排除 故障现象原因排除方法 1、电机不能启动1、保险丝烧断 2、控制电路故障 1、更换保险丝 2、检修控制电路 2、粉碎机震动厉害1、锤片磨损不均 2、对称组锤片重量相差太大 3、超载 1、调整或更换 2、平衡搭配 3、减少喂量 3、粉碎机响声异常1、铁、石块进入粉碎机 2、机内零件损失或脱落 1、停机清除停机检查、更换 2、损坏零件 4、成品过程1、筛片损坏 -4- 2、筛片没有上紧 1、更换筛片 2、重新装好 5、生产率下降1、物料含水份高 2、锤片磨损严重 1、晒干物料 2、调头或更换锤片 6、吸咀吸不上料1、吸入口堵塞 2、风机叶片磨损严重 3、电压太低 1、消除堵塞物 2、更换内机叶片 3、插销原因

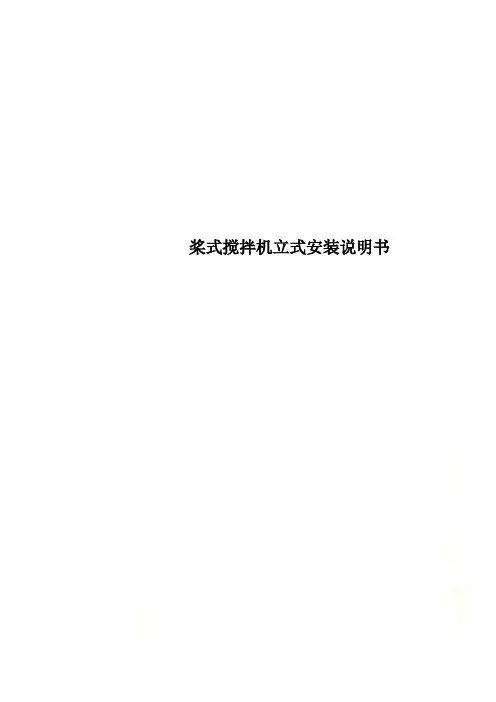

桨式搅拌机 （立式安装） 使用 说 明 书 宜兴市华讯环保科技 桨式搅拌机（立式安装） 产品特点: 1）搅拌机桨叶采用45度折叶桨或翼形桨叶轮，其动力效率高。根据池型及搅拌工艺要求可采用单
