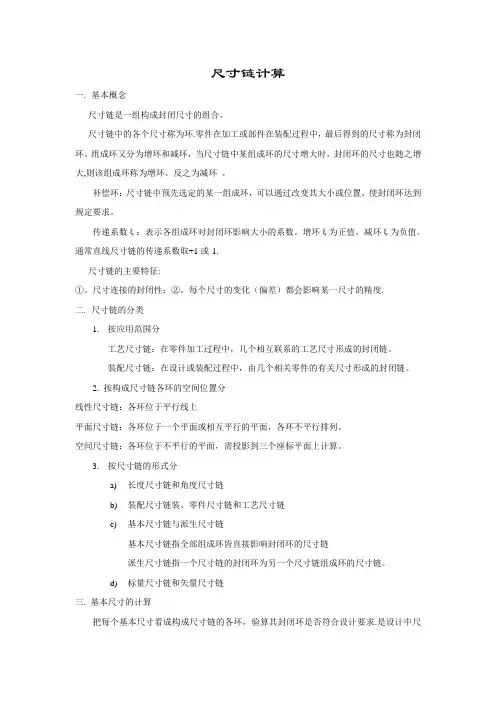

尺寸链计算
一. 基本概念
尺寸链是一组构成封闭尺寸的组合。
尺寸链中的各个尺寸称为环。零件在加工或部件在装配过程中，最后得到的尺寸称为封闭环。组成环又分为增环和减环，当尺寸链中某组成环的尺寸增大时，封闭环的尺寸也随之增大，则该组成环称为增环。反之为减环 。
补偿环：尺寸链中预先选定的某一组成环，可以通过改变其大小或位置，使封闭环达到规定要求。
传递系数ξ：表示各组成环对封闭环影响大小的系数。增环ξ为正值，减环ξ为负值。通常直线尺寸链的传递系数取+1或-1.
尺寸链的主要特征：
①.尺寸连接的封闭性;②.每个尺寸的变化（偏差）都会影响某一尺寸的精度。
二. 尺寸链的分类
1. 按应用范围分
工艺尺寸链：在零件加工过程中，几个相互联系的工艺尺寸形成的封闭链。
装配尺寸链：在设计或装配过程中，由几个相关零件的有关尺寸形成的封闭链。
2. 按构成尺寸链各环的空间位置分
线性尺寸链：各环位于平行线上
平面尺寸链：各环位于一个平面或相互平行的平面，各环不平行排列。
空间尺寸链：各环位于不平行的平面，需投影到三个座标平面上计算。
3. 按尺寸链的形式分
a) 长度尺寸链和角度尺寸链
b) 装配尺寸链装、零件尺寸链和工艺尺寸链
c) 基本尺寸链与派生尺寸链
基本尺寸链指全部组成环皆直接影响封闭环的尺寸链
派生尺寸链指一个尺寸链的封闭环为另一个尺寸链组成环的尺寸链。 d) 标量尺寸链和矢量尺寸链
三. 基本尺寸的计算
把每个基本尺寸看成构成尺寸链的各环，验算其封闭环是否符合设计要求。是设计中尺寸链计算时首先应该进行的工作。
目前产品生产中经常出现错误的环节，大部分是基本尺寸链错误。特别是测绘设计的产品。由于原机的制造误差，测量系统的误差以及尺寸修约的误差，往往会使测绘设计与原设计产生很大的偏差，所以必须进行基本尺寸链的计算
四. 解尺寸链的主要方法
根据零件尺寸的要求和相关标准确定零件尺寸公差，然后按照解尺寸链的最短途径原理
