尺寸链及公差叠加分析

尺寸链公差叠加分析

尺寸链公差叠加分析是在产品设计和制造过程中用于评估零部件尺寸公差叠加对整个产品尺寸的影响的一种方法。通过尺寸链公差叠加分析，可以确定产品是否能够满足设计要求，并且能够预测零部件公差的贡献程度，从而指导制定合理的公差分配和调整。

尺寸链公差叠加分析是基于统计原理进行的，它假设零部件的公差服从正态分布。在这种假设下，产品尺寸的公差可通过公差叠加计算得到。公差叠加是指将零部件的公差传递到产品尺寸上，通过逐步累加的方式计算得到最终产品尺寸的公差。

1.确定产品的关键尺寸链：尺寸链是指产品上相关的零部件尺寸所构成的一个路径。关键尺寸链是指对产品功能和性能影响最大的尺寸链。

2.确定零部件公差：通过对制造工艺和零部件的功能要求进行分析，确定零部件的公差范围。

3.进行公差叠加计算：利用数学模型和统计方法，将零部件公差逐步累加到产品尺寸上，得到产品尺寸的公差。

4.进行公差分析：根据产品的设计要求和公差要求，对产品尺寸的公差进行评估和分析，确定产品是否能够满足设计要求。

5.进行公差调整：根据公差分析的结果，对零部件的公差进行合理的调整，以满足产品的设计要求。

尺寸链公差叠加分析对产品设计和制造具有重要的意义。它可以帮助设计人员选择合适的零部件公差，减小尺寸公差对产品性能和功能的影响。同时，通过公差叠加分析，可以预测产品尺寸的变化范围，提前做好产品尺寸的控制和调整，从而减少制造成本。

尺寸链公差叠加分析有着广泛的应用。在汽车制造、航空航天、机械制造等行业，尺寸链公差叠加分析被广泛应用于产品设计、制造和质量控制过程中。通过合理的公差分配和调整，可以使产品达到更高的质量要求，提高产品的性能和可靠性。

总之，尺寸链公差叠加分析是一种对产品尺寸公差进行评估和分析的方法。通过尺寸链公差叠加分析，可以预测零部件公差对产品尺寸的影响，指导合理的公差分配和调整，从而确保产品能够满足设计要求。

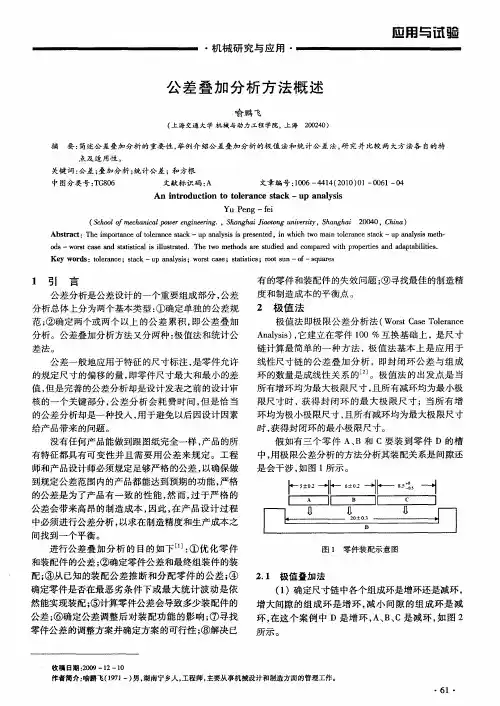

・机械研究与应用・　应用与ｉ式验　

公差叠加分析方法概述　

喻鹏飞　（上海交通大学机械与动力工程学院，上海２００２４０）　

摘要：简述公差叠加分析的重要性，举例介绍公差叠加分析的极值法和统计公差法，研究并比较两大方法各自的特　点及适用性。　关键词：公差；叠加分析；统计公差；和方根　中图分类号：ＴＧ８０６　文献标识码：Ａ　文章编号：１００６—４４１４（２０１０）０１—００６１—０４　Ａｎ　ｉｎｔｒｏｄｕｃｔｉｏｎ　ｔｏ　ｔｏｌｅｒａｎｃｅ　ｓｔａｃｋ——ｕｐ　ａｎａｌｙｓｉｓ　

Ｙｕ　Ｐｅｎｇ—ｆｅｉ　（Ｓｃｈｏｏｌ　ｏｆｍｅｃｈａｎｉｃａｌ　ｐｏｗｅｒ　ｅｎｇｉｎｅｅｒｉｎｇ．，Ｓｈａｎｇｈａｉ　Ｊｉａｏｔｏｎｇ　ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ　２００４０，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｉｍｐｏｒｔａｎｃｅ　ｏｆ　ｔｏｌｅｒａｎｃｅ　ｓｔａｃｋ—ｕｐ　ａｎａｌｙｓｉｓ　ｉｓ　ｐｒｅｓｅｎｔｅｄ，ｉｎ　ｗｈｉｃｈ　ｔｗｏ　ｍａｉｎ　ｔｏｌｅｒａｎｃｅ　ｓｔａｃｋ—ｕｐ　ａｎａｌｙｓｉｓ　ｍｅｔｈ—　ｏｄｓ—ｗｏｒｓｔ　ｃａｓｅ　ａｎｄ　ｓｔａｔｉｓｔｉｃａｌ　ｉｓ　ｉｌｌｕｓｔｒａｔｅｄ．Ｔｈｅ　ｔｗｏ　ｍｅｔｈｏｄｓ　ａｒｅ　ｓｔｕｄｉｅｄ　ａｎｄ　ｃｏｍｐａｒｅｄ　ｗｉｔｈ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　ａｄａｐｔａｂｉｌｉｔｉｅｓ．　Ｋｅｙ　ｗｏｒｄｓ：ｔｏｌｅｒａｎｃｅ；ｓｔａｃｋ—ｕｐ　ａｎａｌｙｓｉｓ；ｗｏｒｓｔ　ｃａｓｅ；ｓｔａｔｉｓｔｉｃｓ；ｒｏｏｔ　ｓｕｎ—ｏｆ—ｓｑｕａｒｅｓ　

１　引　言　

公差分析是公差设计的一个重要组成部分，公差　分析总体上分为两个基本类型：①确定单独的公差规　范；②确定两个或两个以上的公差累积，即公差叠加　分析。公差叠加分析方法又分两种：极值法和统计公　差法。　公差一般地应用于特征的尺寸标注，是零件允许　的规定尺寸的偏移的量，即零件尺寸最大和最小的差　值，但是完善的公差分析却是设计发表之前的设计审　核的一个关键部分，公差分析会耗费时间，但是恰当　的公差分析却是一种投入，用于避免以后因设计因素　

尺寸链及公差叠加分析讲解学习

尺寸链分析是指通过将不同零部件的尺寸相互关联，确定产品总尺寸的方法。在设计产品时，往往需要包含多个零部件，这些零部件之间存在着一定的尺寸关系。尺寸链分析可以帮助我们确定这些尺寸关系，以确保各个零部件能够正确地组装在一起，从而形成合适的总尺寸。

在尺寸链分析中，我们会将所有相关零部件的尺寸进行统一，并将它们按照设计要求进行组装。通过对各个零部件之间的尺寸关系进行分析和计算，我们可以确定产品总尺寸的合理范围。这样，在制造过程中，只要各个零部件的尺寸控制在合理的公差范围内，整个产品就能够达到设计要求。

公差叠加分析是指在尺寸链分析的基础上，进一步考虑产品制造和测量过程中的误差，将零部件的公差叠加到总尺寸上。在产品制造和测量过程中，由于各种原因，零部件的尺寸往往会存在一定的误差。这些误差可能来自于材料的不均匀性、制造设备的精度、操作人员的技术水平等。

为了确保产品能够满足设计要求，我们需要考虑这些误差对产品总尺寸的影响。公差叠加分析可以帮助我们将各个零部件的公差叠加到产品总尺寸上，从而确定产品在制造和测量过程中所能容许的最大误差范围。这样，我们在制造过程中就可以合理地控制零部件的尺寸，以确保产品能够达到设计要求。

尺寸链及公差叠加分析的学习对于产品设计和制造工程师来说是非常重要的。它能够帮助我们更好地理解和把握产品尺寸的关系，从而设计出更优秀的产品。同时，它也能够帮助我们在产品制造过程中合理地控制尺寸，从而提高产品的一致性和可重复性。 通过尺寸链及公差叠加分析，我们可以清楚地了解各个零部件之间的尺寸关系，从而更好地设计和优化产品。我们可以通过调整零部件的尺寸关系来达到产品设计要求，避免因为尺寸不匹配而导致产品组装困难或功能失效的问题。此外，公差叠加分析还可以帮助我们确定产品在制造和测量过程中所能容许的误差范围，从而提高产品的质量和性能。

在学习尺寸链及公差叠加分析时，我们需要深入了解产品设计和制造的相关知识，包括材料的性质和工艺、制造设备的精度和稳定性，以及测量技术和方法等。同时，我们还需要学习如何进行尺寸链分析和公差叠加分析的计算和模拟，以及如何使用相应的工具和软件来辅助分析和计算。

- 1 - 尺寸链计算和公差叠加

尺寸链计算和公差叠加是机械工程学中常用的一种计算方法，它以度量尺寸计算构造元件和机械设备的相对位置为基础，可以明确指定每个元件和机械系统的定位要求，从而满足设计性能计算要求。尺寸链计算可以分为直接尺寸链计算法和公差叠加法两种形式。本文针对这两种方法进行深入分析，分别介绍其原理、特点、应用场景以及计算步骤。

一、尺寸链计算法

尺寸链计算法是用于定义机械设备空间布局的一种工具，它采用位置坐标系统来定义各种机械元件的相对位置。它的原理是在构造的三维空间中，用空间坐标表示机械元件的坐标位置，然后通过一系列计算步骤，根据不同元件之间的相对尺寸计算出其他元件坐标位置。它的计算特点是：计算结果准确，不受尺寸变化的影响，可以有效地计算出构件的空间布局，简化设计过程，降低设计的复杂程度。在机械设计中，尺寸链计算法可以实现从草图到实物的直接构造，从而更加方便、快捷地进行机械空间布局设计。

二、公差叠加

公差叠加法是另一种常用的计算尺寸构造元件位置的方法，主要用于计算机械系统中多个元件或构件间联合运动和固定位置之间的精密位置关系。它的原理是根据尺寸度量结果，利用公差叠加法计算出实际尺寸度量值，从而确定每个构件的定位位置。公差叠加的计算步骤也比较简单，可以根据公差值进行循环叠加，以计算出机械设备 - 2 - 的定位位置。不同于尺寸链计算法的计算结果准确，公差叠加法可以根据实际公差值调节各元件的精度。

三、尺寸链计算和公差叠加比较

尺寸链计算法和公差叠加法都是机械设计中常用的一种计算方法，它们都可以实现机械设备空间布局的计算，从而满足设计性能计算要求。但是，二者也存在一定的区别。首先，它们的原理不同：尺寸链计算法是利用三维坐标下的相对尺寸，根据计算公式计算出其他元件的坐标位置；而公差叠加法是根据尺寸度量和公差叠加参数，计算出构件的定位位置。其次，它们的计算结果也不同：尺寸链计算法的计算结果准确，不受尺寸变化的影响；而公差叠加法可以根据实际公差值调节各元件的精度。最后，它们的应用场景也不同：尺寸链计算法适用于计算空间布局的设计，可以从草图到实物的直接构造；而公差叠加法则适用于计算机械系统中多个元件或构件间联合运动和固定位置之间的精密位置关系。
