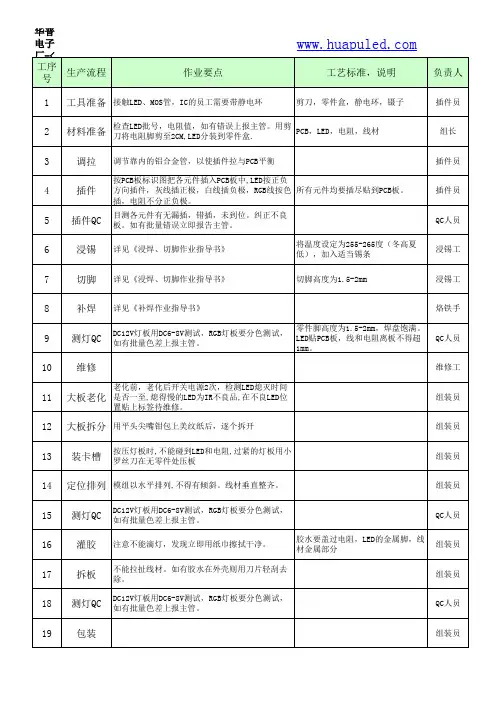

插件led工艺流程

LED製程初步介绍在LED工厂生產中主要步骤是：清洗－装架－压焊－封装－焊接－切膜－装配－测试－包装。

其中封装工艺尤为重要，下面的过程提供给各位网友简单瞭解一下目前LED的製程情形。

一、晶片检验镜检：材料表面是否有机械损伤及细微的坑洞。

二、扩片由於LED晶片在划片后依然排列紧密间距很小（约0.1mm），不利於后工序的操作。

我们採用扩片机对黏结晶片的膜进行扩张，是LED晶片的间距拉伸到约0.6mm。

也可以採用手工扩张，但很容易造成晶片掉落浪费等不良问题。

三、点胶在LED支架的相应位置点上银胶或绝缘胶。

（对於GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿晶片，採用银胶。

对於蓝宝石绝缘衬底的蓝光、绿光LED晶片，採用绝缘胶来固定晶片。

）製程难点在於点胶量的控制，在胶体高度、点胶位置均有详细的製程要求。

四、备胶和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。

备胶的效率远高於点胶，但不是所有產品均适用备胶製程。

、手工刺片将扩张后LED晶片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED晶片一个一个刺到相应的位置上。

手工刺片和自动装架相比有一个好处，便於随时更换不同的晶片，适用於需要安装多种晶片的產品。

、自动装架自动装架其实是结合了沾胶（点胶）和安装晶片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED晶片吸起移动位置，再安置在相应的支架位置上。

自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。

在吸嘴的选用上儘量选用胶木吸嘴，因为钢嘴会划伤晶片表面的电流扩散层。

、烧结烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。

银胶烧结的温度一般控制在150℃，烧结时间2小时。

根据实际情况可以调整到170℃，1小时。

绝缘胶一般150℃，1小时。

银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的產品，中间不得随意打开。

LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。

下面将介绍LED的制造工艺流程。

第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。

第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。

第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。

第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。

第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。

第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。

第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。

通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。

LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。

通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。

下面将继续介绍LED制造的相关内容。

第八步：组装组装是LED制造的关键环节之一。

在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。

第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。

常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。

第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。

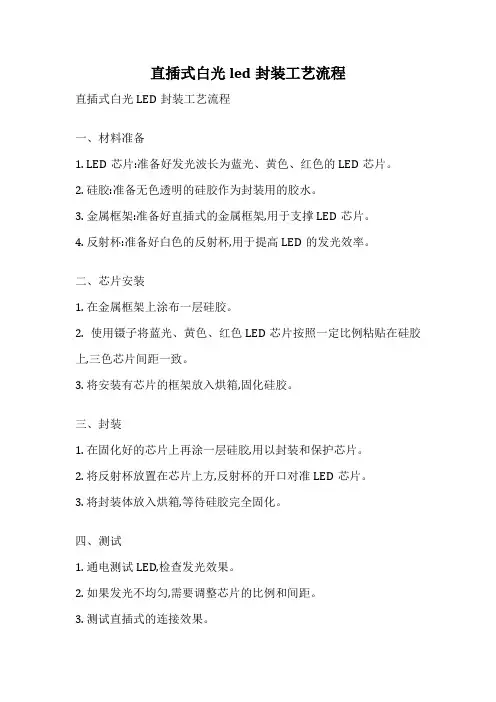

直插式白光led封装工艺流程
直插式白光LED封装工艺流程
一、材料准备
1. LED芯片:准备好发光波长为蓝光、黄色、红色的LED芯片。

2. 硅胶:准备无色透明的硅胶作为封装用的胶水。

3. 金属框架:准备好直插式的金属框架,用于支撑LED芯片。

4. 反射杯:准备好白色的反射杯,用于提高LED的发光效率。

二、芯片安装
1. 在金属框架上涂布一层硅胶。

2. 使用镊子将蓝光、黄色、红色LED芯片按照一定比例粘贴在硅胶上,三色芯片间距一致。

3. 将安装有芯片的框架放入烘箱,固化硅胶。

三、封装
1. 在固化好的芯片上再涂一层硅胶,用以封装和保护芯片。

2. 将反射杯放置在芯片上方,反射杯的开口对准LED芯片。

3. 将封装体放入烘箱,等待硅胶完全固化。

四、测试
1. 通电测试LED,检查发光效果。

2. 如果发光不均匀,需要调整芯片的比例和间距。

3. 测试直插式的连接效果。

五、包装
将测试合格的LED装入包装箱,包装成品。

大功告成。

LED灯制造工艺流程1. 简介LED（Light Emitting Diode）是一种半导体发光装置，具有高效、节能、长寿命等优势，被广泛应用于照明、背光、显示等领域。

LED灯具制造工艺流程是指将LED芯片和其他组件组装在一起，并最终形成可使用的LED灯具的过程。

2. 原料准备2.1 LED芯片 LED芯片是LED灯的核心部件，通常由多个不同材料的半导体层组成。

在制造过程中，需要准备好合适的LED芯片，根据需要选择不同的颜色、亮度和功率等。

2.2 PCB板 PCB（Printed Circuit Board）是一个电子元器件的基类载体，也是LED灯制造中重要的组成部分。

PCB板上有导线和连接孔，用于连接LED芯片和其他电子元件。

2.3 散热器由于LED发光时会产生热量，为了保证LED的发光效果和寿命，需要使用散热器来散发热量。

散热器通常由铝合金或铜制成。

2.4 电子元件和线材 LED灯具中还需要使用一些电子元件和线材，如电容器、电感、二极管、电阻器等。

3. 制造工艺流程3.1 PCB板制作3.1.1 软件设计首先，利用电路设计软件对PCB板进行设计，包括布线、排布元件的位置和大小等。

3.1.2 制作印刷电路板根据设计，使用相应的设备将电路图印刷在玻璃纤维增强塑料（FR-4）板上。

这一过程一般包括涂覆光敏胶、曝光、腐蚀、钻孔等步骤。

3.1.3 化学镀铜将制作好的印刷电路板经过清洁处理后，通过化学方法进行镀铜，形成导线和连接孔，以便后续的组装。

3.2 LED芯片安装3.2.1 将LED芯片固定在PCB板上首先，使用焊锡将LED芯片的引脚与PCB板上的连接点焊接，确定其位置和方向。

3.2.2 导线连接使用导线将LED芯片与其他电子元件进行连接，如电容器、电感等，以实现电路的功能。

3.3 散热器安装3.3.1 安装散热器将已经焊接好LED芯片和其他电子元件的PCB板安装在散热器上，通常使用导热胶或螺丝固定。

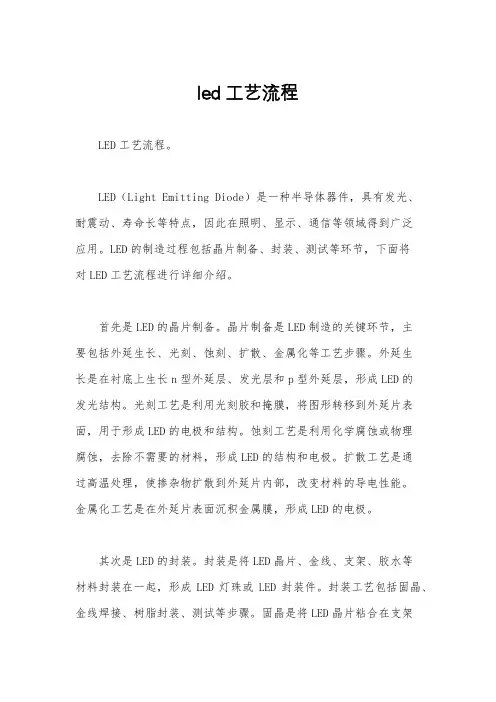

led工艺流程LED工艺流程。

LED（Light Emitting Diode）是一种半导体器件，具有发光、耐震动、寿命长等特点，因此在照明、显示、通信等领域得到广泛应用。

LED的制造过程包括晶片制备、封装、测试等环节，下面将对LED工艺流程进行详细介绍。

首先是LED的晶片制备。

晶片制备是LED制造的关键环节，主要包括外延生长、光刻、蚀刻、扩散、金属化等工艺步骤。

外延生长是在衬底上生长n型外延层、发光层和p型外延层，形成LED的发光结构。

光刻工艺是利用光刻胶和掩膜，将图形转移到外延片表面，用于形成LED的电极和结构。

蚀刻工艺是利用化学腐蚀或物理腐蚀，去除不需要的材料，形成LED的结构和电极。

扩散工艺是通过高温处理，使掺杂物扩散到外延片内部，改变材料的导电性能。

金属化工艺是在外延片表面沉积金属膜，形成LED的电极。

其次是LED的封装。

封装是将LED晶片、金线、支架、胶水等材料封装在一起，形成LED灯珠或LED封装件。

封装工艺包括固晶、金线焊接、树脂封装、测试等步骤。

固晶是将LED晶片粘合在支架上，以提高LED的散热性能。

金线焊接是将LED晶片与支架之间用金线连接，形成LED的电路。

树脂封装是将LED晶片、金线等材料封装在透明的树脂中，保护LED并散发光线。

测试是对封装后的LED进行电参数测试和光参数测试，以筛选出合格品。

最后是LED的测试和分选。

测试和分选是对封装后的LED进行电参数测试和光参数测试，以保证LED的质量和性能。

电参数测试包括正向电压、反向电流、漏电流等测试项目，以判断LED的电性能。

光参数测试包括光通量、光强度、色温、色坐标等测试项目，以判断LED的光性能。

测试合格的LED将进行分选，按照光通量、色温等参数进行分档，以满足不同应用领域的需求。

综上所述，LED的制造过程包括晶片制备、封装、测试和分选等环节，每个环节都是关键的工艺步骤，需要严格控制和管理。

随着LED技术的不断发展，LED工艺流程也在不断完善，以满足市场对LED产品质量和性能的需求。

led灯的工艺流程LED灯是一种高效节能的照明设备，具有长寿命、可调光、无汞和环保等特点，因此在现代照明行业得到广泛应用。

下面我们来了解一下LED灯的工艺流程。

首先，制作LED灯的第一步是准备材料。

主要的材料包括铜箔、铝基板、有机玻璃、LED芯片、导线、大功率电子元件等。

这些材料需要经过严格筛选和检验，确保质量达标。

第二步是LED芯片的加工。

先将铜箔切割成适当的尺寸，然后通过特殊的工艺将LED芯片固定在铜箔上，从而形成LED芯片较容易与其他部件连接的结构。

第三步是制作铝基板。

铝基板的主要作用是散热，保证LED灯具在工作过程中能够保持稳定的温度。

为了提高散热效果，会在铝基板上做一些凹槽和散热孔。

第四步是LED芯片的封装。

将LED芯片封装在透明的有机玻璃中，目的是保护芯片不受外界环境的侵蚀，同时提供良好的光透过性。

第五步是焊接。

通过焊接，将LED芯片和其他电子元件进行连接，如电阻器、电容器和开关等。

焊接工艺需要非常精准和细致，以确保电路连接的稳定性和可靠性。

第六步是固定元件。

将焊接好的LED芯片和其他元件固定在铝基板上，常用的方法是使用导热胶或者导热粘合剂进行粘贴，以确保电路的紧密连接与固定。

第七步是电路调试。

在灯具组装完成后，需要对电路进行调试，确保电流和电压的正常运作。

同时，还需要调试灯具的亮度和光色，以满足客户的要求。

最后一步是组装外壳。

将灯具的外壳组装起来，通常使用金属或塑料材料制作，以保护电路安全和美观。

通过以上步骤，一盏LED灯就制作完成了。

LED灯具的工艺流程需要各个环节的协调配合，保证每个步骤的准确、精细和稳定。

这样才能生产出高质量的LED灯，满足市场需求。

随着科技的不断进步，LED灯的工艺流程也在不断创新和改善，以提高生产效率和降低成本。

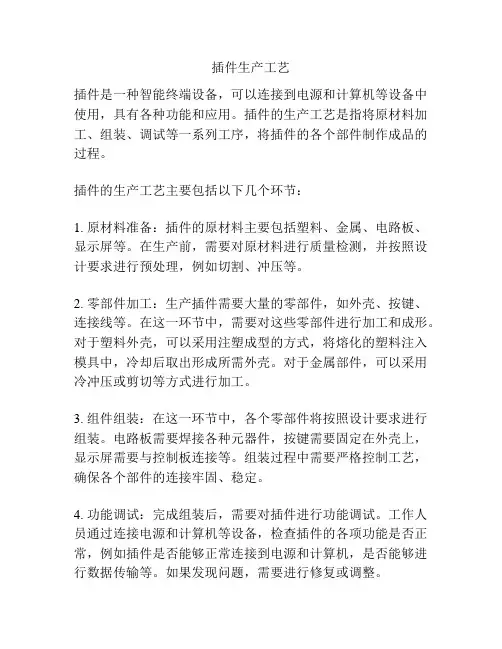

插件生产工艺插件是一种智能终端设备，可以连接到电源和计算机等设备中使用，具有各种功能和应用。

插件的生产工艺是指将原材料加工、组装、调试等一系列工序，将插件的各个部件制作成品的过程。

插件的生产工艺主要包括以下几个环节：1. 原材料准备：插件的原材料主要包括塑料、金属、电路板、显示屏等。

在生产前，需要对原材料进行质量检测，并按照设计要求进行预处理，例如切割、冲压等。

2. 零部件加工：生产插件需要大量的零部件，如外壳、按键、连接线等。

在这一环节中，需要对这些零部件进行加工和成形。

对于塑料外壳，可以采用注塑成型的方式，将熔化的塑料注入模具中，冷却后取出形成所需外壳。

对于金属部件，可以采用冷冲压或剪切等方式进行加工。

3. 组件组装：在这一环节中，各个零部件将按照设计要求进行组装。

电路板需要焊接各种元器件，按键需要固定在外壳上，显示屏需要与控制板连接等。

组装过程中需要严格控制工艺，确保各个部件的连接牢固、稳定。

4. 功能调试：完成组装后，需要对插件进行功能调试。

工作人员通过连接电源和计算机等设备，检查插件的各项功能是否正常，例如插件是否能够正常连接到电源和计算机，是否能够进行数据传输等。

如果发现问题，需要进行修复或调整。

5. 包装和质量控制：调试完成后，插件需要进行包装。

包装可以采用纸盒、泡沫等材料，同时还需要配备说明书、保修卡等配件。

在包装过程中，需要对插件进行质量控制，检查外观是否完好，各个部件是否齐全等。

插件的生产工艺需要精细的操作和严格的质量控制，以确保插件的性能和质量。

同时，随着科技的发展，插件的生产工艺也在不断创新，例如采用先进的自动化设备进行加工和组装，提高生产效率和产品质量。

led照明生产工艺流程LED照明生产工艺流程一般分为以下几个步骤：芯片修剪、芯片焊接、封装组装、测试和包装。

首先是芯片修剪。

在生产开始之前，首先需要将芯片从晶圆上修剪下来。

晶圆是半导体芯片的基材，晶圆上可以生产多个芯片。

芯片修剪是通过激光或者机器切割等方式将芯片从晶圆上分离出来，以供后续步骤使用。

接下来是芯片焊接。

芯片修剪之后，需要将芯片与电路板焊接在一起。

焊接方式一般有手工焊接和自动焊接两种。

手工焊接需要操作员手工给芯片和电路板的焊盘涂抹锡膏，再使用热风枪将焊盘加热，使其与焊线焊接在一起。

自动焊接则是通过焊接机自动完成焊接过程，效率更高。

然后是封装组装。

在芯片焊接完成之后，需要将芯片进行封装，以保护芯片和提高光线的传递效率。

封装有不同的类型，例如胶封、散热封装和塑封等。

封装过程一般是将芯片放入封装材料中，再通过固化或者其他方式将封装材料固定在芯片上。

接下来是测试。

在照明产品生产完成之后，需要进行品质测试，以确保产品的质量和性能。

测试内容一般包括电气性能、光学性能和可靠性等方面的检测。

测试可以通过自动测试机器进行，也可以由操作员进行手工测试。

最后是包装。

测试通过的产品需要进行包装，以便运输和销售。

包装一般有不同的方式，例如盒装、袋装和托盘包装等。

包装过程一般是将产品放入包装盒或者袋子中，再进行封装和标记，最后放入包装箱或者托盘中，以便于运输。

以上就是LED照明生产工艺流程的基本步骤。

不同厂家和产品可能会有所差异，但总体流程大致相同。

通过这些工艺步骤，可以生产出高质量的LED照明产品，并将其应用于各个领域，为人们提供高效、节能的照明方案。

LED灯条生产工艺流程介绍！从2000年开始，由于LED光源的快速发展，灯条市场开始采用LED灯做为使用光源。

范围主要是户外装饰，室内装修，娱乐场所以及部分工业设备，汽车等轮廓边缘装饰部分，因LED本身的技术优势，很快取代霓虹灯，白枳灯等传统光源，后期随着LED芯片技术的日益成熟，LED光源颜色变化丰富，亮度更高，尤其是省电性，使用寿命长，环保等良好特点，保证了LED灯条在户外装饰照明市场的优异表现。

目前，LED灯条的制造主要集中在珠三角，尤其是深圳，东莞，中山，广州等地，大约有100多家生产性企业。

以民营企业为主。

因国内市场消费力不够，市场接受度不高。

其产品绝大部分以外销为主，同时兼顾内销。

受国家相关政策的推动，拉动内需等因素的影响，可以预见LED灯条市场还有三到五年的高速发展期。

然而，目前很多企业技术不成熟，设计产品时进入误区，一味打起价格战。

导致各类灯条产品差次不齐。

这样一是导致了产品本身的品质和稳定性等诸多问题，二是业界对灯条产品及企业的印象渐无好感，长期下去会对LED灯条市场是十分不利的。

鉴于此，本人在此给更多的朋友介绍一些灯条的知识，希望对大家有所帮助。

一、LED灯晶片LED是一整套产业链，其中处于上游的是晶片外延片的切割和生产，这也是目前LED行业最有技术含量的一个环节。

外延片主要由日本、韩国、德国提供，而台湾大陆企业的晶片，其外延片主要来自于日本和韩国，功率、光衰最好的是日本制造的，台湾广稼，晶元等的外延片来自于日本，其提供的晶片在该行业的口碑也较好。

目前日本晶原厂除对外提供外延之外，其已开始自己切割，这必将对台湾和大陆的晶片厂造成压力。

在封装环节，主要集中在台湾和大陆地区，其中台湾企业在封装领域处于世界领先地位，出现了亿光，佰鸿，东贝，光宝等一大批优质企业。

2000年前后随着蓝光晶片和白光工艺的相继问世，以及手机，背光，灯饰等应用市场的扩大化，台湾封装企业迎来了产业春天。

二、LED灯的封装以封装形式来将，从初期的直插式3MM，5MM，8MM，10MM，食人鱼。

浅谈LED制造工艺流程及细节随着20世纪90年代，人类对氮化物LED的发明、LED的效率有了非常快的发展。

随着相关技术的发展，在不久的未来LED会代替现有的照明灯泡。

近几年人们制造LED芯片过程中首先在衬底上制作氮化镓（GaN）基的外延片，外延片所需的材料源(碳化硅SiC)和各种高纯的气体如氢气H2或氩气Ar等惰性气体作为载体之后，按照工艺的要求就可以逐步把外延片做好。

接下来是对LED-PN 结的两个电极进行加工，并对LED毛片进行减薄，划片。

然后对毛片进行测试和分选，就可以得到所需的LED芯片。

由于制作LED芯片设备的造价都比较昂贵，同时也是生产的一个投资重点，具体的工艺做法，不作详细的说明。

下面简单介绍一下LED生产流程图，如下：LED生产流程图（流程工艺） （使用设备）测试芯片 芯片分选机￤ ￤排支架 （ 把芯片固定在支架座）芯片扩张机￤ ￤点 胶 点胶机 显微镜￤QC ￤固 晶 倒膜机 扩晶机 显微镜 固晶座￤QC ￤(*白光 ) 固晶烘烤 烘箱 150C／2H ￤ ￤ ￤配荧光粉 焊 线 (芯片焊两个电极) 自动焊线机 超声波焊线机 ￤ ￤ ￤点荧光粉 *二焊加固锒胶 点胶机 显微镜￤ ￤(QC白光) ￤烘烤150C／1H -- *锒胶烘烤 烘箱 电子称 抽真空机 点胶机 显微镜￤ ￤*支架沾胶 ( 支架沾胶)点胶机 烤箱 120C／20min￤ ￤(下面说明植入工艺) 植入支架 -- 灌胶机 ---- 自动灌胶机短 烤 -- 烘 箱离 模 -- 脱模机 ￤￤长 烤 烘箱 130C／6H￤ ￤－ 切 一切模具(冲床)￤ ￤测试点数 LED电脑测试机￤ QC ￤全切 冲压机及全切模￤ QC ￤分光分色 LED分选机￤ QC ￤封口包装 封口机入库一、工艺说明(植入支架)LED外型环氧树脂封装主要有以下几步：模条预热--吹尘--树脂预热--配胶--搅拌--抽真空--灌胶入支架。

所用物料：支架、LED芯片、锒胶绝缘胶(解冻,搅拌)、晶片(倒膜，扩晶)、金线、锒胶、荧光粉、胶带包装、模条(铝条，合金)、导热硅脂、焊接材料、树脂(AB胶或有机硅胶)、各种手动工具、各种测试材料（如万用表、示波器、电源等）。
