AI插件PCB设计规范

编号发出日期文件版本Ver 1.0 页数共1 页标题AI插件PCB设计规范拟制审核批准1.目的为降低人工成本压力，提升机器质量，针对使用AI插件的PCB设计做出规范和标准化，以满足AI插件工艺的要求，特制定本规范。

2.适用范围本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板设计时应遵循的技术规范。

本标准适用于采用自动插件机印制板的设计。

3、设计要求3.1、A.I插件印制板的外形及要求3.1.1.印制板外形应为长方形或正方形，；最大尺寸为：450mmX450mm，最小尺寸为：50mmX50mm。

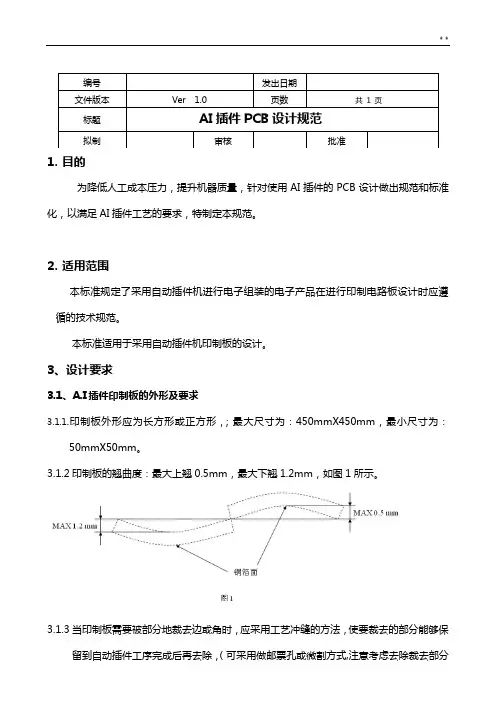

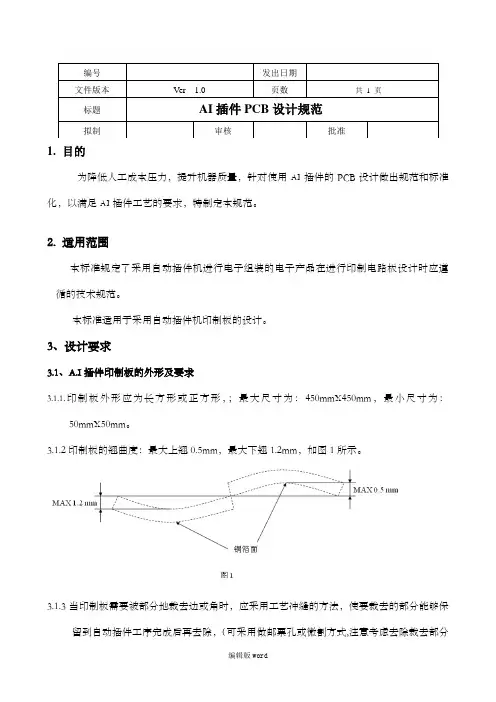

3.1.2印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如图1所示。

3.1.3当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，（可采用做邮票孔或微割方式,注意考虑去除裁去部分的方便性）如图2所示。

3.1.4 边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。

开口与附近角的距离要大于35mm；同一边上不要超过5个开口；尽量避免在长边上开口；如图3所示。

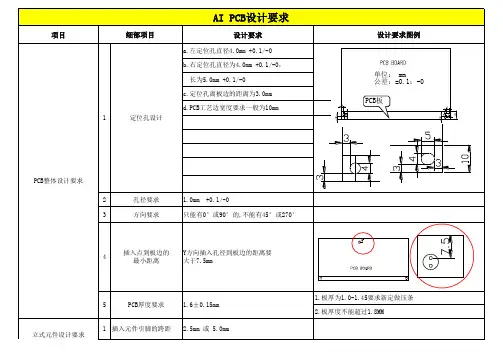

3.2 印制板的插机定位孔3.2.1.采用AI插件的印制板应在最长的一条边上设置主副两个电插定位孔。

如图4所示（元件面）。

其中左下角为主定位孔，孔径为Ø4.0mm；右下角为副定位孔，其孔径尺寸应为Ø4.0mm的鹅蛋形定位主定位孔副定位孔3.2.2两定位孔的中心轴连线平行于最长边，离最长边的距离为5.0±0.1mm，主定位孔与左边的距离为5.0±0.1mm，副定位孔孔边与右边的距离应不小于3.0mm，定位孔周围从孔边向外至少2mm范围内应覆铜箔以增加板的机械强度。

3.2.3主副两定位孔的中心距L的优选系列为：290mm、235mm、350mm，误差为±0.1。

3.2.4 AI插件PCB定位孔在元件面标记符号图中用方框标示。

自动插件PCB设计要求1.目的为降低人工成本压力，提升机器质量，针对使用AI插件的PCB设计做出规范和标准化，以满足AI插件工艺的要求，特制定本规范。

2.适用范围本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板设计时应遵循的技术规范。

本标准适用于采用自动插件机印制板的设计。

3、设计要求3.1、A.I插件印制板的外形及要求3.1.1.印制板外形应为长方形或正方形，；最大尺寸为：450mmX450mm，最小尺寸为：50mmX50mm。

3.1.2印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如图1所示。

3.1.3当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，（可采用做邮票孔或微割方式,注意考虑去除裁去部分的方便性）如图2所示。

3.1.4 边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。

开口与附近角的距离要大于35mm；同一边上不要超过5个开口；尽量避免在长边上开口；如图3所示。

3.2 印制板的插机定位孔3.2.1.采用AI插件的印制板应在最长的一条边上设置主副两个电插定位孔。

如图4所示（元件面）。

其中左下角为主定位孔，孔径为Ø4.0mm；右下角为副定位孔，其孔径尺寸应为Ø4.0mm 的鹅蛋形定位3.2.2两定位孔的中心轴连线平行于最长边，离最长边的距离为5.0±0.1mm ，主定位孔与左边的距离为5.0±0.1mm ，副定位孔孔边与右边的距离应不小于3.0mm ，定位孔周围从孔边向外至少 2mm 范围内应覆铜箔以增加板的机械强度。

3.2.3主副两定位孔的中心距L 的优选系列为：290mm 、235mm 、350mm ，误差为±0.1。

3.2.4 AI 插件PCB 定位孔在元件面标记符号图中用方框标示。

3.3 印制板的非AI 插件区3.3.1在非AI 插件区内布置的元件（其插孔在此区内）不适用于AI 插件,如该部分确需布件，就需采用手工插件。

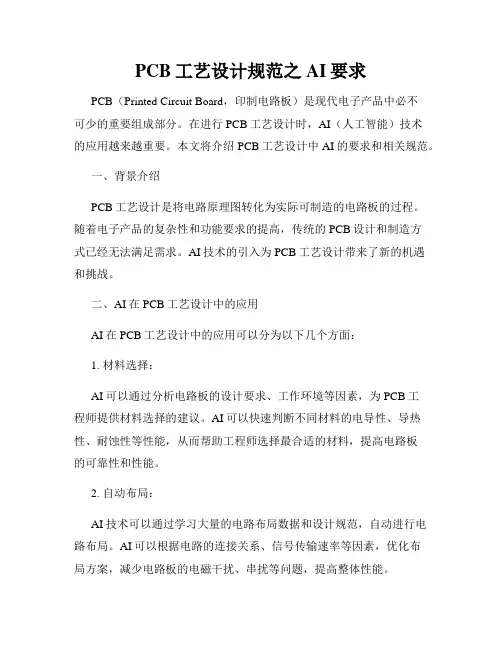

PCB工艺设计规范之AI要求PCB（Printed Circuit Board，印制电路板）是现代电子产品中必不可少的重要组成部分。

在进行PCB工艺设计时，AI（人工智能）技术的应用越来越重要。

本文将介绍PCB工艺设计中AI的要求和相关规范。

一、背景介绍PCB工艺设计是将电路原理图转化为实际可制造的电路板的过程。

随着电子产品的复杂性和功能要求的提高，传统的PCB设计和制造方式已经无法满足需求。

AI技术的引入为PCB工艺设计带来了新的机遇和挑战。

二、AI在PCB工艺设计中的应用AI在PCB工艺设计中的应用可以分为以下几个方面：1. 材料选择：AI可以通过分析电路板的设计要求、工作环境等因素，为PCB工程师提供材料选择的建议。

AI可以快速判断不同材料的电导性、导热性、耐蚀性等性能，从而帮助工程师选择最合适的材料，提高电路板的可靠性和性能。

2. 自动布局：AI技术可以通过学习大量的电路布局数据和设计规范，自动进行电路布局。

AI可以根据电路的连接关系、信号传输速率等因素，优化布局方案，减少电路板的电磁干扰、串扰等问题，提高整体性能。

3. 线路优化：AI可以通过分析电路板上的线路连接方式，自动进行线路优化。

AI 可以判断线路的长度、角度、层间穿孔等因素，优化线路的走向，减少电路的延迟和功耗，提高信号的稳定性和精度。

4. 故障诊断：AI可以通过学习已有的故障案例和测试数据，进行故障诊断。

当电路板发生故障时，AI可以根据实际测试数据进行快速判断，并给出相应的修复方案，提高故障排除的效率和准确性。

三、AI要求和规范为使AI技术在PCB工艺设计中发挥最大的作用，有以下几个要求和规范：1. 数据准确性：AI所需的数据应该准确无误，包括电路原理图、工作环境参数、材料数据等。

只有在数据准确的基础上，AI才能给出准确的建议和决策。

2. 算法优化：PCB工艺设计中的AI算法需要不断优化和改进。

随着电子产品的技术发展和需求变化，AI算法也需要不断更新。

编号发出日期文件版本Ver 1.0 页数共1 页标题AI插件PCB设计规范拟制审核批准1.目的为降低人工成本压力，提升机器质量，针对使用AI插件的PCB设计做出规范和标准化，以满足AI插件工艺的要求，特制定本规范。

2.适用范围本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板设计时应遵循的技术规范。

本标准适用于采用自动插件机印制板的设计。

3、设计要求3.1、A.I插件印制板的外形及要求3.1.1.印制板外形应为长方形或正方形，；最大尺寸为：450mmX450mm，最小尺寸为：50mmX50mm。

3.1.2印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如图1所示。

3.1.3当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，（可采用做邮票孔或微割方式,注意考虑去除裁去部分的方便性）如图2所示。

3.1.4 边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。

开口与附近角的距离要大于35mm；同一边上不要超过5个开口；尽量避免在长边上开口；如图3所示。

3.2 印制板的插机定位孔3.2.1.采用AI插件的印制板应在最长的一条边上设置主副两个电插定位孔。

如图4所示（元件面）。

其中左下角为主定位孔，孔径为Ø4.0mm；右下角为副定位孔，其孔径尺寸应为Ø4.0mm的鹅蛋形定位副定位孔主定位孔3.2.2两定位孔的中心轴连线平行于最长边，离最长边的距离为5.0±0.1mm，主定位孔与左边的距离为5.0±0.1mm，副定位孔孔边与右边的距离应不小于3.0mm，定位孔周围从孔边向外至少2mm范围内应覆铜箔以增加板的机械强度。

3.2.3主副两定位孔的中心距L的优选系列为：290mm、235mm、350mm，误差为±0.1。

3.2.4 AI插件PCB定位孔在元件面标记符号图中用方框标示。

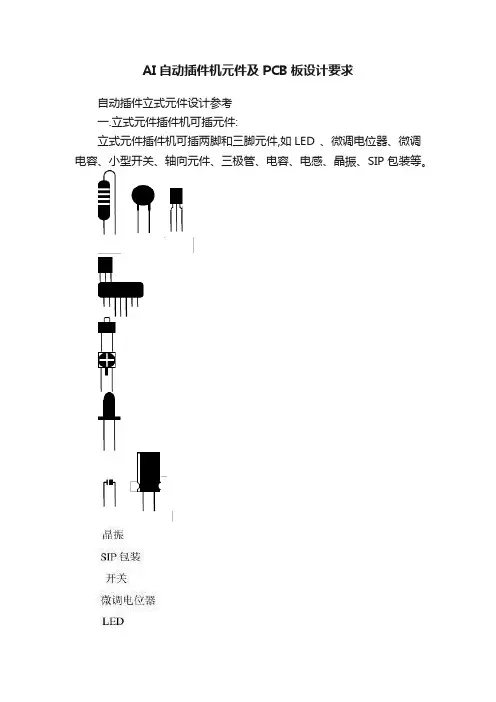

AI自动插件机元件及PCB板设计要求自动插件立式元件设计参考一.立式元件插件机可插元件:立式元件插件机可插两脚和三脚元件,如LED 、微调电位器、微调电容、小型开关、轴向元件、三极管、电容、电感、晶振、SIP 包装等。

二:立式元件要求 1.元件来料必须有编带:2.元件外形尺寸要求 A.两脚元件三.元件密度要求:在进行插件时，如果元件间的密度过大，会令已插入的元件被正要插入的元件碰松(掉).或正要插入的元件被已插入的元件碰飞，这样会造成过多的插件不良。

因此元件的密度在情况允许下应不要过密。

注:MIN(r1,r2)表示取r1和r2中最小的值，例r1=3.0,r2=5.0,则MIN(r1,r2)=3.0四.立式元件孔位要求平行或垂直(偏差不超过0.05mm,同卧式元件要求一样)五.元件极向要求对于有极性的立式元件,如三极管、二极管、电解电容、LED 等,要求极性方向一致,(通常规定X 方向元件负极向左,Y 方向元件负极向上)。

否则自动插件机生产效率降低,编制插件机程序困难,浪费插件机站位(如果方向不一致,同一种元件要占用2个站位,若方向一致,只需一个站位),而且人手补件时较难辨认极性,容易插反. * 此点对于人手插件PCB设计同样适用六. PCB 元件孔跨度C(C1)的要求.七X 方向元件负极全部向左 Y 方向元件负极全部向上 GOOD 极性不统一:负极向左向右向上向下均有 NO GOODD1:元件脚直径 D2:元件孔直径请注意：此孔径比较大，如果用人手插件，会产生浮脚、锡点不良等质量问题。

因此在设计时应明确该元件是手插还是机插。

八. 增加白油保护层如果PCB 铜皮面线路较密,自动插件时容易造成元件与相邻铜皮短路，因此在设计PWB 时应在元件焊盘加白油保护.请注意立式元件的弯脚与卧式元件的弯脚不一样，其元件的弯脚是向两边呈45°弯曲成形的。

其白油层请参考以下图示一:1W,1/2W,1/4W,1/6W,1/8W电阻、1N41418、1N4007二极管和1W以下的稳压管(包括1W)二:卧式元件及输入编带要求A:编带辐度差:42.00mm(±1.00mm)B:元件引线距离(元件间距):5.0mmC:最大允许引线伸出编带外长度:1.0mmD: 元件引线直径:0.41-0.81mmE:元件体直径:最大5.0mmF:元件引线平直度容差:±0.5mmG:元件跨距: 5.08-20.00mm三 PCB设计要求3.1一块拼版PCB上如AI元件小于20PCS以下，一般不考虑作AI处理。

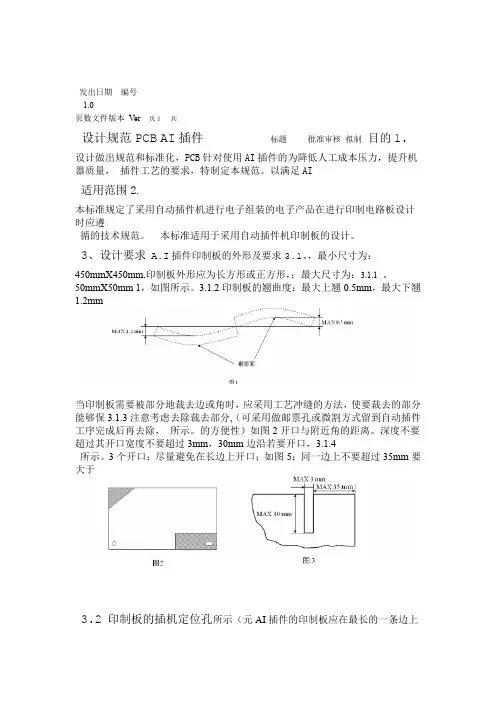

发出日期编号1.0页数文件版本Ver 页1 共设计规范PCB AI插件标题批准审核拟制目的1.设计做出规范和标准化，PCB针对使用AI插件的为降低人工成本压力，提升机器质量，插件工艺的要求，特制定本规范。

以满足AI适用范围2.本标准规定了采用自动插件机进行电子组装的电子产品在进行印制电路板设计时应遵循的技术规范。

本标准适用于采用自动插件机印制板的设计。

3、设计要求 A.I插件印制板的外形及要求3.1、，最小尺寸为：450mmX450mm.印制板外形应为长方形或正方形，；最大尺寸为：3.1.1。

50mmX50mm 1，如图所示。

3.1.2印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保3.1.3注意考虑去除裁去部分,（可采用做邮票孔或微割方式留到自动插件工序完成后再去除，所示。

的方便性）如图2开口与附近角的距离。

深度不要超过其开口宽度不要超过3mm，30mm边沿若要开口，3.1.4所示。

3个开口；尽量避免在长边上开口；如图5；同一边上不要超过35mm要大于3.2 印制板的插机定位孔所示（元AI插件的印制板应在最长的一条边上设置主副两个电插定位孔。

如图43.2.1.采用；右下角为副定位孔，其孔径尺寸应。

其中左下角为主定位孔，孔径为?4.0mm件面）?4.0mm的鹅蛋形定位为副定位孔孔主定位，主定位孔与左边5.0±0.1mm3.2.2两定位孔的中心轴连线平行于最长边，离最长边的距离为定位孔周围从孔边3.0mm，0.1mm，副定位孔孔边与右边的距离应不小于的距离为5.0±范围内应覆铜箔以增加板的机械强度。

向外至少2mm 0.1，误差为±。

290mm、235mm、350mmL3.2.3主副两定位孔的中心距的优选系列为：PCB定位孔在元件面标记符号图中用方框标示。

3.2.4 AI插件插件区印制板的非AI3.3如该部分确需布件，插件,AI3.3.1在非插件区内布置的元件（其插孔在此区内）不适用于AI 就需采用手工插件。

AI插件PCB设计规范

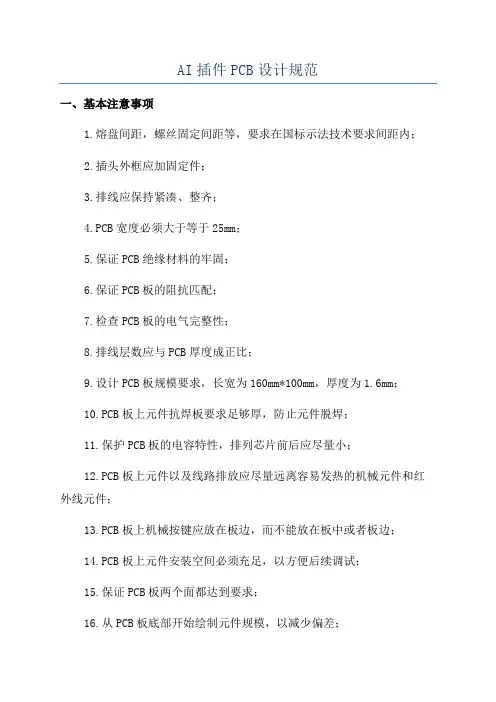

一、基本注意事项
