基于距离选通的非视域成像技术实验韩宏伟;钟炜【摘要】介绍了采用距离选通技术进行非视域成像探测的原理,基于窄脉冲激光器和选通型成像器件搭建了非视域主动成像实验系统.以玻璃作为中介反射面,以黑白条纹靶板作为目标,对目标和周围环境处于不同光照情形时,系统的非视域成像效果进行测试.结果表明,基于距离选通的非视域成像技术是一种能够在不同光照条件下实现对视觉盲区进行有效观察的成像技术.【期刊名称】《光学仪器》【年(卷),期】2015(037)003【总页数】6页(P220-225)【关键词】距离选通;非视域成像;背景光【作者】韩宏伟;钟炜【作者单位】海军工程大学兵器工程系,湖北武汉430033;海军工程大学兵器工程系,湖北武汉430033【正文语种】中文【中图分类】TN29借助光滑墙壁或窗户的反射间接成像，以实现对由于墙壁或街道拐角等遮挡而形成的无法直接观察的视觉盲区进行观察的技术称为非视域成像技术［1-2］。
由于能够绕过拐角或障碍物的遮挡对目标成像，该技术在城市巷战、反恐、灾难救援等方面都具有较大的应用潜力［2］。
瑞典国防研究局（FOI）和德国FGAN-FOM实验室于2006-2007年联合开展了非视域成像技术的外场实验［3-4］，其实验系统采用1.5μm波长的激光器和Intevac公司的选通型红外相机，配备500 mm的镜头。
实验中，系统距墙面90 m，激光以30°的入射角照射墙面。
当以墙面上的窗户玻璃作为中介反射面时，可以获得距离墙面20 m的持枪站立人员和30 m的汽车牌照图像。
当激光照射窗户周围的墙砖、混凝土和金属，而探测器仍通过窗户玻璃接收目标反射光时，可以获得铝箔制成的合作目标图像以及非常微弱的30 m处的汽车牌照图像。
2010年，FOI采用Obzerv公司的主动式距离选通夜视系统进行实验，该系统采用波长为860 nm的激光器。
实验时使用的中介反射面曲率半径约1.5 m的光洁喷漆曲面（汽车外壳），由于损耗因子较大，只能获得距汽车1.5 m处的人员图像［5］。

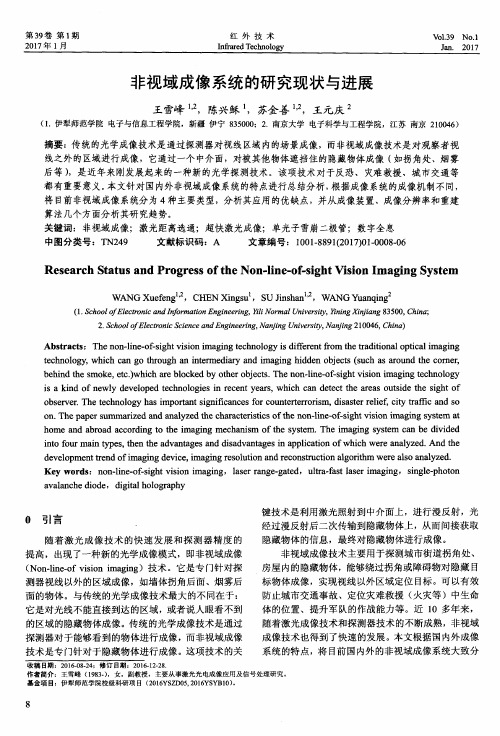

非视域成像系统的研究现状与进展王雪峰;陈兴稣;苏金善;王元庆【摘要】传统的光学成像技术是通过探测器对视线区域内的场景成像,而非视域成像技术是对观察者视线之外的区域进行成像,它通过一个中介面,对被其他物体遮挡住的隐藏物体成像(如拐角处、烟雾后等),是近年来刚发展起来的一种新的光学探测技术.该项技术对于反恐、灾难救援、城市交通等都有重要意义.本文针对国内外非视域成像系统的特点进行总结分析,根据成像系统的成像机制不同,将目前非视域成像系统分为4种主要类型,分析其应用的优缺点,并从成像装置、成像分辨率和重建算法几个方面分析其研究趋势.%The non-line-of-sight vision imaging technology is different from the traditional optical imaging technology,which can go through an intermediary and imaging hidden objects (such as around the comer,behind the smoke,etc.)which are blocked by other objects.The non-line-of-sight vision imaging technology is a kind of newly developed technologies in recent years,which can detect the areas outside the sight of observer.The technology has important significances for counterterrorism,disaster relief,city traffic and so on.The paper summarized and analyzed the characteristics of the non-line-of-sight vision imaging system at home and abroad according to the imaging mechanism of the system.The imaging system can be divided into four main types,then the advantages and disadvantages in application of which were analyzed.And the development trend of imaging device,imaging resolution and reconstruction algorithm were also analyzed.【期刊名称】《红外技术》【年(卷),期】2017(039)001【总页数】6页(P8-13)【关键词】非视域成像;激光距离选通;超快激光成像;单光子雪崩二极管;数字全息【作者】王雪峰;陈兴稣;苏金善;王元庆【作者单位】伊犁师范学院电子与信息工程学院,新疆伊宁835000;南京大学电子科学与工程学院,江苏南京210046;伊犁师范学院电子与信息工程学院,新疆伊宁835000;伊犁师范学院电子与信息工程学院,新疆伊宁835000;南京大学电子科学与工程学院,江苏南京210046;南京大学电子科学与工程学院,江苏南京210046【正文语种】中文【中图分类】TN249随着激光成像技术的快速发展和探测器精度的提高，出现了一种新的光学成像模式，即非视域成像（Non-line-of vision imaging）技术。
