盾构法施工毕业设计一、选题背景盾构法是一种地下隧道施工方法,其具有高效、低噪音、低振动、对周边环境影响小等优点。
随着城市化进程的不断推进,地下隧道在城市中的应用越来越广泛。
因此,盾构法的施工工艺和技术越来越重要。
本毕业设计选取盾构法施工技术为研究对象,目的在于深入了解盾构法的施工工艺和技术,探究其优缺点,提出优化建议,为盾构法施工提供参考。
二、毕业设计任务1. 盾构法施工的基本原理和工艺流程2. 盾构机结构和使用方法3. 盾构法施工中的安全注意事项和质量控制要点4. 盾构法施工的优缺点分析5. 针对盾构法施工存在的问题提出改进措施三、设计内容1. 盾构法施工的基本原理和工艺流程盾构法施工是一种地下隧道施工方法,其工艺流程主要包括以下步骤:(1)确定隧道的线路、断面和纵坡等参数。
(2)施工前的土层处理,包括土层的钻探、地质勘察和地基加固等。
(3)盾构机的开挖和推进,包括盾构机的拆卸、拼装、调试和安装等。
(4)管片贯通和拼装,包括管片加固和管片拼装等。
(5)隧道内部的通风、照明和排水等建设。
(6)固定和修补隧道内部的外壳和水泥灌浆等。
(7)隧道施工结束后的清理和检查。
2. 盾构机结构和使用方法盾构机的结构主要包括进口压力室、工作室、出口压力室、主推进缸、前推进缸、翻转筒、切削刀盘、土传输机、注浆装置等部件。
盾构机的使用方法如下:(1)盾构机的前端安装切削刀盘。
(2)切削刀盘开始工作后,从地面往盾构机内不断投放土料。
(3)土料通过土传输机和注浆装置,被输送到地面上。
(4)随着盾构前进,工作室后部会形成一个新形态的隧道。
(5)在管片贯通和拼装时,盾构机停止推进,并利用翻转筒将盾构机翻转至管片位置上方。
(6)管片加固后,盾构机继续推进。
3. 盾构法施工中的安全注意事项和质量控制要点盾构法施工中,安全意外和质量问题的出现会对施工周期和成本产生严重影响。
因此,在盾构法施工中应注意以下安全和质量要点:(1)在施工前应进行充分的地质勘察和土层处理。
盾构毕业设计引言盾构是一种常用于地下工程中的隧道开挖技术,具有快速、高效、安全等优点。
因此,盾构技术在现代城市建设中得到广泛应用。
随着城市化进程的加快,对盾构技术的需求也在不断增长。
为了进一步提高盾构技术的质量和效率,本文将探讨盾构毕业设计的相关内容。
盾构技术概述盾构是一种静力掘进方法,通过在地下挖掘隧道时使用盾构机械进行推进。
盾构机械由盾构机和配套设备组成,可以根据工程需要进行定制。
盾构机械通常由刀盘、螺旋输送机、脱泥装置、推进液供应系统等部分组成,确保隧道开挖的顺利进行。
盾构毕业设计的目标盾构毕业设计的目标是设计一个能够满足实际工程需求的盾构机械。
具体而言,该设计需要考虑以下方面:1.功能需求:盾构机械需要具备可靠的推进功能,能够适应不同地质条件下的隧道开挖工作。
2.安全性:盾构机械需要具备可靠的安全系统,能够及时发现和处理故障,确保操作人员的安全。
3.效率:盾构机械需要具备高效的工作性能,能够完成预定的工程任务,并具备快速更换刀盘等配件的能力。
盾构毕业设计的步骤1. 需求分析在设计盾构机械之前,需要进行充分的需求分析。
这包括分析盾构工程的特点、难点,以及现有盾构机械存在的问题和不足。
2. 方案设计根据需求分析的结果,设计一个创新的盾构机械方案。
在方案设计中需要考虑盾构机械的结构、工作原理、动力系统等方面。
3. 模型制作和测试根据方案设计的结果,制作盾构机械的模型,并进行各项测试。
测试需要包括盾构机械的推进性能、安全性能、可靠性等方面。
4. 效果评估和改进根据测试结果,评估盾构机械的效果,并对设计进行改进。
改进可能包括优化盾构机械的结构、调整工作参数等方面。
5. 报告撰写根据设计过程和结果,撰写盾构毕业设计报告。
报告需要包括设计目标、设计过程、测试结果、效果评估和改进等内容。
结论通过盾构毕业设计,可以提高对盾构机械设计的理解,培养设计能力和创新意识。
同时,该设计可以为城市化建设提供更加先进、高效、安全的盾构技术,推动城市建设的进一步发展。
区间盾构毕业设计区间盾构是一种先进的地下隧道施工技术,它在城市地下空间的开发中起到了重要的作用。
作为一个毕业设计课题,研究区间盾构的设计与施工,对于提高工程质量和效率具有重要意义。
本文将从区间盾构的原理、设计要点和施工过程等方面进行探讨。
一、区间盾构的原理区间盾构是一种特殊的盾构技术,它主要用于地下隧道的施工。
与传统盾构相比,区间盾构具有更高的适应性和灵活性。
其原理是通过将隧道分为若干个区间,分别进行盾构施工。
每个区间都有自己的推进机和盾构机,可以独立进行施工。
这样不仅可以提高施工效率,还可以减少对周围环境的影响。
二、区间盾构的设计要点在进行区间盾构的设计时,需要考虑以下几个要点:1. 隧道设计:首先需要确定隧道的设计参数,包括隧道的长度、宽度和高度等。
这些参数将直接影响到盾构机的选择和施工工艺的确定。
2. 盾构机选择:根据隧道的设计参数和地质条件,选择合适的盾构机。
盾构机的选择要考虑到推进力、转弯半径和施工速度等因素。
3. 施工工艺:确定区间盾构的施工工艺,包括推进方式、注浆方式和支护方式等。
不同的施工工艺会对工程质量和施工效率产生重要影响。
4. 地质勘察:进行详细的地质勘察,获取地下隧道的地质信息。
地质勘察结果将为盾构施工提供重要参考,帮助确定施工工艺和支护措施。
三、区间盾构的施工过程区间盾构的施工过程主要包括以下几个步骤:1. 准备工作:包括场地平整、设备调试和施工人员培训等。
准备工作的完成将为后续的施工工作打下基础。
2. 推进工作:将盾构机放入隧道起点,通过推进机推动盾构机向前推进。
在推进过程中,需要根据地质条件进行注浆和支护。
3. 盾构机转场:当一个区间的施工完成后,需要将盾构机转移到下一个区间。
这个过程需要精确的计划和操作,以确保盾构机的安全转移。
4. 施工质量控制:在整个施工过程中,需要进行严格的质量控制。
包括地质勘察、注浆和支护等环节的质量检查,以确保工程质量符合要求。
四、区间盾构的应用与发展区间盾构技术在城市地下空间的开发中发挥着越来越重要的作用。
地铁区间隧道结构设计前言一. 地下铁道的基本功能及特点地下铁道(metro subway)是指,在大城市下的地下修筑隧道、铺设轨道,以电动快速列车运送大量乘客的公共交通体系,简称地铁。
在城市郊区,地铁线路可延伸至地面或高架桥上。
地铁运输几乎不占街道面积,不干扰地面交通,有些国家称它为“街外运输”,或称为“有轨公共交通线”(mass transit railway)。
它是解决城市交通拥挤问题,并能大量快速、安全运送旅客的一种现代化交通工具。
随着国民经济的发展,城市人口的大量增加,机动车和非机动车数量迅速增长,市区的客运交通流量猛增,城市规模随之不断扩大,这样就使城市中空气污染、噪音、交通拥挤等影响城市居民生活的因素逐渐突出,于是居民区就需要向城市郊区扩展。
在上下班时和节假日,城市交通更显得拥挤混乱。
原有的城市道路面积和城市面积的比例(道路率)是受城市发展历史制约等,一般不容易改变,想通过拆迁改造城市交通状况是极其困难的,甚至是不可实现的。
如上海市人均道路面积仅为2.2m²,要增加道路面积非常困难。
因此,许多干道的交通堵塞状况日益严重。
目前很多城市道路交通的平均车速已下降至10km/h以下,很多路口交通负荷度已经很饱和。
根据国内、外的经验,建设大容量快速轨道交通包括地铁和轻轨运输是缓解交通紧张状况的有效途径。
尤其是在市内,建设地铁,向地下发展是今后城市发展的一种趋势。
地下铁道在城市客运交通中的主要作用有以下几个方面:1.能满足大客运量的需要。
一条低铁道单方向每小时的运送能力可达4~6万人次,为公共汽车的6倍至8倍,为轻轨交通的2倍多。
完善的地下铁道系统会成为城市公共交通系统的骨干,可担负起城市客客运量的一般左右(实例见下表)表0—1 地下铁道与公共电、汽车客运量比较表实例2.地铁列车以平均每小时35~40km的速度运行,且一般不存在堵车问题,所以省时、快速、方便,减少了乘客出行时间和体力消耗。
地铁车站和区间隧道的设计和选型(推荐5篇)第一篇:地铁车站和区间隧道的设计和选型一、地铁车站的建筑设计地铁车站的分类1.1 按照车站埋深分:浅埋车站、深埋车站1.2 按照车站运营性质分:中间站、区域站、换乘站、枢纽站、联运站、终点站1.3 按照车站结构断面形式分:矩形断面、拱形断面、圆形断面、其他1.4 按车站站台形式分:岛式、侧式、岛侧混合式地铁车站建筑及平面布局2.1 地铁车站的组成地铁车站由车站主体(站台、站厅、生产、生活用房)、出入口及通道、通风道及地面通风厅等三大部分组成。
车站建筑又可概括为以下部分组成:乘客使用空间、运营管理用房、技术设备用房、辅助用房。
2.2 车站总体平面布置按照以下流程确定:前期工作(设计资料的收集、现场调查、构思),确定车站中心位置及方向,选定车站类型,合理布置车站出入口、通道、通风道与地面通风厅。
车站建筑设计 3.1 车站设计 3.1.1 设计原则(1)根据车站规模、类型及平面布置,合理组织人流路线,划分功能分区。
(2)车站一般宜设在直线上。
(3)车站公用区间划分为付费区和非付费区。
(4)隔、吸声措施。
(5)无障碍通行。
3.1.2平剖面设计(1)车站规模确定。
确定车站外形尺寸大小、层数和站房面积,确定车站规模大小。
(2)车站功能分析。
确定车站乘客流线、工作人员流线、设备工艺流线等,以便于合理进行车站平剖面布置。
1(3)站厅设计。
主要解决客流出入的通道口、售票、进出站检票、付费区与非付费区的分隔、站厅与站台的上下楼梯与自动楼梯的位置等。
(4)站台设计。
确定站台形式、站台层的有效长度、宽度和站台高度,然后进行站台层公共区(上、下车与候车区及疏散通路)的设计。
(5)主要房间布置。
包括变电所、环控用房、主副值班室、车站控制室、站长室等,一般设置在站厅和站台层的两端。
(6)车站主要设施布置。
包括楼梯、自动扶梯、电梯、售检票设施等的布置和各部位通过能力的设计,按照有关规范执行。
隧道工程毕业设计(地铁)本文将介绍一份隧道工程毕业设计,其主题是地铁。
该毕业设计旨在解决在城市交通网络中地铁所面临的问题,并提出一套有针对性的设计解决方案。
设计背景在如今城市化进程加速、人口日渐增长的社会环境下,城市交通愈发受到人们的关注和重视。
城市交通系统的完善与发展是加速城市化和城市现代化进程的重要举措之一。
然而,地铁的建设涉及技术、资金、环保等问题,其前景不仅仅受到经济和政治尤其是政治因素的影响,还有其他更加重要的因素,例如地铁站的选址、车站设计等问题。
设计目的本毕业设计旨在解决城市地铁建设中的一些问题,并为地铁线路和车站提供有针对性的解决方案。
具体而言,本毕业设计的目的包括:1. 分析城市地铁建设中常见的问题,例如选址、车站设计等方面的问题;2. 提出一套系统化、有针对性的解决方案,帮助城市地铁建设更加顺畅和高效;3. 尝试着从环保和节能的角度思考地铁建设。
设计内容本毕业设计包含以下四个部分:1. 研究背景与意义:通过对城市地铁建设的背景、意义和目的进行深入剖析,展示地铁建设对城市发展的重要作用;2. 基础理论研究:对选址、车站设计方面的基础理论进行研究,为后续的解决方案提供基础分析;3. 设计解决方案:通过分析基础理论,并探讨实际案例,展示解决方案的地址、车站设计、环保等方面的优势;4. 结论:总结本毕业设计,通过对前文研究和分析的综合总结,展示本毕业设计的应用前景和意义。
设计步骤1. 研究背景与意义:首先,通过大量的文献查阅和实地走访等方式,对城市地铁建设的背景、意义和目的进行剖析。
具体而言,应该关注地铁建设背后的比较深层次的经济、政治、文化等因素,以及地铁建设目的是为了缓解城市交通拥堵的现象等。
2. 基础理论研究:对于对选址、车站设计等方面的基础理论的研究可以采用历史资料、文献查找、采访等多种方法。
具体而言,应该收集大量的案例,了解不同地铁线路的选址和设计优劣,通过对优质案例的深入分析,为后续设计解决方案打下基础。
地铁盾构工程毕业设计方案
在本次毕业设计中,我将首先对地铁盾构工程的基本原理和施工流程进行深入研究和分析,了解盾构机的主要部件和工作原理,以及在实际施工中可能遇到的问题和挑战。
其次,我
将调研当前盾构工程领域的最新技术和装备,包括盾构机的结构设计、控制系统、刀盘和
导向系统等方面的创新技术,以及在施工过程中可能用到的辅助设备和工具。
通过对现有
技术和设备的分析和对比,我将提出一系列可行的设备优化方案和施工技术改进措施,以
提高地铁盾构工程的施工效率和质量。
为了验证设备优化方案和施工技术改进措施的可行性和有效性,我将选取一个实际地铁盾
构工程项目作为案例,并进行实地调研和数据采集。
通过对施工现场的观察和数据分析,
我将评估设备优化方案和施工技术改进措施对施工效率和质量的影响,从而验证毕业设计
的可行性和实用性。
在毕业设计的最后阶段,我将根据调研和实地调查的结果,编写毕业设计论文并进行答辩。
在论文中,我将详细介绍地铁盾构工程的基本原理和施工流程,分析现有技术和设备的优
缺点,提出设备优化方案和施工技术改进措施,并结合实际案例对其有效性进行验证。
同时,我还将总结毕业设计的研究成果和创新点,并展望地铁盾构工程领域的未来发展方向。
通过本次毕业设计,我将深入了解地铁盾构工程的建设技术和设备,并提出可行的设备优
化方案和施工技术改进措施,为地铁盾构工程领域的发展和进步做出贡献。
同时,本次毕
业设计也将是我在学术研究和工程实践中的一次宝贵经验,为我未来的职业发展奠定基础。
本科生毕业设计(论文)中文题目:北京地铁六号线盾构区间隧道结构设计英文题目: The Tunnel Structure Design of Shield Interval of BeijingMetro Line 6姓名:学号:学院:专业:班级:指导教师:职称:完成日期: 2010 年 1 月 10 日1 工程概况北京地铁十号线二期工程17标盾构井~终点段工程分别采用矿山及明挖施工,采用明挖施工(含人防防护单元),长29.6m;部分采用矿山法施工,长约110m,终点25m暗挖段初支已施做,后采用盾构法施工。
由于本区间与10号线一期起点相接,导致区间工法比较复杂。
根据业主提供的资料,一期起点~巴沟站区间发生过变更,变更后的区间长度比原设计缩短了50m,在原设计中此50m范围内区间线路为直线段,双连拱结构,采用暗挖中洞法施工。
二期火器营站~终点区间应与变更后的一期区间起点相接,经调查,根据一期起点~万柳站(巴沟站)区间的施工资料得知:此段区间变更缩短的50m中导洞、中隔墙施工完毕,两侧洞亦施工32.2m。
若将10号线二期区间与一期起点相接,二期线路必须设计成半径R=300m的曲线,经限界专业核实,一期施工的部分结构已不满足二期曲线隧道限界要求,须将已施工的直线段结构断面扩大,而采用矿山法扩大既有结构断面,无论工程造价和施工风险都比较大,考虑到此段区间场地现状为大片空地,具备明挖条件,故将不满足限界的区段采用明挖施工,在基坑内凿除侵限结构后重新施做。
表1.1 工程概况明细表1.1 风险源分级1.1.1 自身风险工程1.1.2 环境风险工程1.2 工程地质与水文地质条件1.2.1 地质概况根据《北京地铁十号线二期工程火器营站~终点区间岩土工程详细勘察报告》,本场地除表层人工填土外,勘察深度范围内岩土以第四纪沉积物为主,根据钻探资料及室内土工试验结果,按地层沉积年代、成因类型,将本工程场地勘探范围内的上层划分为人工堆积层、新近沉积地层、第四纪全新世冲洪积层、第四纪晚更新世冲洪积层4个大层,按地层岩性及其物理力学性质进步划分为7个岩上分层,各上层的岩土工程特征描述见表1.2。

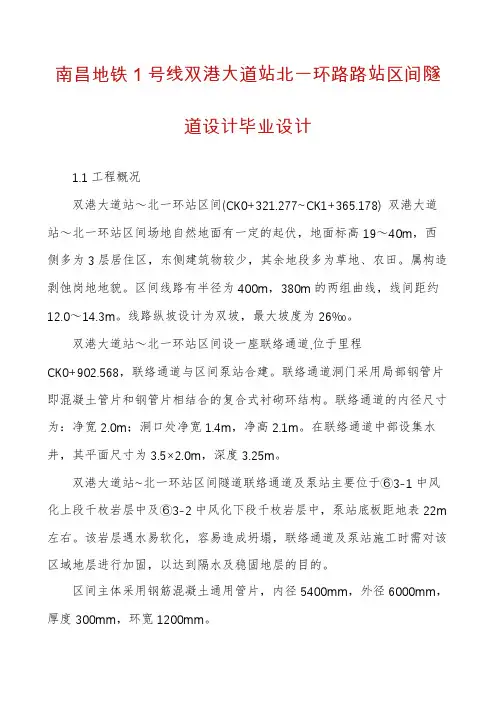

南昌地铁1号线双港大道站北一环路路站区间隧道设计毕业设计1.1工程概况双港大道站~北一环站区间(CK0+321.277~CK1+365.178) 双港大道站~北一环站区间场地自然地面有一定的起伏,地面标高19~40m,西侧多为3层居住区,东侧建筑物较少,其余地段多为草地、农田。
属构造剥蚀岗地地貌。
区间线路有半径为400m,380m的两组曲线,线间距约12.0~14.3m。
线路纵坡设计为双坡,最大坡度为26‰。
双港大道站~北一环站区间设一座联络通道,位于里程CK0+902.568,联络通道与区间泵站合建。
联络通道洞门采用局部钢管片即混凝土管片和钢管片相结合的复合式衬砌环结构。
联络通道的内径尺寸为:净宽2.0m;洞口处净宽1.4m,净高2.1m。
在联络通道中部设集水井,其平面尺寸为3.5×2.0m,深度3.25m。
双港大道站~北一环站区间隧道联络通道及泵站主要位于⑥3-1中风化上段千枚岩层中及⑥3-2中风化下段千枚岩层中,泵站底板距地表22m 左右。
该岩层遇水易软化,容易造成坍塌,联络通道及泵站施工时需对该区域地层进行加固,以达到隔水及稳固地层的目的。
区间主体采用钢筋混凝土通用管片,内径5400mm,外径6000mm,厚度300mm,环宽1200mm。
列车采用A型车,列车最高运行时速为80km/h,采用接触网馈电方式供电,牵引供电电压为直流1500V。
1.2 区段工程地质条件1.2.1主要地层工程特性①1杂填土:杂色,主要由碎块石、建筑垃圾、生活垃圾和全风化千枚岩组成,成分较杂,性能不均一。
场地仅在MA3-SGZ-13孔揭露,层顶面高程为31.98m,层厚为1.50m。
①2素填土:红褐色、黄褐色、褐黄色,可塑,主要由粘性土组成,含少量碎石。
未经碾压处理,均一性差。
全场地均有分布,层顶面高程为29.26~37.71m,层厚为0.30~5.10m。
④1粉质粘土:灰黄、褐黄色、红褐色,可塑~硬塑,含铁锰质斑点,全场地多有分布,层顶面高程为27.44~35.95m,层厚为0.6~5.5m。
本科毕业设计沈阳地铁一号线怀远门站至中街站区间盾构隧道设计王钊燕山大学2012年6月本科毕业设计沈阳地铁一号线怀远门站至中街站区间盾构隧道设计学院(系):建筑工程与力学学院专业:土木工程(岩土)学生姓名:王钊学号:0指导教师:潘慧敏答辩日期:2012年6月25日【关键字】设计燕山大学毕业设计任务书摘要中国城市化的发展必然带动城市地铁的发展。
地铁产业作为中国的朝阳产业,是中国城市根底交通设施中最有前景、最有市场的产业,发展轨道交通势在必行。
目前,修建地铁的施工方法主要有明挖法、矿山法以及盾构法。
针对沈阳的地质情况以及隧道施工对地面交通的影响等方面考虑,本设计采用盾构法修建沈阳地铁一号线怀远门~中街区间隧道方案。
因为盾构法有着良好的防渗性、施工安全快速、与埋深无关和对环境影响小等明挖法和矿山法无法比拟的优点。
本设计为沈阳地铁一号线怀远门站~中街站区间盾构隧道设计。
区间盾构隧道左线全长,右线全长。
在充分考虑隧道建筑限界的根底上,对盾构隧道的横断面进行了设计。
设计选取最不利断面,采用日本惯用法进行结构内力计算,分析出结构的弯矩、轴力、剪力。
再根据分析出的结构内力进行配筋计算,并利用所配的钢筋进行相关的管片结构强度检算、管片结构允许裂缝宽度检算、螺栓强度检算、结构抗浮检算。
关键词盾构隧道;内力计算;配筋;检算Abstractcity development will promote the development of Metro city. Subway industry as a sunrise industry in , it is Chinese city traffic infrastructure in the future, most of the market of the industry, the development of rail transportation be imperative. At present, the construction of the subway construction method are mainly open-cut method, mining method and shield. According to the geological situation of Shenyang and the influence of tunnel construction on ground transportation into consideration, the design of the shield construction of Shenyang Metro Line 1Huaiyuan Gate Street tunnel scheme. Because the shield method has a good barrier, construction safety fast, and buried depth and little influence on environment, independent of the cut-and-cover method and mine method incomparable advantages.The design of Shenyang Metro Line 1Huaiyuan Gate Station - street running design of shield tunnel. Interval shield tunnel left line full-length , length of right line of. In full consideration of the tunnel construction clearance on the basis of the shield tunnel, cross section design for.Design of selecting the most adverse section, using the Japanese usage of structure internal force calculation, analysis of structure of the bending moment, axial force, shear force. According to the analysis of internal force calculation of reinforcing bars, and the use of the reinforced related segment structure strength calculation, segment structure allows the crack width calculation, bolt strength calculation, structural anti-buoyancy calculation. Keywords Shield tunnel; calculation of internal force; reinforcement bar; check calculation目录第6章管片配筋及验算 ..................................................... 错误!未定义书签。
6.1埋深最浅截面 ........................................................ 错误!未定义书签。
6.1.1正截面配筋计算 ............................................. 错误!未定义书签。
6.1.2斜截面配筋计算 ............................................. 错误!未定义书签。
6.1.3截面复合及强度验算 ..................................... 错误!未定义书签。
6.1.4裂缝宽度验算 ................................................. 错误!未定义书签。
6.1.5环向连接螺栓检算 ......................................... 错误!未定义书签。
6.2怀远门站附近埋深截面 ........................................ 错误!未定义书签。
6.2.1正截面配筋计算 ............................................. 错误!未定义书签。
6.2.2斜截面配筋计算 ............................................. 错误!未定义书签。
6.2.3截面复合及强度验算 ..................................... 错误!未定义书签。
6.2.4裂缝宽度验算 ................................................. 错误!未定义书签。
6.2.5环向连接螺栓检算 ......................................... 错误!未定义书签。
6.3中街站附近埋深截面 ............................................ 错误!未定义书签。
6.3.1正截面配筋计算 ............................................. 错误!未定义书签。
6.3.2斜截面配筋计算 ............................................. 错误!未定义书签。
6.3.3截面复合及强度验算 ..................................... 错误!未定义书签。
6.3.4裂缝宽度验算 ................................................. 错误!未定义书签。
6.3.5环向连接螺栓检算 ......................................... 错误!未定义书签。
6.4最大埋深截面 ........................................................ 错误!未定义书签。
6.4.1正截面配筋计算 ............................................. 错误!未定义书签。
6.4.2斜截面配筋计算 ............................................. 错误!未定义书签。
6.4.3截面复合及强度验算 ..................................... 错误!未定义书签。
6.4.4裂缝宽度验算 ................................................. 错误!未定义书签。
6.4.5环向连接螺栓检算 ......................................... 错误!未定义书签。
6.5终点中街站埋深截面 ............................................ 错误!未定义书签。
6.5.1正截面配筋计算 ............................................. 错误!未定义书签。
6.5.2斜截面配筋计算 ............................................. 错误!未定义书签。
6.5.3截面复合及强度验算 ..................................... 错误!未定义书签。
6.5.4裂缝宽度验算 ................................................. 错误!未定义书签。
6.5.5环向连接螺栓检算 ......................................... 错误!未定义书签。
6.6其它检算 ................................................................ 错误!未定义书签。
6.6.1结构抗浮检算 ................................................. 错误!未定义书签。
