光控灯原理图

光控小夜灯原理小夜灯是一种常见的照明设备，通常用于提供一定的光线，使人在黑暗环境中能够看清周围的环境。

而光控小夜灯则是一种能够根据环境光的亮度自动调节亮度的小夜灯。

它的原理主要基于光敏电阻和控制电路。

光敏电阻是一种能够感应光强度的电阻器件，当光线照射到光敏电阻上时，其电阻值会发生变化。

光控小夜灯利用光敏电阻感应周围环境光的亮度，通过控制电路将其转化为对灯光亮度的调节信号。

光控小夜灯的控制电路通常由三部分组成：电源部分、光敏电阻部分和灯光控制部分。

电源部分提供电能给光控小夜灯，一般采用交流或直流电源供电。

当电源接通时，电能通过控制电路流向光敏电阻。

光敏电阻部分是光控小夜灯的核心部分，它能够感应到周围的光线亮度。

光敏电阻通常由光敏元件和固定电阻组成。

光敏元件是一种能够感应光线的材料，当光线照射到光敏元件上时，其电阻值会发生变化。

固定电阻用于调节光敏电阻的感应范围和稳定性。

灯光控制部分是根据光敏电阻的电阻值来控制灯光亮度的部分。

当光敏电阻感应到光线亮度较弱时，电阻值较高，控制电路会使灯光亮度增强；当光敏电阻感应到光线亮度较强时，电阻值较低，控制电路会使灯光亮度减弱。

通过这样的控制，光控小夜灯能够根据环境光的亮度自动调节亮度，使其在夜间提供适合的照明。

光控小夜灯的原理可以应用于许多场景，如家庭、办公室、公共场所等。

它不仅能够提供舒适的照明环境，还能够节约能源。

在白天或光线充足的环境中，光控小夜灯会自动调节亮度降低，避免浪费电能；而在夜晚或光线较暗的环境中，光控小夜灯会自动调节亮度增加，提供足够的照明。

光控小夜灯利用光敏电阻和控制电路实现对灯光亮度的自动调节，能够根据环境光的亮度提供适合的照明。

它的原理简单而实用，广泛应用于各个领域，为人们的生活带来便利和舒适。

光控节能灯电路原理图
 用NE555集成块或声控集成电路（如BH-SK-Ⅰ型、BH-SK-Ⅱ型）或光敏电阻制作的声控或光控节能灯时较普通，它既可延长灯泡使用寿命，又可以消除“常明灯”现象。

本文介绍一款常见电子元器件组成的声控光控节能灯。

很适合初学电子技术的爱好者进行小制作，不妨一试。

 一、工作原理
 下图为声控、光控节能灯电路原理图。

该电路由主电路、开关电路、检测电路及放大电路组成。

 组成桥式整流的四只二极管（VD1-VD4）和一个单向可控硅（VS）组成主路（和灯泡串联）；开关电路由开关三极管VT1和充电电路R2、C1组成；放大电路由VT2-VT5及电阻R4-R7组成；压电片PE和光敏电阻RL构成检测电路；控制电源由稳压管VD5和电阻R3构成。

 交流电源经过桥式整流和电阻R1分压后接到可控硅VS的控制极，使VS。

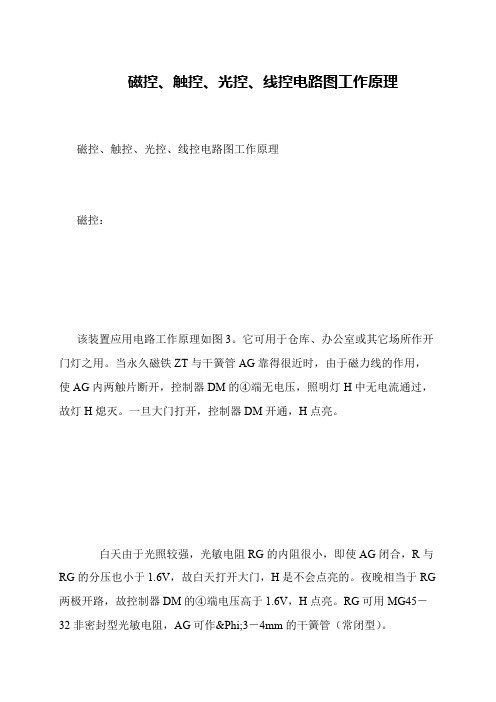

磁控、触控、光控、线控电路图工作原理
 磁控、触控、光控、线控电路图工作原理
 磁控：
 该装置应用电路工作原理如图3。

它可用于仓库、办公室或其它场所作开门灯之用。

当永久磁铁ZT与干簧管AG靠得很近时，由于磁力线的作用，使AG内两触片断开，控制器DM的④端无电压，照明灯H中无电流通过，故灯H熄灭。

一旦大门打开，控制器DM开通，H点亮。

白天由于光照较强，光敏电阻RG的内阻很小，即使AG闭合，R与RG的分压也小于1.6V，故白天打开大门，H是不会点亮的。

夜晚相当于RG 两极开路，故控制器DM的④端电压高于1.6V，H点亮。

RG可用MG45－32非密封型光敏电阻，AG可作Φ3－4mm的干簧管（常闭型）。

光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。

天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。

kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。

其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。

R2为限流电阻。

电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。

二极管vDl为保护二极管。

电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。

电阻R5、电容c3为消火花电路。

二极管vD2、电容c4为半波电流。

分立元件光控声控自动照明灯分立元件光控声控自动照明灯本文介绍的光控声控照明灯全部采用分立元件制作而成，适合电子爱好者学习基础电路的实践制作。

楼道照明是光控+声控的照明灯自动控制模式的典型应用实例。

电路图与工作原理光控声控照明灯电路原理220V交流电经桥式整流VD1一VD4、R1、VD5、C1和VS等组成整流滤波稳压电路，为后续电路提供 20V左右的直流电压。

当VTH 未触发时，VS两端电压约为23V。

当VTH被触发之后，VTH导通使VS两端电压降为0.6V左右。

在白天，当光线射到光敏电阻器RL上时，RL阻值变得很小，使VT2截止，VT3也截止。

C4正极电位为零（或很低），在晶闸管VTH的门极G上无触发电压，晶闸管不导通，使得VDl一VD4所成的桥路不通，作为负载的照明灯中无电流流过，照明灯不亮。

到了夜晚，如有声响被驻极体话筒BM接收，则VTl工作。

VT1一旦工作，C3中就会有电流流过，R6与RL（此时光敏电阻RL的阻值很大）分压使VT2基极电位增高，－VT2由截止变为饱和导通，VT2集电极电位降低，VT3随之导通，C4被迅速充电，C4正极电位升高，当升高到一定程度VTH门极G被触发导通，VTH导通后VD1一WD4所成的桥路接通，照明灯中流过较大电流而被点亮。

随后C4通过R10放电，当C4正极电位低于晶闸管VTH触发电压时，晶闸管自动关断，灯泡熄灭。

若再有声响则重复以上过程。

元器件选择•VT1和VT2选用9014型晶体管；VT3选用9015型晶体管。

•VDl一VD5选用l N4007型二极管；VD6选用1N4001或2CK 型二极管；VS选用2CW59型稳压二极管。

•VTH选用IA、耐压为600V的单向晶闸管，使用时注意所接的照明灯功率不可太大，以免损坏。

•其他元器件均无特殊要求，可按图所标型号及参数进行选用。

光控灯的工作原理
光控灯是一种能根据环境光照强度自主调节亮度的灯具。

其工作原理主要包括以下几个方面：
1. 光敏元件：光敏元件是光控灯的核心部件，通常采用光敏电阻、光敏电容或光敏二极管等。

它能根据环境光照强度的变化，产生与之相对应的电信号。

2. 模拟电路：光敏元件产生的电信号经过模拟电路放大和滤波处理后，转换成与光照强度成比例的模拟电压信号。

3. 控制电路：模拟电压信号经过控制电路处理后，转换成数字信号。

控制电路根据这一数字信号的数值，判断光照强度是否达到设定的阈值，从而决定是否打开或关闭光控灯的电源。

4. 亮度调节：当控制电路判断需打开灯具时，电路会给予光控灯电源供电，从而使灯具亮起；反之，当控制电路判断需关闭灯具时，电路会切断光控灯的电源，使其灭掉。

综上所述，光控灯通过光敏元件感应环境光照强度的变化，通过模拟和数字电路的处理，最终实现自动调节灯具亮度的功能。

这种自动调节的设计使得光控灯能更加智能、节能、环保地为人们提供舒适照明。

光控灯原理
光控灯是一种能够根据环境光线自动调节亮度的照明设备，它能够根据光线强
弱自动调节亮度，实现节能环保的效果。

光控灯的原理是基于光敏电阻的特性，通过光敏电阻感知环境光线的强弱，从而控制灯的亮度。

接下来，我们将详细介绍光控灯的原理及其工作过程。

光敏电阻是一种能够感知光线强弱的电阻，它的电阻值会随着光线强弱的变化
而变化。

在光线较强的情况下，光敏电阻的电阻值会变小；而在光线较弱的情况下，光敏电阻的电阻值会变大。

光控灯利用这一特性，通过光敏电阻感知环境光线的强弱，从而控制灯的亮度。

光控灯的工作原理可以简单概括为，当环境光线较暗时，光敏电阻的电阻值变大，控制电路会使灯具亮度增加；当环境光线较亮时，光敏电阻的电阻值变小，控制电路会使灯具亮度减小。

这样，光控灯能够根据环境光线的强弱自动调节亮度，实现节能环保的效果。

在实际应用中，光控灯通常包括光敏电阻、控制电路和灯具三部分。

光敏电阻
负责感知环境光线的强弱，将其转化为电阻值的变化；控制电路根据光敏电阻的电阻值变化，控制灯具的亮度；灯具则根据控制电路的信号调节亮度。

通过这样的设计，光控灯能够在不同环境光线下实现自动调节亮度，提高照明效果的同时节约能源。

总的来说，光控灯的原理是基于光敏电阻的特性，通过感知环境光线的强弱，
自动调节灯具的亮度，实现节能环保的效果。

光控灯在现代照明中得到广泛应用，不仅提高了照明效果，也为节能减排做出了贡献。

希望本文能帮助读者更好地理解光控灯的原理及其工作过程。

传感器课程设计之简易光控灯的设计一、设计目的与要求1、设计要求（1）初步掌握一般电子电路分析和设计的基本方法。

包括：根据设计任务和指标，确定电路方案，通过设计计算选择元器件，然后安装电路，进行调试，对结果进行分析，提出改进意见，写出设计总结报告。

（2）培养学生自学能力和独立分析、解决问题的能力。

包括：查阅参考资料、工具书，掌握电路调试的一般规律。

（3）掌握电子电路的安装、布线等基本技能。

（4）更加熟练地掌握常用电子仪器的正确使用方法。

2、设计目的利用光敏电阻设计一个简易光控灯，当用不透光的物体罩住光敏电阻时，LED 灯亮；移去遮光物体时，红色LED发光二极管不会亮。

二、设计任务（1）传感器的选型（2）电路设计（3）电路元器件的选择（4）利用Protel绘制电路图（5）焊接电路板（6）撰写说明书三、编写设计报告写出设计的全过程，附上有关资料和图纸，有总结体会。

摘要光控灯是一种能根据环境自动实现开灯关灯等功能的装置。

它是居家照明系统的主要组成部分，能够给我们的生活带来许多的方便。

光控灯的应用范围很广，例如安装在楼道的走廊灯、安装在街道外的路灯等。

同时也达到了省电节能和延长灯泡使用寿命的效果。

在本次设计中，我们做到如下功能要求：当傍晚光强减弱到一定程度的时候，光敏电阻阻值增大，由555定时器接成的施密特触发器输出高电平，电路就会自动点亮路灯；当早上光强增大到一定强度的时候，光敏电阻阻值减小，施密特触发器输出低电平，从而实现灯自动熄灭的功能。

关键词：光敏电阻；555芯片；施密特触发器；光控灯目录1 光控灯原理 (4)1.1 光控灯的意义与背景 (4)1.2 设计思路与原 (4)2 光控灯电路的设计方案 (4)2.1 方案的选择和确定 (5)2.2 元器件的选择‥ (6)2.3 主要原器件的介绍 (6)2.3.1 光敏电阻的介绍 (6)2.3.2 555芯片的介绍 (7)2.3.3 发光二极管的介绍 (8)3 总电路设计 (8)3.1电路功能模块图 (8)3.2电源模块原理 (9)3.3光控开关原理模块 (9)3.4 电路仿真和分析 (10)4 电路板的制作及调试 (10)4.1 电路板的制作 (10)4.2 测试结果 (11)5 结束语 (11)6 参考文献 (12)1、光控灯原理1.1光控灯的意义与背景站在新世纪的门槛上，我们感受到的是高速发展的现代科技。

光控灯主要知识点总结一、光控灯的工作原理光控灯主要是利用光敏元件感应周围环境光线强度，并通过电路控制灯具的亮度。

光控灯主要由光敏元件、控制电路和光源组成。

当环境光线足够亮时，光敏元件会感应到并将信号传递给控制电路，控制电路会根据信号控制光源的亮度，使灯具自动调节亮度，当环境光线不足时，光敏元件会感应到并传递信号给控制电路，控制电路会调高光源亮度，从而保证环境照明需求。

二、光控灯的应用领域1、户外照明：光控灯可以应用于街道照明、广场照明、园林照明等户外照明领域，能够根据自然光的变化自动调节亮度，省去了人工调节的麻烦，同时能够节能减排。

2、室内照明：光控灯也可以应用于室内照明，例如办公室、商场、学校等场所，能够根据室内光线情况自动调节亮度，提高照明舒适度，同时能够节能。

三、光控灯的优点1、节能环保：光控灯能够根据环境光线自动调节亮度，能够充分利用自然光，减少能源浪费，达到节能环保的效果。

2、舒适照明：光控灯能够根据环境光线自动调节亮度，能够提高照明舒适度，使人们在光线明亮时感到明媚舒适，在光线昏暗时感到温馨舒适。

3、智能化管理：光控灯能够实现自动调节亮度，不需要人工运行，节省了人力成本，同时也能够节约时间和精力，提高了照明管理的智能化水平。

四、光控灯的发展趋势随着社会经济的发展和科技的进步，光控灯在未来的应用前景非常广阔。

未来，光控灯有望在家居照明、城市照明等领域得到更广泛的应用。

随着传感器技术、智能控制技术的不断成熟，光控灯将逐渐实现自动化、智能化，为人们的生活带来更多的便利和舒适。

总之，光控灯作为一种智能化的照明产品，能够根据环境光线自动调节亮度，达到节能环保、舒适照明、智能化管理的效果。

随着科技的不断进步和应用的不断拓展，相信光控灯必将在未来得到更广泛的应用，并为人们的生活带来更多的便利和舒适。

光控自动照明灯（2）
这里介绍的光控自动照明灯，电路简单，使用方便，且流过灯泡的电流为全波交流点，所以电灯处于正常发光状态，其亮度要比）介绍的半压供给亮的多。

光控自动照明灯的电路原理如图所
220V交流经二极管VD1～VD4桥式整
VS的阳极和阴极之间，为可
R1+R2）与RG的分压比控
RG呈低电阻，分
VS门极为低电平，可控硅处于
H不亮；当夜幕来临时，照射在RG的光线较弱，RG呈现高电阻，分压比大，就为可控硅VS提供了较高的正向触发电压，故VS导通，灯H即亮。

元件选择与制作：
VS选用2N6565、MCR100-8等小型塑封单向可控硅。

VD1～VD4可用1N4007等硅整流二极管。

RG可用MG45型等非密封型光敏电阻器，要求亮阻与暗阻相差愈大愈好，R1、R2可用1/8W型碳膜电阻，H可用100W以下的灯泡。
