三相电路功率的测量方法 三相电路功率的测量是三相电路分析的重要内容，本文按三相三线制和三相四线制分类，较详细地讨论了三相电路功率测量的接线问题，总结了两表法和三表法各自的适用范围及功率表读数在不同接线方式下的物理意义，指出了它们的联系与区别。

关键词：三相电路，功率测量本文将围绕测量三相电路功率的两表法和三表法的原理和接线方法进行讨论，指出它们之间的联系与区别，希望对能对同学的理解以及总结归纳有所帮助。

1 对称三相电路功率的测量1.1 对称三相电路功率的测量对称三相电路即三相电源对称、三相负载均衡的三相电路。

以下分别从三相四线制和三相三线制两种情况讨论。

对三相四线制系统，测三相平均功率的接线如图1 所示。

它的接线特点是每个功率表所接的电压均是以中线N 为参考点，三个功率表WAN，WBN 和WCN 的读数分别为PAN，PBN 和PCN，可用式（1）表示。

PAN=UAN IA cosϕ<uAN , iA>PBN=UBN IB cosϕ<uBN , iB> （1）PCN=UCN IC cosϕ<uCN , iC>图1 三表法测三相四线制三相负载平均功率的接线示意图三相的总功率为P = P CN + P BN +P AN 。

三个表的读数均有明确的物理意义，即PAN，PBN 和PCN 分别表示A 相、B 相和C 相负载各自吸收的平均功率。

这就是三表法。

这种接线方法是最容易理解的。

实际上，三表法测三相功率不止图1 所示的一种接线方式，另外还有三种接线方式，如图2 所示，分别称作共A，共B 和共C 接法（与此相对应，图1 中的接法可称作共中线N 接法）。

对应每一种接线中的三个表的读数的代数和均表示三相负载吸收的总功率（后面将给出证明）。

实际上，因为是对称三相电路，有i N =0 ，所以图2（a），（b）和（c）中的W NA , W NBW NC的读数必为零，在测量时可不接，此时的三表法便简化为两表法。

A U* I* N一、实验目的1. 学会使用交流电压表、交流电流表和功率表。

2. 用测量值I 、U 、P 、cosφ计算元件交流等效参数：R 、L 、C 的值。

二、实验仪器单相交流电源、三相自耦调压器、交流电压表、交流电流表、功率表、电感线圈、电容器、白炽灯三、实验原理1. 正弦交流电路中，负载可以是一个电阻器、电感器或电容器，也可能是它们的组合。

负载可以用阻抗或导纳来等效，如用阻抗Z=R+jX 表示其电路参数，该负载可以看出电阻R 与电抗X 的串联。

2. 用交流电压表、电流表及功率表测量负载的电路参数的方法，称为三表法或伏安瓦计法，它是测量正弦交流电路参数的基本方法。

本实验中运用图1的测量参数电路，即电压线圈接前，改参数电路适用于被测负载电阻较大的情况。

图1三表法的测量原理是：用交流电压表测量被测元件电压U ，交流电流表测量被测元件电流I ，功率表测量被测元件消耗的有功功率P ，于是 回路的功率因数 cosφ=P/UI阻抗的模 │Z│=U/I等效电阻 R=P/I 2 =│Z│cosφV W A **Z220V等效电抗 X=│Z│sinφ=±（│Z│2 -R 2）½3. 阻抗性质的判别方法阻抗性质的判别方法很多，可用智能功率因数表独处，也可在被测元件两端并联电容或串联电容的方法对阻抗性质加以判别。

（阻抗性质的判别方法：1、在被测量元件两端并联一只适当的电容器，若串联在电路中的电流表的读数增大，则被测阻抗为容性，否则为感性。

2、在被测元件两端串联一只适当的电容器，若被测阻抗端的电压表读数减小，则被测阻抗为容性，否则为感性。

本次试验使用功率因数表判别。

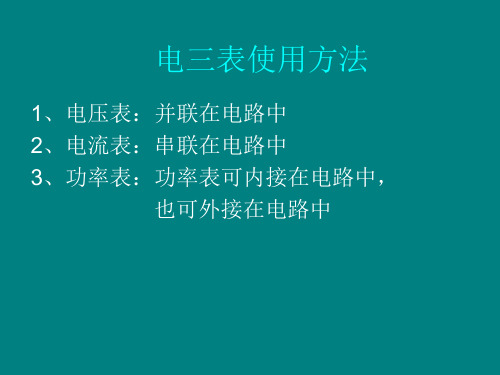

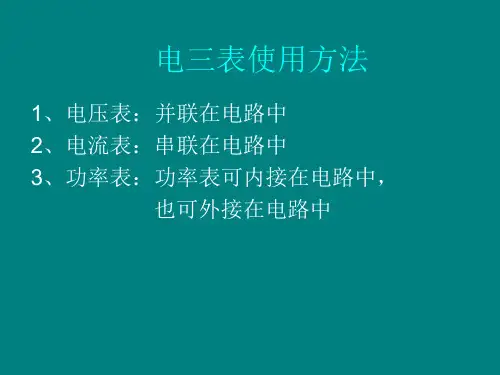

）4. 功率表的使用功率表的电压线圈应与负载并联，电流线圈应与负载串联，U*和I*连在一起。

功率表的接线如图2所示。

图2打开开关，小屏幕上出现走动的P ，按下“功能键”P 停止走动，此时测量的是功率。

如果测量功率因数cosФ就再按一次“功能键”，小屏幕上出现cos 后按下确定键，此时测量的是功率因数。

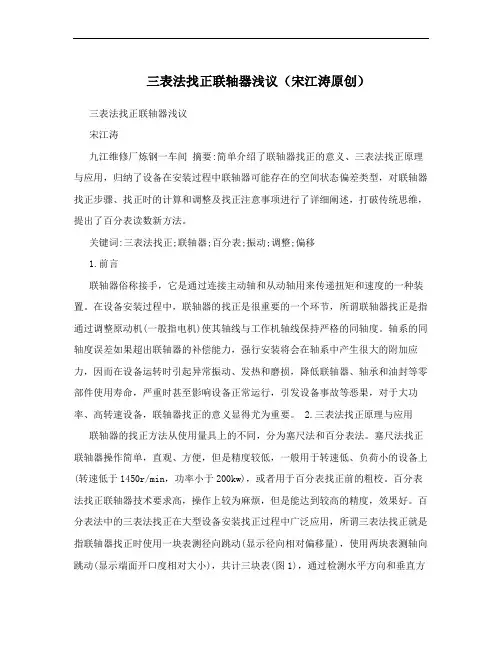

三表法找正联轴器浅议（宋江涛原创）三表法找正联轴器浅议宋江涛九江维修厂炼钢一车间摘要:简单介绍了联轴器找正的意义、三表法找正原理与应用，归纳了设备在安装过程中联轴器可能存在的空间状态偏差类型，对联轴器找正步骤、找正时的计算和调整及找正注意事项进行了详细阐述，打破传统思维，提出了百分表读数新方法。

关键词:三表法找正;联轴器;百分表;振动;调整;偏移1.前言联轴器俗称接手，它是通过连接主动轴和从动轴用来传递扭矩和速度的一种装置。

在设备安装过程中，联轴器的找正是很重要的一个环节，所谓联轴器找正是指通过调整原动机(一般指电机)使其轴线与工作机轴线保持严格的同轴度。

轴系的同轴度误差如果超出联轴器的补偿能力，强行安装将会在轴系中产生很大的附加应力，因而在设备运转时引起异常振动、发热和磨损，降低联轴器、轴承和油封等零部件使用寿命，严重时甚至影响设备正常运行，引发设备事故等恶果，对于大功率、高转速设备，联轴器找正的意义显得尤为重要。

2.三表法找正原理与应用联轴器的找正方法从使用量具上的不同，分为塞尺法和百分表法。

塞尺法找正联轴器操作简单，直观、方便，但是精度较低，一般用于转速低、负荷小的设备上(转速低于1450r/min，功率小于200kw)，或者用于百分表找正前的粗校。

百分表法找正联轴器技术要求高，操作上较为麻烦，但是能达到较高的精度，效果好。

百分表法中的三表法找正在大型设备安装找正过程中广泛应用，所谓三表法找正就是指联轴器找正时使用一块表测径向跳动(显示径向相对偏移量)，使用两块表测轴向跳动(显示端面开口度相对大小)，共计三块表(图1)，通过检测水平方向和垂直方向的径向偏移和开口度来判断联轴器的空间状态，以便采取相应的措施进行调整。

轴向使用两块表的目的是为了消除轴向窜动对检测结果的影响。

图1 三表法找正联轴器3.联轴器空间状态类型设备安装时不可能确保联轴器两半节完全同轴，多少存在同轴度误差，就算通过调整，也只是将同轴度误差控制在要求或者尽量小的范围内。

总结三表法与二表法应注意的问题及各自的适用范围一、引言在进行数据分析时，常用的方法之一是利用表格进行数据汇总和比较。

而在表格的制作中，三表法和二表法是常用的两种方式。

本文将对这两种方法进行总结，并探讨它们各自的适用范围以及需要注意的问题。

二、三表法1. 什么是三表法？三表法指的是将数据分成三个部分，分别为主体、横向对比和纵向对比。

主体通常指一个具有代表性的数据，横向对比指不同时间或地点之间的比较，纵向对比则指不同类别或因素之间的比较。

2. 适用范围三表法适用于需要全面了解一个问题或现象时使用。

通过将数据分成不同部分进行对比，可以更加清晰地了解各个方面的情况。

3. 注意事项（1）主体数据应选取代表性强、具有实际意义且易于理解的数据。

（2）横向对比应选择相邻时间或地点进行对比。

（3）纵向对比应按照相关因素或类别进行分类。

三、二表法1. 什么是二表法？二表法指将数据分成两个部分，分别为主体和横向对比。

与三表法不同的是，二表法不包含纵向对比。

2. 适用范围二表法适用于需要重点关注某个方面时使用。

通过将数据分成主体和横向对比两部分，可以更加清晰地了解该方面的情况。

3. 注意事项（1）主体数据应选取代表性强、具有实际意义且易于理解的数据。

（2）横向对比应选择相邻时间或地点进行对比。

四、总结三表法和二表法都是常用的数据分析方法，在使用时需要注意选取合适的适用范围和注意事项。

三表法适用于需要全面了解一个问题或现象时使用，而二表法则适用于需要重点关注某个方面时使用。

在制作表格时，应尽量选取具有代表性强、实际意义大且易于理解的数据，并按照相关因素或类别进行分类。

同时，在选择横向对比时也要注意选择相邻时间或地点进行对比，以便更好地反映出变化趋势和差异情况。

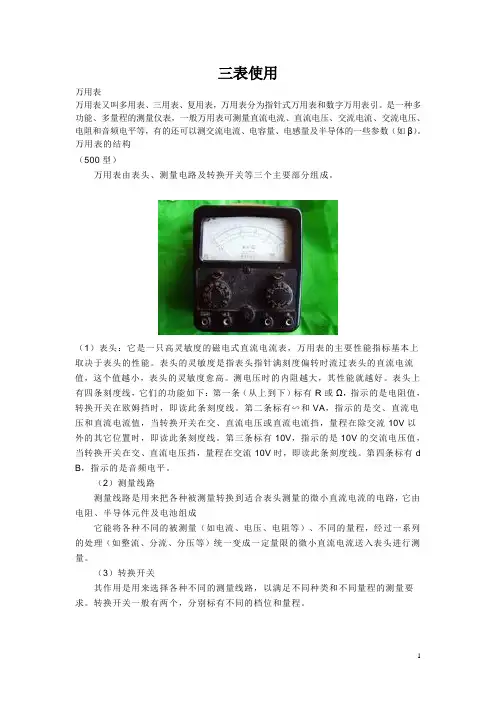

三表使用万用表万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。

是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有d B，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．万用表符号含义（1）~表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为4 5－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3. 使用万用表欧姆档时要细心，注意刻度不均匀。

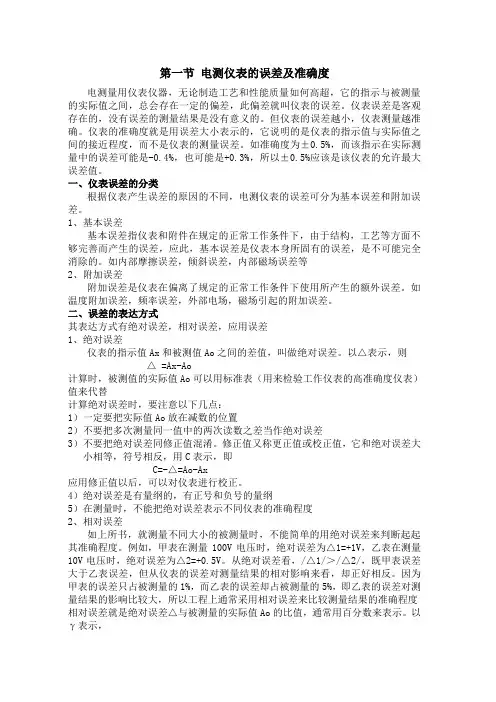

第一节电测仪表的误差及准确度电测量用仪表仪器，无论制造工艺和性能质量如何高超，它的指示与被测量的实际值之间，总会存在一定的偏差，此偏差就叫仪表的误差。
