华中数控车床的G代码

华中世纪星数控车床G71编程实例(精)在数控加工行业中，数控车床可谓是一个重要的设备，而华中世纪星数控车床是数控车床的一种，广泛应用于各个领域。

其中，G71编程是华中世纪星数控车床常用的编程方式之一。

本文将会讲解华中世纪星数控车床G71编程的实例。

什么是华中世纪星数控车床G71编程华中世纪星数控车床G71编程是一种基于G代码的编程方式。

G代码是一种数控编程语言，可用于控制数控设备执行各种操作。

G71编程是在数控车床上进行加工时经常使用的编程方式之一，常用于大量生产同种零件的情况下，以提高生产效率。

华中世纪星数控车床G71编程的实例下面以正方体零件的加工为例，来讲解华中世纪星数控车床G71编程的实例。

1.首先，我们需要定义一个正方体零件的工件坐标系，也就是零件的起点坐标。

G54 X50 Y50 Z0.这里的G54就是切换工件坐标系的指令。

切换之后，就可以以该坐标系为基点进行程序编写了。

2.接下来，我们需要定义一个切削工具，这里选择的是直径为10mm的铣刀。

T01 M06S3000 M03G43 H01 Z80解释一下，T01表示选择1号刀具，M06表示刀具自动换刀指令，S3000表示刀具旋转速度，M03表示启动主轴旋转。

G43 H01 Z80则表示用H01修正刀具半径，使刀具的切削端到达Z轴坐标80mm处。

3.此时，刀具已经就位，接下来需要进行实际的加工操作。

首先，需要开启切削功能，然后进行切削。

M08G71 U3 R0.5G01 X60 Y60 F2000G01 X90 Y60G01 X90 Y90G01 X60 Y90G01 X60 Y60M09这段代码的意思是，先开启切削功能（M08），然后设置U3和R0.5，其中U指的是车削过后外径的半径，U3表示切削过后半径为3mm，R指的是车削的圆角半径，这里设置0.5mm。

接下来，需要依次沿着X轴和Y轴进行直线切削操作，速度为F2000。

最后再关闭切削功能（M09）。

代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同组代码替换。

G代码解释G00 定位 (快速移动)G01 直线切削G02 顺时针切圆弧 (CW，顺时钟)G03 逆时针切圆弧 (CCW，逆时钟)G04 暂停 (Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G36 直径编程G37 半径编程G40 取消刀尖半径偏置G41 刀尖半径偏置 (左侧)G42 刀尖半径偏置 (右侧)G53 直接机床坐标系编程G54—G59 坐标系选择G71 内外径粗切循环G72 台阶粗切循环G73 闭环车削复合循环G76 切螺纹循环G80 内外径切削循环G81 端面车削固定循环G82 螺纹切削固定循环G90 绝对值编程G91 增量值编程G92 工件坐标系设定G96 恒线速度控制G97 恒线速度控制取消G94 每分钟进给率G95 每转进给率G00 定位1.格式：G00 X（U）_ Z（W）_2.说明：X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标；U、W：为增量编程时，快速定位终点相对于起点的位移量；G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。

G00 指令中的快移速度由机床参数“快移进给速度”对各轴分别设定，不能用F 规定。

G00 一般用于加工前快速定位或加工后快速退刀。

快移速度可由面板上的快速修调按钮修正。

G00 为模态功能，可由G01、G02、G03 或G32 功能注销。

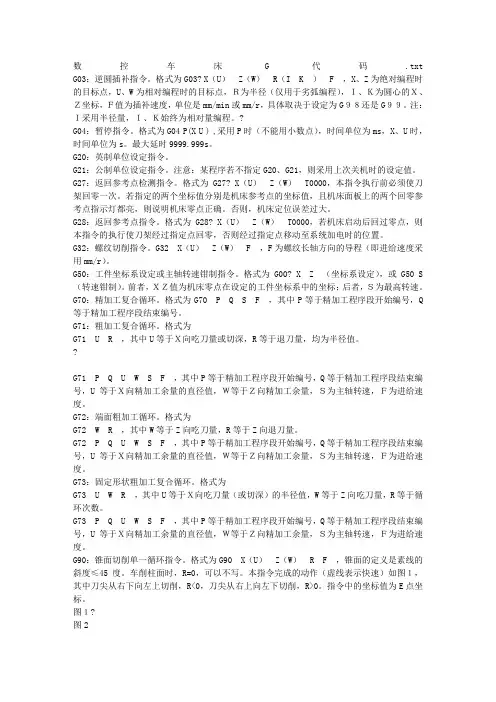

数控车床G代码.txt G03：逆圆插补指令。

格式为G03? X（U）Z（W）R（I K ） F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径（仅用于劣弧编程），Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。

注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。

?G04：暂停指令。

格式为G04 P(X U ) ,采用P时（不能用小数点），时间单位为ms，X、U时，时间单位为s。

最大延时9999.999s。

G20：英制单位设定指令。

G21：公制单位设定指令。

注意：某程序若不指定G20、G21，则采用上次关机时的设定值。

G27：返回参考点检测指令。

格式为G27? X（U）Z（W）T0000，本指令执行前必须使刀架回零一次。

若指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，则说明机床零点正确。

否则，机床定位误差过大。

G28：返回参考点指令。

格式为G28? X（U）Z（W）T0000，若机床启动后回过零点，则本指令的执行使刀架经过指定点回零，否则经过指定点移动至系统加电时的位置。

G32：螺纹切削指令。

G32 X（U）Z（W） F ，F为螺纹长轴方向的导程（即进给速度采用mm/r）。

G50：工件坐标系设定或主轴转速钳制指令。

格式为G00? X Z （坐标系设定），或G50 S（转速钳制）。

前者，ＸＺ值为机床零点在设定的工件坐标系中的坐标；后者，Ｓ为最高转速。

G70：精加工复合循环。

格式为G70 P Q S F ，其中P等于精加工程序段开始编号，Q等于精加工程序段结束编号。

G71：粗加工复合循环。

格式为G71 U R ，其中U等于Ｘ向吃刀量或切深，R等于退刀量，均为半径值。

?G71 P Q U W S F ，其中P等于精加工程序段开始编号，Q等于精加工程序段结束编号，U等于Ｘ向精加工余量的直径值，Ｗ等于Ｚ向精加工余量，Ｓ为主轴转速，Ｆ为进给速度。

数控车床G代码一览表G00 快速定位格式G00 X(其数值要大于实际工件直径) Z（比工件端面要远1-2个毫米）G01 直线插补格式G01 X Z F（必须指定）G02/G03插补格式G02 /G03终点X坐标） Z(圆弧终点Z坐标) R（圆弧半径） F（进给量）G04暂停格式G04X（数值可以加小数点） P（数值后面不可以加小数点）G90外圆车削循环格式G90X（终点X坐标）Z（终点Z坐标）F（进给量）G94端面车削循环格式G94X（终点X坐标）Z（终点Z坐标）F（进给量）G92螺纹车削循环格式G92X（终点X坐标） Z（终点Z坐标）F（螺距）G71外圆粗车循环格式G71U（每次单边的切入深度）R（每次车后X方向退刀量，镗内孔是要注意不能过大）G71P（精车程序端开始号）Q（精车程序结束号）U（精加工时所留的X方向余量）W（精加工时Z方向余量）F（粗车时的进给量）G72端面粗车循环格式G72W（每次Z方向的进刀量，进刀量不能超过刀尖圆弧）R（每次Z方向车后退刀量）G72P（精车程序端开始号）Q（精车程序结束号）U（精加工时所留的X方向余量）W（精加工时Z方向余量）F（粗车时的进给量）G73仿形粗加工循环格式G73U（代表毛坯的余量半径值）W（毛坯Z方向余量）R（车削次数，针对余量自行计算出每次的X进刀量）G73P（精车程序端开始号）Q（精车程序结束号）U（精加工时所留的X方向余量）W（精加工时Z方向余量）F（粗车时的进给量）G70精加工循环格式G70P（精车程序端开始号）Q（精车程序结束号）G74端面割槽循环（这里只讲钻孔）格式G74R（每次Z方向退刀量）G74X（永远是X0）Z（终点Z方向坐标）Q（每次Z方向切入深度）F（进给量）G75外圆割槽循环格式G75R（每次X方向退刀量）G75X（终点X坐标）Z（终点Z坐标）P（每次X方向进刀量）Q（每次Z方向偏移量）F（进给量）。

数控机床标准G代码及M代码Jenny was compiled in January 2021标准G代码准备功能字是使建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。

G功能字由地址符G和其后的两位数字组成，从G00—G99共100种功能。

J B3208-83标准中规定如下表：G00 点定位 G50 * 刀具偏置0/-G01 直线插补 G51 * 刀具偏置+/0G02 顺时针插补 G52 * 刀具偏置-/0G03 逆时针插补 G53 直线偏移注销G04 * 暂停 G54 直线偏移XG05 * 不指定 G55 直线偏移YG06 抛物线插补 G56 直线偏移ZG07 * 不指定 G57 直线偏移XYG08 * 加速 G58 直线偏移XZG09 * 减速 G59 直线偏移YZG10-G16 * 不指定 G60 准确定位（精）G17 XY平面选择 G61 准确定位（中）G18 ZX平面选择 G62 准确定位（粗）G19 YZ平面选择 G63 *G20-G32 * 不指定 G64-G67 * 不指定G33 切削，等 G68 * 刀具偏置，内角G34 切削，增 G69 * 刀具偏置，外角G35 螺纹切削，减 G70-G79 * 不指定G36-G39 * 不指定 G80 固定循环注销G40 刀具补偿/刀具偏置注销 G81-G89 固定循环G41 刀具补偿--左 G90 绝对尺寸G42 刀具补偿--右 G91 增量尺寸G43 * 刀具偏置--左 G92 * 预置寄存G44 * 刀具偏置--右 G93 进给率，时间倒数G45 * 刀具偏置+/+ G94 每分钟进给G46 * 刀具偏置+/- G95 每转进给G47 * 刀具偏置-/- G96 恒线速度G48 * 刀具偏置-/+ G97 每分钟转数（）G49 * 刀具偏置0/+ G98-G99 * 不指定注：*表示如作特殊用途，必须在程序格式中说明标准M代码辅助功能字是用于指定的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。

代码组及其含义“模态代码〞和“一般〞代码“形式代码〞的功能在它被执行后会继续维持，而“一般代码〞仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码〞，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码〞。

每一个代码都归属其各自的代码组。

在“模态代码〞里，当前的代码会被加载的同组代码替换。

G代码解释G00 定位 (快速移动)G01 直线切削G02 顺时针切圆弧 (CW，顺时钟)G03 逆时针切圆弧 (CCW，逆时钟)G04 暂停 (Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G36 直径编程G37 半径编程G40 取消刀尖半径偏置G41 刀尖半径偏置 (左侧)G42 刀尖半径偏置 (右侧)G53 直接机床坐标系编程G54—G59 坐标系选择G71 内外径粗切循环G72 台阶粗切循环G73 闭环车削复合循环G76 切螺纹循环G80 内外径切削循环G81 端面车削固定循环G82 螺纹切削固定循环G90 绝对值编程G91 增量值编程G92 工件坐标系设定G96 恒线速度控制G97 恒线速度控制取消G94 每分钟进给率G95 每转进给率G00 定位1.格式：G00 X〔U〕_ Z〔W〕_2.说明：X、Z：为绝对编程时，快速定位终点在工件坐标系中的坐标；U、W：为增量编程时，快速定位终点相对于起点的位移量；G00 指令刀具相对于工件以各轴预先设定的速度，从当前位置快速移动到程序段指令的定位目标点。

G00 指令中的快移速度由机床参数“快移进给速度〞对各轴分别设定，不能用F 规定。

G00 一般用于加工前快速定位或加工后快速退刀。

快移速度可由面板上的快速修调按钮修正。

G00 为模态功能，可由G01、G02、G03 或G32 功能注销。

注意：在执行G00 指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点，因而联动直线轴的合成轨迹不一定是直线。
