高频头工作原理
高频头是一种常见的电子元件，常用于无线通信、雷达、医疗设备等领域。
它的工作原理基于电磁感应和电子振荡。
首先，高频头通过接收来自外部信号源的高频电流或高频电压。
当输入信号通过高频头时，它会引起内部电路的振荡。
在振荡过程中，高频头会产生电磁场。
这个电磁场会放出高频电磁波，以传输或接收信息。
高频头内部的电子振荡电路是实现这一过程的关键部分。
它通常由一个电感和一个电容组成，这两个元件构成了一个谐振回路。
当谐振频率等于输入信号的频率时，电子振荡电路才会达到最佳状态，从而产生最大的电磁场。
高频头还可能包含其他的辅助元件，如放大器和滤波器，以提高信号的质量和增强传输能力。
总体来说，高频头的工作原理是通过电磁感应和电子振荡来产生高频电磁场，以传输和接收信息。
它在无线通信和其他应用中扮演着重要的角色。

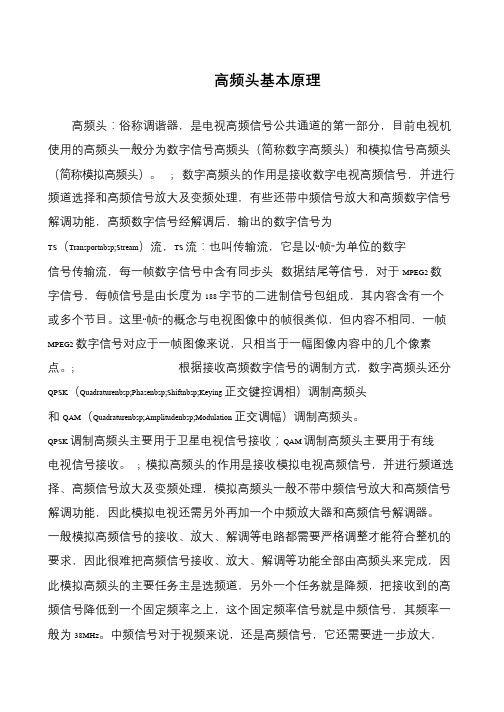

高频头基本原理高频头：俗称调谐器，是电视高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
; 数字高频头的作用是接收数字电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数字信号解调功能，高频数字信号经解调后，输出的数字信号为TS（Transportnbsp;Stream）流，TS 流：也叫传输流，它是以“帧”为单位的数字信号传输流，每一帧数字信号中含有同步头数据结尾等信号，对于MPEG2 数字信号，每帧信号是由长度为188 字节的二进制信号包组成，其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2 数字信号对应于一帧图像来说，只相当于一幅图像内容中的几个像素点。
; 根据接收高频数字信号的调制方式，数字高频头还分QPSK（Quadraturenbsp;Phasenbsp;Shiftnbsp;Keying 正交键控调相）调制高频头和QAM（Quadraturenbsp;Amplitudenbsp;Modulation 正交调幅）调制高频头。
QPSK 调制高频头主要用于卫星电视信号接收；QAM 调制高频头主要用于有线电视信号接收。
; 模拟高频头的作用是接收模拟电视高频信号，并进行频道选择、高频信号放大及变频处理，模拟高频头一般不带中频信号放大和高频信号解调功能，因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
一般模拟高频信号的接收、放大、解调等电路都需要严格调整才能符合整机的要求，因此很难把高频信号接收、放大、解调等功能全部由高频头来完成，因此模拟高频头的主要任务主是选频道，另外一个任务就是降频，把接收到的高频信号降低到一个固定频率之上，这个固定频率信号就是中频信号，其频率一般为38MHz。
中频信号对于视频来说，还是高频信号，它还需要进一步放大，。
高频头极化角知识及其调整方法
2009-03-10
一，什么是高频头的极化角？
卫星节目信号大部分是用线极化方式传送的。
线极化是采用水平和垂直两种极化方式。
由于各接收站处于的经纬度不同，而且地球呈球形，卫星发出的水平或垂直极化波到达接收地后，极化方向会发生偏转，这种偏转的角度就是偏转角。
二，为什么要调整高频头的极化角？
当接收站经度卫星在轨经度一至时，高频高频头才会有绝对的水平或垂直，接收站位于赤道上，极化角为90度。
而其它的接收站，极化角都不会为0。
这时需要调整高频头的极化角，使得极化振子调整到与电磁波一致的方向，振子感应的信号强度才最大，并避免出现极化干扰，使得接收效果最佳。
三，怎样调整高频头的极化角？
调整极化角是以极化角0度为参考点，对于极化角0度的规定如下：在双极性高频头中，一般将高频头内部极化隔离针平行于水平面的状态，规定为极化角0 度。
（1）对于C波段双极性高频头来讲，通常0度是指向6：00位置。
但是也有一些高频头指向时间3：00位置为0度。
（2）对于KU波段双极性高频头，由于高频头上不便标记，因此把刻度标记在夹具上。
对于KU直头来讲，高频头上的F头指向时间4：30位置，即
与水平面呈45度夹角。
对于KU弯头来讲弯头长边与地面垂直为0度。
电视原理教程第六章高频调谐器高频头6.1 高频调谐器的功用及性能要求6.2 高频调谐器的功能电路分析6.3 TDQ-3型调谐器电路分析6.4 频道预置器6.1 高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。
高频调谐器的原理框图及功用一、组成：输入回路、高频放大器、本机振荡器、混频器1、从天线接收的许多电信号中，通过输入回路和高放级回路选择需要的电视节目。
2、将信号放大，提高灵敏度，满足混频器所需幅度。
3、将高频信号变换成图像中频和第一伴音中频信号。
机械调谐（改变电感）电调谐（改变电容）对高频头的主要性能要求1、噪声系数小，功率增益高，放大器工作稳定。
2、具有足够的通频带宽度和良好选择性3、与天线、馈线有良好的匹配关系4、高放级应设有自动增益控制电路5、本机振荡的频率稳定度要高，且对外辐射小。
6.2 高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。
机械调谐与电子调谐原理一、机械调谐又分成开关式、转盘式每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，缺点：容易产生机械故障。
1、变容二极管及电子调谐基本原理用变容二极管代替可调，电容，通过调节其电压改变其电容值，从而达到调节频率的目的。
电子调谐原理、波段覆盖和电子开关变容二极管上电压为-3V——-30V，电容覆盖比为1：6，频率比为2.45：1。
所以必须将电视频段分成两个波段（低频段1—5频段；高频段6—12频段）1—5频段频率范围：52.5—88MHz，覆盖范围1.68 6——12频段频率范围：171—219MHz，覆盖范围1.28满足变容二极管的覆盖范围初级回路L1+L2，次级L3+L4，工作在1—5频段初级回路L1，次级L3，工作在6—12频段、电调谐高频头的统调与跟踪统调：要求无论电位器、变容二极管的值是多少，输入选频回路、高放双调谐回路的对应谐振频率均应相同要求在全频段内，本振回路谐振频率应处处与输入选频回路、高放双调谐回路的谐振频率相差38MHz输入回路作用：频道选择、阻抗匹配、抑制干扰、对强信号衰减一、选频电路用来完成选频及阻抗匹配，电调谐与机械电路结构相同、选频电路如何实现阻抗匹配选频电路通过电感抽头和电容分压方式与馈线及高放级连接，以实现良好匹配，避免产生反射。
高频头种类及工作原理摘要：高频头是一种常见的工业设备，广泛应用于加热、焊接、熔炼等领域。
本文将介绍高频头的种类和工作原理，以帮助读者了解该设备的运作原理和特点。
一、高频头的种类1. 振荡管高频头振荡管高频头采用振荡管作为振荡源，常见的振荡管有石英管和管状三极管。
这种高频头体积小、重量轻，适用于小型设备，但功率较低。
2. 功率管高频头功率管高频头采用功率管工作在开关状态下，常见的功率管有金属二极管和场效应晶体管。
这种高频头功率较大，适用于大型设备。
3. IGBT高频头IGBT高频头采用绝缘栅双极晶体管（Insulated Gate Bipolar Transistor）作为功率开关元件，兼具功率管和振荡管的优点。
IGBT 高频头在工作时，可以实现高效转换和控制，广泛应用于工业生产中。
二、高频头的工作原理高频头利用电磁感应原理进行工作。
当高频电源输出的交流电通过变压器进行降压、变压换流后，进入高频头。
高频头内的振荡电路将直流电转换为高频交流电，并将其传递到工作线圈或电极上，产生强烈的电磁场。
工作物体（如金属材料）置于该电磁场中时，会受到磁场的作用，从而达到加热、焊接或熔炼等目的。
在高频头的振荡电路中，振荡管、功率管或IGBT等元件扮演着重要角色。
振荡管根据其特定的工作方式，产生宽频谱的高频信号，形成强烈的磁场。
功率管或IGBT则负责将电流控制在合适的范围内，以确保工作负载得到适当的加热或焊接。
高频头的振荡电路中通常还配备了保护电路，以确保设备的安全和可靠运行。
同时，高频头的工作效果也与工作线圈和电极的设计和材料选择有关。
工作线圈和电极的材料一般选择高导磁性和高导电性的材料，以提高能量传递效率和加热效果。
工作线圈和电极的设计则需要考虑到工作物体的形状和尺寸，以及加热或焊接的要求。
结论：高频头是一种常见的工业设备，通过振荡电路产生高频信号，产生强烈的电磁场，从而实现对工作物体的加热、焊接或熔炼。
不同种类的高频头在工作原理和应用领域上有所不同，读者可以根据自身需求选择合适的高频头。
高频头设置原理
高频头的内部原理图标识：
现在以XF-5A的实际参数设置来解释高频头的访问。
程序如下：
#elif (TUNER_TYPE==TUNER_XF_5A)
#define TN_IF_I2C_ADDR 0x86 //中放地址，默认为MAD1，0X86
#define TN_PROG_I2C_ADDR 0xC0 //高频头地址，默认为MA1=MA0=0.
#define TN_SWITCHING_SUBADDR 0x00 //交换模式的子地址
#define TN_ADJUST_SUBADDR 0x01 //调整模式的子地址
#define TN_DATA_SUBADDR 0x02 //数据模式的子地址
#define SwitchDataPAL 0xD6
#define AdjustDataPAL 0x70 //PAL制式的交换字节数据和调整字节数据
#define SwitchDataSECAM 0x46
#define AdjustDataSECAM 0x70 //SECAM制式的交换字节数据和调整字节数据#define SwitchDataNTSC 0xD6
#define AdjustDataNTSC 0x70 //NTSC制式的交换字节数据和调整字节数据以上对不同的高频头会有不同的值用于写入中放。
////////////////////////////
// Band Switching Byte
////////////////////////////
#define TN_CTL_BYTE 0xC0 //高频头的控制字节数据，一般按默认值
#define TN_LOW_BAND 0x01
#define TN_MID_BAND 0x02
#define TN_HIGH_BAND 0x08 //BANDWIDEH控制字，调节高频头的收频开关
////////////////////////////
// sound control byte
//////////////////////////// //hsl
#define SoundPALI 0x0A
#define SoundPALDK 0x0B
#define SoundPALBG 0x09
#define SoundPALM 0x0C
#define SoundNTSC 0x08
#define SoundSECAML 0x4f //以上为中放的数据字节数据。
#define TN_FREQ_SS 50 //设置基频，由NREF=1000K/50K=20决定。
#define TN_FREQ_IF 38 //高频头的中频
#define STEP_100K 2 //2*50 = 100
#define STEP_200K 4 //4*50 =200
#define STEP_500K 10 //10*50 =500
#define STEPS_1M 20 //20*50=1000
////////////////////////////////
// TDA9886 Read Mode
////////////////////////////////
#define TN_READ_AFCWIN _BIT7
#define TN_READ_VIFL _BIT6
#define TN_READ_FMIFL _BIT5
#define TN_READ_AFC4 _BIT4
#define TN_READ_AFC3 _BIT3
#define TN_READ_AFC2 _BIT2
#define TN_READ_AFC1 _BIT1
#define TN_READ_PONR _BIT0
#define TN_READ_AFC (TN_READ_AFC1 | TN_READ_AFC2 | TN_READ_AFC3 |
(2) X = Don’t care
TN_PROG_I2C_ADDR是高频头的I2C访问地址，程序中为写地址0XC0，读地址是0XC1，读还是写由最低位决定。
因为如下：AS脚空接，显然MA1＝0，M01＝0，所以Address byte为0XC0。
7.2 Address selection
Vcc(B TU) = +5 V (Tuner section supply voltage)，必要的时候会将其打开或者关闭。
Programmable divider settings (Program divider byte 1 and 2)，如上共有15个位的分频比，组合起来按照幂指和就是一个整数，即为其变化的分频比N。
TV mode：f OSC = N / Nref = {f RF(pc) + f IF(pc)}=本振，以MHZ为单位。
例如：f OSC [TV] = f[RF] +38.90。
f OSC [TV]是TV的本振，f[RF]是高频头接收频率，38.90是PAL D/K系统的中频（intermediate frequency）。
对于步长的设置（[TV] Step size）要参照RSA和RSB的设置来取，这个可以根据具体情况来处理，如下：
假设这时设RSA=RSB=1，则Nref ＝1M/62.5K = 16.设接收外界频率fRF(pc) = 471.25 MHz, fIF(pc) = 38.90 MHz。
则f OSC [TV] = 471.25 MHz +
38.90 MHz = 510.15 MHz，N = INT(510.15 * 16 )=8162＝1FE2[H]。
这个数即是写进n0到n14的值。
到控制字节Control byte，意义分别如下：（Charge pump）CP = 1, 30μA ，CP = 0, 10μA。
T2T1T0属于操作模式，T2 = T1 = T0 = 0 ,为正常操作模式。
OS是调谐放大器的开关控制位（tuning amplifier control bit），OS = 0, for normal operation; tuning voltage is ON；OS = 1, for switching the charge pump to the high impedance state; tuning voltage is OFF。
对于带宽控制切换字节Band switch byte，如下：
分别设置一些值来起到切换高频头中低高频波段的作用。
对于读操作。
.
on)；FL = In-lock flag; (FL =1: Loop is locked,FL=0:Loop is not locked )；note 3 is low: if T2 T1 T0 = 001 and PLL is locked. is high then other conditions.；A2, A1 and 01 = built-in
5-level A/D converter data. (see Table Digital AFC status)，表如下：。
