高频头工作原理
高频头是一种常见的电子元件，常用于无线通信、雷达、医疗设备等领域。
它的工作原理基于电磁感应和电子振荡。
首先，高频头通过接收来自外部信号源的高频电流或高频电压。
当输入信号通过高频头时，它会引起内部电路的振荡。
在振荡过程中，高频头会产生电磁场。
这个电磁场会放出高频电磁波，以传输或接收信息。
高频头内部的电子振荡电路是实现这一过程的关键部分。
它通常由一个电感和一个电容组成，这两个元件构成了一个谐振回路。
当谐振频率等于输入信号的频率时，电子振荡电路才会达到最佳状态，从而产生最大的电磁场。
高频头还可能包含其他的辅助元件，如放大器和滤波器，以提高信号的质量和增强传输能力。
总体来说，高频头的工作原理是通过电磁感应和电子振荡来产生高频电磁场，以传输和接收信息。
它在无线通信和其他应用中扮演着重要的角色。

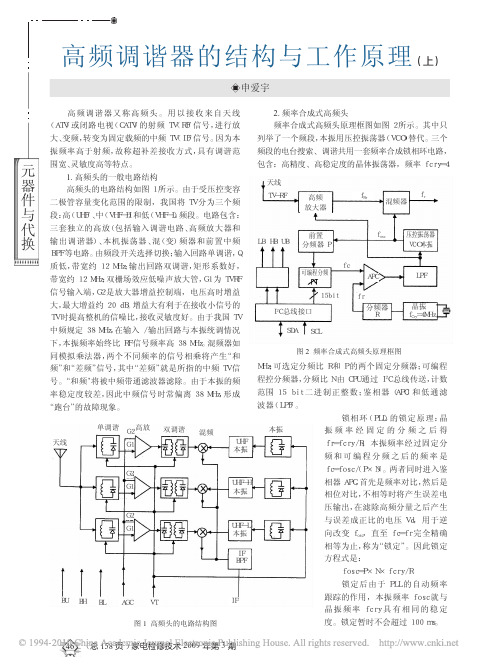

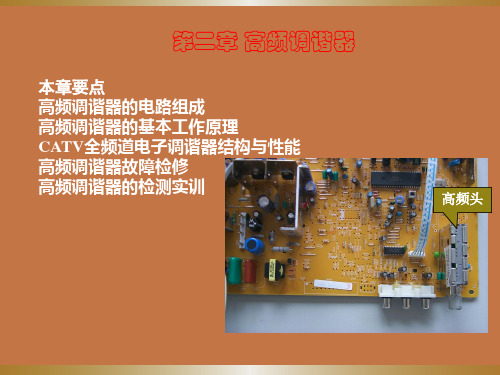

高频头基本原理高频头：俗称调谐器，是电视高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
; 数字高频头的作用是接收数字电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数字信号解调功能，高频数字信号经解调后，输出的数字信号为TS（Transportnbsp;Stream）流，TS 流：也叫传输流，它是以“帧”为单位的数字信号传输流，每一帧数字信号中含有同步头数据结尾等信号，对于MPEG2 数字信号，每帧信号是由长度为188 字节的二进制信号包组成，其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2 数字信号对应于一帧图像来说，只相当于一幅图像内容中的几个像素点。
; 根据接收高频数字信号的调制方式，数字高频头还分QPSK（Quadraturenbsp;Phasenbsp;Shiftnbsp;Keying 正交键控调相）调制高频头和QAM（Quadraturenbsp;Amplitudenbsp;Modulation 正交调幅）调制高频头。
QPSK 调制高频头主要用于卫星电视信号接收；QAM 调制高频头主要用于有线电视信号接收。
; 模拟高频头的作用是接收模拟电视高频信号，并进行频道选择、高频信号放大及变频处理，模拟高频头一般不带中频信号放大和高频信号解调功能，因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
一般模拟高频信号的接收、放大、解调等电路都需要严格调整才能符合整机的要求，因此很难把高频信号接收、放大、解调等功能全部由高频头来完成，因此模拟高频头的主要任务主是选频道，另外一个任务就是降频，把接收到的高频信号降低到一个固定频率之上，这个固定频率信号就是中频信号，其频率一般为38MHz。
中频信号对于视频来说，还是高频信号，它还需要进一步放大，。
电视原理教程第六章高频调谐器高频头6.1 高频调谐器的功用及性能要求6.2 高频调谐器的功能电路分析6.3 TDQ-3型调谐器电路分析6.4 频道预置器6.1 高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。
高频调谐器的原理框图及功用一、组成：输入回路、高频放大器、本机振荡器、混频器1、从天线接收的许多电信号中，通过输入回路和高放级回路选择需要的电视节目。
2、将信号放大，提高灵敏度，满足混频器所需幅度。
3、将高频信号变换成图像中频和第一伴音中频信号。
机械调谐（改变电感）电调谐（改变电容）对高频头的主要性能要求1、噪声系数小，功率增益高，放大器工作稳定。
2、具有足够的通频带宽度和良好选择性3、与天线、馈线有良好的匹配关系4、高放级应设有自动增益控制电路5、本机振荡的频率稳定度要高，且对外辐射小。
6.2 高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。
机械调谐与电子调谐原理一、机械调谐又分成开关式、转盘式每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，缺点：容易产生机械故障。
1、变容二极管及电子调谐基本原理用变容二极管代替可调，电容，通过调节其电压改变其电容值，从而达到调节频率的目的。
电子调谐原理、波段覆盖和电子开关变容二极管上电压为-3V——-30V，电容覆盖比为1：6，频率比为2.45：1。
所以必须将电视频段分成两个波段（低频段1—5频段；高频段6—12频段）1—5频段频率范围：52.5—88MHz，覆盖范围1.68 6——12频段频率范围：171—219MHz，覆盖范围1.28满足变容二极管的覆盖范围初级回路L1+L2，次级L3+L4，工作在1—5频段初级回路L1，次级L3，工作在6—12频段、电调谐高频头的统调与跟踪统调：要求无论电位器、变容二极管的值是多少，输入选频回路、高放双调谐回路的对应谐振频率均应相同要求在全频段内，本振回路谐振频率应处处与输入选频回路、高放双调谐回路的谐振频率相差38MHz输入回路作用：频道选择、阻抗匹配、抑制干扰、对强信号衰减一、选频电路用来完成选频及阻抗匹配，电调谐与机械电路结构相同、选频电路如何实现阻抗匹配选频电路通过电感抽头和电容分压方式与馈线及高放级连接，以实现良好匹配，避免产生反射。
