下载文档原格式
公路水运试验检测人员继续教育-水泥第1题水泥标准稠度用水量试验的环境条件是：温度℃，湿度%。
A.20±2，>50B.20±1，>50C.20±2，≥50D.20±1，≥50答案:A您的答案：A题目分数：2此题得分：2.0批注：第2题2、标准养护箱的温湿度范围是：温度℃，湿度%。
A.20±1，>90B.20±1，≥90C.20±1，≥90D.20±2，>90答案:B您的答案：B题目分数：2此题得分：2.0批注：第3题合格的雷氏夹条件是，指针根部悬挂300砝码时，两根指针间增加的距离应在mm范围内，去掉砝码后，针尖间的距离能够恢复到悬挂砝码前的位置。
A.17.5？0.5B.17.5？1.0C.17.5？2.0D.17.5？2.5答案:D您的答案：D题目分数：2此题得分：2.0批注：第4题水泥净浆拌制时，应先用湿布将搅拌锅和搅拌翅润湿，加入后，在5-10s内加入。
A.标准稠度用水量的水，500g水泥B.500g水泥，标准稠度用水量的水C.250g水，500g水泥D.145g水，500g水泥答案:A您的答案：A题目分数：2此题得分：2.0批注：第5题水泥标准稠度净浆指标准维卡仪试杆沉入深度为距mm时的水泥净浆。
A.底板4±1B.水泥浆表面4±1C.底板6±1D.水泥浆表面6±1答案:C您的答案：C题目分数：2此题得分：2.0批注：第6题初凝时间的第一次测定为30min，临近初凝时间时每隔min测定一次。
临近终凝时间时每隔min测定一次。
A.15，15，B.5，10C.5，15D.15，5答案:C您的答案：C题目分数：2此题得分：2.0批注：第7题水泥安定性进行沸煮时，雷氏夹应放置在沸煮箱中的试件架，指针的朝向是：。
A.朝下B.朝上C.水平D.都可以答案:B您的答案：B题目分数：2此题得分：2.0批注：第8题沸煮箱内的水位应保证在整个沸煮过程中始终没过试件中途不用加水，同时又能保证内沸腾。
铁路检测师讲座之集料第 4 章 混凝土用骨料4.1 概述4.1.2 骨料的强度骨料的强度来自岩石母体，在我国JGJ53—92中规定，采用50mm 的立方体试件或mm H mm 5050⨯φ圆柱体，在饱和状态下测定其抗压强度。
岩石抗压强度应为混凝土强度的 1.5倍以上。
1.1.7.2 AAR 引起膨胀的机理1. 关于ASR碱溶液对弱结晶或非结晶2SiO 矿物的侵蚀过程，可以归结为下列两个相互重叠的反应： 一为中和硅烷醇基团，即O H Na O Si OH Na OH Si 2++--→-+++--（凝胶） 该反应将在新的表面反复进行。
二为割断硅—氧键，既OH Si O Na Na O Si NaOH Si O Si 22+---+++---→+----（凝胶）（凝胶） 该反应将逐步破坏矿物结构引起矿物解体。
1.1.7.3 AAR 的评价方法 4.2 技术要求（TB/T10424-2004） 4.2.1 细骨料技术要求 4.2.1.1 质量要求1. 天然砂中有害物质含量应符合表4.2的规定表4.2 天然砂中有害物质含量含泥量（按质量计，%） 0.5≤ 0.3≤泥块含量（按质量计，%） 0.1<5.0<硫化物及硫酸盐含量（折算成,3SO 按质量计，%）0.1< 0.1<云母含量（按质量计，%） 0.1≤ 0.1≤轻物质（比重小于2，如煤、贝壳等）含量（按质量计，%）0.1≤0.1≤有机物含量（用比色法试验）颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法，进行强度对比试验，抗压强度比不应低于0.952. 当采用海砂拌制混凝土时，钢筋混凝土中的海砂的氯离子含量不得大于0.06%（以干砂质量的百分率计，下同）。
3. 采用山砂拌制强度等级低于C30的混凝土时，其压碎值不得大于35%，级配应控制带I、II区内。
表4.3 机制砂、混合砂有害物质含量石粉含量（小于75mμ颗粒，按质量计，%）MB40.1< MB40.1≥泥块含量（按质量计，%）硫化物及硫酸盐含量（折算成,3SO按质量计，%）云母含量（按质量计，%）坚固性指标（用硫酸钠饱和溶液法检验，经5次循环后质量损失率，%）压碎值指标（按质量计，%）有机物含量（用比色法试验）颜色不应深于标准色，深于标准色，则应按水泥胶砂强度试验方法，强度对比试验，4.2.1.2 验收、运输和堆放购货单位应按同产地同规格分批验收。

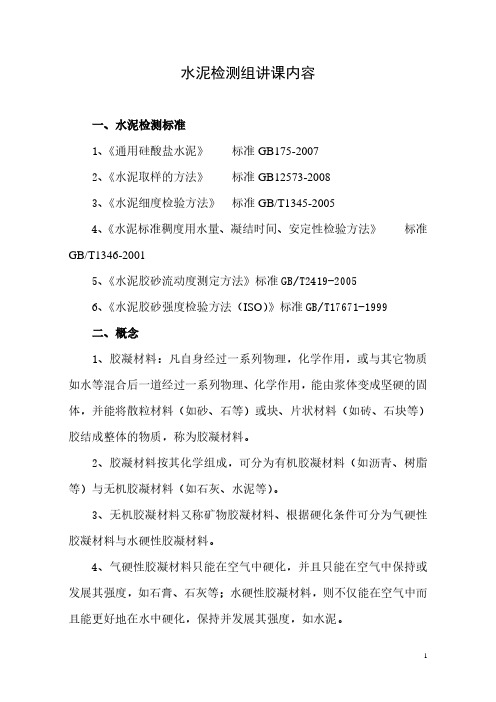

水泥检测组讲课内容一、水泥检测标准1、《通用硅酸盐水泥》标准GB175-20072、《水泥取样的方法》标准GB12573-20083、《水泥细度检验方法》标准GB/T1345-20054、《水泥标准稠度用水量、凝结时间、安定性检验方法》标准GB/T1346-20015、《水泥胶砂流动度测定方法》标准GB/T2419-20056、《水泥胶砂强度检验方法（ISO）》标准GB/T17671-1999二、概念1、胶凝材料：凡自身经过一系列物理，化学作用，或与其它物质如水等混合后一道经过一系列物理、化学作用，能由浆体变成坚硬的固体，并能将散粒材料（如砂、石等）或块、片状材料（如砖、石块等）胶结成整体的物质，称为胶凝材料。
2、胶凝材料按其化学组成，可分为有机胶凝材料（如沥青、树脂等）与无机胶凝材料（如石灰、水泥等）。
3、无机胶凝材料又称矿物胶凝材料、根据硬化条件可分为气硬性胶凝材料与水硬性胶凝材料。
4、气硬性胶凝材料只能在空气中硬化，并且只能在空气中保持或发展其强度，如石膏、石灰等；水硬性胶凝材料，则不仅能在空气中而且能更好地在水中硬化，保持并发展其强度，如水泥。
5、水泥按其用途和性能可分为三类：（1）通用水泥——用于一般土木建筑工程的水泥；（2）专用水泥——专门用途的水泥；（3）特性水泥——某种性能比较突出的水泥；三、硅酸盐水泥凡以适当成分生料烧至部分熔融，所得以硅酸钙为主要成分的水泥熟料，加入适量的石膏、少量混合材料（0～5%石灰石或粒化高炉渣），共同磨细制成的水硬性材料，称为硅酸盐水泥（又名波特兰水泥）。
不掺混合材料的称Ⅰ型硅酸盐水泥，代号PI掺混合材料的称为Ⅱ型硅酸盐水泥，代号PⅡ。
1）生产简介石灰石+黏土+铁矿物按比例混合，磨细生成生料，生料通过煅烧（1450℃）生成熟料，熟料+石膏磨细生成水泥。
2）矿物组成石灰质原料的主要化学成分是碳酸钙，它主要提供硅酸盐水泥中的CaO；黏土质原料的主要化学成分是硅铝酸盐，它主要提供SiO2、Al2O3以及少量的Fe2O3;铁矿物主要成分Fe2O3。
第 3 章水泥
3.1 概述
水泥包括六大品种：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
水泥具有的优点：
1.具有水硬性，不怕水，水上、水下都可用；
2.具有可塑性，可塑制成各种形状和尺寸的构件；
3.原料来源广、便宜，烧制水泥的原料是石灰石和黏土，价
格低廉；
4.生产工艺比钢材、塑料简单；
5.调整其组成可配置生产不同强度、不同品种的水泥。
6.耐久性好。
7.具有同钢筋良好的年节力，可以制作各种形式的钢筋混凝
土和预应力构件和建筑物。
3.2硅酸盐水泥
3.2.1硅酸盐水泥的原料及生产
硅酸盐水泥的原料主要是石灰质和粘土质两类。
按生料制备方法可分为湿法和干法。
按煅烧水泥所用窑的类型可分为回转窑和立窑。
→−−−−→−⎪⎭⎪⎬⎫C 01450煅烧生料铁粉黏土石灰石按比例混合磨细⎩⎨⎧II −−→−++I −−→−+型硅酸盐水泥混合材料石膏型硅酸盐水泥石膏熟料磨细磨细
图3.1硅酸盐水泥的生产示意图
3.2.2硅酸盐水泥熟料的矿物组成及矿物成分的水化反应
3.2.2.1矿物组成
硅酸盐水泥熟料由四种主要矿物成分所构成，其名称及含量范围如下：
硅酸三钙S C 3 含量37%～60%
硅酸二钙S C 2 含量15%～37%
铝酸三钙A C 3 含量7%～15%
铁铝酸四钙AF C 4 含量10%～18%
除四种主要矿物成分外，水泥中还含有少量游离的
3SO O M O C g a 、、及碱（O N O K a 22、）。
这些成分均为有害成分，国家标准中有严格的限制。
3.2.3 硅酸盐水泥的凝结硬化
凝结和硬化是人为划分的，实际上是一个连续的复杂的物理化学变化过程。
3.2.4影响水泥凝结硬化的主要因素
矿物组成
石膏——石膏的参量一般为水泥重量的3%～5%。
水泥细度
环境温度、湿度
时间（龄期）
3.2.5水泥石的腐蚀
3.2.5.1 软水的侵蚀（溶出性侵蚀）
3.2.5.2 溶解性化学腐蚀
（1）碳酸水的腐蚀
（2）盐酸等一般酸的腐蚀
（3）镁盐的腐蚀
3.2.5.3 膨胀性化学腐蚀
水泥腐蚀的主要原因是：
1.侵蚀性介质以液相形式与水泥石接触并具有一定的浓
度和数量；
2.水泥石中存在有引起腐蚀的组分—氢氧化钠和水化铝
酸钙；
3.水泥石本身结构不密实，有一些可供侵蚀性介质渗入
的毛细孔道。
3.3.3.2矿渣水泥的主要性能特点
1.具有较强的抗软水、抗硫酸盐腐蚀的能力
2.早期强度低，后期强度增进率大
3.水化放热量少，放热速度慢
4.具有较好的耐热性能
3.6水泥细度检验
3.6.1概述
细度指水泥颗粒的粗细程度。
3.6.2方法简介
水泥细度检验按照《水泥细度检验方法筛析法》（GB-T1345）进行。
3.6.3仪器
1. 试验筛
2. 负压筛析仪有筛座、负压筛、负压源及收尘器组成。
3.6.6水泥试验筛的标定
1. 标定操作
2. 标定结果
3. 修正系数计算 T
S F F C 4. 合格判定
当C 值在0.80～1.20范围内时。
试验筛可以继续使用，C 可以作为结果的修正系数。
当C 值超出0.80～1.20范围时，试验筛应以予淘汰。
3.7 标准稠度用水量、凝结时间、体积安定性检验
凝结时间：国家标准规定，硅酸盐水泥的初凝时间不早于45min ，终凝时间不迟于6.5h （390min ）。
安定性（雷氏夹）的结果判定：煮沸结束后，立即放掉沸煮箱中的热水，打开箱盖，待箱体冷却至室温，取出试件
进行判别。
测量雷氏夹指针尖端的距离（C），准确至0.5mm，当两个试件煮后增加距离（C-A）的平均值不大于5mm时，即认为该水泥安定性合格，当两个试件的（C-A）值相差超过4.0mm时，应用同一样品立即重做一次试验。
再如此，则认为该水泥为安定性不合格。
3.8 水泥强度检验
3.8.1概述
水泥的强度是评价水泥质量的又一重要指标，也是划分水泥强度等级的依据。
强度除受到水泥矿物组成、细度、石膏掺量、龄期、环境温度和湿度的影响外，还与加水量、标准砂、试验条件（搅拌时间、振捣程度等）、试验方法有关。
3.8.7 试件的制备
3.8.7.1 试件尺寸
试件尺寸是40mm×40mm×160mm的棱柱体。
3.8.7.2试件成型
1.用振实台成型：从振实台上取下试模，用一金属直尺
以近似90度的角度架在试模模顶的一端，然后沿试模
长度方向以横向锯割动作慢慢向另一端移动，一次将
超过试模部分的胶砂刮去，并用同一直尺以近乎水平
的情况下将试件表面抹平。
3.8.10 试验结果处理
1.抗折强度:以一组三个棱柱体抗折强度的平均值作
为试验结果。
2. 抗压强度：以一组三个棱柱体上得到的六个抗压强度测定值的算术平均值作为试验结果。
