J-EI6720电气火灾监控探测器(8路)说明书V14[1].0

格式：pdf
大小：111.21 KB
文档页数：2

下载文档原格式

电气火灾监控系统使用说明书PDF

1.1 查询系统配置 ..................................................................................................................................... 21 1.2 查询注册地址 ..................................................................................................................................... 22 1.3 查询汉字注释信息 ............................................................................................................................. 22 1.4 查询组网控制器 ................................................................................................................................. 23 1.5 查询历史记录 ..................................................................................................................................... 23 1.6 查询报警设定值 ................................................................................................................................. 24 1.7 查询当前传感器值 ............................................................................................................................. 24 2.测试操作 ..................................................................................................................................................... 25 2.1 回路状态信号浏览 ............................................................................................................................. 25 2.2 用户密码及授权管理 ......................................................................................................................... 26 3. 设置菜单 ................................................................................................................................................... 26 3.1 设.................................................................................................................... 27

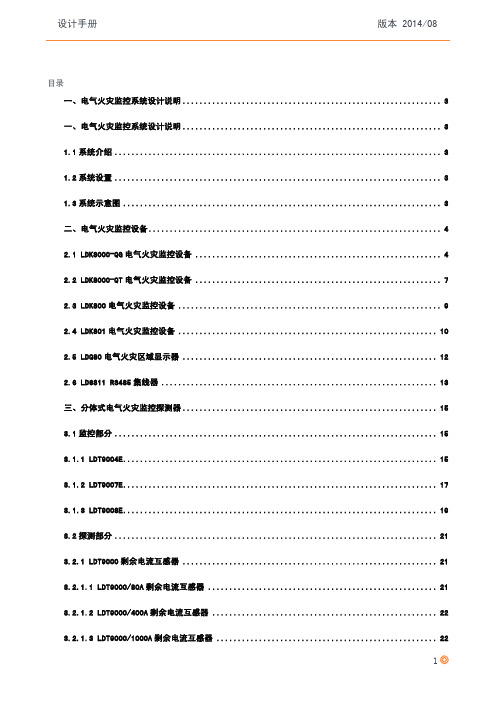

电气火灾监控系统设计手册2014-08

目录一、电气火灾监控系统设计说明 (3)一、电气火灾监控系统设计说明 (3)1.1系统介绍 (3)1.2系统设置 (3)1.3系统示意图 (3)二、电气火灾监控设备 (4)2.1 LDK8000-QG电气火灾监控设备 (4)2.2 LDK8000-QT电气火灾监控设备 (7)2.3 LDK800电气火灾监控设备 (9)2.4 LDK801电气火灾监控设备 (10)2.5 LDQ80电气火灾区域显示器 (12)2.6 LD6811 RS485集线器 (13)三、分体式电气火灾监控探测器 (15)3.1监控部分 (15)3.1.1 LDT9004E (15)3.1.2 LDT9007E (17)3.1.3 LDT9008E (19)3.2探测部分 (21)3.2.1 LDT9000剩余电流互感器 (21)3.2.1.1 LDT9000/80A剩余电流互感器 (21)3.2.1.2 LDT9000/400A剩余电流互感器 (22)3.2.1.3 LDT9000/1000A剩余电流互感器 (22)3.2.2 LDT9000J剩余电流互感器 (23)3.2.2.1 LDT9000J/400A剩余电流互感器 (23)3.2.2.2 LDT9000J/630A剩余电流互感器 (23)3.2.2.3 LDT9000J/2000A剩余电流互感器 (24)3.2.3 LDT9000K剩余电流互感器 (24)3.2.3.1 LDT9000K/80A剩余电流互感器 (25)3.2.3.2 LDT9000K/400A剩余电流互感器 (25)3.2.3.3 LDT9000K/1000A剩余电流互感器 (26)3.2.4 T-100温度传感器 (26)四、一体式电气火灾监控探测器 (26)4.1 LDT9103E测温式电气火灾监控探测器/剩余电流式电气火灾监控探测器 (26)4.2 LDT9104E测温式电气火灾监控探测器/剩余电流式电气火灾监控探测器 (29)4.3 LDT9006E 测温式电气火灾监控探测器 (31)附图1：电气火灾监控系统图 (33)附图2：配电柜电气火灾监控系统图 (34)附图3：配电箱电气火灾监控系统图 (34)一、电气火灾监控系统设计说明1.1系统介绍电气火灾监控系统是服务于常规的低压供电网络的监控系统，其应该是一个联成网的整体装配，是一个完整的系统。

依爱EI6K报警器系统部件安装说明书V1

动报警系统施工验收规范》的要求。
警告: 不规范的施工、布线可能会造成系统工作不正常、人员受伤害！
l) 建筑物应具有防雷、避雷装置，并符合国家标准《建筑物防雷设计规范》的关要求。
第七章气体灭火专用配套部件…………………………………………………………………………41 1.J-EI6066 型气体灭火启停按钮…………………………………………………………………….41 2.J-EI6067 型放气指示灯…………………………………………………………………………….41 3.J-EI6068 型手动/自动转换开关……………………………………………………………………42
57ei6000系列火灾报警系统部件安装使用说明书wwweifirecom依爱消防电子有限责任公司1第一章概述1概述ei6000系列火灾报警系统部件主要包括火灾探测器手动火灾报警按钮消火栓按钮输入输出模块火灾显示盘声光报警器等系列产品及电源紧急按钮等配套产品安装于监测区现场用于火灾探测信号监测手动报警联动控制现场显示等与火灾报警控制器气体灭火控制器配套使用构成火灾自动报警及联动控制系统
附录 1:消防泵系统设计图例…………………………………………………………………………….50

依爱消防电子有限责任公司
EI-6000 系列火灾报警系统部件安装使用说明书
附录 2:自动喷水灭火系统设计图例…………………………………………………………….……….51 附录 3:正压送风系统设计图例…………………………………………………………………….…….52 附录 4:防、排烟系统设计图例…………………………………………………………………………..53 附录 5:电动防火门、防火卷帘系统设计图例…………………………………………………….…….54 附录 6:电源、消防电梯系统设计图例…………………………………………………………………..55 附录 7:空调系统设计图例………………………………………………………………………………..56 附录 8:气体灭火系统设计图例…………………………………………………………………………..57

电气火灾监控设备使用手册

上海创捷电气有限公司电气火灾监控设备7寸触摸屏、挂壁式使用说明书目录1. 电气火灾监控设备概述 (2)2.特点 (3)3.集中监控设备结构分布 (4)4. 集中监控设备外形尺寸 (4)5. 集中监控设备安装尺寸 (5)6. 集中监控设备接线端子说明 (6)7.监控设备面板分布说明 (7)7.1 彩色7寸TFT触摸屏功能说明 (7)7.2 LED状态指示灯功能说明 (8)7.3 按键操作功能说明 (9)8. 菜单功能说明 (10)8.1 菜单结构示意图 (10)8.2 菜单说明 (11)9. 密码权限管理 (12)10.监控设备的连接组网方式 (13)11.主要技术参数 (14)12. 使用和操作 (14)13.保养和维修 (15)14. 运输、储存 (15)15. 其它 (15)1. CJ99-W128电气火灾监控设备概述CJ99-W128电气火灾监控设备（以下简称集中控制设备）是采用微控制器并配以7寸液晶触摸型显示屏和其他外部设备组成，经过二总线与多个监控探测器（现场器件：CJ-系列电气火灾监控探测器、剩余电流互感器）进行通信的装置。

CJ99-W128电气火灾监控系统采用总线制结构设计，通过RS232-487标准通讯协议组构网络（双绞线传输通讯），与多台集中监控设备相联、一台集中监控设备通过二总线与最大监控容量达128点监控探测器相联（可满足各种规模的工程应用），以实现监视配电系统的剩余电流（漏电）预警和报警、过流预警和报警、温度的异常状况、故障识别、报警信息记录及打印等功能。

当配电系统发生故障时，CJ-系列电气火灾监控现场器件设备发出声光报警信号，显示报警数值，同时把其处理的故障信号上传到CJ99-W128集中控制设备进行集中显示并控制，在监控主机发生报警信号，显示报警位置，必要时可控制断路器切断电源，提醒值班人员及时处理，以便及时排除火灾隐患，把可能造成的火灾消除在萌芽状态。

CJ99-W128集中控制设备结构简单、系统工作稳定、功能全面、工作可靠、信号稳定有效、可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。

J-EI6710电气火灾监控探测器说明书V14[1].0

5．作为独立式探测器使用时，设置插针具体说明见下表：
插针名称
说明
设置
实现功能
备注
XP1
独立工作
跳线
独立式探测器
三相线路的接法方式
XP2、XP3 第1路报警门限无跳线
1通道门限200 mA 出厂设置
XP2跳线
1通道门限400 mA
XP3跳线
1通道门限600 mA
XP2、XP3跳线 1通道门限800 mA
J-EI6710型剩余电流式电气火灾监控探测器
孔间距、尺寸在配电箱安装衬板上打孔固定。
（以下简称EI6710探测器）具有剩余电流监测报
注：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现
警、脱扣输出、报警输出、报警设置等功能，可
象请及时通知安装方进行处理。严禁带电开盖进行现场维修。
XP4、XP5 第2路报警门限无跳线
2通道门限200 mA 出厂设置
XP4跳线
2通道门限400 mA
XP5跳线
2通道门限600 mA
单相线路的接法方式剩余电流互感器与EI6710探测器间采用两芯阻燃屏蔽电缆RVVPS，截面积大于等于0.2 mm2，长度小于3米。 EI6710 探测器的交流电源应从断路器的进线侧接入，即使断路器分断，探测器仍能工作。
J-EI6710 型剩余电流式电气火灾监控探测器使用说明书 V14.0
安装与布线
J-EI6710型剩余电流式电气火灾监控探测器
1．安装
EI6710 探测器固定在需要监控的电气配电箱的外部墙体或配电箱上，利用下壳体上的 4 个
概述
φ4.5 安装孔直接固定在安装位置。配套的剩余电流互感器安装于电气配电箱的内部，根据安装

依爱J-EI6711电气火灾监控探测器说明书V14.1 (1)

1．适用场所
返修重新编程
正确接线方法
• 室内。 2．不适用场所
• 室外、潮湿场所、可能对壳体造成腐蚀、破坏的场所。
使用与操作
1. 在安装EI6711探测器时，应将EI6711探测器的出厂编号记录在平面图对应位置上，并根据回路部件数量统一分配地址，以供编程时使用。
2. EI6711探测器接入监控设备总线后，利用操作菜单“测试”→“智能部件调试” →“智能部件统计”对探测器进行登录，控制器会显示已登录的探测器出厂编号及地址，如“3411010010 010”，出厂时的地址设置为出厂编号的最后两位。
3．根据分配好的地址，对EI6711探测器设定地址。按“1”后输入需设定的地址后可根据地址、物理位置、报警门限等进行编程。
注意事项 1．应该按现场的实际情况设定各通道的报警电流值。 2．严禁在现场带电开盖。 3．电弧焊在距离探测器5m内工作时，可能引起探测器误报。 4．安装维护时注意安全，避免发生触电事故。蚌埠依爱消防电子有限责任公司地址：安徽省蚌埠市迎河路 1300 号电话：0552-4099437 传真：0552-4082917
具有 1 个剩余电流检测通道，可由监控设备设置通道的报警门限；探测器与剩余电流互感器为一体，简化安装；只使用总线即可工作，方便布线。
配套剩余电流互感器种类见表 1
互感器型号 XE03-4 XE03-8
XE03-143F XE03-183F XE03-224F
互感器内径 52mm×52mm 78mm×78mm 148mm×40mm 188mm×40mm 226mm×52mm
表1 额定电流
160A 400A 160A 250A 400A
适用范围线缆线缆
铜排、线缆铜排、线缆铜排、线缆

电气火灾监控系统原理及应用

电气火灾监控系统原理及应用山东和远智能科技股份有限公司网络营销部电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D 转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。

值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。

电气火灾监控系统一般安装在电路系统的配电箱中，用于监控电路中的剩余电流以及线缆温度，从而确定是否有发生电气火灾的威胁，并及时预警；电气火灾监控系统一般由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成。

那么剩余电流到底是什么呢？如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。

剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。

剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，检测线缆采用空心式的环形互感器，检测铜排采用空心矩形互感器。

安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。

当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。

1.电气火灾监控系统在TT系统中的使用方法：•剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。

•A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE线不得穿过互感器。

•配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线•出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。

电气火灾监控系统-设计安装手册--

第四步：连接电缆。
图3.2
端子说明如下：
图4
表2接线端子说明
端子
连接方式
功能
Z1、Z2
与监控设备的总线连接，无极性
通信接口，工作电源输入端
T1
与温度传感器信号线连接，无极性
温度检测
布线要求：总线宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆。
注意事项：1．布线时要求配电电缆/电线/母线排的三相四线均穿过互感器的内孔。
485：连接消防控制室图形显示装置的通讯总线端子，有极性。
+总线n-（n=1-8）：回路n无极性总线输出端子，连接编码型总线设备。
+24V-：24V输出端子，为现场系统设备供电。
NO、COM：控制输出端子，常开输出。触点容量为1A24VDC。
NT8122系列组合式电气火灾监控探测器
产品简介
NT8122系列组合式电气火灾监控探测器采用内置的高性能单片机，通过自带的剩余电流互感器和温度传感器采集被测线路上的剩余电流和温度，并进行智能分析处理，当被测线路温度或剩余电流达到报警阈值后探测器发出报警信号，从而实现实时监控、早期报警。具有技术先进、外形美观，灵敏度高，线性度好，运行可靠，布线安装简单方便等特点。使用时需与本公司的电气火灾监控设备构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜等处供电线路的剩余电流或温度的实时监测。
24V直流消防电源应根据负载电流和线径计算线长，保证末端电压大于DC18V；负载电流大且传输距离较远时，应采用较粗线缆并分为多个分支布线。
电气火灾监控设备联网时宜选用截面积不小于1.5mm2的双色双绞阻燃或阻燃耐火电线电缆（要求每千米线全程阻抗小于28Ω），长度不超过5000m，为避免干扰需单独铺设管路。联网时每台控制器配置联网接口卡1块；联网的方式为总线拓扑结构，也就是从A到B，从B到C，从C到D...；主机设为00号，从机自01、02、03...顺序排列。

电气火灾监控系统用户手册

电气火灾监控系统用户手册版本：1.0广东雅达电子股份有限公司目录第一章：概述 (3)第二章：系统简介 (3)第三章：系统实时数据查看 (10)第四章：系统历史数据报表查看。

(12)第五章：电气火灾监控系统日常使用的一般方法 (15)第一章：概述系统的数据采集环境ECR是整个系统的核心部分之一，是一个集数据采集、用户管理、变量配置为一体的集成环境，用户可在该环境中完成驱动管理、设备添加，变量配置，通信参数配置等工作。

数据采集环境负责现场设备的数据采集和转换以及工程值的历史数据入库，采集值和工程值之间互相转换采用公式方式完成，驱动程序只需提供采集值即可。

系统管理现场设备驱动，包括加载、卸载、配置驱动；定义实时库变量，获取现场设备数据，在工程值和采集值之间转换；提供其他客户程序访问现场设备接口；存盘历史数据。

使用对象：本手册适用于系统运行人员及管理人员。

图1 运行系统界面注意;由于本系统使用的是可触控屏进行画面的显示，在未带鼠标的情况下，使用触控笔点击画面相当于使用鼠标的左键，使用触控笔长按某一点时，相当于使用鼠标右键的功能，如果需要进行文字输入可以使用系统自带的软键盘进行操作（以下介绍以使用鼠标操作为例）。

第二章：系统简介按照本公司提供的软件进行安装，安装完后系统自动在本地磁盘内存入以下文件:1)Report2)Server3)Hmi系统共包含3个主要的文件夹。

第1）为驱动文件，用户可以不用设置;第2）为数据库软件采集,包含以下文件详明1.图标“”为数据库配置文件，用户只需把历史数据存盘路径配置正确，主要是在“D：\eccdata”新建一个名为”eccdata“的文件夹,建好后，历史数据每天都保存在些文件夹中,注：此“D：\eccdata”请勿删除，否则会删除历史数据。

详明2.其中图标“”为数据采集软件，其它的文件用户可以不用点击设置，都是一些配置文件，用户只需点击图标“”，屏幕显示以下画面:图2 实时库界面此实时库的作用是采集画面中所有仪表的各项参数为数据，且此数据为动态实时显示。

电气火灾监控设备简易操作说明

过液晶屏和指示灯查看故障类别。当故障解决后，
系统自动解除故障报警。 4、故障报警声可以通过设置，禁止故障报警声。
故障类别常见原因处理措施通信故障探测器断电，通讯线断开、短路。探测器接通市电，连接
好通信线。主电故障电气火灾监控设备市电断开。
接通市电。备电故障电池电压过低。接上市电后，一会儿即正常。打印机故障缺纸或纸未装好。更换
电气火灾监控设备自检：指示灯、声音和打印机。消音屏蔽报警声。当再次出现报警或者故障报警
后，报警声会再次响起。菜单进入菜单。查报警查
阅报警记录。查故障查阅故障记录。 7、本系统在 45 秒内没有任何操作，液晶屏的
背光自动关闭，按任意键后，背光自动开启。

或者重新安装好打印纸。
5、密码。本系统密码分两级。所有操作均须
输入密码后才允许操作。
6、按键说明
按键名称说明取消取消操作，返回上一级选项。向上选择向
上。向下选择向下。确定确定选择。如果该项可以
编辑则进入编辑，进入编辑状态后，再按确定，则保存修改，进入选项选择状态。复位清除报警，清
除电气火灾监控设备的报警和探测器的报警。自检
电气火灾监控设备简易操作说明
zgc4e 电气火灾监控系统
1、运行：绿色运行指示灯闪烁，即表示电气
火灾监控设备正在运行。
2、报警：指示灯为红色，同时发出报警声，
声音急促。
3、故障：指示灯为黄色，同时发出报警声，
声音间隔时间较长。故障报警分为通信故障、主电故障，备电故障，打印机故障。出现故障后可以通

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安装与布线
1．安装 8 路探测器固定在需要监控的电气配电箱的外部墙体或配电箱上，利用底板上的 2 个φ5 安装孔直接固定在安装位置。配套的剩余电流互感器安装于电气配电箱的内部，根据安装孔间距、尺寸在配电箱安装衬板上打孔固定。
• 剩余电流报警值：100 mA~800mA （步进 100 mA，监控设备设置） • 配接剩余电流互感器类型：测量范围1 mA~1A，输入/输出比为2000：1 • 互感器电缆规格：两芯阻燃屏蔽电缆 RVVPS，截面积＞0.2mm2，长度＜3 米 • 脱扣输出继电器：无源 NO、NC 触点容量：AC 220V 5A 报警输出继电器：无源 NO、NC 触点容量：DC 24V 1A • 安装方式：壁挂；安装孔距：112mm×121mm • 外形尺寸：206mm×136mm×34mm • 执行标准：GB14287.2-2005《电气火灾监控系统》注：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。
J-EI6720 型剩余电流式电气火灾监控探测器（8 路）使用说明书使用与操作
连接方式接 AC 220V 电源无源触点，可与带有分离端口的断路器连接接监控设备总线接剩余电流互感器接剩余电流互感器接剩余电流互感器接剩余电流互感器接剩余电流互感器接剩余电流互感器接剩余电流互感器接剩余电流互感器无源触点，可接入其它系统功能供电电源输入端控制断路器通讯剩余电流监测剩余电流监测剩余电流监测剩余电流监测剩余电流监测剩余电流监测剩余电流监测剩余电流监测报警信号输出
技术特性
• • • • • 使用环境温度：-10°C~ +50°C；使用环境温度：≤95%RH（不凝露）电源：AC220V±1015%；工作电流：≤30mA（AC）总线工作电压： 24Vபைடு நூலகம்动电压（独立使用时无总线）；工作电流： ≤0.5mA 线制：两总线（无极性）、AC 220V电源线总线长度：≤1500米（截面积1.0mm2铜质双绞线RVS）
8 路漏电流值 0060
查看检测值子菜单
• 布线要求、接线方法 8路探测器的N端接入N线，L接入断路器入线端A、B、C任意一相。总线应选用截面积不小于1.0mm2 的多股铜芯双绞线RVS，总线最长距离不大于1500米。注：总线不允许使用单股导线或平行线。不得与不同电压等级的线路（消防广播、动力电缆等）共管。先将需监测配电箱的线路断开，三相系统将A、B、C及中性线一同穿过剩余电流互感器，单相系统将L、N一同穿过剩余电流互感器，再将线路接好。
3．设置参数（只在独立工作时通过密码进入）各剩余电流检测通道的漏电参数可在 1∼8 挡间任意设置，对应剩余电流报警值为 100mA∼800mA（出厂默认值为 400 mA），100 mA 步进。互感器校准：对于 CTZ、CTZF 系列闭合式及 HCT 系列开合式互感器均选择“×1” 。脱扣输出：0：持续输出；1：脉冲（3s）输出。延时时间：0∼30 秒可任意选择。 4.作为独立式探测器使用时，插针XP1应插上跳线器。 5.系统安装调试完毕后应进行模拟试验，按下“自检”键，除“独立工作” 、 “遥控输出”外的指示灯均应点亮，蜂鸣器应发声，3 秒后指示灯熄灭，蜂鸣器停止发声。在测试插片 XS1 与任一通道“+”间短接(在不接互感器时，报警门限设置为 4)，探测器应发出报警信号并且点亮报警指示灯。。复位监控设备（独立使用时不需要）及探测器，使系统恢复到正常工作状态。
三相线路的接法方式
蚌埠依爱消防电子有限责任公司地址：安徽省蚌埠市高新区依爱电子产业园迎河路 1300 号电话：0552-4099437 传真：0552-4082917
蚌埠依爱消防电子有限责任公司
J-EI6720 型剩余电流式电气火灾监控探测器（8 路）使用说明书操作面板 1．指示灯 J-EI6720型剩余电流式电气火灾监控探测器（8路）
V14.0
• 报警：红色，报警时常亮；通讯：绿色，与监控设备通讯正常时闪亮。 • 遥控：红色，接收到遥控信号时常亮；延时：黄色，脱扣输出延时期间闪亮。概述 • 独立工作：绿色，独立工作时常亮；脱扣输出：红色，脱扣输出时常亮。 J-EI6720型剩余电流式电气火灾监控探测器（8路）（以下简称8路探测器）采用液晶汉字显示，具有剩余电流监测报警、脱扣输出、报警输出、报 2．按键【↑】键：双功能，菜单操作时，用于向上移动光标；参数设置时，用于增加数字。警设置、延时设置、遥控、查询等功能，可通过总线接于电气火灾监控设备，【↓】键：双功能，菜单操作时，用于向下移动光标；参数设置时，用于减少数字。也可作为独立式剩余电流式电气火灾监控探测器使用。【确认】键：双功能，菜单操作时，用于进入下级菜单；参数设置时，用于确认当前设置。内置微处理器，电子编码，唯一ID地址，可通过EI-DB6700型电气火灾【返回】键：双功能，菜单操作时，用于退至上级菜单；参数设置时，用于取消当前设置。监控设备在线设置地址，工作稳定可靠。【自检】键：对液晶、指示灯、蜂鸣器进行自检。具有 8 个剩余电流检测通道，可由监控设备设置各通道报警门限和脱扣【复位】键：对液晶、指示灯、蜂鸣器、继电器输出进行复位。延时时间（独立使用时通过菜单设置）。有脱扣输出、报警输出两组继电器供选择使用，独立使用时可通过输入模块将报警信号接入火灾报警控制器作为监管信号检测。使用灵活、方便。
V14.0
1. 安装时应将探测器的出厂编号记录在平面图对应位置上，接入监控设备总线后，利用操作菜单“测试”→“智能部件调试” →“智能部件统计”对探测器进行登录（类型代码为 33）。对探测器设定地址后可根据地址、物理位置、报警门限等进行编程。 2.按【确认】键进入主菜单，用【↑】、【↓】键选择需要进入的菜单后按【确认】键即可进入各子菜单，进行编程、设置、查询、测试等操作。设置时间设置参数查询参数查看检测值主菜单界面设置参数子菜单 8 路漏电参数 1 路漏电参数 1 路漏电报警门限 1 路互感器校准 8 路漏电报警门限 1 路互感器校准参数子菜单 4 ×1 4 ×1 1 路漏电流值 0002
蚌埠依爱消防电子有限责任公司
2. 接线 • 接线端子
端子名称 L、N、PE NC、COM、NO S+、S1+、2+、3+、4+、5+、6+、7+、8+、COM、 NO 说明电源脱扣输出总线第 1 路互感器第 2 路互感器第 3 路互感器第 4 路互感器第 5 路互感器第 6 路互感器第 7 路互感器第 8 路互感器报警输出 X3 X4 的 1、2 X4 的 3、2 X4 的 4、5 X4 的 6、5 X5 的 4、3 X5 的 2、3 X5 的 1、X4 的 8 X4 的 7、8 X5 的 7、8 编号
