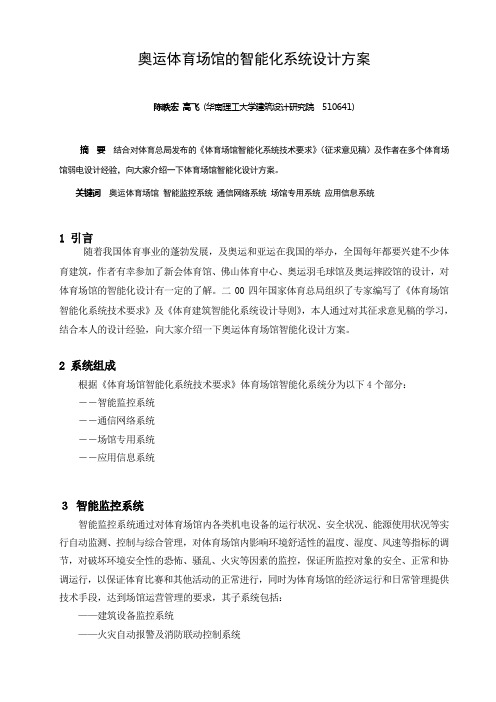

奥运体育场馆的智能化系统设计方案陈昳宏高飞(华南理工大学建筑设计研究院 510641)摘要结合对体育总局发布的《体育场馆智能化系统技术要求》（征求意见稿）及作者在多个体育场馆弱电设计经验，向大家介绍一下体育场馆智能化设计方案。
关键词奥运体育场馆智能监控系统通信网络系统场馆专用系统应用信息系统1 引言随着我国体育事业的蓬勃发展，及奥运和亚运在我国的举办，全国每年都要兴建不少体育建筑，作者有幸参加了新会体育馆、佛山体育中心、奥运羽毛球馆及奥运摔跤馆的设计，对体育场馆的智能化设计有一定的了解。
二00四年国家体育总局组织了专家编写了《体育场馆智能化系统技术要求》及《体育建筑智能化系统设计导则》，本人通过对其征求意见稿的学习，结合本人的设计经验，向大家介绍一下奥运体育场馆智能化设计方案。
2 系统组成根据《体育场馆智能化系统技术要求》体育场馆智能化系统分为以下4个部分：――智能监控系统――通信网络系统――场馆专用系统――应用信息系统３智能监控系统智能监控系统通过对体育场馆内各类机电设备的运行状况、安全状况、能源使用状况等实行自动监测、控制与综合管理，对体育场馆内影响环境舒适性的温度、湿度、风速等指标的调节，对破坏环境安全性的恐怖、骚乱、火灾等因素的监控，保证所监控对象的安全、正常和协调运行，以保证体育比赛和其他活动的正常进行，同时为体育场馆的经济运行和日常管理提供技术手段，达到场馆运营管理的要求，其子系统包括：——建筑设备监控系统——火灾自动报警及消防联动控制系统——安全防范系统——建筑设备集成管理系统3.1设备监控系统3.1.1系统采用实时监控、分布式管理，主机设于设备监控室，其它需要对系统进行控制的场所设工作站或控制屏。
系统支持多种通信接口和协议，并具有接口开放和开发功能。
3.1.2控制器采用现场控制方式，控制器之间采用点对点通信，控制器具有独立的监测和控制能力。
3.1.3监控范围：冷热源系统、空调与通风系统、变配电系统、照明系统、给排水系统、电梯和自动扶梯系统、草坪喷洒系统等。

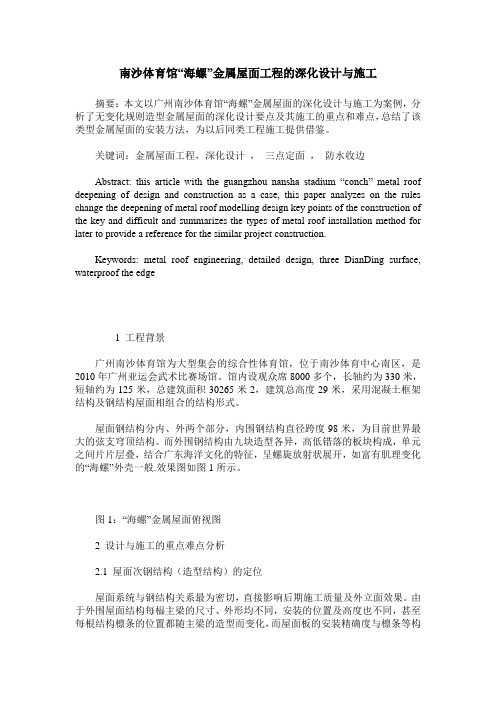

南沙体育馆“海螺”金属屋面工程的深化设计与施工摘要：本文以广州南沙体育馆“海螺”金属屋面的深化设计与施工为案例，分析了无变化规则造型金属屋面的深化设计要点及其施工的重点和难点，总结了该类型金属屋面的安装方法，为以后同类工程施工提供借鉴。
关键词：金属屋面工程，深化设计，三点定面，防水收边Abstract: this article with the guangzhou nansha stadium “conch” metal roof deepening of design and construction as a case, this paper analyzes on the rules change the deepening of metal roof modelling design key points of the construction of the key and difficult and summarizes the types of metal roof installation method for later to provide a reference for the similar project construction.Keywords: metal roof engineering, detailed design, three DianDing surface, waterproof the edge1 工程背景广州南沙体育馆为大型集会的综合性体育馆，位于南沙体育中心南区，是2010年广州亚运会武术比赛场馆。
馆内设观众席8000多个，长轴约为330米，短轴约为125米，总建筑面积30265米2，建筑总高度29米，采用混凝土框架结构及钢结构屋面相组合的结构形式。
屋面钢结构分内、外两个部分，内围钢结构直径跨度98米，为目前世界最大的弦支穹顶结构。
而外围钢结构由九块造型各异，高低错落的板块构成，单元之间片片层叠，结合广东海洋文化的特征，呈螺旋放射状展开，如富有肌理变化的“海螺”外壳一般.效果图如图1所示。
