励磁调节器原理

励磁调节器工作原理励磁调节器是一种用于调节和控制发电机励磁电流的装置，它在电力系统中起着重要的作用。

它的工作原理是通过改变励磁电流的大小和方向，来调节发电机的输出电压和无功功率，以满足电力系统的需求。

励磁调节器由励磁电源、调节电路和控制回路组成。

励磁电源一般由直流发电机或静止励磁装置提供，它的输出电流经过调节电路进行调节，然后输入到发电机的励磁线圈中。

调节电路是励磁调节器的核心部分，它通过控制调节电阻或可变电阻的阻值，来改变励磁电流的大小和方向。

控制回路负责监测电力系统的电压和频率变化，并根据设定值对调节电路进行控制，以实现对发电机输出电压和无功功率的调节。

励磁调节器的工作原理可以分为两个方面来理解：电磁感应和电磁力平衡。

首先是电磁感应。

当励磁电流通过励磁线圈时，会在发电机的磁极上产生磁场。

根据电磁感应的原理，当发电机的转子旋转时，磁场会切割发电机的定子线圈，从而在定子上产生感应电动势。

这个感应电动势的大小和方向与励磁电流的大小和方向有关。

其次是电磁力平衡。

发电机的励磁线圈周围有一个气隙，当励磁电流通过励磁线圈时，会在气隙中产生一个磁场。

这个磁场会与发电机的磁场相互作用，产生一个力矩，使得发电机的转子旋转。

这个力矩的大小和方向也与励磁电流的大小和方向有关。

基于以上原理，励磁调节器可以通过调节励磁电流的大小和方向，来改变发电机的输出电压和无功功率。

当电力系统需要提高发电机的输出电压时，励磁调节器会增大励磁电流的大小；当电力系统需要降低发电机的输出电压时，励磁调节器会减小励磁电流的大小。

同样地，当电力系统需要提高发电机的无功功率时，励磁调节器会改变励磁电流的方向，以增加无功功率的输出；当电力系统需要降低发电机的无功功率时，励磁调节器会改变励磁电流的方向，以减小无功功率的输出。

总结一下，励磁调节器通过改变励磁电流的大小和方向，来调节发电机的输出电压和无功功率。

它的工作原理基于电磁感应和电磁力平衡的原理，通过调节电路和控制回路的协调工作，实现对发电机的精确控制。

励磁调节器工作原理励磁调节器是一种用于调节电力系统中励磁电流的设备，它的工作原理是通过控制励磁电流的大小和方向，以调节发电机的电磁场强度，从而实现对发电机输出电压和无功功率的调节。

励磁调节器通常由功率放大器、控制电路和传感器组成。

传感器用于检测发电机的输出电压和电流，并将信号传递给控制电路。

控制电路根据传感器的信号，计算出励磁电流的调节量，并将调节信号传递给功率放大器。

功率放大器根据控制信号，将调节后的励磁电流输出到发电机的励磁系统中。

励磁调节器的工作原理可以分为两个方面来解释，分别是电磁感应和反馈控制。

电磁感应是励磁调节器工作的基础。

发电机的励磁系统中通常有两种电磁场，即同步电磁场和励磁电磁场。

当发电机转子旋转时，同步电磁场会产生交变磁通，从而在发电机的定子绕组中感应出交变电压。

这个电压被用作传感器的输入信号，用于检测发电机的输出电压和电流。

反馈控制是励磁调节器工作的关键。

控制电路通过对传感器信号的处理，计算出励磁电流的调节量。

这个调节量是根据发电机输出电压和无功功率的设定值来确定的。

控制电路将调节信号传递给功率放大器，功率放大器将调节后的励磁电流输出到发电机的励磁系统中，从而改变发电机的电磁场强度。

励磁调节器的工作原理可以通过控制电路中的PID控制算法来解释。

PID控制算法是一种常用的反馈控制算法，它通过对比设定值和实际值的差异，计算出控制信号的大小和方向，从而实现对系统的调节。

在励磁调节器中，设定值是发电机输出电压和无功功率的设定值，实际值是传感器检测到的发电机输出电压和电流。

控制电路根据设定值和实际值的差异，计算出励磁电流的调节量，并将调节信号传递给功率放大器。

总结起来，励磁调节器通过控制励磁电流的大小和方向，以调节发电机的电磁场强度，从而实现对发电机输出电压和无功功率的调节。

它的工作原理基于电磁感应和反馈控制，通过传感器、控制电路和功率放大器的配合，实现对励磁电流的精确调节。

励磁调节器在电力系统中起着重要的作用，能够保证发电机的稳定运行和电力系统的正常运行。

自动励磁调节的原理及作用自动励磁调节是指通过自动调节励磁电流，以保持电力系统中发电机的励磁电压稳定。

它的作用是确保发电机输出的电压与系统需要的电压相匹配，从而保持系统的可靠性和稳定性。

自动励磁调节的原理主要分为两方面：稳定器的输出和励磁刷的调节。

首先，稳定器的输出是自动励磁调节的核心。

稳定器是位于发电机励磁回路中的一种电子设备，能够根据系统负荷的变化，自动调节励磁电流。

稳定器通过测量发电机的输出电压和励磁电流的大小，与预设的电压进行比较，并根据比较得到的误差信号，调整励磁电流的大小。

当发电机负荷增加时，稳定器会减小励磁电流，以提高发电机电压；当发电机负荷减少时，稳定器会增加励磁电流，以降低发电机电压。

这样就能够保持发电机输出电压的稳定性。

其次，励磁刷的调节也是自动励磁调节的关键之一。

励磁刷是位于发电机励磁回路中的一种机械装置，通过改变磁场的强度来调节励磁电流。

当调节器调整励磁电流时，励磁刷通过增加或减少电磁铁磁场的强度，来改变励磁电流的大小。

通过这种方式，励磁刷能够快速而精确地调节励磁电流，以保持发电机输出电压的稳定性。

自动励磁调节的作用主要有以下几个方面：1. 保持电力系统的稳定性。

发电机的输出电压稳定性对于电力系统的稳定运行至关重要。

通过自动励磁调节，能够及时、准确地调整励磁电流，以保持发电机输出电压的稳定性。

这样就能够防止电力系统出现过高或过低的电压波动，避免对系统产生不利影响。

2. 优化电网的电压质量。

自动励磁调节能够根据电力系统的需求，动态调整发电机的励磁电流。

这样就能够确保发电机输出的电压与系统需要的电压相匹配，有效地提高电网的电压质量。

同时，通过自动励磁调节，还能够减少电力系统的电压偏差，提高系统的功率因数。

3. 提高发电机的响应速度。

自动励磁调节可以根据系统负荷的变化，快速调整励磁电流，以保持发电机输出电压的稳定性。

这样就能够使发电机的响应速度更快，更加灵敏。

当系统负荷变化较大时，自动励磁调节能够迅速调整励磁电流，使发电机输出电压稳定在设定值，保持系统的稳定运行。

励磁调节器工作原理
励磁调节器是一种用于调节电力系统中发电机励磁电流的装置，其主要作用是控制发电机的输出电压和无功功率。

励磁调节器的工作原理如下：
1. 励磁调节器通过检测发电机的输出电压，并与设定值进行比较。

如果输出电压低于设定值，调节器会增加励磁电流以提高发电机的输出电压。

2. 调节器可以通过控制电流稳定器来调整励磁电流。

电流稳定器是一个基于数学模型的控制器，可以根据输入的误差信号来调节励磁电流。

3. 调节器还可以通过检测发电机的无功功率来控制励磁电流。

当无功功率超过设定值时，调节器会增加励磁电流以降低无功功率。

4. 励磁调节器通常还具有保护功能，可以在发生故障或异常情况时切断励磁电流，以保护发电机和电力系统的安全运行。

总之，励磁调节器通过对发电机的励磁电流进行调节，可以实现对发电机输出电压和无功功率的控制，从而确保电力系统的稳定运行。

描述微机自动励磁调节器的工作原理。

微机自动励磁调节器是一种用于调节电力系统中发电机励磁电流的自动控制装置。

它的主要作用是根据系统的负荷需求来控制励磁电流的大小，以保持电力系统的稳定运行。

微机自动励磁调节器的工作原理是通过采集电力系统的各项参数，并根据预设的控制策略进行计算和调节，最终控制励磁电流的输出。

具体来说，微机自动励磁调节器的工作原理可以分为以下几个步骤：1. 采集参数：微机自动励磁调节器会采集电力系统中的各项参数，如发电机的电压、电流、频率等。

这些参数是判断系统负荷情况和励磁电流大小的重要依据。

2. 计算控制策略：根据采集到的参数和预设的控制策略，微机自动励磁调节器会进行计算，确定当前的励磁电流是否需要调整。

控制策略可以根据负荷的变化来调整励磁电流的大小，以保持电力系统的稳定运行。

3. 调节输出：根据计算得到的结果，微机自动励磁调节器会输出相应的控制信号，调节励磁电流的大小。

这些控制信号会通过励磁系统中的电子元器件，如调节器和放大器等，将输出信号转换成能够控制励磁电流的形式。

4. 监测反馈：微机自动励磁调节器会不断监测励磁电流的输出情况，并通过反馈信号来调整控制策略。

如果监测到励磁电流与预设的值存在偏差，微机自动励磁调节器会自动调整控制信号，使励磁电流趋近于预设值。

微机自动励磁调节器的工作原理可简单概括为采集参数、计算控制策略、调节输出和监测反馈。

通过这一过程，微机自动励磁调节器能够根据电力系统的负荷情况自动调节励磁电流的大小，以确保电力系统的稳定运行。

微机自动励磁调节器的应用可以提高电力系统的稳定性和可靠性。

它能够自动控制励磁电流的大小，使得发电机的输出电压保持在稳定的范围内，从而保证电力系统的供电质量。

此外，微机自动励磁调节器还可以根据负荷的变化进行自适应调节，提高了电力系统的响应速度和调节精度。

总的来说，微机自动励磁调节器是一种应用于电力系统的自动控制装置，通过采集参数、计算控制策略、调节输出和监测反馈的过程，实现对发电机励磁电流的自动调节。

同步发电机励磁调节原理
同步发电机励磁调节原理是通过对励磁系统的电流、电压进行调节，控制发电机的励磁电压和励磁电流，从而控制发电机的输出电压和输出功率。

具体原理如下：
1. 励磁电压调节：通过调节励磁电压的大小，可以控制发电机的输出电压。

一般情况下，发电机的励磁电压是由励磁系统中的励磁电源提供的。

调节励磁电压的大小可以通过调节励磁电源的电压来实现，如使用电位器或自动电压调节器（AVR）来调节发电机的输出电压。

2. 励磁电流调节：通过调节励磁电流的大小，可以控制发电机的输出功率。

励磁电流一般由励磁系统中的励磁电源提供，并且通过励磁电阻进行调节。

通过增大或减小励磁电阻的阻值，可以调节励磁电流的大小，从而控制发电机的输出功率。

同时，还需要根据发电机输出的电压和功率信号，通过控制回路，将励磁系统的电压和电流进行反馈控制，使发电机的输出能够稳定在设定值。

综上所述，发电机的励磁调节原理是通过对励磁电压和电流进行调节，控制发电机的输出电压和输出功率。

励磁调速电机工作原理
励磁调速电机工作原理是指通过控制电机励磁电流的大小和方向来实现电机的调速。

励磁调速电机通常由一个外部直流电源和一个直流电动机组成。

其工作原理如下：
1.励磁电流控制：通过改变外部直流电源的电压或电流来控制励磁电流的大小和方向。

这可以通过调节电源的电压或通过使用电阻、电感或电容来实现。

2.励磁磁场产生：改变励磁电流的大小和方向会改变电磁铁中的磁场。

励磁调速电机通常使用电磁铁来产生磁场，其中通过线圈通电，产生的磁场会在电机中产生作用。

3.转矩产生：当励磁电流通过电磁铁时，产生的磁场与电机转子上的永磁体或线圈中的磁场产生相互作用。

这种相互作用将会产生力矩，并使电机转子开始旋转。

4.调速控制：通过不断改变励磁电流的大小和方向，可以控制电机的转速。

较大的励磁电流将产生较强的磁场，从而增加电机的转矩，使转速增加。

反之，较小的励磁电流将产生较弱的磁场，从而减小电机的转矩，使转速降低。

总之，励磁调速电机通过控制励磁电流的大小和方向，来产生不同的磁场强度和转矩，从而实现电机的调速功能。

励磁调节器的工作原理
励磁调节器是一种用来调节励磁电压和电流的装置，其主要工作原理是通过对励磁电源输出电压或电流进行调节，控制感应电机或发电机中的励磁电流，进而影响电机或发电机的工作状态。

励磁调节器的基本工作原理如下：
1. 励磁电源输入：励磁调节器通过外部的直流电源提供励磁电源，电源的电压和电流可以根据需要进行调整。

2. 电源转换：励磁调节器将输入的直流电源转换为合适的输出电压或电流，以满足特定的励磁要求。

3. 电流感应：励磁调节器通过电流感应装置（如变压器或传感器）监测到电机或发电机中的励磁电流。

4. 控制电路：励磁调节器中的控制电路根据感应到的励磁电流与设定值进行比较，并根据比较结果来调节输出电压或电流。

5. 调节输出：控制电路通过控制输出电源的电压或电流，调节电机或发电机中的励磁电流，从而达到预期的励磁要求。

通过以上工作原理，励磁调节器能够根据实际需要对电机或发电机的励磁电流进行精确调节，以实现电机或发电机的稳定运行和性能优化。

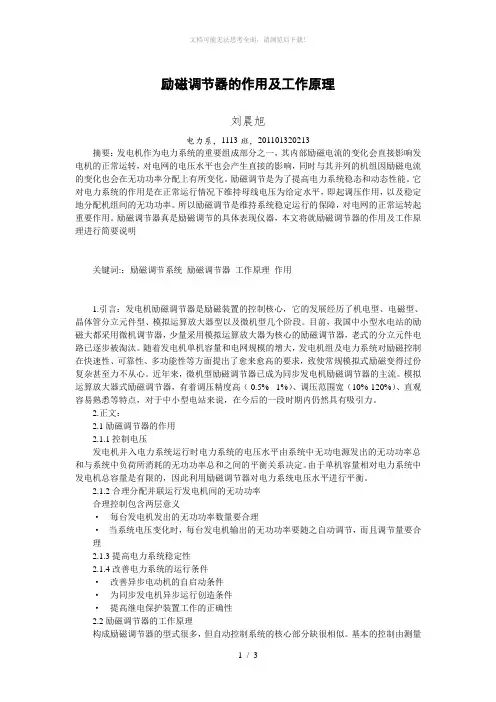

励磁调节器的作用及工作原理刘晨旭电力系，1113班，201101320213摘要：发电机作为电力系统的重要组成部分之一，其内部励磁电流的变化会直接影响发电机的正常运转，对电网的电压水平也会产生直接的影响，同时与其并列的机组因励磁电流的变化也会在无功功率分配上有所变化。

励磁调节是为了提高电力系统稳态和动态性能。

它对电力系统的作用是在正常运行情况下维持母线电压为给定水平，即起调压作用，以及稳定地分配机组间的无功功率。

所以励磁调节是维持系统稳定运行的保障，对电网的正常运转起重要作用。

励磁调节器真是励磁调节的具体表现仪器，本文将就励磁调节器的作用及工作原理进行简要说明关键词:：励磁调节系统励磁调节器工作原理作用1.引言：发电机励磁调节器是励磁装置的控制核心，它的发展经历了机电型、电磁型、晶体管分立元件型、模拟运算放大器型以及微机型几个阶段。

目前，我国中小型水电站的励磁大都采用微机调节器，少量采用模拟运算放大器为核心的励磁调节器，老式的分立元件电路已逐步被淘汰。

随着发电机单机容量和电网规模的增大，发电机组及电力系统对励磁控制在快速性、可靠性、多功能性等方面提出了愈来愈高的要求，致使常规模拟式励磁变得过份复杂甚至力不从心。

近年来，微机型励磁调节器已成为同步发电机励磁调节器的主流。

模拟运算放大器式励磁调节器，有着调压精度高（ 0.5% - 1%）、调压范围宽（10%-120%）、直观容易熟悉等特点，对于中小型电站来说，在今后的一段时期内仍然具有吸引力。

2.正文：2.1励磁调节器的作用2.1.1控制电压发电机并入电力系统运行时电力系统的电压水平由系统中无功电源发出的无功功率总和与系统中负荷所消耗的无功功率总和之间的平衡关系决定。

由于单机容量相对电力系统中发电机总容量是有限的，因此利用励磁调节器对电力系统电压水平进行平衡。

2.1.2合理分配并联运行发电机间的无功功率合理控制包含两层意义·每台发电机发出的无功功率数量要合理·当系统电压变化时，每台发电机输出的无功功率要随之自动调节，而且调节量要合理2.1.3提高电力系统稳定性2.1.4改善电力系统的运行条件·改善异步电动机的自启动条件·为同步发电机异步运行创造条件·提高继电保护装置工作的正确性2.2励磁调节器的工作原理构成励磁调节器的型式很多，但自动控制系统的核心部分缺很相似。

励磁调节器工作原理
1.目标设定：励磁调节器的第一步是设置所需的电压和频率。

这些参
数通常由控制系统通过用户界面或自动化程序设置。

2.信号检测：励磁调节器会检测发电机或电动机的输出电压和频率，
并将这些信息发送到控制系统。

控制系统根据这些信息判断调节器的动作。

3.反馈机制：励磁调节器使用反馈机制来实现所需的电压和频率输出。

它会接收控制系统的指令，并根据指令调节励磁电流。

4.励磁电流调节：当控制系统检测到输出电压或频率偏离所需数值时，它会发送信号给励磁调节器来调整励磁电流。

励磁调节器会根据指令调整
电流的大小。

5.励磁电流传输：励磁调节器将调整后的励磁电流传输给励磁系统，
如电动机或发电机的励磁线圈。

6.反馈控制：一旦调整后的励磁电流传输到励磁系统，系统会根据电
流的大小来生成对应的磁场强度。

这个磁场强度会影响电动机或发电机的
输出电压和频率。

7.输出检测：励磁调节器会再次检测输出电压和频率，并将这些信息
发送回控制系统。

这样控制系统可以根据实际输出情况来调整励磁电流的
大小，以实现更加稳定的电压和频率输出。

总的来说，励磁调节器通过不断检测和调整励磁电流来控制发电机或
电动机的输出电压和频率，以实现稳定的电力系统运行。

控制系统通过反
馈机制快速响应输出偏差，并通过适当的调节励磁电流来纠正这些偏差。

这样，在各种负载和工作条件下，励磁调节器可以实现稳定的电力输出。

励磁调节器工作原理励磁调节器是一种用于发电机的自动调节装置，它能够根据负荷的变化，自动调节发电机的励磁电流，以维持发电机的输出电压稳定。

它在电力系统中扮演着非常重要的角色，下面我们就来详细了解一下励磁调节器的工作原理。

首先，励磁调节器通过感应发电机输出电压的变化，来调节励磁电流。

当发电机的输出电压下降时，励磁调节器会增加励磁电流，以提高发电机的磁场强度，从而使输出电压恢复到设定的值。

相反，当发电机的输出电压升高时，励磁调节器会减小励磁电流，以减小磁场强度，使输出电压回到设定值。

其次，励磁调节器还可以通过调节励磁电流的方式，来实现对发电机的无功功率的控制。

在电力系统中，无功功率是非常重要的，它能够影响电网的稳定运行。

励磁调节器可以根据系统的需要，调节发电机的无功功率输出，以保持系统的无功功率平衡，确保电网的稳定运行。

此外，励磁调节器还可以实现对发电机的过励磁和欠励磁保护。

当发电机的励磁电流超过额定值时，励磁调节器会及时减小励磁电流，以避免发电机过励磁而损坏。

相反，当发电机的励磁电流不足时，励磁调节器会增加励磁电流，以避免发电机欠励磁而无法正常工作。

总的来说，励磁调节器通过不断感应发电机输出电压的变化，来调节励磁电流，以维持发电机的输出电压稳定。

同时，它还可以实现对发电机的无功功率控制，以及过励磁和欠励磁保护。

它在电力系统中的作用非常重要，是电力系统中不可或缺的一部分。

通过本文的介绍，相信大家对励磁调节器的工作原理有了更深入的了解。

励磁调节器的工作原理虽然复杂，但它在电力系统中的作用却是非常重要的，它能够保证发电机的稳定运行，维持电力系统的稳定运行，确保电能的安全可靠供应。

希望本文能够帮助大家更好地理解励磁调节器的工作原理，为电力系统的运行提供更好的保障。

励磁调节器的工作原理
励磁调节器是一种用来调节电力系统中发电机励磁电流的装置。

其工作原理基于励磁调节器内部的稳定回路。

励磁调节器的主要组成部分包括励磁电流检测器、控制电路和励磁电流输出控制器。

1. 励磁电流检测器：通过检测发电机绕组上的励磁电流大小，将其转化为电信号。

2. 控制电路：接收来自励磁电流检测器的电信号，经过电路处理后，生成控制信号。

3. 励磁电流输出控制器：根据控制信号的大小，通过控制励磁电流输出装置（如励磁电流调节器或励磁电压调节器）来调整发电机的励磁电流。

工作原理如下：
1. 励磁电流检测器感知发电机绕组上的励磁电流大小，并将其转化为电信号。

2. 控制电路接收并处理励磁电流检测器的信号，比较检测到的电流值与设定值之间的差异。

3. 根据差异大小，控制电路产生相应的控制信号。

4. 控制信号经过放大后，通过励磁电流输出控制器调整励磁电流输出装置的工作状态，以达到控制发电机励磁电流的目的。

5. 调节器不断地监测励磁电流，并按照设定值进行调节，以保持发电机的励磁电流在一定范围内稳定工作。

通过这种工作原理，励磁调节器能够实现对发电机励磁电流的精确调节，从而保证电力系统的稳定运行。

描述微机自动励磁调节器的工作原理微机自动励磁调节器（AVR）是一种用于供电系统中发电机励磁控制的设备。

其主要作用是调节发电机的励磁电流，以保持发电机的电压稳定。

AVR采用了微机技术，能够实现智能化的控制和调节，具有快速响应、高精度和稳定可靠的优点。

AVR的工作原理可以分为三个主要部分：输入检测、控制算法和输出控制。

输入检测部分主要负责检测发电机输出电压和电流的变化，并将这些信号传递给控制算法部分进行处理。

输入检测部分还会检测发电机的励磁电流和电压以及反馈电压等参数，以便对发电机的工作状态进行实时监测和控制。

控制算法部分是AVR的核心，它根据输入检测部分采集到的信号进行运算和判断，生成励磁电流控制信号，并将该信号传递给输出控制部分。

常见的控制算法有PID控制算法，它通过比较发电机的实际输出电压与设定的目标电压之间的差异，计算出一个合适的励磁电流的控制信号。

输出控制部分主要负责将控制算法部分生成的控制信号转换成实际的控制信号，并输出给励磁机进行励磁控制。

输出控制部分通常包括功率放大器和电流传感器。

功率放大器将控制信号放大到合适的电压和电流，并通过电流传感器检测实际的励磁电流，以便对输出进行反馈控制。

当发电机的输出电压发生变化时，输入检测部分会立即检测并传递相关信号给控制算法部分。

控制算法部分通过运算和判断生成合适的励磁电流控制信号。

输出控制部分根据控制信号进行输出控制，调节励磁机的励磁电流，以保持发电机的输出电压稳定。

微机自动励磁调节器由于采用了微机技术和智能化的控制算法，能够实时监测和调节发电机的励磁电流，保持发电机的输出电压稳定。

它不仅具有快速响应、高精度和稳定可靠的特点，还具有灵活性强、远程监测和控制等优势，是现代供电系统中发电机励磁控制的重要设备。

励磁调节器简介励磁调节器（Excitation Regulator）是一种用于调节发电机励磁电流的装置，通常由控制电路和电气部件组成。

励磁调节器的主要功能是稳定发电机的输出电压，并调节励磁电流以应对负载波动。

它在电力系统中起着至关重要的作用，保证电力供应的稳定性和可靠性。

励磁调节器的工作原理励磁调节器根据发电机的输出电压和负载情况，通过控制励磁电流来实现稳定电压的调节。

下面是励磁调节器的工作原理：1.检测输出电压：励磁调节器中的电压反馈回路会不断检测发电机的输出电压，并将检测到的电压信号传递给控制电路。

2.比较电压信号：控制电路会将检测到的电压信号与设定的目标电压进行比较，得出电压偏差（误差）。

3.产生控制信号：根据电压偏差，控制电路会产生相应的控制信号，用于调节励磁电流。

4.调节励磁电流：控制信号被传递给电气部件，如稳压器或励磁机，以调节励磁电流。

通常，当发电机输出电压偏低时，励磁电流应增加，而当输出电压偏高时，励磁电流应减小。

5.稳定输出电压：通过不断调节励磁电流，励磁调节器使发电机的输出电压保持在设定的目标电压附近，以稳定电力系统的电压。

励磁调节器的类型根据控制方式和电气部件的不同，励磁调节器可以分为多种类型。

下面是几种常见的励磁调节器类型：1.电压型励磁调节器：根据发电机输出电压和设定目标电压之间的差异，调节励磁电流，使输出电压稳定在设定值附近。

这种调节器适用于负载波动较小的情况。

2.感应型励磁调节器：利用发电机绕组中感应出的电动势来控制励磁电流，使输出电压稳定。

这种调节器适用于负载波动较大的情况。

3.智能型励磁调节器：结合先进的控制算法和传感技术，能够实时监测发电机的输出电压和负载情况，并自动调节励磁电流以保持电压稳定。

这种调节器具有更高的精度和响应速度。

励磁调节器在电力系统中的应用励磁调节器广泛应用于电力系统中的发电机组，确保电力供应的稳定性和可靠性。

它的主要应用包括：1.发电厂：励磁调节器用于控制发电机的励磁电流，保持输出电压稳定，以满足电网的需求。

浅论励磁机调节器原理同步发电机的运行特性与它的空载电动势Eq值的大小有关，而J值是发电机励磁电流F的函数，改变励磁电流可影响同步发电机在电力系统中的运行物性，因此，对同步发电机的励磁进行控制是对发电机的运行实行控制的重要内容之一。

而同步发电机的励磁系统一般由励磁功率单元和励磁调节器两部分组成。

如图一所示：电力系统图一励磁功率单元向同步发电机转子提供直流电流,即励磁电流，以建立直流磁场。

励磁功率单元有足够的可靠性并具有一定的调节容量。

在电力系统运行中，发电机依靠电流的变化进行系统电压和本身无功功率的控制因此，励磁功率单元应具备足够的调节容量以适应电力系统中各种运行工况的要求。

而且它有足够的励磁顶值电压和电压上升速度具有较大的强励能力和快速的响应能力。

励磁调节器根据输入信号和给定的调节准则控制励磁功率单元的输出，是整个励磁系统中较为重要的组成部分。

励磁调节器的主要任务是检测和综合系统运行状态的信息，以产生相应的控制信号，经放大后控制励磁功率单元以得到所要求的发电机励磁电流。

系统正常运行时，励磁调节器就能反映发电机电压高低以维持发电机电压在给定水平。

应能迅速反应系统故障，具备强行励磁等控制功能以提高暂态稳定和改善系统运行条件。

我厂发电机所配用的是TFL-130-4型交流励磁机。

励磁机为转枢式，电枢以三相电力供给同轴旋转的硅整流后对发电机励磁，励磁机定子磁场的励磁则由静止可控励磁装置提供。

系统原理示意图如图二所示：图二励磁系统所配套的是河北工业大学电工厂所设计的MLZ-1CW无刷励磁调节器。

它检测发电机的电压U，电流I，或其它状态量，然后按给定的调节准则对励磁功率单元发出控制信号实现控制功能由基本控制和辅助控制两大部分组成。

基本控制由调差、测量比较、综合放大和移相触发单元组成。

实现电压调节和无功功率分配等最基本的调节功能。

而辅助控制是为了满足不同工况改善电力系统稳定性，改善励磁控制系统动态性能而设置的单元——励磁系统稳定器、电力系统稳定器和励磁限制器等。
