数字式励磁调节器的运行方式
- 格式:doc
- 大小:33.50 KB
- 文档页数:5
励磁调节器运行规程1、系统介绍:本套装置为ABB公司生产的UNITROL5000励磁调节器,为静态励磁,整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。
1.1、励磁变压器:由三个单相变压器组成,采用Y/Δ- 1接线,容量为3 X 2000 KV A。
具有温度保护装置,发出告警信号。
1.2、A VR调节器:具有两套功能相同的调节器,每套具有三个通道,分别为自动通道、手动通道、EGC紧急通道。
另外在此柜中还具有LCP控制板、维修屏以及开关和继电器等。
1.2.1、逻辑关系:当A路自动通道故障时,切换到B路自动通道;如果这个通道又发生故障,首先判断A路通道是否完好,若完好便切换到A路,不好便切换到B路的手动通道;在B路通道故障时切换到A路的手动通道,切换不成功便切换到B路的EGC通道。
1.2.2 、LCP 控制板用于本地操作UNITROL5000系统,并显示重要的过程信号和故障信号。
具有带LED的16个键,用于系统专门的显示和控制;10个控制键用于运行模式和内置功能以及LCD,LCD为8行显示,每行40个字符。
按此键后,出现8个模拟信号,显示信道号,信号名称,值及单位,黄色灯亮,使用滚动键可显示后面的模拟信号。
按此键后,出现四个模拟信号,显示信道号,信号名称,值及单位,黄色灯亮,使用滚动键可显示后面的模拟信号。
清除故障信号,按键后,如有故障,会出现最多8条故障通道。
第一个故障总是在第一行,接着发生的故障,以故障编号升叙排列。
使用滚动键可显示更多的故障。
确认故障信号。
所有报告通道都储存在控制板内,此外,特殊警告通道储存在处理器里。
要清除这些通道,可较长时间按下复位键。
没有活动的警报,键上的灯熄灭。
↓# 光标键,可选择显示屏1 –8行或1 – 4行中的某一行。
当前行突出显示。
↓↑滚动键,在模拟信号显示中按动时,信号道(反差显示)及模拟值改变。
↑↑↓↓翻页键,按动时,信道号每次改变10行,故障号每次改变6行。
励磁调节器运行规程1、系统介绍:本套装置为ABB公司生产的UNITROL5000励磁调节器,为静态励磁,整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。
1.1、励磁变压器:由三个单相变压器组成,采用Y/Δ- 1接线,容量为3 X 2333 KV A。
具有温度保护装置,发出告警信号。
1.2、A VR调节器:具有两套功能相同的调节器,每套具有三个通道,分别为自动通道、手动通道、EGC紧急通道。
另外在此柜中还具有ARC NET控制板、维修屏以及开关和继电器等。
1.2.1、逻辑关系:当A路自动通道故障时,切换到B路自动通道;如果这个通道又发生故障,首先判断A路通道是否完好,若完好便切换到A路,不好便切换到B路的手动通道;在B路通道故障时切换到A路的手动通道,切换不成功便切换到B路的EGC通道。
1.2.2 、ARC NET 控制板用于本地操作UNITROL5000系统,并显示重要的过程信号和故障信号。
具有带LED的16个键,用于系统专门的显示和控制;10个控制键用于运行模式和内置功能以及LCD,LCD 为8行显示,每行40个字符。
按此键后,出现8个模拟信号,显示信道号,信号名称,值及单位,黄色灯亮,使用滚动键可显示后面的模拟信号。
按此键后,出现四个模拟信号,显示信道号,信号名称,值及单位,黄色灯亮,使用滚动键可显示后面的模拟信号。
故障信号,按键后,如有故障,会出现最多8条故障通道。
第一个故障总是在第一行,接着发生的故障,以故障编号升叙排列。
使用滚动键可显示更多的故障。
清除故障信号。
所有报告通道都储存在控制板内,此外,特殊警告通道储存在处理器里。
要清除这些通道,可较长时间按下复位键。
没有活动的警报,键上的灯熄灭。
↓# 光标键,可选择显示屏1 –8行或1 – 4行中的某一行。
当前行突出显示。
↓↓滚动键,在模拟信号显示中按动时,信号道(反差显示)及模拟值改变。
↑↑↓↓翻页键,按动时,信道号每次改变10行,故障号每次改变6行。
发电机励磁系统34.1主题内容本规程规定了我公司发电机励磁系统装置的许可运行方式、操作、监视、维护、异常运行及事故处理。
34.2 概述34.2.1 励磁系统采用ABB公司UNITROL6000自并励静止半导体励磁系统。
该系统主要由励磁变压器、数字式自动电压调节器(DA VR)、可控硅整流桥、灭磁与过电压保护装置、起励装置五大部分组成。
自并励装置型号:T6S-0/U251-S6000,其含义如下:T:标准4通道,2自动通道+1独立手动通道6:6000系列微处理器S:标准设计,即可控硅桥为n-1冗余0:没有附加功能U2:UNL1330可控硅桥5:5个并联可控硅桥1:可控硅桥臂数为1,即每桥无串并联元件S:单极直流灭磁开关6000:灭磁开关额定电流为6000ADA VR为双通道(通道1和通道2),两个通道互为备用,如果运行中两个自动通道全部故障,则自动切换至两个独立手动通道中的任一个继续运行;五个可控硅整流桥采用n-1形式运行,即运行中可以允许任何一个桥退出,退出的数不超过3;灭磁开关最大断开电流达100KA,灭磁采用带跨接器的非线性电阻。
34.2.2 励磁系统正常运行方式为双自动通道+双独立备用手动通道,其中双自动通道中还各含手动调节回路。
运行时,2个自动通道都工作,但其中一个自动通道脉冲被闭锁;当有脉冲输出的通道故障时,自动切换到另一个自动通道且封闭故障通道脉冲(不允许切换到本通道的手动回路)。
如果自动通道都故障,则切换至备用的独立手动通道并按PI调节。
自动通道与备用手动通道完全独立。
2个自动通道完全相同,可任选通道1或通道2为运行通道,备用通道自动跟踪运行通道,每次机组启动时应将A VR进行通道1、通道2在就地控制面板上进行切换。
除下列情况外,可在任何时间进行通道切换:(1)运行通道中检测到故障,自动切换到备用通道运行,在故障切除前不能切回到原通道运。
(2)如果备用通道故障,将闭锁从运行通道到备用通道的人为切换。
励磁系统技术要求1.1.1 总的要求自动励磁调节装置能在-5℃~+45℃环境温度下连续运行;也能在湿度最大的月份下,月平均最大相对湿度为90%,同时该月平均最低温度不高于25℃的环境下连续运行。
励磁系统容量能满足发电机最大连续出力和强励要求。
1.1.1.1采用高起始响应的自并励静止励磁系统(采用进口产品,其中励磁变压器采用国产设备)。
励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求。
1.1.1.2在强励条件下,励磁电压增长值达到顶值电压和额定电压差值的95%时所需的时间不大于0.05s。
1.1.1.3 当发电机的励磁电压和电流不超过其额定励磁电压和电流的1.1倍时,励磁系统应保证连续运行。
1.1.1.4 励磁系统的短时过载能力超过发电机励磁绕组的短时过载能力,强励倍数不小于2(对应发电机端电压Ue时),允许强励时间不低于20秒。
1.1.1.5 发电机电压控制精度(从空载到满载电压变化)不大于0.5%的额定电压。
励磁控制系统暂态增益不少于25倍。
1.1.1.6阶跃响应(1)对于自并励静止励磁系统,在空载额定电压下,当阶跃量为发电机额定电压的5%时,超调量不大于阶跃量的30%;振荡次数不超过3次,上升时间不大于0.6秒,发电机定子电压的调节时间不大于5秒。
发电机额定负载时阶跃响应:阶跃量为发电机额定电压的2%-4%,有功功率振荡次数不大于5次,阻尼比大于0.1,调节时间不大于10S。
(2)发电机零起升压时,自动电压调节器应保证发电机定子电压最大值不大于额定值的110%,振荡次数不超过3次,调节时间不超过10秒。
1.1.1.7 自动电压调节器的调压范围发电机空载时应在70%~110%额定电压范围内稳定平滑调节整定,电压的分辨率应不大于额定电压的0.2%。
手动励磁控制单元应保证发电机励磁电压能在空载额定励磁电压的20%到额定励磁电压的110%进行稳定、平滑地调节。
1.1.1.8 电压频率特性当发电机空载运行时,频率每变化额定值的±1%,发电机电压变化应不大于额定值的±0.25%。
HWJT-08DS微机励磁调节器使用说明HWJT08D使用说明书目录第一部分概述 (4)第二部分功能规范 (7)第三部分HWJT-08DS硬件系统介绍 (11)一、模拟信号转换板 (12)二、采集板 (12)三、接口板 (13)3.1 输入 (13)3.2 输出 (14)四、主机板 (14)4.1 特点 (14)4.2 面板设置 (14)4.3 输入 (14)4.4 输出 (15)五、控制电源板 (16)5.1 电源范围 (16)5.2 互换性好 (16)5.3 可靠性高 (16)六、功放电源板 (16)第四部分HWJT-08DS软件系统介绍 (18)第五部分励磁监控单元 (19)一、与励磁控制单元的通讯功能 (19)二、主系统、子系统显示功能 (19)2.1 控制单元 (20)2.2 参数设置 (21)2.3 特殊控制 (21)2.4 其它显示 (22)2.5 试验录波 (22)2.6 故障录波 (23)2.7 通讯接口 (23)第六部分独立励磁电流调节通道 (25)第七部分智能检测显示装置 (26)第八部分PLC操作控制系统 (28)一、主回路信号 (28)二、控制系统信号 (28)2.1 异常 (28)2.2 故障 (28)2.3 显示 (28)三、逻辑回路 (28)第九部分HWJT-08DS使用及操作说明 (29)一、系统介绍 (29)1.1调节器及功放电源 (29)1.2 调节器按钮和开关 (29)1.3 控制柜按钮和开关 (30)二、励磁监控单元 (31)2.1 主界面 (32)2.2 AVR子界面 (33)2.3 特殊控制 (35)2.4 参数设置 (35)2.5 试验录波 (37)2.6 故障录波 (40)三、装置操作 (41)3.1 开机操作 (41)3.2 停机操作 (42)3.3投入和退出 (42)四、异常处理 (43)4.1 一般性异常 (43)4.2 事故和故障 (44)五、注意事项 (46)5.1 运行人员注意事项 (46)5.2 维修人员注意事项 (46)六、操作及维护注意事项 (47)6.1 安全事项 (47)6.2 维护事项 (47)第十部分设备结构 (48)第十一部分订货指南 (50)一、环境要求 (50)二、订货须知 (50)第一部分概述HWJT-08DS励磁调节器是武汉洪山电工科技有限公司于2000年开发研制的新一代微机励磁调节器,该调节器具有如下特点:1、双通道微处理器(前台)+工业控制机(后台)+PLC(选项)混合结构HWJT-08DS双通道微机励磁调节器,由于采用了微处理器与工业控制机混合运用的结构,既保留了微处理器的良好抗干扰性能,又扩展了励磁调节控制系统的功能。

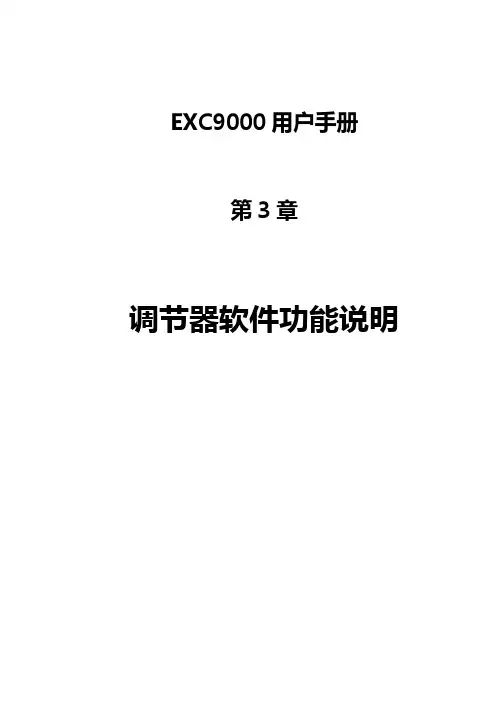

EXC9000用户手册第3章调节器软件功能说明广州电器科学研究院广州擎天电气控制实业有限公司目录1.调节功能 (5)1.1 给定值调节与运行方式 (5)1.2 自动电压调节器和励磁电流调节器 (5)1.3 电力系统稳定器(PSS) (7)1.4 调节器工作模式 (9)1.4.1 发电模式 (9)1.4.2 电制动模式 (10)1.4.3 恒控制角模式 (11)1.4.4 短路干燥模式 (12)1.5 有功和无功功率补偿 (12)1.6 调差 (12)1.7 叠加的无功功率或功率因数控制 (13)1.8 软起励控制 (13)1.9 通道间的跟踪 (14)2.限制功能 (15)2.1 强励限制和过励限制 (15)2.2 欠励限制 (16)2.3 定子电流限制 (17)2.5 低频 (19)3. 故障检测及判断 (19)3.1 同步故障 (19)3.2 低励磁电流 (20)3.3 励磁变副边CT故障 (20)3.4 PT故障 (20)3.5 调节器故障 (21)4.防错功能 (21)4.1 检测容错 (21)4.2 控制容错 (22)5. 其它功能 (22)5.1 R631信号 (22)5.2 R632信号 (22)5.3 开机令输出 (22)5.4 复位 (23)5.5 通道跟踪 (23)5.6 内部跟踪 (23)5.8 恒Q控制 (24)5.9 恒PF控制 (24)5.10 人工操作增减磁 (24)6. 调节器逻辑流程图 (26)6.1 开机流程 (26)6.2 停机流程 (27)6.3 主CPU程序及中断服务流程 (28)6.4 DSP采样程序及中断服务流程 (29)6.5 通道切换流程 (29)6.6 通道跟踪流程 (30)6.7 系统电压跟踪流程 (30)1.调节功能1.1 给定值调节与运行方式利用开关量输入命令或者通过串行通讯,可控制励磁调节器给定值的增、减和预置。
给定值设有上限和下限。
给定值的调节速度可按国标的要求通过软件设定。
一、恒机端电压(自动)运行方式发电机励磁系统闭环自动调节方式。
在该种运行方式下,数字式励磁调节器的主要任务是维持发电机端电压恒定,—般是把机端电压,作为反馈量,实现PID调节;向时,为了提高电力系统运行的稳定条件,数字式励磁调节器还可以实现更为复杂的控制规律,如电力系统稳定器(PSS)附加控制、线性最优励磁控制(LOED)、非线性励磁控制(NEC)等。
恒机端电压(自功)运行方式是数字式励磁调节器的主要运行方式。
二、恒励磁电流(手动)运行方式一般而言,励磁调节器都有“自动”和“手动”两种运行方式,数字式励磁调节器也不例外。
在恒励磁电流(手动)运行方式下,数字式励磁调节器采入信号,与给定值比较,经比例(积分)控制规律的运算后送出控制信号到移相触发单元。
由于自动运行方式的电压整定范围有限,在机组安装、检修或事故跳闸后进行发电机升压试验时,通常用手动方式来调整发电机的励磁从而调节机端电压或发电机的无功,这样调情较为平稳,调整范围可以很宽。
1、三机系统运行方式与两套调节器互为备用的运行方式相比,采用三机系统的主要目的是通过增加硬件投资来进一步提高数字式励磁调节器装置运行的可靠性和安全性。
三机运行方式又可分为三机备用运行方式和三取二表决运行方式两种。
2、三机备用运行方式这种方式的工作原理是,除A机与B机互为备用可自动切换外,还设计了后备C机。
当A、B机均发生故障时,C机能自动切换至在线运行。
c机可以设计为具有和A、B机一样的功能,但一般情况下A、B机同时故障的几率较小,为简化方案,可以设计B机具有较为简单的励磁控制功能,例如只保证发电机按恒励磁电流(手动)运行方式继续运行。
三机备用运行方式和双机互为备用的运行方式原理上没有大的差别,只是三机备用运行方式以增加硬件投资为代价达到了数字式励磁调节器装置运行可靠性的提高;3、三取二表决运行方式在该种起行方式下,三机都在线工作,三套调节器接收同样的外部输入信号,三者的软、硬件结构区完全一致,当三套调节器有两套的输出结果—致时,即将此输出结果作为数字式励磁调节器的输出送至励磁系统中的被控对象部分。

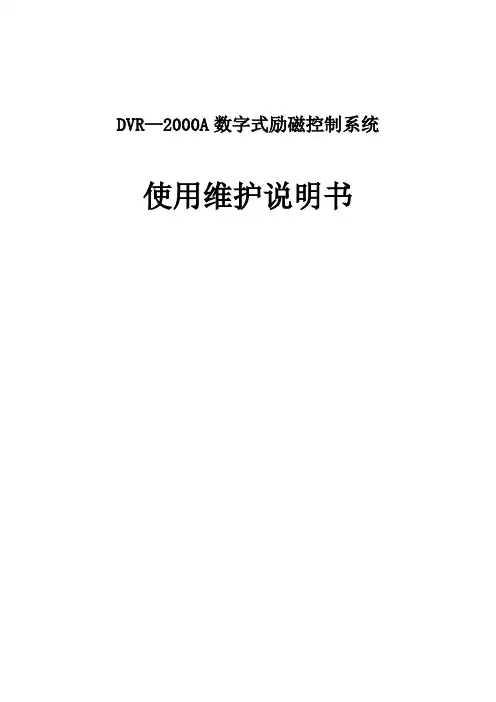

DVR—2000A数字式励磁控制系统使用维护说明书目录1 概述2 1.1 主要特点 2 1.2 技术性能指标3 1.3 励磁保护和限制功能 42 硬件组成及工作原理 4 2. 1 综述 4 2. 2 硬件构成 63 软件功能9 3. 1 主调度程序9 3. 2 主控制程序104 操作说明13 4. 1 键盘与显示13 4. 2 就地操作开关说明16 4. 3 主控操作开关说明17 4. 4 操作说明175 其他18 5. 1 日常维护18 5. 2 大小修项目19 5. 3 附录191 概述随着电力系统的发展,发电机单机容量的增加,对发电机励磁控制系统提出了更高的要求.除维持发电机电压水平外,还要求励磁控制系统能对电力系统的静态和暂态稳定起作用.在提高励磁控制系统的可靠性及实现复杂控制规律的控制方面,数字式励磁调节器具有明显的优势。
近年来微处理机展迅速,应用技术日趋成熟,为数字式自动励磁调节器的开发提供了坚实的技术基础。
目前,我厂在引进的英国BRUSH公司的模拟式自动电压调节器技术的基础上,与国内著名科研院、所、高校合作开发了适合我公司的三机同轴数字式无刷励磁系统。
该励磁系统最后综合运用了同步发电机的现代励磁控制理论,采用目前国际上先进的数字控制技术及半导体可控整流技术,完全不同于以前采用模拟式控制技术的励磁装置。
其主控单元通过对发电机的运行参数、运行曲线及特性曲线进行优化处理,达到了对同步发电机运行的最佳控制。
克服了模拟式诸如装置的整体性能不高、调试步骤繁多、参数难以精确整定、存在零漂温漂等问题。
该无刷励磁系统的核心—数字式调节器是该研究院承担国务院重大技术装备办公室的“七·五”、“八·五”科技攻关项目研制出来的产品,具有控制算法优良、高可靠性的特点,同时将最新的微机控制技术,液晶显示技术加以运用,因而具备了更丰富的功能,更卓越的性能,更友好的界面。
该数字式调节器在国内享有较高的声誉,目前已有两百套产品在国内大中型机组上安全稳定运行。

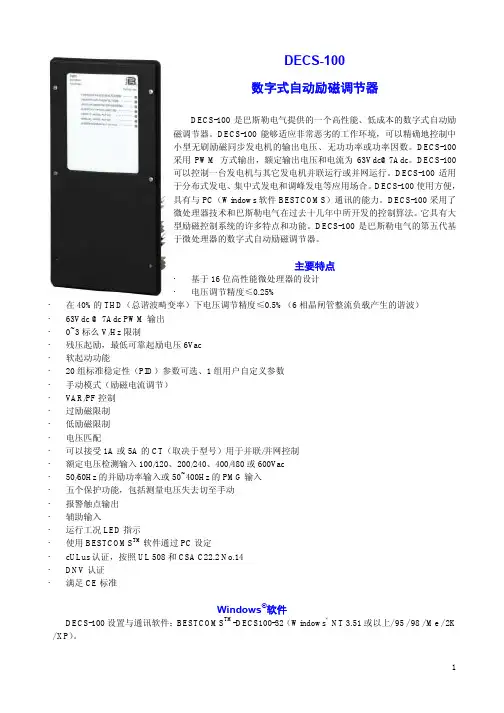

DECS-100数字式自动励磁调节器使用手册河南德众电气有限公司出版:9 2875 00 991版本:F05 / 20052001年3月(A版)。
2006年3月(F版)修订于郑州。
如果您在使用过程中有任何建议、意见或疑问,请联系:河南德众电气有限公司电话:0371-6799 7117、6799 8117E-mail: dzdqgs@简介这本手册介绍了DECS-100自动励磁调节器的安装和操作。
主要包含下列内容:・概述和技术规格・控制和指示・功能描述・安装・维护和故障诊断警告!为了避免人身伤害或设备损坏,只有合格的技术人员才允许完成本手册所描述的操作。
DECS-100在运行时其后面板带有危险的电压。
后面板的接线应该在DECS-100停止时进行。
小心在激活手动模式之前请注意必须估计其励磁等级。
如果励磁电流的等级与发电机不相匹配,则可能导致出现致命的破坏性的高电压。
不正确的PID参数将会导致系统性能较差或设备损坏。
在加电设置DECS-100时,必须遵守第四章,安装,预设置的预防措施。
在发电机静止时设置DECS-100,必须断开DECS-100端子F+、F-的接线。
在上载一个设定文件之前,请先关断DECS-100的工作电源并断开端子F+和F-到励磁绕组的接线,然后再接通DECS-100的工作电源。
注意确认DECS-100通过机箱后面的接地端子采用不小于12AWG的铜导线接地。
当DECS-100和其它装置安装在同一个系统中时,推荐从每个调节器到接地母线使用单独的导线。
i第一版:2001年3月©2001~2006, Basler Electric版权所有2006年3月保密信息巴斯勒电气公司授权保密使用,并保留根据需要收回的权力,请互相谅解它不能以任何方式用于损害巴斯勒电气公司利益的地方。
本手册未能覆盖设备的所有细节和变化,也未能提供安装和操作时可能出现的各种意外情况的数据。
所有特性和选件的有效性和设计如有更改,恕不事先通知。
第三节:#1、#2号发电机励磁调节器运行规程
1.装置简介:
#1、#2号发电机工作励磁调节器为上海发电设备成套设计研究所生产的AFT-O/U211-A2000型ABB UNITROL®F双通道数字式静态励磁系统。
该励磁调节器采用双通道数字式AVR。
每个通道完全独立,并独立运行实现所有的控制功能;两个自动控制通道(A、B通道)之间相互通讯,相互热跟踪。
AVR有四种运行模式:自动模式、手动模式、恒功率因数和恒无功模式。
在双通道系统中,一个通道运行,另一通道热备用,系统的自动跟踪功能可确保在自动←→自动及自动←→手动之间平稳切换,这种切换即可由运行人员手动操作也可在系统发生故障时进行自动切换。
励磁调节器正常运行在A通道自动模式。
2. 励磁调节器的投入时的注意事项
1)控制柜门关好并可以用于运行;
2)发电机空载,励磁设备的所有输入输出完好无短路;
3)灭磁开关和调节器供电正常;
4)无报警和故障信息;
5)励磁切换至远方控制自动模式;
6)发电机在额定转速;
3. 励磁调节器的运行及注意事项
1) 励磁调节器正常运行时,应无任何报警信号;
2)励磁调节器正常运行在A通道自动模式,当该通道故障将自动转换到B通道自动模式,当自动模式故障将自动模式转换到手动模式;
3)手动模式不能长期运行,因此时在自动模式中可用的限制器可能失效;
4)B通道自动模式不能长期运行,因此时电压取自仪表电压互感器。
当励磁调节器发生切换时应通知继电保护人员进行相应的检查。
4. 励磁调节器AVR控制盘按键功能表及故障报警信息表
4.3故障代码表(发生以下故障时运行人员应详细记录故障时刻系统、机组的运行状态和参。
励磁系统技术要求1.1.1 总的要求自动励磁调节装置能在-5℃~+45℃环境温度下连续运行;也能在湿度最大的月份下,月平均最大相对湿度为90%,同时该月平均最低温度不高于25℃的环境下连续运行。
励磁系统容量能满足发电机最大连续出力和强励要求。
1.1.1.1采用高起始响应的自并励静止励磁系统(采用进口产品,其中励磁变压器采用国产设备)。
励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求。
1.1.1.2在强励条件下,励磁电压增长值达到顶值电压和额定电压差值的95%时所需的时间不大于0.05s。
1.1.1.3 当发电机的励磁电压和电流不超过其额定励磁电压和电流的1.1倍时,励磁系统应保证连续运行。
1.1.1.4 励磁系统的短时过载能力超过发电机励磁绕组的短时过载能力,强励倍数不小于2(对应发电机端电压Ue时),允许强励时间不低于20秒。
1.1.1.5 发电机电压控制精度(从空载到满载电压变化)不大于0.5%的额定电压。
励磁控制系统暂态增益不少于25倍。
1.1.1.6阶跃响应(1)对于自并励静止励磁系统,在空载额定电压下,当阶跃量为发电机额定电压的5%时,超调量不大于阶跃量的30%;振荡次数不超过3次,上升时间不大于0.6秒,发电机定子电压的调节时间不大于5秒。
发电机额定负载时阶跃响应:阶跃量为发电机额定电压的2%-4%,有功功率振荡次数不大于5次,阻尼比大于0.1,调节时间不大于10S。
(2)发电机零起升压时,自动电压调节器应保证发电机定子电压最大值不大于额定值的110%,振荡次数不超过3次,调节时间不超过10秒。
1.1.1.7 自动电压调节器的调压范围发电机空载时应在70%~110%额定电压范围内稳定平滑调节整定,电压的分辨率应不大于额定电压的0.2%。
手动励磁控制单元应保证发电机励磁电压能在空载额定励磁电压的20%到额定励磁电压的110%进行稳定、平滑地调节。
1.1.1.8 电压频率特性当发电机空载运行时,频率每变化额定值的±1%,发电机电压变化应不大于额定值的±0.25%。
励磁系统运行操作目录1 简介1.1 发电机运行方式1.2 发电机空载运行1.3 发电机并网带负荷运行1.4 在电网中运行的自动电压调节器的功能2 操作及显示2.1 概述2.2 开机前调节器操作2.3 零起升压2.4 正常预置值升压2.5 通道跟踪与切换2.6 系统电压跟踪2.7 手动运行方式2.8 增减磁操作2.9 逆变灭磁2.10 功率柜操作2.11 灭磁柜操作2.12 短路试验2.13 恒Q或恒PF调节2.14 调差系数设置2.15 起励操作2.16 电力系统稳器投入/退出2.17 低励磁/过励磁限制器动作2.18 机组由于故障而切除2.19 模拟量显示2.20 状态和报警信息3 系统的运行3.1投入前的检查3.2开机流程3.3运行中的检查3.4停机流程3.5紧急停机4.调节器面板信号灯定义1 简介本章叙述了励磁系统的运行操作规程,并指出系统无故障运行时需要遵守的事项。
本资料还说明了需要采取的安全预防措施,也简要介绍发电机的运行特性及励磁系统在自动和手动方式下的运行特性。
1.1 发电机运行方式发电机可以按下述方式运行:1) 空载运行,发电机不带负荷2) 发电机并网带负荷运行3) 发电机带厂用电负荷运行发电机带厂用电负荷运行,加负荷的运行条件基本上与空载运行相同。
其唯一的区别是在带厂用电负荷运行时,发电机电压为主要调节变量,而发电机在并网负荷运行时,以无功功率为主要调节变量。
1.2 发电机空载运行发电机空载运行,发电机端电压等于转子感应电势。
在转速恒定条件下,发电机端电压直接取决于励磁电流。
在发电机额定电压范围内,发电机端电压与励磁电流之间存在着或多或少的线性关系。
当发电机电压超过额定值时,将发生饱和效应,这种饱和效应本质上是由定子铁芯设计决定的。
如果要进一步增加发电机电压,则必须大大增加励磁电流。
1.3 发电机并网带负荷运行发电机负载运行时,流过定子绕组的电流通过同步电抗引起电压降。
如果励磁电流保持不变,则端电压因此而降低。
励磁系统中自动/手动方式之间如何切换?
励磁系统的每个通道都包括自动和手动两种调节方式。
在自动方式下励磁系统自动调节发电机电压,最大限度地维持发电机机端电压恒定。
在手动方式下,励磁系统自动维持发电机恒定励磁(磁场电流)。
在手动方式运行时必须根据发电机的负荷变化人为调整发电机磁场电流的给定值,以维持发电机电压恒定。
备用手动调节方式总是跟随自动调节方式以保证切换平稳。
因此,除下列情况外通常可在任何时间进行通道切换:
(1) 如果自动方式中检测到故障紧急切换到手动方式运行,故障排除前不能切回到自动方式运行。
(2) 如果手动方式发生故障,将闭锁从自动方式到手动方式的切换。
(3)发电机自动方式运行于允许的范围内,但该工况已经超出手动方式允许的运行范围,手动调节器将无法跟随自动调节器,将闭锁手动通道的跟踪。
浅谈数字式励磁调节器的运行方式摘要稳定而可靠的励磁是发电机正常运行必不可少的重要条件,励磁系统可靠运行的重要性不言而喻。
作为励磁系统的重要组成都分,数字式励磁调节器应有很高的运行可靠性。
本文对数字式励磁调节器的调节运行方式与装置运行方式进行了探讨。
关键词数字式励磁调节器;调节;运行方式
中图分类号tm6 文献标识码a 文章编号 1674-6708(2011)35-0138-01
数字式励磁调节器由于具有功能丰富、修改灵活的软件系统,可以适应发电机或电力系统的不同运行需求而实现多种调节远行方式,这些运行分式基本上能够满足发电机或电力系统的各种运行要求。
1数字式励磁调节器的调节运行方式
1.1恒机端电压(自动)运行方式
该方式为发电机励磁系统闭环自动调节方式。
在该种运行方式下,数字式励磁调节器的旨要任务是维持发电机端电压恒定,—般是把机端电压,作为反馈量,实现pid调节;向时,为了提高电力系统运行的稳定件,数字式励磁调节器还可以实现更为复杂的控制规律,如电力系统稳定器(pss)附加控制、线性最优励磁控制(loec)、非线性励磁控制(nec)等。
恒机端电压(自功)运行方式是数字式励磁调节器的主要运行方式。
1.2恒励磁电流(手动)运行方式
一般而言,励磁调节器都有“自动”和“手动”两种运行方式,数字式励磁调节器也不例外。
在恒励磁电流(手动)运行方式下,数字式励磁调节器采入信号,与给定值比较,经比例(积分)控制规律的运算后送出控制信号到移相触发单元。
由于自动运行方式的电压整定范围有限,在机组安装、检修或事故跳闸后进行发电机升压试验时,通常用手动方式来调整发电机的励磁从而调节机端电压或发电机的无功,这样调情较为平稳,调整范围可以很宽。
此外,其他还有多种运行方式,例如:手动/自动运行方式的跟踪与切换、恒无功功率/恒功率因数运行方式、跟踪母线电压运行方式等等。
对于数字式励磁调节器的装置运行方式一般来说,单机系统是无法满足数字式励磁调节器高可靠性的要求。
为此,人们常采用硬件冗余技术来提高励磁调节器工作的可靠性,主要方案有双重化系统或三机系统,分别对应两套调节器互为备用的运行方式和三机系统运行方式。
二者相比,三机系统运行的可靠性和安全性都要高一些,但造价也高,切换逻辑相对复杂。
2两套调节器互为备用的运行方式
在这种运行力式下,数字式励磁调节器采用全双机系统,主机和备用机是两台相同的数字式励磁调节器,接收同样的信号,进行同样的运算。
主机在线运行时,只有主机发出的触发脉冲有效。
在
运行中主机因任何原因发生故障时,应能立即实现备用机的自动切换,使备用机进入在线控制。
在正常运行情况下下,主机和备用机之间应能实现人工手动切换。
互为备用的两套调节器在运行过程中随时有可能互相切换运行,为满足平稳切换的要求,两套调节器应互相跟踪工作状况,即备用机跟踪在线运行的主机的工作状况,而哪一套调节器作为主机在线运行又是随时可能变化的。
鉴于两套调节器的软件构成完全相同,即使不同的数字式励磁调节器所采用的控制规律有所不同,一般而言,只要由备用机跟踪在线机的电压给定、电流给定和相应控制规律环节输出值等内容,即可实现无扰动切换。
具体实现方案一般是利用rs-232串行通信口或其他通信方式实现双机通信,由在线机将所需的各种跟踪值传送给备用机。
至于跟踪速率,数字式励磁调节器可以以控制程序的循环周期为单位,每个循环周期改变一次控制命令,即跟踪一次。
这种做法具有跟踪快、准的特点,可达到无扰动切换。
当在线机出现故障导致失磁失控时,备用机应能立即切换至在线运行状态。
另外,当在线机软件程序运行出轨,软件复位连续功作几次无效后,备用机也应能够切换至在线远行状态,从而确保发电机的安全运行。
3三机系统运行方式
与两套调节器互为备用的远行方式相比,采用三机系统的主要目的是通过增加硬件投资来进一步提高数字式励磁调节器装置运
行的可靠性和安全性。
三机运行方式又可分为三机备用运行方式和三取二表决运行方式两种。
3.1三机备用运行方式
这种方式的工作原理是,除a机与b机互为备用可自动切换外,还设计了后备c机。
当a、b机均发生故障时,c机能自动切换至在线运行。
c机可以设计为具有和a、b机一样的功能,但一般情况下a、b机同时故障的几率较小,为简化方案,可以设计c机具有较为简单的励磁控制功能,例如只保证发电机按恒励磁电流(手动)运行方式继续运行。
三机备用运行方式和双机互为备用的运行方式原理上没有大的差别,只是三机备用运行方式以增加硬件投资为代价达到了数字式励磁调节器装置运行可靠性的提高。
3.2三取二表决运行方式
在该种起行方式下,三机都在线工作,三套调节器接收同样的外部输入信号,三者的软、硬件结构区完全一致,当三套调节器有两套的输出结果—致时,即将此输出结果作为数字式励磁调节器的输出送至励磁系统中的被控对象部分。
当三机中有两套调节器故障时,数字式励磁调节器即无法工作,因此三取二表决运行方式较之双机互为备用的运行方式在可靠性方面并没有什么提高。
三取二表决方式的优点表现在装置运行安全性的提高上,即可以较好地避免错误的励磁控制信号的输出,从而避免发电机的误励磁、失控等现
象的发生。
三取二表决运行方式在电力系统继电保护和安全自动装置中应用较为广泛,因为继电保护或安全自动装置的误动作会给电力系统带来较大的危害、甚至造成灾难性的后果,而采用三取二表决方式可以降低装置误动的可能性。
目前在数字式励磁调节器中采用三取二表决运行方式的方案尚未看到,但要作为—种可能的运行方式。
参考文献
[1]刘青松.tdwl-1型可控硅数字励磁调节器[j].山西电力技术,1998(6).
[2]李家坤.同步发电机励磁控制方式发展综述[j].电力学报,2005(1).。
