励磁调节器报告

发电机的自动励磁调节装置及调节形式姓名：摘要Xxx年x月x日至x月x日，学校为我们组织了为期x天的电厂实习，地点是xxxxxxxxxxxx。

在实习期间，我们参观了电厂的每个部分，就比如：xxxxxxxxxxxxx,在这段期间我通过参观和向带队师傅的学习，认识了很多的生产设备，零件和工具，更加懂得了电厂的生产流程。

在那么多的学习中我选择了发电机的自动励磁调节装置及调节形式来写报告。

1自动励磁调节装置发电机励磁的原理：利用导线切割磁力线感应出电势的电磁感应原理. 自动励磁调节装置的工作原理：自动励磁装置根据发电机电压，负荷电流的变化，相应改变可控硅整流回路的可控硅导通角，使整流桥送入的电流发生变化。

为取得励磁调节的快速性主励磁机一般采用100---200Hz中频交流同步发电机，副励磁机采用400---500Hz中频发电机。

副励的励磁可用永磁机或自励恒压式。

自动调节励磁装置通常由测量单元、同步单元、放大单元、调差单元、稳定单元、限制单元及一些辅助单元构成。

被测量信号（如电压、电流等），经测量单元变换后与给定值相比较，然后将比较结果（偏差）经前置放大单元和功率放大单元放大，并用于控制可控硅的导通角，以达到调节发电机励磁电流的目的。

同步单元的作用是使移相部分输出的触发脉冲与可控硅整流器的交流励磁电源同步，以保证控硅的正确触发。

调差单元的作用是为了使并联运行的发电机能稳定和合理地分配无功负荷。

稳定单元是为了改善电力系统的稳定而引进的单元。

励磁系统稳定单元用于改善励磁系统的稳定性。

限制单元是为了使发电机不致在过励磁或欠励磁的条件下运行而设置的。

必须指出并不是每一种自动调节励磁装置都具有上述各种单元，一种调节器装置所具有的单元与其担负的具体任务有关。

自动励磁调节装置的作用：（１）电力系统正常运行时，能自动调节励磁装置，维持发电机或系统某点（如高压母线）电压水平。

大大提高电压调节质量以及减轻运行人员的劳动强度。

自动励磁调节装置的作用。

《电力系统励磁调节器控制研究》篇一一、引言在电力系统中，励磁调节器是一个核心组件，负责控制和调节发电机的电压以及无功功率输出。

随着电力系统的复杂性和规模的不断扩大，对励磁调节器的性能和稳定性要求也越来越高。

因此，对电力系统励磁调节器控制的研究具有重要的理论意义和实际应用价值。

本文将就电力系统励磁调节器控制的研究进行详细的探讨和分析。

二、电力系统励磁调节器概述励磁调节器是发电机的重要组成部分，其主要功能是根据系统需求自动调整发电机的电压和无功功率输出。

在电力系统中，励磁调节器通过改变发电机的磁场强度来控制其输出电压，从而实现对系统电压的稳定和优化。

此外，励磁调节器还可以提高电力系统的动态性能和稳定性，对电力系统的安全运行具有重要意义。

三、电力系统励磁调节器控制策略研究（一）传统控制策略传统的电力系统励磁调节器控制策略主要包括PID控制、模糊控制等。

PID控制是一种基于误差的反馈控制方法，通过比例、积分和微分环节的调整来实现对发电机电压的精确控制。

然而，在实际应用中，由于电力系统的非线性和不确定性等因素的影响，传统控制策略往往难以达到理想的控制效果。

（二）现代控制策略随着控制理论的发展，越来越多的现代控制策略被应用于电力系统励磁调节器控制中。

例如，基于神经网络的控制策略、基于遗传算法的优化控制策略等。

这些现代控制策略能够更好地适应电力系统的非线性和不确定性，提高系统的稳定性和动态性能。

四、电力系统励磁调节器控制算法研究（一）经典算法经典算法包括PID算法、线性二次型高斯算法等。

这些算法具有简单、易于实现等优点，在电力系统中得到了广泛应用。

然而，由于电力系统的复杂性和不确定性等因素的影响，经典算法往往难以达到理想的控制效果。

（二）智能算法随着人工智能技术的发展，越来越多的智能算法被应用于电力系统励磁调节器控制中。

例如，基于模糊逻辑的控制算法、基于遗传算法的优化算法等。

这些智能算法能够更好地适应电力系统的复杂性和不确定性，提高系统的稳定性和动态性能。

《电力系统励磁调节器控制研究》篇一一、引言随着电力系统的快速发展和广泛应用，其稳定性和可靠性问题日益突出。

作为电力系统中的重要组成部分，励磁调节器对维持系统稳定、提高电能质量起着至关重要的作用。

本文将针对电力系统中的励磁调节器控制进行深入研究，以期为相关研究和实践提供有益的参考。

二、电力系统中的励磁调节器励磁调节器是电力系统中的重要设备，其主要功能是根据系统需求自动调节发电机的励磁电流，从而控制发电机的端电压。

通过调整励磁电流，可以改变发电机的输出功率，维持电力系统的稳定运行。

三、励磁调节器控制策略研究（一）传统控制策略传统的励磁调节器控制策略主要包括PID控制、线性最优控制等。

PID控制是一种经典的控制方法，其优点是简单、易于实现。

然而，在电力系统遭受大干扰时，传统控制策略往往难以实现快速、准确的响应。

（二）现代控制策略随着控制理论的发展，越来越多的现代控制策略被应用于励磁调节器中。

其中，模糊控制、神经网络控制、滑模控制等具有较好的鲁棒性和适应性。

这些控制策略可以根据电力系统的实际情况，实现快速、准确的响应，提高电力系统的稳定性。

四、电力系统励磁调节器控制的挑战与解决方案（一）挑战在电力系统中，励磁调节器面临着诸多挑战。

首先，电力系统中的各种干扰因素会对励磁调节器的控制效果产生影响。

其次，随着电力系统规模的扩大和复杂性的增加，传统的控制策略难以满足高精度、高稳定性的要求。

此外，电力市场的竞争也要求励磁调节器具有更高的响应速度和更好的适应性。

（二）解决方案针对上述挑战，本文提出以下解决方案：（1）引入先进的控制算法：如自适应控制、智能控制等，这些算法可以根据电力系统的实时状态进行自我调整，提高控制精度和稳定性。

（2）优化控制策略：结合电力系统的实际运行情况，对控制策略进行优化，使其能够更好地适应电力系统的变化。

（3）加强设备维护：定期对励磁调节器进行维护和检修，确保其正常运行，减少故障率。

五、结论电力系统励磁调节器控制研究是电力系统稳定性和可靠性的重要保障。

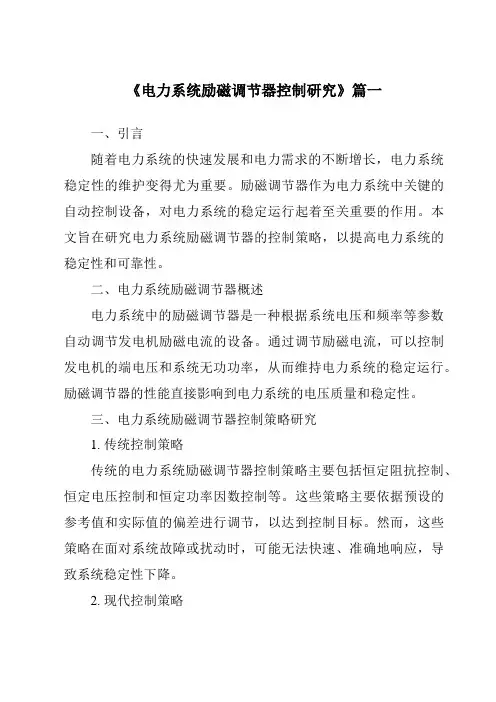

《电力系统励磁调节器控制研究》篇一一、引言随着电力系统的快速发展和电力需求的不断增长，电力系统稳定性的维护变得尤为重要。

励磁调节器作为电力系统中关键的自动控制设备，对电力系统的稳定运行起着至关重要的作用。

本文旨在研究电力系统励磁调节器的控制策略，以提高电力系统的稳定性和可靠性。

二、电力系统励磁调节器概述电力系统中的励磁调节器是一种根据系统电压和频率等参数自动调节发电机励磁电流的设备。

通过调节励磁电流，可以控制发电机的端电压和系统无功功率，从而维持电力系统的稳定运行。

励磁调节器的性能直接影响到电力系统的电压质量和稳定性。

三、电力系统励磁调节器控制策略研究1. 传统控制策略传统的电力系统励磁调节器控制策略主要包括恒定阻抗控制、恒定电压控制和恒定功率因数控制等。

这些策略主要依据预设的参考值和实际值的偏差进行调节，以达到控制目标。

然而，这些策略在面对系统故障或扰动时，可能无法快速、准确地响应，导致系统稳定性下降。

2. 现代控制策略为了解决传统控制策略的不足，现代控制策略逐渐被应用于电力系统励磁调节器的控制中。

这些策略包括模糊控制、神经网络控制、自适应控制等。

这些控制策略可以根据系统实际情况，实时调整控制参数，提高系统的响应速度和稳定性。

其中，自适应控制策略能够根据系统参数的变化自动调整控制策略，具有较好的鲁棒性。

四、电力系统励磁调节器控制算法研究1. 经典控制算法经典的控制算法包括PID控制、模糊PID控制等。

PID控制算法简单易行，但在面对复杂多变的电力系统时，可能无法达到理想的控制效果。

模糊PID控制算法结合了模糊控制和PID控制的优点，能够更好地适应系统参数的变化。

2. 现代智能算法随着人工智能技术的发展，越来越多的智能算法被应用于电力系统励磁调节器的控制中。

例如，神经网络算法可以通过学习系统历史数据，预测系统未来的状态，从而提前调整控制策略。

此外，优化算法如遗传算法、粒子群算法等也可以用于优化励磁调节器的控制参数，提高系统的性能。

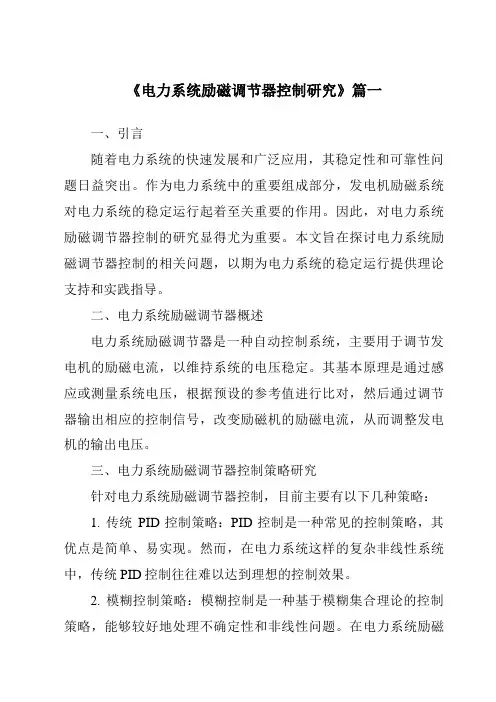

《电力系统励磁调节器控制研究》篇一一、引言随着电力系统的快速发展和广泛应用，其稳定性和可靠性问题日益突出。

作为电力系统中的重要组成部分，发电机励磁系统对电力系统的稳定运行起着至关重要的作用。

因此，对电力系统励磁调节器控制的研究显得尤为重要。

本文旨在探讨电力系统励磁调节器控制的相关问题，以期为电力系统的稳定运行提供理论支持和实践指导。

二、电力系统励磁调节器概述电力系统励磁调节器是一种自动控制系统，主要用于调节发电机的励磁电流，以维持系统的电压稳定。

其基本原理是通过感应或测量系统电压，根据预设的参考值进行比对，然后通过调节器输出相应的控制信号，改变励磁机的励磁电流，从而调整发电机的输出电压。

三、电力系统励磁调节器控制策略研究针对电力系统励磁调节器控制，目前主要有以下几种策略：1. 传统PID控制策略：PID控制是一种常见的控制策略，其优点是简单、易实现。

然而，在电力系统这样的复杂非线性系统中，传统PID控制往往难以达到理想的控制效果。

2. 模糊控制策略：模糊控制是一种基于模糊集合理论的控制策略，能够较好地处理不确定性和非线性问题。

在电力系统励磁调节器控制中，模糊控制可以有效地提高系统的稳定性和响应速度。

3. 神经网络控制策略：神经网络控制是一种模拟人脑神经网络的工作方式，具有自学习、自组织、适应性强的特点。

在电力系统励磁调节器控制中，神经网络控制可以处理复杂的非线性问题，提高系统的鲁棒性。

四、电力系统励磁调节器控制的实现方法在实际应用中，电力系统励磁调节器控制的实现方法主要取决于具体的控制策略。

一般来说，实现方法包括以下步骤：1. 采集系统电压信号：通过传感器等设备实时采集电力系统的电压信号。

2. 比对参考值：将采集到的电压信号与预设的参考值进行比对，得到误差信号。

3. 输出控制信号：根据误差信号和预设的控制策略，输出相应的控制信号。

4. 调节励磁电流：通过控制信号调节励磁机的励磁电流，从而调整发电机的输出电压。

发电机励磁系统试验报告使用单位：机组编号：励磁装置型号：设备出厂编号：设备出厂日期：现场投运日期：广州电器科学研究院广州擎天电气控制实业有限公司励磁系统调试报告使用单位：机组号：设备型号：设备编号：出厂日期：发电机容量：额定发电机电压/电流：额定励磁电压/电流：励磁变压器： KVA三相环氧干式变压器励磁变额定电压：励磁调节器型号：型调节器一、操作回路检查1．励磁柜端子接线检查检查过柜接线是否与设计图纸相符，确认接线正确。

检查励磁系统对外接线是否正确，确认符合要求。

2．电源回路检查：厂用AC380V工作电源。

DC-220V电源检查励磁系统DC24V工作电源。

检查调节器A、B套工控机工作电源。

3．风机开停及转向检查：4．灭磁开关操作回路检查5．励磁系统信号回路检查6．串行通讯口检查二、开环试验试验目的：检查励磁调节器工作是否正常，功率整流器是否正常。

试验方法：断开励磁装置与励磁变压器及发电机转子的连接，用三相调压器模拟PT电压以及整流桥交流输入电源，以电阻或滑线变阻器作为负载，用小电流方法检查励磁装置。

1．检查励磁系统试验接线，确认接线无误。

2．将调压器电压升到100V，按增磁、减磁按钮，观察负载上的电压波形是否按照调节规律变化。

功率柜上桥的输出波形正常，无脉冲缺相。

功率柜下桥的输出波形正常，无脉冲缺相。

3．调节器通道切换试验：人工切换调节器工作通道，切换正常。

模拟A套调节器故障，调节器自动切换到备用通道。

模拟B套调节器故障，调节器自动切换到C通道。

4．励磁系统故障模拟试验调节器故障PT故障起励失败逆变灭磁失败功率柜故障快熔熔断风机故障交流电源消失直流电源消失三、空载闭环试验励磁系统无故障情况下，将发电机转速升到额定转速，将励磁系统投入，进行相关试验。

1、零起升压试验将调节器置于“零升”方式，按起励按钮，励磁系统将发电机电压升到额定电压的20%以下。

注意：第一次起励前，应测量PT残压三相是否对称，整流柜不同整流桥、同步变压器输入端对应相电压是否一致。

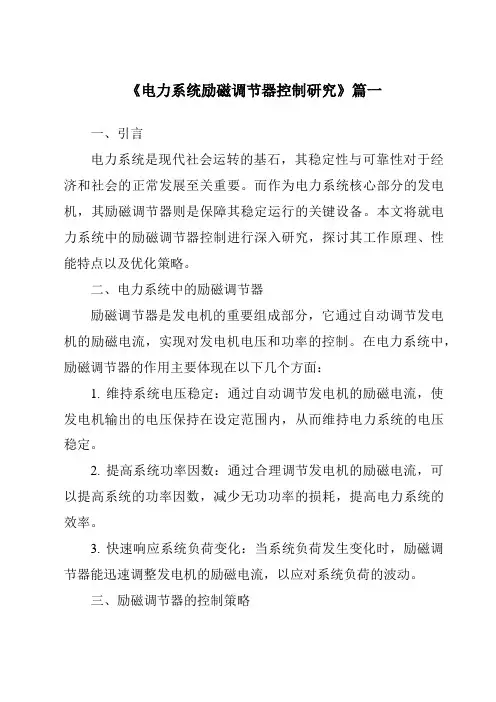

《电力系统励磁调节器控制研究》篇一一、引言电力系统是现代社会运转的基石，其稳定性与可靠性对于经济和社会的正常发展至关重要。

而作为电力系统核心部分的发电机，其励磁调节器则是保障其稳定运行的关键设备。

本文将就电力系统中的励磁调节器控制进行深入研究，探讨其工作原理、性能特点以及优化策略。

二、电力系统中的励磁调节器励磁调节器是发电机的重要组成部分，它通过自动调节发电机的励磁电流，实现对发电机电压和功率的控制。

在电力系统中，励磁调节器的作用主要体现在以下几个方面：1. 维持系统电压稳定：通过自动调节发电机的励磁电流，使发电机输出的电压保持在设定范围内，从而维持电力系统的电压稳定。

2. 提高系统功率因数：通过合理调节发电机的励磁电流，可以提高系统的功率因数，减少无功功率的损耗，提高电力系统的效率。

3. 快速响应系统负荷变化：当系统负荷发生变化时，励磁调节器能迅速调整发电机的励磁电流，以应对系统负荷的波动。

三、励磁调节器的控制策略为了更好地实现电力系统中的电压控制和功率调节，研究人员提出了多种励磁调节器控制策略。

这些策略主要包括：1. 传统PID控制：PID控制是一种基于误差的反馈控制策略，通过比例、积分和微分三个环节的组合，实现对发电机励磁电流的精确控制。

2. 模糊控制：模糊控制是一种基于模糊逻辑的控制策略，它能够处理不确定性和非线性问题，适用于电力系统中的复杂控制问题。

3. 神经网络控制：神经网络控制是一种模拟人脑神经网络的工作方式的控制策略，它能够处理复杂的非线性问题，具有较好的自学习和自适应性。

4. 优化控制策略：优化控制策略主要是通过优化算法对电力系统的运行状态进行实时分析和预测，以实现对发电机励磁电流的最优控制。

四、励磁调节器的优化与改进为了提高电力系统中的电压质量和功率因数，需要对励磁调节器进行优化和改进。

主要的优化与改进方向包括：1. 提高响应速度：通过改进控制策略和硬件设备，提高励磁调节器的响应速度，使其能够快速适应系统负荷的变化。

xxxxxxxxxxx公司#3机励磁试验报告被试设备名称： #3机励磁调节器校验类别:_ A级___________校验工作人员：三级审核签字班组审核人员签字:__ __________ 车间审核人员签字：__ __________生技部审核人员签字：__ __________年月日目录1.励磁系统概述 (3)2.主要设备参数 (5)3.励磁系统试验 (6)3.1假负载试验 (6)3.2校对信号通道： (10)3.3灭磁、通道切换及就地跳合灭磁开关试验 (11)3.4保护传动试验 (12)3.5励磁系统零启升压试验（选做）： (13)4. 励磁系统试验后恢复检查： (14)１、硬件恢复 (14)２、软件恢复 (14)5.注意事项 (14)6.附录 (15)6.1励磁系统故障编码表 (15)1.励磁系统概述励磁系统是发电机非常重要的一个部分，无论在稳态运行或暂态过程中，同步发电机的运行状态在很大程度上与励磁系统有关。

优良的励磁系统不仅可以保证发电机运行的可靠性，而且可以有效的提高发电机及其相联的电力系统的技术经济指标。

国电石嘴山发电公司#3机组励磁系统采用瑞士ABB公司静态励磁设备，型号为：UNITROLQ5S—O/U231-S6000。

ABB公司的这套静态励磁系统利用可控硅整流器通过控制励磁电流来调节同步发电机的端电压，整个系统可以分为四个主要的功能块：励磁变压器（-T02）、两套相互独立的励磁调节器（-A10、-A20）、可控硅整流单元（-G31、-G32、-G33）、起励单元（-R03、-V03、-Q03）和灭磁单元（-Q02、-F02、-R02）。

在静态励磁系统（常称自并励或机端励磁）中，励磁电源取自发电机机端。

同步发电机的磁场电流经由励磁变压器-T02、磁场断路器-Q02和可控硅整流器-G31、-G32、-G33供给。

励磁变压器将发电机端电压降低到可控硅整流器所要求的输入电压、在发电机端电压和场绕组之间提供电绝缘、与此同时起着可控硅整流器的整流阻抗作用。

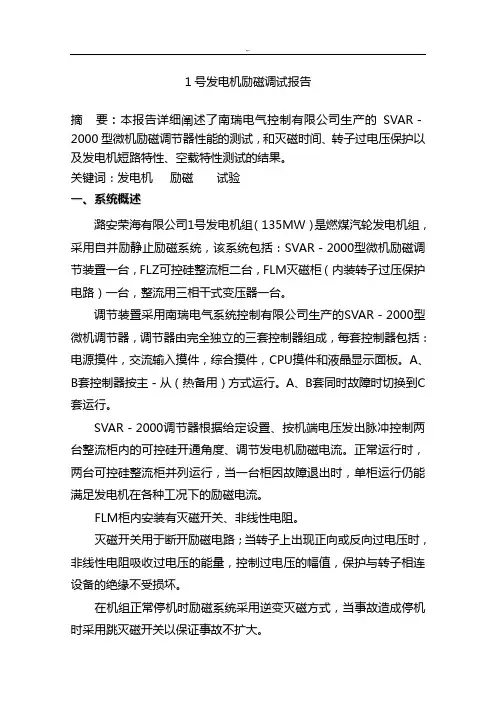

1号发电机励磁调试报告摘要：本报告详细阐述了南瑞电气控制有限公司生产的SVAR－2000型微机励磁调节器性能的测试，和灭磁时间、转子过电压保护以及发电机短路特性、空载特性测试的结果。

关键词：发电机励磁试验一、系统概述潞安荣海有限公司1号发电机组（135MW）是燃煤汽轮发电机组，采用自并励静止励磁系统，该系统包括：SVAR－2000型微机励磁调节装置一台，FLZ可控硅整流柜二台，FLM灭磁柜（内装转子过压保护电路）一台，整流用三相干式变压器一台。

调节装置采用南瑞电气系统控制有限公司生产的SVAR－2000型微机调节器，调节器由完全独立的三套控制器组成，每套控制器包括：电源摸件，交流输入摸件，综合摸件，CPU摸件和液晶显示面板。

A、B套控制器按主－从（热备用）方式运行。

A、B套同时故障时切换到C 套运行。

SVAR－2000调节器根据给定设置、按机端电压发出脉冲控制两台整流柜内的可控硅开通角度、调节发电机励磁电流。

正常运行时，两台可控硅整流柜并列运行，当一台柜因故障退出时，单柜运行仍能满足发电机在各种工况下的励磁电流。

FLM柜内安装有灭磁开关、非线性电阻。

灭磁开关用于断开励磁电路；当转子上出现正向或反向过电压时，非线性电阻吸收过电压的能量，控制过电压的幅值，保护与转子相连设备的绝缘不受损坏。

在机组正常停机时励磁系统采用逆变灭磁方式，当事故造成停机时采用跳灭磁开关以保证事故不扩大。

SVAR－2000微机调节器柜、FLZ可控硅整流柜、FLM灭磁开关柜以及整流变压器均安装在0米发电机小间内。

（励磁系统参看图-1）。

二、主要设备的情况1、空内冷汽轮发电机（出厂数据）铭牌参数制造厂哈尔滨电机厂有限责任公司型号QF-135-2 出厂日期2007年06月容量135MW定子电压13800V 定子电流6645A转子电压237.1V 转子电流1476．8A定子接法2Y 相数 3功率因数0.85 频率50Hz转速3000rpm 绝缘等级 F空载特性三相稳态短路特性2 整流变压器技术参数（出厂数据）铭牌参数备注：由于封线结构原因导致低压线电阻平衡差大x于2％，测Rax、Rby、Rcz电阻平衡差小于4％，符合国家标准。

一、型号：DVR-2000B微机励磁调节柜用途： #1发电机微机励磁调节
生产厂家：南汽控制装设位置：继保室
二、外观检查：
外观无破损，划伤，字符清晰，紧固件无缺损，安装牢固。

四、微机励磁调节装置检查：
1、直流稳压单元试验
2、开入信号环节测试（A、B套装置均进行测试，励磁调节装置屏就地及操作台远方输入信号均正
永磁机电压输入通道：190V、400Hz，A、B套装置采样显示均正确。

5、表计校验详见励磁柜表计校验报告
6、微机励磁装置静态开环检测：
1）A套装置检测：于永磁机输入电压通道施加400Hz的电压，投入A通道自动励磁状态，测试
2）B套装置检测：于永磁机输入电压通道施加400Hz的电压，投入B通道自动励磁状态，测试
3) 投入A通道自动励磁状态，永磁机输入电压通道施加180V、400Hz的电压。

做以下运行方式
切换，监视输出励磁机励磁电压电压均无明显波动。

①由A套励磁调节器自动运行方式切换到B套励磁调节器自动运行方式。

②由B套励磁调节器自动运行方式切换到B套励磁调节器手动运行方式。

③由B套励磁调节器手动运行方式切换到A套励磁调节器手动运行方式。

④由A套励磁调节器手动运行方式切换到A套励磁调节器自动运行方式。

4）永磁机输入电压通道不加电压，自机端电压通道突加电压,模拟误合发电机出口开关。

微机励磁装置保护动作跳开1KKA、1KKB并经压板失磁联跳发电机出口开关并报通道故障。

5）短接发电机保护出口动作开入信号，微机励磁装置保护动作跳开1KKA、1KKB并经压板失磁联跳发电机出口开关并报通道故障。

《电力系统励磁调节器控制研究》篇一一、引言随着电力系统的快速发展和复杂化，电力系统励磁调节器控制技术成为了电力工程领域中一项至关重要的研究课题。

其重要性体现在它不仅直接关系到电力系统的稳定性，也影响了电能的质量和电力设备的使用寿命。

在本文中，我们将对电力系统励磁调节器控制进行深入研究，探讨其原理、应用及优化策略。

二、电力系统励磁调节器的基本原理电力系统励磁调节器是一种自动控制系统，其基本原理是通过自动调节发电机的励磁电流，来控制电力系统的电压和无功功率，以维持电力系统的稳定运行。

励磁调节器的工作过程可以简述为：当电力系统电压降低时，励磁调节器会自动增加发电机的励磁电流，从而提高电力系统的电压；反之，当电力系统电压过高时，励磁调节器则会减少发电机的励磁电流，以降低电力系统的电压。

这一过程是通过实时检测电力系统的电压和无功功率，然后根据预设的算法进行计算和调整的。

三、电力系统励磁调节器的控制策略对于电力系统励磁调节器的控制策略，主要涉及到以下几个方面：1. 电压控制策略：通过实时检测电力系统的电压，进行电压的调节，保证电力系统的电压在合理的范围内。

2. 无功功率控制策略：在电压控制的基础上，通过调节发电机的无功功率，进一步保证电力系统的稳定性。

3. 智能化控制策略：利用现代的控制理论和方法，如模糊控制、神经网络控制等，提高励磁调节器的智能性和自适应性。

四、电力系统励磁调节器的应用电力系统励磁调节器在电力系统中有着广泛的应用。

其主要应用场景包括：1. 大型发电站的电力系统：在大型发电站的电力系统中，励磁调节器被广泛应用于维持电力系统的稳定性和电压的恒定。

2. 配电网络：在配电网络中，励磁调节器用于无功功率的补偿和电压的调整，以提高电力质量。

3. 风电、光伏等新能源电力系统：在新能源电力系统中，由于能源的不稳定性和波动性，励磁调节器在维持系统稳定和功率因数校正方面起着重要作用。

五、电力系统励磁调节器的优化策略为了提高电力系统励磁调节器的性能和效率，我们需要采取一系列的优化策略：1. 引入先进的控制理论和方法：如模糊控制、神经网络控制等，提高励磁调节器的智能性和自适应性。

温度：8℃湿度：48% 2017年09月13日装设位置：励磁调节器小间装设用途：#1发电机励磁调节一. 静态试验数据1.调节器测量校正试验根据发电机的PT，CT副边参数、电流传感器、电压传感器的输出，在端子排上加入参考量，校正显示值与实际加入值一致。

1.1 发电机PT电压测量校正在端子排上短接励磁PT（LPT）和仪表PT(YPT)（分相短接）以及系统PT（XPT）（有些装置上没有采用）。

加入三相正相序的0-120V电压，以额定机组电压为基准值，每隔10V记录测量显示值。

修改参数或调整测量回路的电位器，使显示值与实际值（PT二次电压）折算到一次侧的电压一致。

2. 操作回路试验发电机励磁调节器开关量校验(A/B通道同时进行)2.1 模拟开关量输入，检查输入是否正确a)按本盘/远方“开机”按钮,给定电压Ug 值置位。

试验结果:√b)按本盘/远方“增磁”按钮,给定电压Ug值上升。

试验结果: √c)按本盘/远方“减磁”按钮,给定电压Ug值下降。

试验结果: √d)按本盘/远方“灭磁”按钮,给定电压Ug值置零,并且面板上灭磁指示灯亮。

试验结果: √e)按本盘“手动”开关, 面板上的手动灯亮,并有异常信号发出。

试验结果: √温度：8℃湿度：48% 2017年09月13日f)按“切脉冲”开关或拨码开关,脉冲功放板无脉冲输出。

试验结果: √2.2 模拟调节器开关量输出，检查信号是否正确a)给调节器发“开机”时,PT电压在8S内未达到30%时,发“起励失败”信号。

试验结果: √b)当手动,PT断线,过励限制,强励限制,低频保护,低励限制等信号出现时,均有异常信号发出,并在面板上有相对应的指示灯亮。

试验结果: √c)模拟功率柜快熔熔断，功率柜“快熔熔断”指示灯亮。

（选做）试验结果: √d)模拟功率柜脉冲消失，功率柜“脉冲消失”指示灯亮。

（选做）试验结果: √2.3 调节器功能模拟试验a)过励、强励限制功能试验在端子排上加入的0-20 mA的电流或0-5V的电压信号。

《电力系统励磁调节器控制研究》篇一一、引言电力系统是现代社会的重要基础设施，而励磁调节器作为电力系统的核心设备之一，对于维持系统稳定运行和保障电能质量具有至关重要的作用。

本文旨在探讨电力系统励磁调节器控制的研究现状、问题及未来发展趋势，以期为相关领域的研究和应用提供参考。

二、电力系统励磁调节器概述电力系统励磁调节器是一种用于控制发电机励磁电流的设备，其主要作用是调节发电机的电压和功率因数，维持电力系统的稳定运行。

励磁调节器通过感应、测量、计算和调整等环节，实现对发电机励磁电流的精确控制，从而保障电力系统的安全、稳定和可靠运行。

三、电力系统励磁调节器控制研究现状目前，国内外学者针对电力系统励磁调节器控制进行了广泛的研究。

在研究方法上，主要包括理论分析、仿真研究和实际运行研究等。

在控制策略上，主要有传统PID控制、模糊控制、神经网络控制、滑模控制等多种方法。

此外，还有一些新型的控制策略，如自适应控制、预测控制等，也逐渐应用于电力系统励磁调节器控制中。

在理论研究方面，学者们针对电力系统励磁调节器的数学模型、稳定性分析、参数优化等方面进行了深入的研究。

在仿真研究方面，利用仿真软件对不同的控制策略进行模拟，分析其性能和效果。

在实际运行研究方面，通过对实际电力系统的运行数据进行采集和分析，验证控制策略的有效性和可靠性。

四、电力系统励磁调节器控制存在的问题及挑战尽管电力系统励磁调节器控制研究取得了显著的成果，但仍存在一些问题和挑战。

首先，由于电力系统的复杂性和不确定性，如何建立准确的数学模型和提高控制的精度和稳定性仍是研究的重点。

其次，现有的控制策略往往只能解决特定的问题，缺乏通用性和灵活性。

此外，随着电力系统的规模不断扩大和运行环境的不断变化，如何应对新的挑战和问题也是研究的难点。

五、未来发展趋势及展望未来，电力系统励磁调节器控制研究将朝着更加智能化、自适应化和协同化的方向发展。

一方面，随着人工智能和大数据技术的发展，将更多的智能算法和优化方法引入到励磁调节器控制中，提高控制的智能水平和自适应能力。

竭诚为您提供优质文档/双击可除同步发电机励磁控制实验报告篇一：同步发电机励磁控制实验同步发电机励磁控制实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式；5．了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6．了解几种常用励磁限制器的作用；7．掌握励磁调节器的基本使用方法。

二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。

励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。

图1励磁控制系统示意图实验用的励磁控制系统示意图如图1所示。

可供选择的励磁方式有两种：自并励和它励。

当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。

而当交流励磁电源取自380V市电时，构成它励励磁系统。

两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小α角限制。

微机励磁调节器的控制方式有四种：恒uF（保持机端电压稳定）、恒IL（保持励磁电流稳定）、恒Q（保持发电机输出无功功率稳定）和恒α（保持控制角稳定）。

其中，恒α方式是一种开环控制方式，只限于它励方式下使用。

同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。

当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。

发电机正常运行时，三相全控桥处于整流状态，控制角α小于90°；当正常停机或事故停机时，调节器使控制角α大于90°，实现逆变灭磁。

电力系统稳定器――pss是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。

核工业励磁调试报告（2007-12-13）A－G机共同做了下述调试工作（A－D分别为8800kW电动机A/B/C/D, E－G分别为2800kW电动机A/B/C）一、检查、紧固所有接线端子。

二、按要求增加了零线母排和地线母排。

三、测量了交流开关电源组、直流开关电源组，各组开关输入输出电压均正确。

四、测量了控制中心内插电源，输入±24VDC，输出±12VDC、±5VDC均正常。

五、检查了静态柜的自动投励功能、手动调节功能、自动灭磁功能，调节了参数P34、P35使指针表与显示屏显示的励磁电压、电流基本一致。

六、做了以下各项励磁故障报警项A：直流电压失压报警E：过励报警B：缺相或失压报警F：旋转整流器缺相报警C：交流电源失压报警G：旋转整流器故障报警D：欠励报警H：PT断线报警以上试验均正常七、做了以下跳车试验A：空开脱扣跳车D：交流失压跳车B：快熔熔断跳车E：断路器拒动试验C：长时间不投励跳车以上试验均正常八、双微机控制系统切换功能正常。

九、双电源切换正常。

十、A/B/C/D试车后1、确定了静态励磁、旋转励磁投励正常。

2、确定了PT、CT接入的正确性，恒功率因数运行的正确性。

十一、发现及存在问题1、B机B系统I/O板上有1、2、3三个点，缺接1、2断开2、3才有转速显示，而该板没断开2、3，连接1、2，已解决。

2、F机C相整流可控硅g、c开路，造成系统报失控或缺相故障，已更换。

3、A机不显示电机转速，初步判定可能是励磁机侧传感器信号弱，造成原因可能因磁片与传感器没对上。

将给予调整。

4、D机也无转速显示，经检查初步判断可能是转速传感器板有问题，在验证了E机转速板没问题后，与D机对调（E机不用该板），希望下次试车能验证该判断。

十二、参数设定：。
