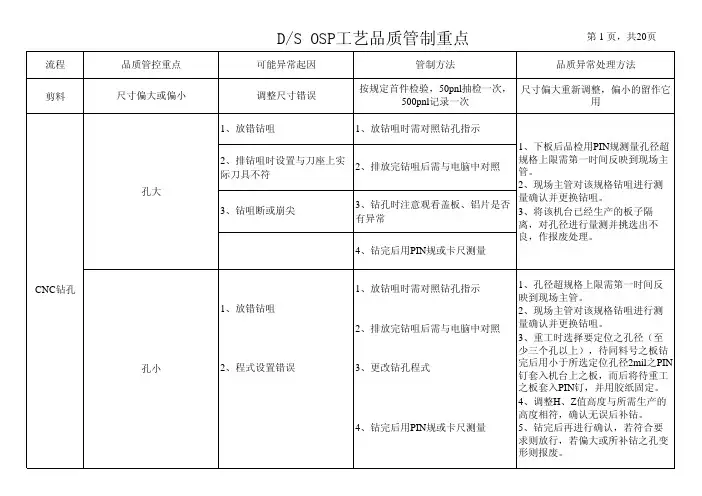

OSP PCB使用管理规定

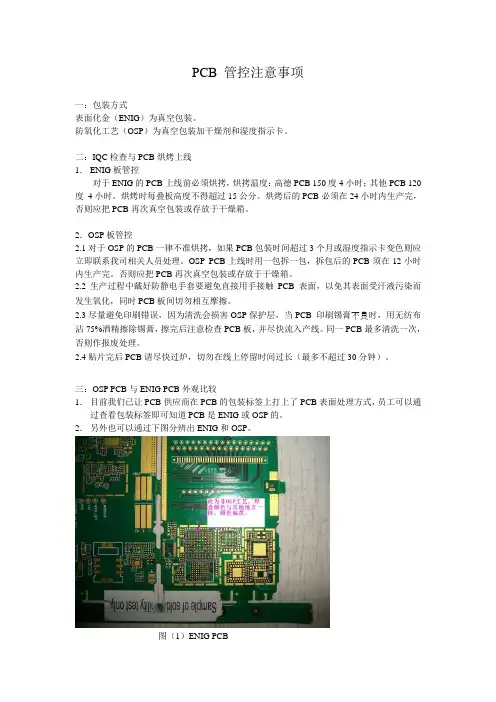

PCB 管控注意事项
一：包装方式
表面化金（ENIG）为真空包装。

防氧化工艺（OSP）为真空包装加干燥剂和湿度指示卡。

二：IQC检查与PCB烘烤上线
1．ENIG板管控
对于ENIG的PCB上线前必须烘拷，烘拷温度：高德PCB 150度4小时；其他PCB 120度4小时。

烘烤时每叠板高度不得超过15公分。

烘烤后的PCB必须在24小时内生产完，否则应把PCB再次真空包装或存放于干燥箱。

2．OSP板管控
2.1对于OSP的PCB一律不准烘拷，如果PCB包装时间超过3个月或湿度指示卡变色则应立即联系我司相关人员处理。

OSP PCB上线时用一包拆一包，拆包后的PCB须在12小时内生产完。

否则应把PCB再次真空包装或存放于干燥箱。

2.2生产过程中戴好防静电手套要避免直接用手接触PCB 表面，以免其表面受汗液污染而发生氧化，同时PCB板间切勿相互摩擦。

2.3尽量避免印刷错误，因为清洗会损害OSP保护层，当PCB 印刷锡膏不良时，用无纺布沾75%酒精擦除锡膏，擦完后注意检查PCB板，并尽快流入产线。

同一PCB最多清洗一次，否则作报废处理。

2.4贴片完后PCB请尽快过炉，切勿在线上停留时间过长（最多不超过30分钟）。

三：OSP PCB与ENIG PCB外观比较
1．目前我们已让PCB供应商在PCB的包装标签上打上了PCB表面处理方式，员工可以通过查看包装标签即可知道PCB是ENIG或OSP的。

2．另外也可以通过下图分辨出ENIG和OSP。

图（1）ENIG PCB
四：目前RATECH采用ENIG和OSP的项目对照：。

承认确认作成修订状态: ■ 0 □ 1 □ 2 □ 3 □ 4 □ 5 □ 6 □ 7 □ 8F版实施日期2012.02.281/1一.目的 为满足使用OSP PCB的严格要求，确保OSP PCB的可焊性，最终保障产品的品质，特制定本规定。

二.范围二厂所有采用OSP 工艺的PCB 板。

三.定义OSP:OSP是印刷电路板(PCB)铜箔表面处理的符合RoHS指令要求的一种工艺。

OSP是Organic Solderability Preservatives的简称PCB:(Printed CircuitBoard），中文名称为印制电路板四.作业流程4.1 PCB的储存PCB的储存不可暴露于直接日照环境 ,要保持良好的仓库储存环境（相对湿度: 30~60%, 温度: 20~30℃, 保存期限小于 6 个月）。

空板超过使用期限，退厂商进行OSP 重工。

4.2 来料检验IQC来料检验时,OSP PCB 来料应采用真空包装，不符合此规定严禁入库。

4.3 生产过程管理保持良好的车间环境：相对湿度 30~60%, 温度: 22~28℃ 。

操作过程要求戴无污染的手套或指套，生产过程中要避免直接用手接触PCB 表面，以防止印制板被汗渍或油污等污染印制板板面；手持板边，不要碰到焊盘表面，要防止焊盘表面的划伤、擦伤和污染4.4 上线操作在SMT现场拆封时，必须检查真空包装，并于8 小时内上线，一次只能拆开一包，使用完再拆另一包;4.5 外观确认OSP PCB严禁烘烤，高温烘烤容易使OSP变色劣化。

焊盘判定参照下列图片实施;4.6 生产过程停留时间控制SMT 单面印刷锡膏后要在1小时内完成贴片,单面贴片完成后，必须于12小时内要完成第二面SMT零件贴片组装过回流。

在产品流通卡进行明确标注。

回流焊接后至波峰焊之间的停留时间必须严格控制在24小时之内。

4.7 不良重工尽量避免印刷错误，因为清洗会损害OSP保护层。

当PCB 印刷锡膏不良时，由于OSP保护膜极易被有机溶剂侵蚀，所有OSP PCB不能用高挥发性溶剂浸泡或清洗，建议以无纺布沾75%酒精擦除锡膏；重工完成后的PCB ，应该在2 小时内完成当次重工PCB 面的SMT 焊锡作业。

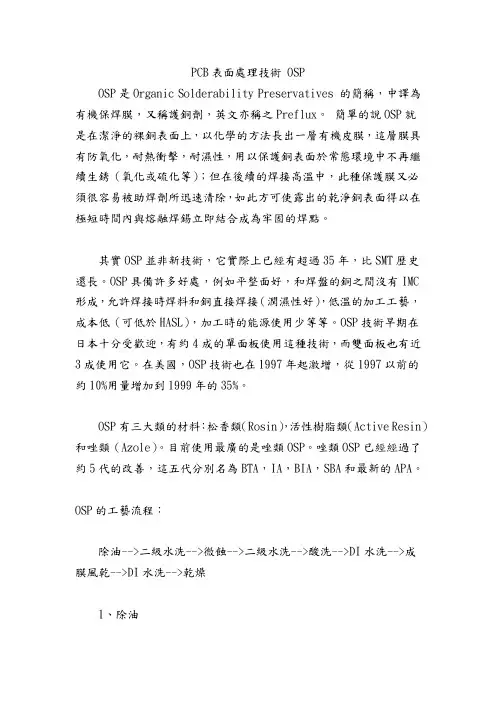

PCB表面處理技術OSPOSP是Organic Solderability Preservatives 的簡稱，中譯為有機保焊膜，又稱護銅劑，英文亦稱之Preflux。

簡單的說OSP就是在潔淨的裸銅表面上，以化學的方法長出一層有機皮膜，這層膜具有防氧化，耐熱衝擊，耐濕性，用以保護銅表面於常態環境中不再繼續生銹（氧化或硫化等）；但在後續的焊接高溫中，此種保護膜又必須很容易被助焊劑所迅速清除，如此方可使露出的乾淨銅表面得以在極短時間內與熔融焊錫立即結合成為牢固的焊點。

其實OSP並非新技術，它實際上已經有超過35年，比SMT歷史還長。

OSP具備許多好處，例如平整面好，和焊盤的銅之間沒有IMC形成，允許焊接時焊料和銅直接焊接（潤濕性好），低溫的加工工藝，成本低（可低於HASL），加工時的能源使用少等等。

OSP技術早期在日本十分受歡迎，有約4成的單面板使用這種技術，而雙面板也有近3成使用它。

在美國，OSP技術也在1997年起激增，從1997以前的約10%用量增加到1999年的35%。

OSP有三大類的材料：松香類（Rosin），活性樹脂類（Active Resin）和唑類（Azole）。

目前使用最廣的是唑類OSP。

唑類OSP 已經經過了約5代的改善，這五代分別名為BTA，IA，BIA，SBA和最新的APA。

OSP的工藝流程：除油-->二級水洗-->微蝕-->二級水洗-->酸洗-->DI水洗-->成膜風乾-->DI水洗-->乾燥1、除油除油效果的好壞直接影響到成膜品質。

除油不良，則成膜厚度不均勻。

一方面，可以通過分析溶液，將濃度控制在工藝範圍內。

另一方面，也要經常檢查除油效果是否好，若除油效果不好，則應及時更換除油液。

2、微蝕微蝕的目的是形成粗糙的銅面，便於成膜。

微蝕的厚度直接影響到成膜速率，因此，要形成穩定的膜厚，保持微蝕厚度的穩定是非常重要的。

一般將微蝕厚度控制在1.0-1.5um比較合適。

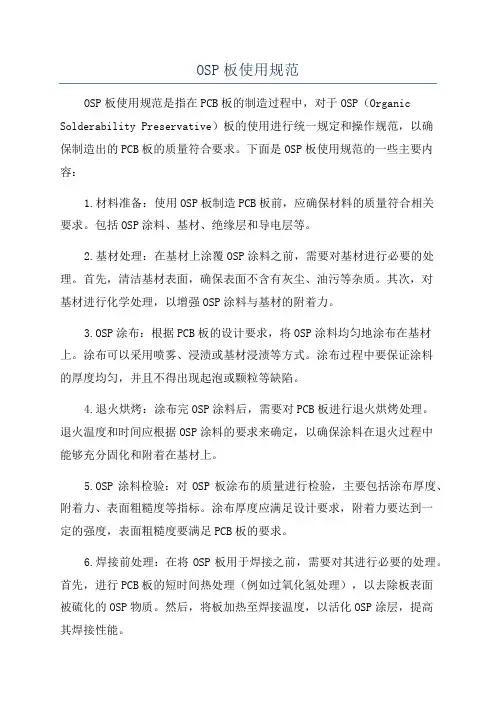

OSP板使用规范OSP板使用规范是指在PCB板的制造过程中，对于OSP（Organic Solderability Preservative）板的使用进行统一规定和操作规范，以确保制造出的PCB板的质量符合要求。

下面是OSP板使用规范的一些主要内容：1.材料准备：使用OSP板制造PCB板前，应确保材料的质量符合相关要求。

包括OSP涂料、基材、绝缘层和导电层等。

2.基材处理：在基材上涂覆OSP涂料之前，需要对基材进行必要的处理。

首先，清洁基材表面，确保表面不含有灰尘、油污等杂质。

其次，对基材进行化学处理，以增强OSP涂料与基材的附着力。

3.OSP涂布：根据PCB板的设计要求，将OSP涂料均匀地涂布在基材上。

涂布可以采用喷雾、浸渍或基材浸渍等方式。

涂布过程中要保证涂料的厚度均匀，并且不得出现起泡或颗粒等缺陷。

4.退火烘烤：涂布完OSP涂料后，需要对PCB板进行退火烘烤处理。

退火温度和时间应根据OSP涂料的要求来确定，以确保涂料在退火过程中能够充分固化和附着在基材上。

5.OSP涂料检验：对OSP板涂布的质量进行检验，主要包括涂布厚度、附着力、表面粗糙度等指标。

涂布厚度应满足设计要求，附着力要达到一定的强度，表面粗糙度要满足PCB板的要求。

6.焊接前处理：在将OSP板用于焊接之前，需要对其进行必要的处理。

首先，进行PCB板的短时间热处理（例如过氧化氢处理），以去除板表面被硫化的OSP物质。

然后，将板加热至焊接温度，以活化OSP涂层，提高其焊接性能。

7.室内保护：在整个制造过程中，要注意保持材料和PCB板的室内环境，避免湿度和腐蚀物对板的影响。

在没有使用的情况下，将OSP板存放在干燥、无污染的环境中，避免灰尘和水分对板的质量产生影响。

8.储存和包装：OSP板制造完成后，需要正确存放和包装。

要避免受潮、受热、受压等不良环境，防止表面上的附加污染或物理损伤。

通过遵循以上的OSP板使用规范，可以有效地控制和保证OSP板在PCB板制造过程中的质量。

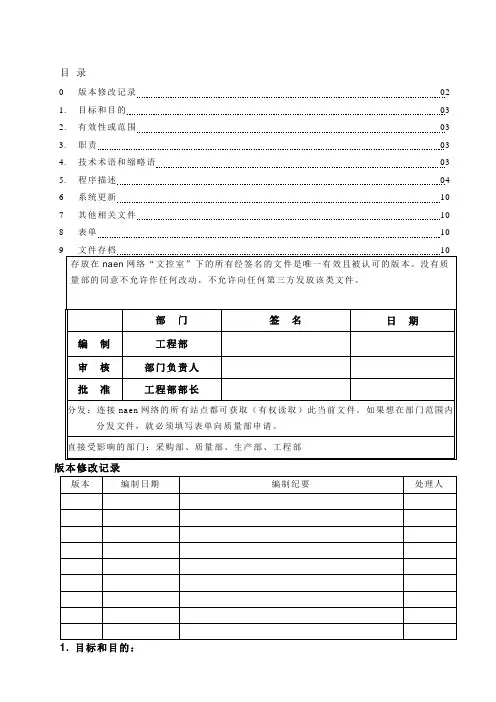

目录0 版本修改记录021. 目标和目的032. 有效性或范围033. 职责034. 技术术语和缩略语035. 程序描述046 系统更新107 其他相关文件108 表单10版本修改记录1. 目标和目的：明确公司PCB物料的检验规范、贮存要求、使用方法和管理流程；确保PCB严格的接受、有效的存储、正确的使用，保证PCB之产品焊接质量。

2. 有效性或范围：本规定所订定标准，适用于本公司所有参与PCB的验收、存储及使用的部门。

3. 职责：仓库负责PCB的验收、存储及发放；生产人员负责PCB的领用；质量人员负责PCB使用的过程监督；工程人员负责文件的定义与修订。

4. 技术术语和缩略语：PCB（Printed Circuit Board）：中文名称为，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体；喷锡（HAL）板：是在PCB表面涂覆熔融锡（铅）焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层；OSP板：是在洁净的裸铜表面上，以化学的方法长出一层有机皮膜，这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；镀镍金板：是在PCB表面导体先镀上一层镍后再镀上一层金，镀镍主要是防止金和铜间的扩散。

现在的电镀镍金有两类：镀软金（纯金，金表面看起来不亮）和镀硬金（表面平滑和硬，耐磨，含有钴等其他元素，金表面看起来较光亮）；化金（沉金）板：是在铜面上包裹一层厚厚的、电性良好的镍金合金，可以长期保护PCB；化锡（沉锡）板：由于目前所有的焊料都是以锡为基础的，所以锡层能与任何类型的焊料相匹配。

沉锡工艺可以形成平坦的铜锡金属间化合物，这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题；沉锡板不可存储太久，组装时必须根据沉锡的先后顺序进行；化银（沉银）板：沉银工艺介于有机涂覆和化学镀镍、沉金之间，工艺比较简单、快速；即使暴露在热、湿和污染的环境中，银仍然能够保持良好的可焊性，但会失去光泽。

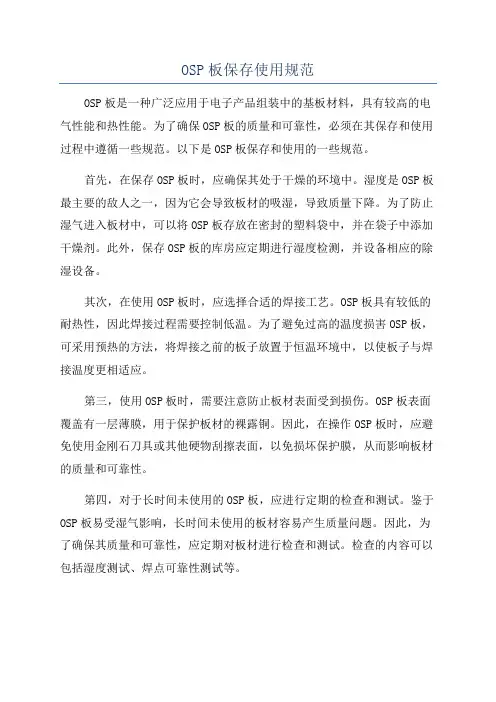

OSP板保存使用规范OSP板是一种广泛应用于电子产品组装中的基板材料，具有较高的电气性能和热性能。

为了确保OSP板的质量和可靠性，必须在其保存和使用过程中遵循一些规范。

以下是OSP板保存和使用的一些规范。

首先，在保存OSP板时，应确保其处于干燥的环境中。

湿度是OSP板最主要的敌人之一，因为它会导致板材的吸湿，导致质量下降。

为了防止湿气进入板材中，可以将OSP板存放在密封的塑料袋中，并在袋子中添加干燥剂。

此外，保存OSP板的库房应定期进行湿度检测，并设备相应的除湿设备。

其次，在使用OSP板时，应选择合适的焊接工艺。

OSP板具有较低的耐热性，因此焊接过程需要控制低温。

为了避免过高的温度损害OSP板，可采用预热的方法，将焊接之前的板子放置于恒温环境中，以使板子与焊接温度更相适应。

第三，使用OSP板时，需要注意防止板材表面受到损伤。

OSP板表面覆盖有一层薄膜，用于保护板材的裸露铜。

因此，在操作OSP板时，应避免使用金刚石刀具或其他硬物刮擦表面，以免损坏保护膜，从而影响板材的质量和可靠性。

第四，对于长时间未使用的OSP板，应进行定期的检查和测试。

鉴于OSP板易受湿气影响，长时间未使用的板材容易产生质量问题。

因此，为了确保其质量和可靠性，应定期对板材进行检查和测试。

检查的内容可以包括湿度测试、焊点可靠性测试等。

最后，在OSP板的保存和使用过程中，需要注意电子产品组装中的一些基本规范。

例如，应避免静电的产生和积累，使用抗静电工具进行操作。

此外，应保持清洁的工作环境，避免灰尘和其他杂质进入板材中引起故障。

在总结OSP板的保存和使用规范时，需要强调以下几点。

首先，保持板材的干燥，避免湿气侵入。

其次，选择合适的焊接工艺，避免过高的温度。

第三，注意保护板材表面，避免损坏保护膜。

第四，定期检查和测试长时间未使用的板材。

最后，遵守电子产品组装中的一些基本规范，如防静电和保持清洁。

通过遵循以上规范，可以确保OSP板的质量和可靠性，提高电子产品组装的成功率和产品的性能。

关于OSP 板的使用技术要求文件号： LE-13.049-2011 第页共页由于OSP 板焊盘表面处理为有机保护膜，若长时间暴露在高温高湿环境下，容易发生氧化。

尤其是经过回流焊接后，PCB 表面有机保护膜也会变薄，这会给后段波峰带来焊接质量问题。

因此需对OSP 板使用作如下要求：1、 要求来料为真空包装，并且真空包装袋内要有干燥剂，如果发现来料真空包装破裂，需退回给厂商。

2、 真空包装OSP 板的存放时间≤6个月，要求尽量在3个月内完成生产。

对于存放超过6个月的OSP 板，要求进货检验加严可焊性实验。

3、 进货检验及仓库拆开真空包装时，要在PCB 包装袋上注明拆开时间，并在当天内完成真空包装。

4、 机插/贴片室开始生产，在拆开真空包装时，需在流程卡上注明开包时间(时间需精确到分钟)。

5、 完成回流焊接后，需在流程卡上注明下板时间(时间需精确到分钟)，且要严格控制回流焊至波峰焊的时间，具体参照标准如下：① 混合工艺(1次锡膏+1次红胶回流)OSP 板，时间间隔为24小时；② 一次锡膏回流焊OSP 板，时间间隔为48小时；③ 一次红胶回流焊OSP 板，时间间隔：7月10日之前为5天，7月10日之后为3天。

6、 所有OSP 板，从拆开包装到完成波峰焊时间，需控制在7天之内。

7、 对于超过规定使用时间的OSP 板，由焊接工程师试验评估，品质部予以监控，具体操作如下： ① 抽取20pcs 超期OSP 板，做最佳焊接性能试验。

若焊接不良超过3000ppm ，则当批半成品报废处理(现场工艺下发技术文件)，品质部出文按照300元/单进行责任追溯。

② 若焊接不良低于3000ppm ，当批半成品正常使用，品质部出文按照100元/单进行责任追溯。

8、此OSP 板使用技术文件适用于整个电子公司（四地工厂同时执行）。

编制/日期陈涛伟2011-6-8 发： 品质部 送: 电子公司各部门报： 家用空调事业本部品质管理部审核/日期 王治国2011-6-8会签/日期 杨亮、金国平、周良、周圣丰、任中彪、樊艺兵、邓秀华、 聂蓓蓓、雷友农、孙照志、肖胜利、刘文辉、袁捍平 2011-6-8批准/日期邹福瑞2011-6-8。

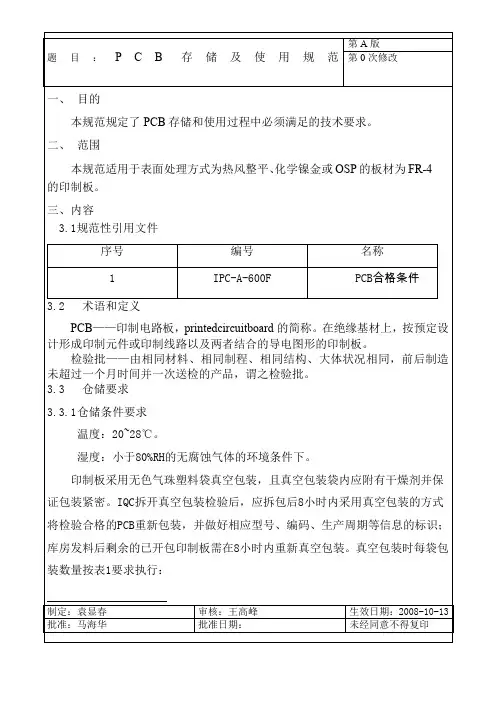

PCB使用管理规范PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一个组成部分，它连接连接和支持电子元器件，并为它们提供电气连接。

为了确保电子产品的可靠性和稳定性，需要严格管理PCB的使用。

下面将从质量管理、安全管理和环境管理三方面介绍PCB使用管理规范。

首先，质量管理是PCB使用管理中的重要一环。

为了确保PCB的质量，需要严格执行各项质量管理制度。

首先，从供应链管理入手，建立健全的供应商选择和评估机制，确保原材料的质量可靠。

同时，要加强对PCB制造过程的监管，严格执行工艺标准，进行质量检测和控制，及时发现并解决问题。

此外，还应建立完善的质量记录和追溯机制，保留各个生产环节的质量记录，以便在出现问题时能够快速定位和解决。

其次，安全管理也是PCB使用管理的核心内容之一、PCB在使用过程中可能会产生静电、高温等安全隐患，因此需要采取一系列安全管理措施。

首先，要加强员工安全意识的培养，组织相关培训和安全知识教育，让员工了解PCB的安全风险，并掌握相应的安全操作规范。

其次，要建立安全管理制度，规定PCB的存放、搬运和使用要求，确保其安全可靠。

另外，还要做好防火和防盗工作，加强对生产场所的安全监控和巡视，提前发现并消除安全隐患。

最后，环境管理是PCB使用管理中不可忽视的一部分。

PCB制造和使用过程中可能会产生有害物质和废弃物，对环境造成污染。

为了保护环境，需要采取一系列环境管理措施。

首先，要合理选择PCB的材料和制造工艺，尽量减少对环境的影响。

其次，要建立废物处理和回收制度，对废弃的PCB和其他废弃物进行分类、储存和处置，减少对环境的污染。

此外，还要加强环境监测，定期对生产场所进行环境检测，确保其符合环保要求。

综上所述，PCB使用管理规范是确保电子产品质量、安全和环保的重要手段。

通过严格执行质量管理、安全管理和环境管理制度，可以提高PCB的质量可靠性，减少安全隐患，保护环境资源。
