倒闸操作一、倒闸操作：将电气设备从一种（运行，备用，检修）状态转换到另一种状态的过程为倒闸，利用断路器及隔离开关拉、合电路的工作，改变变电站主接线运行方式的一种工作，所进行的操作为倒闸操作。
二、设备工作状态基本分为：运行，备用（热，冷），检修（试验）三种状态运行：电气设备与电源通过断路器及两侧隔离开关连接，断路器，隔离开关全部在合位，电气设备全部带电，为运行状态热备：电气设备与电源连接的断路器断开，两侧隔离开关在合位，设备已经合闸便带电运行，为热备状态冷备：电气设备与电源连接的断路器断开，两侧隔离开关在开位，设备上无安全措施，具备投人运行条件检修：指检修设备各方面的电源及所有操作电源均断开，并布置了与检修有关的安全措施，如合接地开关或挂接地线，悬挂标识牌，装设遮拦转换规律：运行，热备，冷备，检修检修，冷备，热备，运行三、运行倒闸操作工作原则有哪些规定：1、运行值班人员（操作人员）必须经过安全技术培训，熟悉本岗位专业业务，有关规程制度，行业考试合格，主管领导批准人员2、现场一二次设备标志齐全，正确，明显，设备有双重名称，转换方式，切换位置指示等3、具有与现场设备和运行方式符合的一次系统模拟图，继电保护及安全自动装置等二次回路原理展开图4、具有调度命令的合格的操作票5、具有合格的安全用具，如绝缘靴，绝缘手套，护目眼镜等，合格的操作工具如绝缘杆，验电器等6、倒闸操作根据值班调度员发布的操作命令执行，但危及人身和设备安全时，可预先断开有关电源，事后立即报告调度7、倒闸操作必须两人执行，其中对设备较为熟悉者作为监护人，另一人是操作人8、特别重要复杂的倒闸操作要由熟练的值班员操作，由值班负责人监护9、按操作规律顺序进行倒闸操作10、倒闸操作严格执行四把关，四对照四把关：接令复诵关，操作票填写关，模拟核对关，操作监护关四对照：对照设备名称，编号，位置和拉合方向11、操作时严格执行唱票复诵，操作人必须对照实际设备，看标志，声音洪亮的复诵，监护人确认无误发出“对，执行|”令后，操作人方可操作，检查操作质量良好后，在执行项目打一个红色的对勾标志12、继电保护及自动装置与一次系统运行方式相对应，严禁无保护送电，设备部容许无保护运行13、在操作中发生疑问或异常应立即停止操作向值班调度员或值班负责人报告，待问题查清后再进行操作，不得擅自更改操作，不得擅自解除闭锁装置14、检查设备恢复送电钱，不许将工作票全部收回，办理工作票终结手续，拆除临时安全措施（尤其是接地线），恢复常设遮拦，检查断路器，隔离开关在断开位置四、倒闸操作有关安全事项有哪些要求：1、必须明确倒闸操作任务，内容，操作指令种类，每张操作票只能填写一个操作任务2、清楚本变电站设备由哪几级调度所管辖，不执行费调度管辖的设备，几级同时调度不同设备时，因人员不能满足要求，汇报协商决定3、下列情况尽量停止操作：1值班员交接班时2系统发生事故时；3雷雨大风等恶劣天气；4有特殊供电要求时；5.系统接线不正常；6.系统负荷高峰时；7.保护及自动装置不满足要求时。

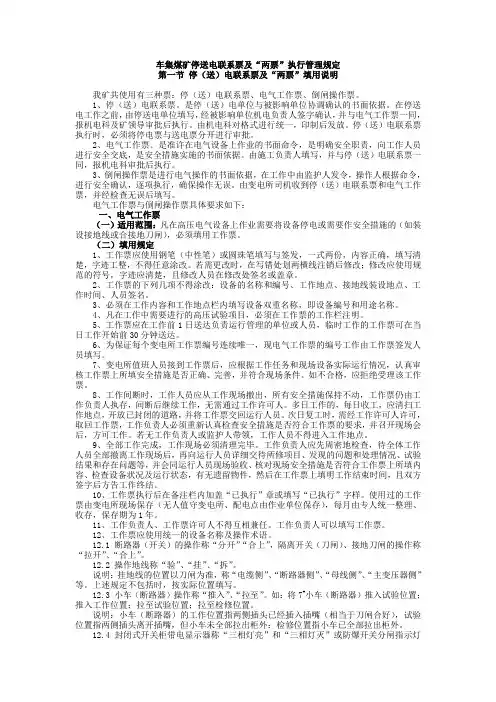

车集煤矿停送电联系票及“两票”执行管理规定第一节停（送）电联系票及“两票”填用说明我矿共使用有三种票：停（送）电联系票、电气工作票、倒闸操作票。
1、停（送）电联系票。
是停（送）电单位与被影响单位协调确认的书面依据。
在停送电工作之前，由停送电单位填写，经被影响单位机电负责人签字确认，并与电气工作票一同，报机电科及矿领导审批后执行。
由机电科对格式进行统一，印制后发放。
停（送）电联系票执行时，必须将停电票与送电票分开进行审批。
2、电气工作票。
是准许在电气设备上作业的书面命令，是明确安全职责，向工作人员进行安全交底，是安全措施实施的书面依据。
由施工负责人填写，并与停（送）电联系票一同，报机电科审批后执行。
3、倒闸操作票是进行电气操作的书面依据，在工作中由监护人发令，操作人根据命令，进行安全确认，逐项执行，确保操作无误。
由变电所司机收到停（送）电联系票和电气工作票，并经检查无误后填写。
电气工作票与倒闸操作票具体要求如下：一、电气工作票（一）适用范围：凡在高压电气设备上作业需要将设备停电或需要作安全措施的（如装设接地线或合接地刀闸），必须填用工作票。
（二）填用规定1、工作票应使用钢笔（中性笔）或圆珠笔填写与签发，一式两份，内容正确，填写清楚，字迹工整，不得任意涂改。
若需更改时，在写错处划两横线注销后修改；修改应使用规范的符号，字迹应清楚，且修改人员在修改处签名或盖章。
2、工作票的下列几项不得涂改：设备的名称和编号、工作地点、接地线装设地点、工作时间、人员签名。
3、必须在工作内容和工作地点栏内填写设备双重名称，即设备编号和用途名称。
4、凡在工作中需要进行的高压试验项目，必须在工作票的工作栏注明。
5、工作票应在工作前1日送达负责运行管理的单位或人员，临时工作的工作票可在当日工作开始前30分钟送达。
6、为保证每个变电所工作票编号连续唯一，现电气工作票的编号工作由工作票签发人员填写。
7、变电所值班人员接到工作票后，应根据工作任务和现场设备实际运行情况，认真审核工作票上所填安全措施是否正确、完善，并符合现场条件。
2024年高压电气设备倒闸操作安全规定1、电气设备的倒停电操作，应按照设备的管辖范围和许可范围进行。
下级调度员和值班员对上级调度部门或运行管理部门管辖和许可的设备，不得擅自改变设备的运行状态，只有得到上级调度员、值班员的操作命令后，方可进行倒停电操作。
但对威胁人身和设备安全的除外，事后，应尽快报告给调度员或值班员。
2、一切正常操作均应拟写调度操作命令票和现场倒闸操作票。
紧急事故处理及单项操作（包括同时拉、合几个开关的限电操作）允许不写调度操作命令票和现场倒闸操作票，但仍应认真按发令、复诵、执行复核、汇报录音、记录等制度操作进行。
临时性多项操作，操作前应将操作步骤填写在操作命令和现场倒闸操作票上，复诵核对无误后，再进行操作。
3、上级电力调度运行管理部门的调度员、值班员应先问清下一级现场实际运行方式并核对模拟图板后，拟写出正确的操作命令和现场倒闸操作票，防止因操作票与实际运行方式不符而发生误操作事故。
4、有调度关系的双方发布和接受调度操作命令时，双方必须使用统一的调度术语，互报单位、姓名，严格执行发令、复诵、执行复核、汇报录音、记录等制度，并要绝对明确发令时间和结束时间，无发令时间不得进行操作，无结束时间不得认为该项调度操作命令执行结束。
5、调度员在发布操作命令前，必须再一次与现场实际运行方式进行核对，并模拟检查操作顺序是否正确。
操作过程中应及时调整模拟图板。
当发现设备运行状态变化，不能按原操作命令票执行时，值班调度员应按实际运行方式变更原操作命令票，并尽快通知有关单位值班员双方做好记录，复核无误后，按变更后的操作（调度）命令票执行。
6、调度员和现场值班员在拟写调度命令票和现场倒闸操作票时，对系统运行方式、继电保护装置或控制电源的影响要加注说明。
7、操作前应对操作票的正确性进行进一步验证。
如进行倒停电时，在拉合负荷侧刀闸前，检查相应的开关断路器是否在断开位置；在进行倒换母线的操作前，检查母联开关及两侧刀闸是否在合闸位置；在进行倒负荷操作或解列操作时，检查另一个电源的运行情况；在设备检修后合闸送电前，检查送电范围内的接地刀闸是否拉开和接地线是否拆除等。

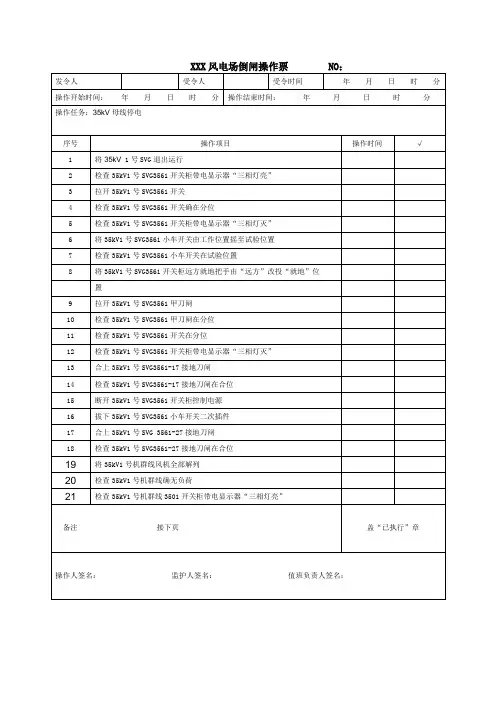

风电场倒闸操作票单位：****风电场编号： SDJ-XX-XXX下令时间年月日时分下令人受令人开始时间：年月日时分倒闸操作时间：结束时间：年月日时分操作任务：35kV集电1回路由运行转检修顺序操作项目模拟操作1 检查确定35kV集电1回路所有风机确已全部停机2 拉开35kV集电1回路353开关3 检查35kV集电1回路353开关确已拉开4 拉开35kV集电1回路353开关柜上的控制小开关5 将35kV集电1回路353开关手车由工作位置拉至试验位置6 间接验电验明35kV集电1回路确无电压7 合上35kV集电1回路353开关3537接地刀闸8 检查35kV集电1回路353开关3537接地刀闸三相确已合上；在35kV集电1回路353开关柜操作把手上挂“禁止合闸,线9路有人工作”标示牌；在主控后台35kV集电1回路353开关上挂“禁止合闸”警示10牌；11 操作完毕，汇报值长备注：操作人：监护人：值长：风电场负责人：风电场倒闸操作票单位：****风电场编号： SDJ-XX-XXX下令时间年月日时分下令人受令人开始时间：年月日时分倒闸操作时间：结束时间：年月日时分操作任务：35kV集电1回路由检修转运行顺序操作项目模拟操作检查35kV集电1回路检修工作已结束，工作票已终结，所1有工作人员已撤离35kV集电1回路已具备送电条件2 取消主控后台35kV集电1回路353开关“禁止合闸”警示牌3 收回35kV集电1回路353开关柜操作把手上“禁止合闸，线路有人工作”标示牌4 打开35kV集电1回路353开关的后门5 拉开35kV集电1回路3537接地刀闸，并检查三相确已拉开6 在35kV集电1回路线路侧验明三相确无电压7 摇测35kV集电1回路线路绝缘合格并记录8 合上35kV集电1回路3537接地刀闸，并检查三相已在合位备注：操作人：监护人：值长：风电场负责人：风电场倒闸操作票单位：****风电场编号： SDJ-XX-XXX下令时间年月日时分下令人受令人开始时间：年月日时分倒闸操作时间：结束时间：年月日时分操作任务：顺序操作项目模拟操作9 关上35kV集电1回路353开关的后门10 拉开35kV集电1回路353开关3537接地刀闸11 检查35kV集电1回路353开关3537接地刀闸三相确已拉开12 检查送电范围内无接地点、短路点及杂物13 检查35kV集电1回路353开关确在分位14 将35kV集电1回路353开关手车由试验位置推至工作位置15 合上35kV集电1回路353开关柜上的控制小开关16 合上35kV集电1回路353开关17 检查35kV集电1回路353开关确在合位18 检查送电范围内仪表指示灯一切正常19 操作完毕，汇报值长备注：操作人：监护人：值长：风电场负责人：单位：****风电场编号： SDJ-XX-XXX下令时间年月日时分下令人受令人倒闸操作时间：开始时间：年月日时分结束时间：年月日时分操作任务：1#主变由运行转检修顺序操作项目模拟(√)操作(√)1 检查厂用电负荷已由#1站用变倒为备用变带2 检查#1主变所带风机确已全部停机3 将35KV#1无功补偿装置退出运行4 拉开35KV#1无功补偿装置356开关5 检查35KV#1无功补偿装置356开关确已拉开6 拉开35kV集电1回路353开关7 检查35kV集电1回路353开关确已拉开8 拉开35kV集电2回路354开关9 检查35kV集电2回路354开关确已拉开10 拉开35kV集电3回路355开关11 检查35kV集电3回路355开关确已拉开12 投入#1主变保护A、B柜高压侧零序电流保护压板13 合上#1主变中性点210接地刀闸14 检查#1主变中性点210接地刀闸确已合上15 拉开#1主变低压侧301（甲）开关16 检查#1主变低压侧301（甲）开关确已拉开17 拉开220kV支井Ⅰ线出线侧251开关18 检查220kV支井Ⅰ线出线侧251开关确已拉开19 在主控后台220kV支井Ⅰ线出线侧251开关处挂“禁止合闸”警示牌20 将#1主变冷却器退出运行21 拉开#1主变低压侧301（甲）开关柜上的控制小开关备注：转下页：SDJ-XX-XXX操作人：监护人：值长：风电场负责人：单位：****风电场编号： SDJ-XX-XXX下令时间年月日时分下令人受令人倒闸操作时间：开始时间：年月日时分结束时间：年月日时分操作任务: 接上页：SDJ-XX-XXX顺序操作项目模拟(√)操作(√)22 将#1主变低压侧301（甲）开关手车由工作位置拉至试验位置23 在#1主变侧301（甲）开关柜操作把手上挂“禁止合闸，有人工作”标示牌24 将35kV母线3016（甲）隔离手车由工作位置拉至试验位置25 拉开220kV支井Ⅰ线251开关的控制小开关26 拉开220kV支井Ⅰ线母线侧2511刀闸27 检查220kV支井Ⅰ线母线侧2511刀闸三相确已拉开28 拉开220kV支井Ⅰ线出线侧2516刀闸29 检查220kV支井Ⅰ线出线侧2516刀闸三相确已拉开30 拉开220kVⅠ母线PT二次小空开31 拉开220kVⅠ母线PT219刀闸32 检查220kVⅠ母线PT219刀闸三相确已拉开33 在220kVⅠ母PT219刀闸母线侧验明三相确无电压34 合上220kV母线侧2117接地刀闸35 检查220kV母线侧2117接地刀闸三相确已合上36 在1#主变35kV套管至母排处验明三相确无电压37 在1#主变低压套管至母排上挂（）号接地线一组38 操作完毕，汇报值长。
二十五种倒闸操作票一、填写操操作作票的要求一、停电的操作要求1，先停低压，后停高压；先停负荷后停电源；先拉断路器，后拉隔离开关（或刀开关）。
2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4，先停出线开关后停主进开关。
5，每操作一项应查确已处在断开位置。
6，33、44、55、39、49、59不操作。
7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。
9，全站停电应用21、22。
10，检修时：停电，验电，挂标示牌。
11，备用分热备用和冷备用：冷备用断路器、隔离开关（刀开关）都处于断开位置；热备用断路器处于断开位置，隔离开关（刀开关）处于合闸位置。
二、送电操作要求1，先送电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后合断路器。
2，操作完后，查确已处在合上位置。
3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后，必须听声音正常，充电三分钟。
7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9，当合401-2，402-2后应查变压器二次电压且正常。
10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票一、全站停电操作1、全站停电操作现运行方式为：第一电源供电，1T运行带全负荷；第二电源及2T备用。
1，拉低压电容器开关，查确已断开；2，拉低压各出线开关，查确已断开；3，拉445，查确已断开；4，拉445-5，查确已断开；5，拉445-4，查确已断开；7，拉401-4，查确已断开；8，拉401-2，查确已断开；9，拉211，查确已断开；10，拉211-2，查确已断开；11，拉211-4，查确已断开；12，拉201，查确已断开；13，拉201-4，查确已断开；14，拉201-9，查确已断开；15，拉201-2，查确已断开；16，拉202-9，查确已断开；17，拉202-2，查确已断开；18，拉21，查确已断开；19，拉22，查确已断开；20，全面检查操作质量。
电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：35kV Ⅰ母线由运行转检修 √ 顺序 操 作 项 目完成时间 1 得地调令：35kV 母线由运行转检修 2 检查#1-#23风机已全部停机3 检查400V 场用电ⅠⅡ段已转至备用变运行4 断开35kV A 组集电单元341开关5 断开35kV B 组集电单元342开关6 断开35kV #1电容器组345开关7 断开35kV SVG 346开关8 断开35kV #1接地变347开关9 断开#1场用变35kV 侧348开关 10 断开#1主变35kV 侧34A 开关11 断开#1主变35kV 侧34A 开关控制电源空开 12 断开35kV 母线开关柜控制电源空开1DK3、2DK2 13 断开35kV 母线开关柜储能电源空开1DK4、2DK3 14 断开35kV 母线开关柜配电装置加热器交流电源1DK115 将35KV A 组集电单元341开关“远方”/“就地”转换开关切换至“就地”位置备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 16 查35kV A 组集电单元341开关确已断开17 将35KV A 组集电单元341开关手车由“工作”位置摇至“试验” 位置并查确在“试验”位置18 将35KV B 组集电单元342开关“远方”/“就地”转换开关切换至 “就地”位置19 查35kV B 组集电单元342开关确已断开20 将35KV B 组集电单元342开关手车由“工作”位置摇至“试验” 位置并查确在“试验”位置21 将35kV #1电容器组345开关“远方”/“就地”转换开关切换至 “就地”位置22 查35kV #1电容器组345开关确已断开23 将35kV #1电容器组345开关手车由“工作”位置摇至“试验”位 置并查确在“试验”位置24 将35kV SVG 346开关“远方”/“就地”转换开关切换至“就地” 位置25查35kV SVG 346开关确已断开备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 26 将35kV SVG 346开关手车由“工作”位置摇至“试验”位置并查 确在“试验”位置27 将35kV #1接地变347开关“远方”/“就地”转换开关切换至“就 地”位置28 查35kV #1接地变347开关确已断开29 将35kV #1接地变347开关手车由“工作”位置摇至“试验”位置 并查确在“试验”位置30 将#1主变35kV 侧34A 开关“远方”/“就地”转换开关切换至“就 地”位置31 查#1主变35kV 侧34A 开关确已断开32 将#1主变35kV 侧34A 开关手车由“工作”位置摇至“试验”位置 并查确在“试验”位置33 将#1场用变35kV 侧348开关“远方”/“就地”转换开关切换至 “就地”位置34 查#1场用变35kV 侧348开关确已断开35将#1场用变35kV 侧348开关手车由“工作”位置摇至“试验”位备注：接下页XXX 编号电气倒闸操作票单位： 草山 风电场 编号：0881400** 操作人： 监护人： 值班负责人（值长）：发令人受令人发令时间年 月 日 时操作开始时间： 年 月 日 时 分 操作结束时间：年 月 日 时 分□监护下操作 □单人操作 □检修人员操作操作任务：承上页XXX 编号 √ 顺序 操 作 项 目完成时间 置并查确在“试验”位置36 断开35kV 母线PT 34M5二次回路空开FB61、FB6237 将35kV 母线PT 34M5手车刀闸由“工作”位置摇至“试验”位置 并查确在“试验”位置38 取下35kV 母线PT 34M5手车刀闸二次航空插头39 将35kV 母线PT 34M5手车刀闸由“试验”位置拉至“检修”位置 并查确在“检修”位置40 合上35kV A 组集电单元3416接地刀闸并查确已合上 41 合上35kV B 组集电单元3426接地刀闸并查确已合上 42 断开35kV #1电容器组3453刀闸查确已断开。
