故障码解读-回复什么是故障码？故障码（Diagnostic Trouble Code，简称DTC）是一种用于诊断和定位车辆问题的状态代码。
它通过车辆的电子控制单元（ECU）检测到的故障而生成。
故障码能够帮助车辆维修技师快速定位和修复故障，提高维修效率和准确性。
故障码通常由一串数字和字母组成，每个字符都有特定的含义。
例如，P0301表示第一缸的点火系统出现故障，而C0561表示车辆稳定控制系统出现故障。
不同车辆制造商可能有不同的故障码命名和编码规则，但一般遵循OBD-II标准，这是车辆电子诊断系统的国际协议。
故障码的分类故障码通常分为两类：凸显故障码（MIL）和潜在故障码（PENDING）。
1. 凸显故障码（MIL）：凸显故障码表示车辆出现了实际的故障，并且需要立即进行维修。
当车辆检测到故障时，它会点亮发动机故障灯（Malfunction Indicator Lamp，简称MIL）来提示驾驶员，同时生成凸显故障码。
这种故障码将保存在车辆的电子控制单元中，直到被清除或故障被修复。
2. 潜在故障码（PENDING）：潜在故障码表示车辆检测到了一些潜在的故障，但故障尚未达到凸显故障码的级别。
潜在故障码可以被视为“警告信号”，它们暗示着车辆可能存在问题，但尚未导致发动机故障灯点亮。
维修技师可以查看潜在故障码来了解车辆的健康状况，并采取相应的维修措施。
故障码的解读和诊断解读故障码是定位和修复车辆故障的关键步骤。
在解读故障码之前，维修技师需要使用车载诊断工具连接到车辆的OBD-II接口，读取故障码和相关的车辆信息。
1. 故障码的意义：每个故障码都有特定的含义，它们指示了车辆哪个系统或组件出现了问题。
维修技师需要使用车辆制造商提供的故障码库或技术文档来查找故障码的含义和诊断步骤。
2. 数据流图和冻结帧数据：为了进一步诊断和定位故障，维修技师可以查看车辆的数据流图和冻结帧数据。
数据流图显示了车辆各个传感器和执行器的实时数值，而冻结帧数据则是在故障发生时记录的相关数据。
故障码解读-回复如何解读车辆故障码。
车辆故障码是OBD (On-board diagnostics)系统生成的数字代码，用于识别和定位车辆发生的故障。
当车辆发生故障时，OBD系统会自动生成故障码，存储在车辆的电子控制单元(ECU) 中。
这些故障码可以通过连接OBD扫描工具读取和解读。
解读故障码是维修和诊断车辆问题的关键一步。
在本文中，我们将一步一步回答如何正确解读车辆故障码。
第一步：连接OBD扫描工具首先，我们需要将OBD扫描工具插入车辆的OBD接口。
OBD接口通常位于驾驶员座位附近，可以是在仪表板下方或驾驶员脚下。
插入OBD扫描工具后，工具将获取保存在ECU中的故障码。
第二步：读取故障码一旦连接好OBD扫描工具，我们可以使用工具上的读取按钮来读取故障码。
故障码将显示在扫描工具的屏幕上。
故障码通常由一个字母和四个或五个数字组成（如P0420或B0025）。
第三步：理解故障码一旦我们获取了故障码，接下来需要理解这些代码代表的含义。
故障码通常可以分为两类，即通用故障码(Generic codes) 和制造商特定故障码(Manufacturer-specific codes)。
通用故障码是由美国环保署(EPA) 开发的，适用于所有符合OBD-II标准的车辆。
这些通用故障码以字母“P”开头，后跟四位数字。
每个故障码都对应着特定的故障类型。
例如，P0420表示废气催化剂效率低下。
制造商特定故障码是由各个汽车制造商为了更好地诊断和修复车辆问题而开发的。
这些故障码以字母的不同组合开头，如“B”代表车身控制模块故障，或者“U”代表通用网络故障。
制造商特定故障码可以提供更具体的信息，帮助技师更好地定位和解决故障。
第四步：查找故障码解读资料一旦我们理解了故障码的类型和基本含义，接下来需要找到故障码解读资料。
这些资料可以包括车辆的服务手册、制造商提供的技术信息或在线故障码库。
这些资料将解释每个故障码的详细信息，包括故障的可能原因和对应的修复建议。
项目一新能源汽车故障诊断基础知识认知任务一诊断设备的连接与使用一、填空题（每空2分，共36分）1.常规车载自动诊断解码器用于检测或监控汽车运行过程中的电机电控系统以及车辆功能模块的工作状况,当汽车上某个系统出现故障后，故障灯会发出鳖报。
2.通用型解码器用于实现与车载内各电子控制装置ECU之间的对话,传送故障代码以及汽车各模块系统的状态信息，可以方便诊断系统升级，读取故障码，保存各车型故障码以及用鼠标键盘操作不同的诊断功能等等，给维修人员故障诊断带来了极大的便利。
3.车载诊断的连搂旦的英文缩写：D1C,是一个符合ISO标准的车载诊断接头,插头由16个针脚组成，每一个针脚均按照庭标准定义。
4.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成。
5.也是一个故障指示器，当连接与车载诊断系统任何零部件或车载诊断（OBD）系统本身发生故障时，它能清楚地提示汽车的驾驶人员。
6.解码器诊断程序通过VC1设备与车辆连接,可读取车辆系统工作状态，进行故障码读取，数据流查看已经动作测试和数据标定等。
7.故障的修复:是指OBD系统在故障被排除之后检测到故障已经不存在。
8.故障的确认:是指从故障首次被OBD系统检测出来到被系统认定从而按照相应策略触发M1的过程，一个故障在被确认之前称为偶发故障，在确认之后称为已确认故障。
9.新能源汽车故障诊断仪是用于检测汽车故障的便携式智能汽车故障自检仪,也称为汽车电脑检测仪。
二、选择题（4分/题，共20分）1新能源汽车诊断仪包括哪几种？（ABC）Λ,常规车载自动诊断解码器10通用型解码器C.原厂专用解码器D定制款解码器2.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成第一位是字母，表示故障所属系统？（ABCD）A.P：Powertrain：动力系统故障B.C:Chassis：底盘故障C.B：Body：车身故障D.U：Network：网络故障3.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成，第二位是数字，表示故障类型，以下表述正确是（ABCD）Λ,0：ISO/SAE标准定义的故障码B.1：制造商自定义的故障码C.2：ISO/SAE预留D.3：IS0/SAE预留4.DTC代码共监测四个系统故障，是由“一个字母和四个数字”组成，第三位是数字，表示故障所属的子系统；以对动力系统为例（P开头的故障码），以下表述正确的是（ABCD）A.5：表示巡航、怠速控制系统B.6：车载电脑和输出信号C.7：传动系统控制D.8：传动系统控制5.道通MS908E汽车智能诊断仪说明中关于前视图说法正确的是（ABC）Λ,9.7英寸1ED电容式触摸屏B.光线传感器-用于感测周围环境的亮度C.麦克风D.扬声器三、判断题（4分/题，共24分）1.新能源汽车故障诊断仪用户可以利用它迅速地读取汽车电控系统中的故障，并通过液晶显示屏显示故障信息，迅速查明发生故障的部位及原因。
obd数据OBD数据引言OBD（On-Board Diagnostics）是指车辆诊断系统，用于监测车辆的运行状态、发动机性能以及故障代码等信息。
这些数据是由车辆的传感器和控制模块产生的。
OBD数据对于车辆维护、故障诊断和性能优化非常重要。
本文将介绍OBD数据的基础知识、常见应用以及未来发展方向。
一、OBD数据的基础知识1. OBD标准OBD标准定义了OBD系统的工作方式、通信协议和数据格式等。
最早的OBD标准被称为OBD-I，它采用了不同的通信协议和数据格式，并且需要使用特定的诊断工具来读取数据。
随着技术的发展，OBD-II标准被引入并逐渐取代了OBD-I。
OBD-II标准统一了通信协议和数据格式，使得不同车辆之间可以共享通用的诊断工具。
2. OBD数据参数OBD数据包括了各种类型的参数，例如发动机转速、车速、冷却液温度、氧传感器数据等。
这些参数可以提供关于车辆性能、驾驶条件和故障诊断的重要信息。
OBD数据一般以标准的PID （Parameter ID）方式进行标识和读取。
3. OBD数据的获取方式获得OBD数据的一种方法是通过诊断工具连接到车辆的OBD-II接口，并使用相应的命令读取数据。
一些常见的诊断工具如OBD扫描仪和车载诊断设备可以直接连接到OBD-II接口进行数据获取。
此外，一些车辆也支持通过蓝牙或无线网络将OBD数据传输到智能手机或云平台上。
二、OBD数据的常见应用1. 故障诊断OBD数据可以提供有关车辆故障的重要信息。
通过读取故障码和相关的OBD参数，可以帮助技师诊断出发动机、传输系统、排放控制系统等的故障原因。
例如，当发动机故障灯亮起时，可以通过读取故障码并检查相关的OBD数据参数来确定故障的具体位置和原因。
2. 维护和保养OBD数据对于车辆维护和保养也非常有用。
例如，可以通过读取冷却液温度、机油压力和转速等参数来判断发动机的工作状态是否正常。
此外，还可以监测氧传感器的工作情况以及燃油消耗率等数据，以确保发动机的性能和燃油经济性。
obd基础知识培训欢迎参加OBD（On-Board Diagnostic，车载诊断系统）基础知识培训。
本次培训旨在帮助大家全面了解OBD系统的原理、作用以及使用方法，以提高车辆故障诊断和维修的效率。
下面我们将逐步介绍OBD系统的相关内容。
一、OBD系统简介OBD系统是一种车载电子系统，用于监测和诊断车辆的性能和故障。
其主要功能包括监控排放系统、发动机工作状况以及其他与车辆性能相关的系统。
OBD系统通过故障码来表示可能存在的问题，并提供相应的解决方案。
二、OBD系统的工作原理OBD系统通过连接车辆的电脑或智能设备，读取和分析传感器和控制单元的数据。
它能够检测和记录各个系统的运行状况，并在出现故障时发出警告。
OBD系统使用标准化的诊断连接口（OBD接口）和通信协议，以便各种设备都能够与之兼容。
三、OBD系统的作用1.故障诊断：OBD系统可以通过故障码指示具体出现的故障，并提供修复建议，从而帮助维修师傅准确快速地定位和解决故障。
2.监测排放：OBD系统能够实时监测车辆的排放情况，如果发现排放超标，会及时发出警告，提醒车主检修车辆。
3.维护提醒：OBD系统会记录并提供车辆的维护保养信息，包括更换机油、定期保养等，以确保车辆的长期健康运行。
四、OBD系统的读取方法OBD系统的数据读取主要有两种方式：扫描仪读取和手机APP读取。
1.扫描仪读取：选用合适的OBD扫描仪，通过连接OBD接口和车辆的数据线，将车辆的数据传输到扫描仪上，并通过扫描仪的显示屏查看相应的数据和故障码。
2.手机APP读取：使用支持OBD功能的手机APP，通过将智能设备与车辆的OBD接口相连接，可以在手机上实时读取和显示车辆的数据信息，并进行故障诊断。
五、常见的OBD故障码OBD系统通过故障码来告诉用户车辆存在哪些问题，下面是一些常见的OBD故障码及其对应的故障类型：1.P0101：空气流量计电路故障2.P0300：多缸不定火3.P0420：废气催化器效率低注意：以上故障码只是其中的一部分，实际故障码种类众多，每种故障码对应的故障类型也是不同的。
汽车维修与诊断知识点随着汽车的普及，汽车维修与诊断的需求也越来越大。
汽车是一个复杂的机械系统，需要专业知识和技能来进行正确的维修与诊断。
本文将介绍一些汽车维修与诊断的基本知识点，帮助读者了解并掌握相关技能。
第一部分：汽车维修基础知识1. 汽车构造和原理：汽车由发动机、传动系统、悬挂系统、制动系统、电气系统等多个部件组成。
了解每个部件的构造和工作原理对于正确维修非常重要。
2. 制动系统维修：制动系统是保证汽车安全的重要组成部分。
维修包括更换制动片、刹车油、制动盘等。
掌握正确的维修和调整方法可以提高制动效果和寿命。
3. 发动机维修：发动机是汽车的心脏，维修包括更换机油、火花塞、空气滤清器等。
了解发动机故障的常见原因和诊断方法有助于准确修复故障。
4. 电气系统维修：电气系统包括电瓶、供电线路、点火系统等。
熟悉电气系统的维修方法可以解决电路故障和起动问题。
第二部分：汽车诊断技术与工具1. OBD系统：OBD（On-Board Diagnostics）是汽车故障自诊断系统。
了解OBD故障码的含义和读取方法可以快速定位和解决问题。
2. 扫描工具：扫描工具是诊断汽车故障的重要工具。
掌握扫描工具的使用方法和读取数据的意义，可以提高诊断效率。
3. 故障排除方法：了解汽车故障的排除方法是汽车维修师傅必备的技能。
通过仔细观察、检测和测试，可以找到导致故障的原因并解决问题。
第三部分：常见汽车故障与解决方法1. 起动问题：起动问题是常见的汽车故障之一。
可能的原因包括电瓶问题、起动机故障等。
可以通过检查电瓶电压和起动机工作情况来解决起动问题。
2. 发动机故障灯亮：当发动机故障灯亮起时，表示发动机出现故障。
此时可以使用扫描工具读取故障码，从而找到根本原因并解决问题。
3. 刹车失灵：刹车失灵是一种危险的情况，可能的原因包括制动油泵故障和制动线路漏油等。
在这种情况下，应该尽快停车并寻求修理。
4. 汽车发热：汽车发热可能是由于发动机冷却系统故障引起的。
故障码解读-回复故障码解读：从疑难故障到顺畅维修的实用指南引言：随着现代汽车日益复杂的技术，车辆故障处理也越发具有挑战性。
许多车主在遇到故障时，常常束手无策，对车辆故障码感到困惑。
然而，理解故障码并正确解读它们对于快速维修汽车至关重要。
本文将详细解析故障码，并提供一步一步的指导，帮助您从疑难故障中迅速恢复，使车辆重新恢复顺畅。
第一步：获取故障码1. 连接到故障诊断仪器：现代汽车中，大多数车辆都配备了OBD-II（On-Board Diagnostics）系统，该系统能够实时监测车辆的操作，并记录任何出现的故障。
为了获取故障码，首先需要将车辆连接到故障诊断仪器，通常是一个OBD-II扫描工具。
2. 扫描并记录故障码：通过OBD-II扫描工具连接到车辆后，使用扫描工具来扫描故障码。
一旦扫描完成，故障码将显示在扫描工具的屏幕上。
记下所有故障码，以便后续的解读和分析。
第二步：解读故障码1. 使用车辆制造商提供的故障码表：每个汽车制造商都会提供一个故障码表，其中记录了与故障码相关的故障原因和解决方案。
通过查找制造商提供的故障码表，可以了解到故障码所对应的问题，以及可能的解决办法。
2. 理解故障码的结构：故障码通常由一个字母和一串数字组成，例如P0420。
字母代表故障的系统，数字则代表具体的问题。
根据字母的不同，故障码可以分为以下几类：- P系列：涉及发动机、传动系统或排放系统的故障码。
- C系列：涉及底盘（车身）系统的故障码。
- B系列：涉及车身控制模块的故障码。
- U系列：涉及通信和网络系统的故障码。
3. 根据故障码进行初步诊断：根据故障码表和对故障码结构的理解，可以初步判断故障所在。
例如，对于故障码P0420，它通常表示废气氧传感器故障，需要进一步检查和修复废气氧传感器。
第三步：排除故障1. 检查相关组件：根据故障码的初步诊断结果，检查引起故障的相关组件。
例如，如果故障码表示废气氧传感器故障，那么需要检查废气氧传感器的连接是否正常、是否存在损坏等。
故障码的基础知识在故障的诊断中，我们经常需要读取故障码，根据故障码进行诊断，以下是故障码的相关知识讲解：现在的汽车都提供故障自诊断功能。
自诊断功能的原理是：ＥＣＵ内部故障诊断电路能在汽车运行过程中不断监控电控系统各个输入元件信号，当发现电子元件有故障时能自动启动故障运行程序，将故障以代码的形式储存在电脑的RAM中，并且这一现象在一段时间内不消失，ECU便判断为这一部分信号电路有故障。
ECU把这一故障以代码的形式存入内部随机存储器，同时点亮仪表板上的故障指示灯，提醒驾驶员。
汽车故障自诊断系统故障码的开发应用, 给汽车驾驶和维修人员在汽车运行中及时发现和排除故障提供了方便。
汽车维修人员可利用仪器或人工方法读出的故障码，一般都能判明故障可能发生的原因和部位。
1 故障码的确定汽车任何故障码的设定都具有一定的条件，当自诊断系统检测到某一个或几个信号超出其设定条件时，ECU将确定故障码。
通常汽车ECU对故障码的确定方法主要有以下几种方法：1.1 值域判定法当输入信号超出规定的数值范围时，自诊断系统就确认该输入信号出现故障。
例如：水温传感器设计成在正常温度范围30℃～120℃内，输出电压为0.3～4.7v，当ECU检测出信号小于0.15或大于4.85v时，就判定水温传感器信号短路、断路或传感器损坏故障。
1.2 时域判定法当ECU检测时发现某一输入信号在一定的时间内没有发生变化或变化没有达到预先规定的次数时，自诊断系统就确定该信号出现故障。
例如：氧传感器的信号，不仅要求有信号电压和电压的变化，而且信号电压的变化频率在一定时间内要超过一定的次数（如某些车型要求要达到8次/10S），当小于此值时就会产生故障码，表示传感器响应过慢。
1.3 功能判定法当ECU向执行器发出指令后，检测相应的传感器或反馈信号的输出参数变化，若输出信号没有按照程序规定的趋势变化，就确定有故障。
例如：在一些车上ＥＣＵ发出开启废气再循环（EGR）阀命令后，检测进气压力传感器ＭＡＰ输出信号是否有相应变化，用以确定ＥＧＲ阀有无动作，若无变化，则认为ＥＧＲ阀及电路故障。
故障码的基础知识在故障的诊断中，我们经常需要读取故障码，根据故障码进行诊断，以下是故障码的相关知识讲解：现在的汽车都提供故障自诊断功能。
自诊断功能的原理是：ＥＣＵ内部故障诊断电路能在汽车运行过程中不断监控电控系统各个输入元件信号，当发现电子元件有故障时能自动启动故障运行程序，将故障以代码的形式储存在电脑的RAM中，并且这一现象在一段时间内不消失，ECU便判断为这一部分信号电路有故障。
ECU把这一故障以代码的形式存入内部随机存储器，同时点亮仪表板上的故障指示灯，提醒驾驶员。
汽车故障自诊断系统故障码的开发应用, 给汽车驾驶和维修人员在汽车运行中及时发现和排除故障提供了方便。
汽车维修人员可利用仪器或人工方法读出的故障码，一般都能判明故障可能发生的原因和部位。
1 故障码的确定汽车任何故障码的设定都具有一定的条件，当自诊断系统检测到某一个或几个信号超出其设定条件时，ECU将确定故障码。
通常汽车ECU对故障码的确定方法主要有以下几种方法：1.1 值域判定法当输入信号超出规定的数值范围时，自诊断系统就确认该输入信号出现故障。
例如：水温传感器设计成在正常温度范围30℃～120℃内，输出电压为0.3～4.7v，当ECU检测出信号小于0.15或大于4.85v时，就判定水温传感器信号短路、断路或传感器损坏故障。
1.2 时域判定法当ECU检测时发现某一输入信号在一定的时间内没有发生变化或变化没有达到预先规定的次数时，自诊断系统就确定该信号出现故障。
例如：氧传感器的信号，不仅要求有信号电压和电压的变化，而且信号电压的变化频率在一定时间内要超过一定的次数（如某些车型要求要达到8次/10S），当小于此值时就会产生故障码，表示传感器响应过慢。
1.3 功能判定法当ECU向执行器发出指令后，检测相应的传感器或反馈信号的输出参数变化，若输出信号没有按照程序规定的趋势变化，就确定有故障。
例如：在一些车上ＥＣＵ发出开启废气再循环（EGR）阀命令后，检测进气压力传感器ＭＡＰ输出信号是否有相应变化，用以确定ＥＧＲ阀有无动作，若无变化，则认为ＥＧＲ阀及电路故障。
故障码解读-回复故障码是现代汽车诊断系统中用来显示和存储车辆故障信息的一种代码，它可以帮助汽车技师快速准确地找到故障原因，以便进行修复。
故障码一般由一串数字和字母组成，可以分为标准故障码和厂商特定故障码两种类型。
标准故障码是由美国汽车工程师学会（SAE）制定的国际标准码，而厂商特定故障码是针对不同汽车品牌和模型的自定义码。
一、故障码的定义故障码的定义分为两部分：故障类型和故障位置。
故障类型表示车辆出现了哪种类型的故障，如发动机故障、传动系统故障等；故障位置表示故障发生在哪个系统或者哪个零部件上，如点火系统、燃油系统等。
故障码通常由一个字母和数个数字组成。
字母部分表示故障类型，常见的有P（Powertrain，动力系统故障）、C（Chassis，底盘系统故障）、B（Body，车身系统故障）、U（Unknown，未知系统故障）等；数字部分表示故障位置，每个位置对应一个特定的故障点或故障部件。
例如，故障码P0301表示发动机第一气缸的点火故障，而故障码C1234表示底盘系统某个传感器的故障。
二、故障码的读取要想读取故障码，首先需要一个扫描工具，也叫做故障码读取器或故障码扫描仪。
这种工具可以通过汽车的OBD接口与车辆的诊断系统进行通信，并读取和解析故障码。
OBD（On-Board Diagnostics）是指安装在行驶中的汽车上的故障自动诊断系统。
通过OBD接口，汽车的诊断系统可以与外部设备进行通信，包括扫描工具、检测设备等。
OBD接口通常位于汽车驾驶室内的仪表板下方，有一块盖子可以打开，暴露出16个引脚的接口。
使用扫描工具读取故障码的步骤如下：1.找到汽车的OBD接口，通常位于驾驶室内的仪表板下方，打开盖子，插入扫描工具的接口。
2.启动汽车的电源，但不需要发动引擎。
3.根据扫描工具的使用说明，设置通信协议和读取模式。
4.等待扫描工具与汽车的诊断系统建立通信。
5.一旦成功建立通信，扫描工具将读取故障码并显示在屏幕上。
故障码解读-回复在汽车维修和故障排查的过程中，故障码解读是非常重要的一步。
故障码是指汽车电脑系统自动诊断出来的问题代码，通过解读故障码可以帮助技师快速定位问题，节省时间和精力。
故障码通常使用OBD（On-Board Diagnostics）系统进行诊断，这是一种车载电子自动诊断系统，通过连接诊断工具和车辆的OBD接口，可以读取车辆的电子控制模块中存储的故障码。
故障码一般由字母和数字组成，例如P0301、P0420等。
故障码的读取步骤如下：第一步：获取故障码提供正确的诊断工具或者汽车诊断仪，并将其连接到车辆的OBD接口上。
用诊断工具选择“读取故障码”的功能，并等待诊断仪读取到故障码。
有些诊断仪会提供故障码的文字描述和相应的意义，而有些则只提供故障码的编号。
第二步：解读故障码编号根据读取到的故障码编号，可以进一步了解故障的具体问题。
故障码通常由一个字母和四位数字组成。
字母表示故障类型，例如“P”表示动力系统问题，“B”表示车身系统问题，“C”表示底盘系统问题，“U”表示网络通信问题等。
而四位数字则表示具体的故障代码。
第三步：查询故障码含义通过在线故障码库或者厂商提供的故障码手册，可以查询到每个故障码的具体含义和相应的修复建议。
这些故障码库可以提供详细的解释，一些还会提供可能的故障原因和修复步骤。
第四步：进一步排查获取故障码含义之后，可以根据具体的故障码描述进行进一步的排查工作。
这可能需要使用适当的测试工具和仪器，如电压表、电路图、传感器数据流等，以帮助确定故障出现的原因。
第五步：修复问题一旦确定了故障的原因，可以采取相应的修复步骤来解决问题。
这可能包括更换零部件、修复电路、重新编程等。
在进行维修和修复之后，务必使用诊断工具或汽车诊断仪擦除故障码，并确认问题是否已彻底解决。
值得注意的是，故障码只是一个指示，不一定代表具体的问题。
例如，一个出现故障码P0301的汽车可能是由于火花塞问题、燃油喷射系统问题、发动机缸有问题等引起的。
OBD完美培训教程一、引言OBD（On-BoardDiagnostics）即车载自动诊断系统，是一种用于检测和报告车辆运行状况的技术。
随着汽车工业的快速发展，OBD 系统已成为现代汽车的重要组成部分。
为了帮助大家更好地了解和使用OBD系统，我们特此推出本教程，旨在为您提供一个全面、系统的学习指南。
二、OBD系统概述1.OBD系统的发展历程OBD系统起源于20世纪80年代，最初是为了应对美国加州的排放标准而开发的。
随着环保要求的不断提高，OBD系统逐渐成为全球汽车制造商的标配。
目前，OBD系统已经发展到第二代（OBD-II），其具有更高的实时性、更强的诊断能力和更广泛的应用范围。
2.OBD系统的功能OBD系统的主要功能包括：实时监测车辆各系统的运行状态，如发动机、排放控制系统、燃油系统等；自动诊断故障，并通过故障码（DTC）提示驾驶员；提供维修指导，帮助维修人员快速定位故障原因；存储故障历史记录，便于分析车辆性能和维修质量。
3.OBD系统的组成（1）传感器：用于检测车辆各系统的运行参数，如氧传感器、水温传感器等。
（2）ECU（电子控制单元）：根据传感器采集的数据，控制车辆各系统的运行，并与OBD接口进行通信。
（3）OBD接口：用于连接外部设备（如诊断仪）与ECU进行通信。
（4）故障指示灯（MIL）：当OBD系统检测到故障时，MIL灯会点亮，提示驾驶员。
三、OBD诊断工具及使用方法1.OBD诊断仪OBD诊断仪是维修人员用于读取和清除故障码、查看实时数据流、执行特殊功能（如系统编程、防盗匹配等）的工具。
市场上的OBD诊断仪种类繁多，如通用型、专用型、便携式等。
选购时应注意诊断仪的功能、兼容性、操作界面等因素。
2.OBD诊断仪的使用方法（1）连接诊断仪：将OBD诊断仪与车辆的OBD接口连接，确保连接稳定。
（2）打开诊断仪：根据诊断仪的操作说明，打开电源并进入主界面。
（3）选择车型：在诊断仪中选择正确的车型，以确保正确读取车辆信息。

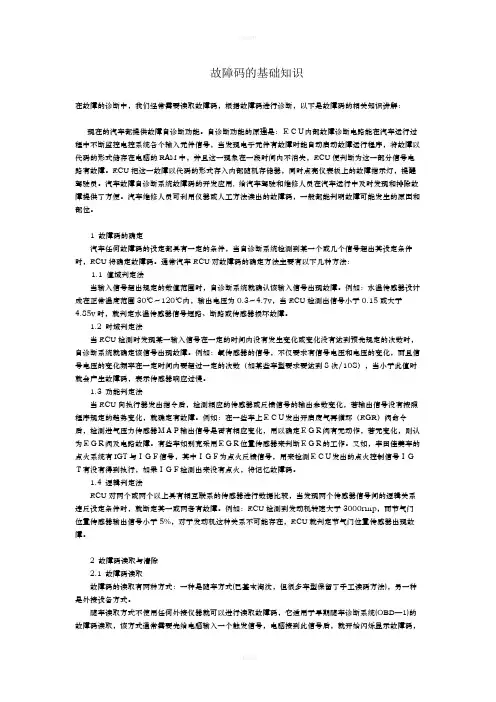

故障码的基础知识在故障的诊断中，我们经常需要读取故障码，根据故障码进行诊断，以下是故障码的相关知识讲解：现在的汽车都提供故障自诊断功能。
自诊断功能的原理是：ＥＣＵ内部故障诊断电路能在汽车运行过程中不断监控电控系统各个输入元件信号，当发现电子元件有故障时能自动启动故障运行程序，将故障以代码的形式储存在电脑的RAM中，并且这一现象在一段时间内不消失，ECU便判断为这一部分信号电路有故障。
ECU把这一故障以代码的形式存入内部随机存储器，同时点亮仪表板上的故障指示灯，提醒驾驶员。
汽车故障自诊断系统故障码的开发应用, 给汽车驾驶和维修人员在汽车运行中及时发现和排除故障提供了方便。
汽车维修人员可利用仪器或人工方法读出的故障码，一般都能判明故障可能发生的原因和部位。
1 故障码的确定汽车任何故障码的设定都具有一定的条件，当自诊断系统检测到某一个或几个信号超出其设定条件时，ECU将确定故障码。
通常汽车ECU对故障码的确定方法主要有以下几种方法：1.1 值域判定法当输入信号超出规定的数值范围时，自诊断系统就确认该输入信号出现故障。
例如：水温传感器设计成在正常温度范围30℃～120℃内，输出电压为0.3～4.7v，当ECU检测出信号小于0.15或大于4.85v时，就判定水温传感器信号短路、断路或传感器损坏故障。
1.2 时域判定法当ECU检测时发现某一输入信号在一定的时间内没有发生变化或变化没有达到预先规定的次数时，自诊断系统就确定该信号出现故障。
例如：氧传感器的信号，不仅要求有信号电压和电压的变化，而且信号电压的变化频率在一定时间内要超过一定的次数（如某些车型要求要达到8次/10S），当小于此值时就会产生故障码，表示传感器响应过慢。
1.3 功能判定法当ECU向执行器发出指令后，检测相应的传感器或反馈信号的输出参数变化，若输出信号没有按照程序规定的趋势变化，就确定有故障。
例如：在一些车上ＥＣＵ发出开启废气再循环（EGR）阀命令后，检测进气压力传感器ＭＡＰ输出信号是否有相应变化，用以确定ＥＧＲ阀有无动作，若无变化，则认为ＥＧＲ阀及电路故障。
故障码的基础知识在故障的诊断中，我们经常需要读取故障码，根据故障码进行诊断，以下是故障码的相关知识讲解：现在的汽车都提供故障自诊断功能。
自诊断功能的原理是：ＥＣＵ内部故障诊断电路能在汽车运行过程中不断监控电控系统各个输入元件信号，当发现电子元件有故障时能自动启动故障运行程序，将故障以代码的形式储存在电脑的RAM中，并且这一现象在一段时间内不消失，ECU便判断为这一部分信号电路有故障。
ECU把这一故障以代码的形式存入内部随机存储器，同时点亮仪表板上的故障指示灯，提醒驾驶员。
汽车故障自诊断系统故障码的开发应用, 给汽车驾驶和维修人员在汽车运行中及时发现和排除故障提供了方便。
汽车维修人员可利用仪器或人工方法读出的故障码，一般都能判明故障可能发生的原因和部位。
1 故障码的确定汽车任何故障码的设定都具有一定的条件，当自诊断系统检测到某一个或几个信号超出其设定条件时，ECU将确定故障码。
通常汽车ECU对故障码的确定方法主要有以下几种方法：1.1 值域判定法当输入信号超出规定的数值范围时，自诊断系统就确认该输入信号出现故障。
例如：水温传感器设计成在正常温度范围30℃～120℃内，输出电压为0.3～4.7v，当ECU检测出信号小于0.15或大于4.85v时，就判定水温传感器信号短路、断路或传感器损坏故障。
1.2 时域判定法当ECU检测时发现某一输入信号在一定的时间内没有发生变化或变化没有达到预先规定的次数时，自诊断系统就确定该信号出现故障。
例如：氧传感器的信号，不仅要求有信号电压和电压的变化，而且信号电压的变化频率在一定时间内要超过一定的次数（如某些车型要求要达到8次/10S），当小于此值时就会产生故障码，表示传感器响应过慢。
1.3 功能判定法当ECU向执行器发出指令后，检测相应的传感器或反馈信号的输出参数变化，若输出信号没有按照程序规定的趋势变化，就确定有故障。
例如：在一些车上ＥＣＵ发出开启废气再循环（EGR）阀命令后，检测进气压力传感器ＭＡＰ输出信号是否有相应变化，用以确定ＥＧＲ阀有无动作，若无变化，则认为ＥＧＲ阀及电路故障。
有些车如别克采用ＥＧＲ位置传感器来判断ＥＧＲ的工作。
又如，丰田佳美车的点火系统有IGT与ＩＧＦ信号，其中ＩＧＦ为点火反馈信号，用来检测ＥＣＵ发出的点火控制信号ＩＧＴ有没有得到执行，如果ＩＧＦ检测出来没有点火，将记忆故障码。
1.4 逻辑判定法ECU对两个或两个以上具有相互联系的传感器进行数据比较，当发现两个传感器信号间的逻辑关系违反设定条件时，就断定其一或两者有故障。
例如：ECU检测到发动机转速大于3000rmp，而节气门位置传感器输出信号小于5%，对于发动机这种关系不可能存在，ECU就判定节气门位置传感器出现故障。
2 故障码读取与清除2.1 故障码读取故障码的读取有两种方式：一种是随车方式(已基本淘汰，但很多车型保留了手工读码方法)，另一种是外接设备方式。
随车读取方式不使用任何外接仪器就可以进行读取故障码，它适用于早期随车诊断系统(OBD—1)的故障码读取，该方式通常需要先给电脑输入一个触发信号，电脑接到此信号后，就开始闪烁显示故障码，其闪烁的规律就是内存的故障代码。
各车系故障指示灯的触发信号、故障代码的含义不同。
如丰田车读取故障码就是接通点火开关，用专用诊断连接线ＳＳＴ（或其它导线）将检查连接器ＴＥ１与Ｅ１连接一起，根据仪表板上故障指示灯“ＣＨＥＣＫ”的闪烁规律即可读取故障代码。
读取的故障码还需要从维修手册中查找故障码的含义。
外接设备方式是使用电脑诊断仪（俗称解码器）进行读取故障码，既适用于第一代随车诊断系统，也可用于第二代随车诊断系统(OBD—2)的故障码读取。
解码器是唯一能与汽车电脑直接进行交流信息的电脑故障诊断仪，可以在解码器菜单操作下读取故障码，还可以用中文显示故障码的含义，而不需要查找维修手册。
2.2 故障码清除存储在控制电脑中的故障码清除方法有4种：自动清除法、断电源法、外接设备法、触发程序法。
自动清除是在故障已经完全消除之后，在点火开关开闭循环50～80次以上，且故障未再次出现时，由控制电脑自动清除存储的故障码。
断电源法是利用拔电源的保险丝或拆蓄电池的负极10s以上时间，来消除电脑中记忆的故障码。
这种方法适用于大多数车型，但切断电源后同时清除了ECU中自适用值或其它系统的记忆，如防盗、音响密码等。
外接设备法，利用外接设备解码器，连接好就可以按照提示自动清除。
触发程序法，按照维修手册一定的触发方式和规定的程序步骤操作，即可以清除。
3 故障码分类与鉴别故障码的分类有两种形式，历史故障码和当前故障码。
历史故障码又称间歇性故障码或软故障码，它是过去发生但当前没有发生的故障所产生的还未被清除的故障码。
历史故障码产生有两种情况，一种是故障已经排除，只是未清除故障码，该故障码能被清除后就不会再次产生；另一种是故障并未排除，只是当前没有发生，该故障码被清除后当故障再次发生时故障码还会出现，所以只有在彻底排除故障后才能完全清除故障码。
当前故障码又称硬故障码，是正在发生的故障所产生的故障码；是当前确实存在的故障，且故障码也存在。
它属于持续性故障产生的当前故障码，它不会被清除。
当前故障码是当前确实存在的故障，比较容易判断。
而历史故障码比较难以诊断，因为历史故障码只是曾经发生的故障而现在没有，重现故障产生的状态，可能需要很长时间来捕捉历史故障码的重现或需要人为地创造可重现故障的条件，如加热、震动等，同时需要较好的设备来捕捉故障出现瞬间各种数据参数的变化才行。
因此，一般先解决当前故障码，而对于历史故障码暂时作为故障诊断的参考。
历史故障码和当前故障码可以通过以下方法区别：3.1首先用仪器读取全部故障码；3.2清除所有故障码；3.3试车（这里要强调的是，试车不是在起动后原地运转发动机，而是进行路试，对某些故障码，必须按设计要求进行规定的工况路试才行）；3.4再读故障码第二次读出的故障码是当前故障码。
第一次读取时有，而第二次读取时没有的故障码则是历史性故障码。
4 故障码的局限性虽然故障码能帮助维修人员在及时排除故障中可起到一定的作用，但那种以为电控汽车有了故障码在解决汽车各种故障方面很简单了，不需对电控汽车原理结构有太多掌握也可以修好现代的各种电控汽车的观点是错误的，因为故障码有一定的局限性。
4.1 自诊断系统对于机械系统很难发挥作用自诊断系统一般只能监控电控系统的故障，而对于机械系统自诊断系统很难发挥作用。
当汽车上各总成或机构中各种零件产生大量的自然磨损、变形、老化、损伤、疲劳、腐蚀时，自诊断系统很难产生故障码，也不能起到诊断的作用。
4.1.1 发动机：配气相位失常、气缸压力下降、空气与燃油供给系统密封不良等。
4.1.2 自动变速器：行星齿轮机构工作失常；液压控制系统堵塞、渗漏、压力不正确、各种阀门工作不良、换档执行器运动不良等；液力变矩器的泵轮、涡轮和锁定离合器的故障等。
4.1.3 电控执行器：怠速控制阀、喷油器、电动燃油泵等因机械磨损等产生的各种功能故障。
例如：由于发动机进气管路密封不良，燃油供给系统密封不良时，导致燃油压力过低, 会产生发动机“喘气”或加速不良故障，这时自诊断系统虽能检测出燃油压力过低，但不能确定进气管路与燃油管路何处密封不良。
当怠速控制阀由于机械故障导致怠速运转不稳定时, 故障自诊断系统也不能检测出怠速控制阀有故障。
4.2 故障和故障码与故障现象的不确定关系汽车有故障码时，它会有不同的故障现象。
如汽车曲轴位置传感器有故障产生故障码，它的故障现象非常明显，直接导致汽车不能发动。
但有些传感器有故障产生故障码，故障现象非常不明显，如出现进气温度传感器故障码，表明进气温度传感器的线路或本身有故障，但这个故障往往很难凭感觉发现。
而有时有故障码，却不一定有故障，这主要是因为外界干扰、维修人员的误操作、虚假故障等影响所致。
有时，当有故障现象时，一定存在故障，但不一定有故障码。
这是因为故障码是由控制电脑的自诊断系统定义的，凡不受电脑控制约束的故障点，都无法产生故障码。
另外，当存在机械故障时，故障现象比较明显，但自诊断系统就不一定产生故障码。
因此，有故障码而不一定有故障，没有故障码不一定没有故障。
4.3 故障码只是故障的泛指，而不能指出故障的具体位置整个控制系统是由许多子系统（各个传感器、执行器、电源及电脑中的各部分电路等）电路组成的。
故障码所包含的内容不单是指该传感器（或执行器）出现故障，而是表示该子系统的信号出现不正常的现象，至于不正常的原因则可能出现在组成该子系统的任何一部分———器件、接头、线路或电脑上。
如丰田佳美的故障码22号，指水温传感器的故障，但其故障范围应包括：水温传感器本身故障、水温传感器与ECU 之间的线路故障和ECU 本身故障而对信号的接受处理失常等, 所以此时需作进一步诊断。
例如：可通过信号模拟检测仪模拟水温传感器的信号代替水温传感器向电脑输入信号，如果发动机工作状况改善，故障症状消失，即可判断为水温传感器的故障；若故障症状无改善，可直接由电脑相应端子将信号输入，若故障症状消失, 即为水温传感器致电脑ECU 配线故障，反之，则可判定ECU 本身故障。
因此，故障码仅为维修人员提供了进一步检测的大方向，只是故障的泛指，并不能也不是告诉我们究竟什么地方和什么东西出现故障。
为真正确定是什么地方和什么东西的问题，还需要根据相应的技术资料（包括电路图、器件位置、标准值等），利用可能的其他仪器或万用表进一步进行线路分析与元件检测，利用自身的专业知识才能准确判断和解决故障。
这就是为什么不要以为读到故障码即可修好车的原因。
在运用自诊断系统提供的故障码时，必须和发动机工作原理、故障现象、元器件性质及设计参数等综合分析，掌握汽车技术状况变化的规律，正确判明现代汽车各种故障的部位和原因，并及时排除。
5、故障码的具体含义OBD故障码一般都是以P(动力总成), B(车身), C(底盘), U(电脑通讯)开头，接下来是“1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F”中的四位。
一般来讲, OBD-II故障码由一位字母和四位数字组成。
举例说, P0279，以下图示为各位代码的意义：OBD-II故障码常用缩略语：5.1 电路/开路“电路/开路”大部分时候是用在固定值或具体电路高或低的检测是不可行的情况下。
它也可以跟电路低和高故障码同时使用, 前提是所有三个电路状况都可以被检测的时候。
5.2 范围/性能“范围/性能”是指电路在正常工作范围之内, 但对当前运行状况来讲不正确。
它可以用来指示卡住的或被歪曲的值, 显示电路, 元件, 或系统的性能不佳。
5.3. 电路低“电路低”是指电路电压, 频率, 或其他在控制模块输入端测得的特性, 低于正常工作范围。
