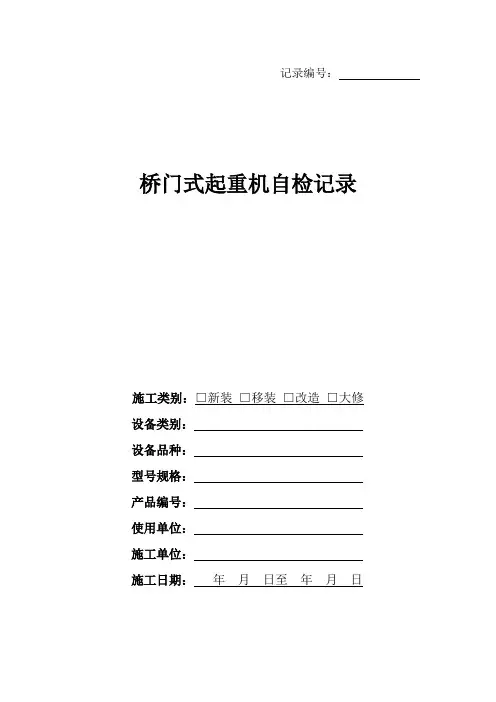

. . ..桥、门式起重机施工过程自检报告使用单位：施工单位：施工日期：工程性质新安装大修改造移装圣起机械集团:说明1、本报告适用于桥、门式起重机（以下简称起重机）的安装、改造、大修、移装工程施工过程记录。
专用的起重机中相同或类似的部分亦可参照使用。
2、检验依据《起重机械安装改造重大维修监督检验规则》TSGQ7016-2008《起重机械安全规程》GB6067《起重设备安装工程施工及验收规》GB50278《电气装置施工及验收规》GB50256《通用桥式起重机》GB/T14405《电动葫芦桥式起重机》JB/T3695设计文件及相关产品合同以上文件和标准均为现行有效版本3、此施工过程记录，当每个阶段自检完毕后，应提交监检员进行必要确认。
4、如起重机施工仅为局部改造或大修，则表1、表2、表3可针对施工容作部分填写，并加以必要说明。
5、运行试验结束后，检验员应及时完成最终施工过程记录，并提交监检机构和施工单位存档。
6、所有表中的“检验结果”栏如有测量数据要求时应填写实测数据，无如数据要求时应采用“√”、“×”和“/”分别表示“合格”、“不合格”和“无此项”。
7、检验用仪器设备应完好并在计量检定期。
8、检验员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。
开式闭式地操遥控钢丝绳公称直径链条名义直径安全滑触线软电缆导电裸滑线电缆卷筒安全滑触线软电缆导电裸滑线露天室有毒高温粉尘其他表1 设备开箱检验记录2、改造、大修施工主要核查已改造的结构件和更换零部件的相关资料，并加以说明。
表2大车轨道检查记录检验员：年月日监检资料确认监检员：年月日注：“※”项主要针对新安装轨道要求表3.1通用桥式起重机组装前主要几何尺寸的检查记录名称及代号允许偏差（mm）简图测量结果（mm）主梁腹板的局部平面度主梁腹板不应有严重不平,其局部平面度，在离受压翼缘板H/3以不大于0.7δ，其余区域不大于1.2δ。
起重机跨度S(m) S≤10 ±2主动侧：被动侧：S>10 ±[2+0.1×(S-10)]起重机跨度的相对差|S1-S2|5主梁上拱度F -0.1F～+0.4F 主动侧：被动侧：大车车轮水平偏斜tgφ机构工作级别M1 ≤0.0010M2～M4 ≤0.0008M5～M8 ≤0.0006桥架对角线的相对差|L1-L2|正轨箱形梁 5偏轨箱形梁单腹板和桁架梁10主梁旁弯度f正轨箱形梁S z/2000主动侧：被动侧：偏轨箱形梁、单腹板梁和桁架梁S≤19.5 5主动侧：被动侧：S>19.5 8名称及代号允许偏差（mm）简图测量结果（mm）同一端梁下大车车轮同位差2小车轨距K(m) 正轨箱形梁跨端±2跨中S≤19.5 +1～+5S>19.5 +1～+7 偏轨箱形梁、单腹板梁、半偏轨箱形梁和桁架梁±3同一截面上小车轨道高低差cK≤2.0 3 2.0<K≤6.6 0.0015KK>6.6 10说明检验员：年月日监检资料确认监检员：年月日注：1、起重机跨度、跨度相对差、大车车轮水平偏斜、同一端梁下大车车轮同位差在组装大车运行机构时检查，其余在组装桥架时检查。
