建筑工程施工放线步骤

建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为：经纬仪。

基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。

施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

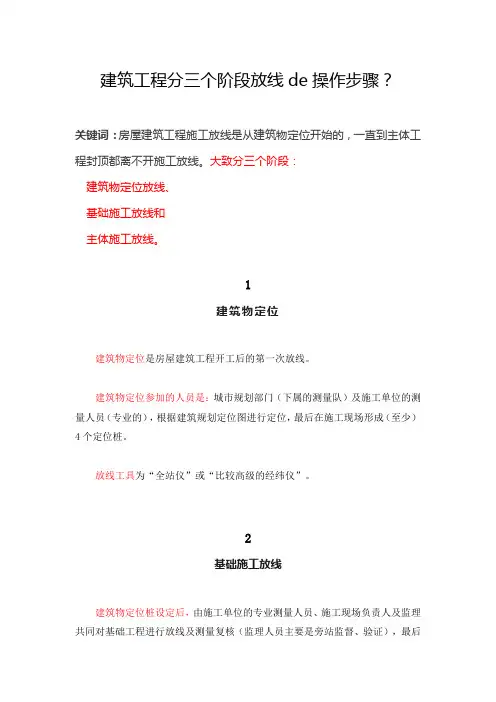

建筑工程分三个阶段放线de操作步骤？关键词：房屋建筑工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位放线、基础施工放线和主体施工放线。

1建筑物定位建筑物定位是房屋建筑工程开工后的第一次放线。

建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

2基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

3主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。

工程放线方案一、前言在施工过程中，放线是非常重要的环节。

它不仅决定了建筑物的位置和方位，而且直接影响到整体施工质量。

因此，制定一份科学合理的放线方案对于工程的进行是至关重要的。

在本文中，我们将讨论工程放线方案的准备工作、具体步骤和注意事项，以期为工程施工提供可靠的指导。

二、准备工作1. 确定工程范围首先，要对工程的总体范围进行确认。

这包括测量工程的长度、宽度、高度等。

同时，还需要考虑周边环境和现有建筑的位置，以确定新建建筑的位置和方位。

2. 了解地形地貌在进行放线前，需要了解工程所在地的地形地貌情况。

这涉及到土地的起伏、地势的平缓程度等，这些因素都会影响建筑物的位置和方位。

3. 获取相关资料在放线前，需要获取相关的地形图、建筑图等资料。

这些资料会对放线工作起到辅助作用，并且有助于更好地了解工程的情况。

4. 制定放线方案根据以上准备工作的情况，可以对工程放线方案进行初步制定。

这包括确定放线的起点、终点，选择合适的放线设备等。

在制定方案时，需要充分考虑实际情况，并尽量做到科学、合理。

三、具体步骤1. 确定放线方法在进行放线前，首先要确定放线的具体方法。

常见的放线方法有传统放线、全站仪放线等。

根据具体情况选择合适的放线方法，以确保放线的准确性和高效性。

2. 布置放线点放线点的布置是放线工作的关键环节。

首先需要根据工程的要求进行测量，确定放线点的位置。

然后使用相应的设备和工具进行布置，确保放线点的准确性。

3. 进行放线一切准备就绪后，即可进行放线工作了。

根据放线方案，进行放线点的连接，确保放线的准确性和稳定性。

在进行放线时，需要注重放线点的选址，以及放线过程中的各项参数的测量。

4. 检查放线结果放线结束后，需要对放线结果进行检查。

这包括对放线点的位置、方位进行核对，以确保放线结果的准确性。

如果发现放线结果有问题，需要及时进行调整，以免对后续施工造成影响。

四、注意事项1. 安全第一在进行放线工作时，一定要注重安全。

建设工程施工放线流程是建设工程施工过程中的重要环节，它是将设计图纸上的工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作。

以下是详细的施工放线流程：1. 作业条件准备在施工放线前，需要确保以下作业条件已经满足：土建单位现场已经清理干净、场地无杂物。

土建单位已经移交了标高和轴线控制点。

现场安全防护工作已经完成，并经验收合格。

人员准备：弹线工2人、扫地清理人员1人。

此外，还需要准备弹线工具，如田岛牌尺、红外线核对轴线控制线、大空间运用水准仪测量放线等。

2. 施工图纸审核在施工放线前，需要对施工图纸进行审核，确保施工人员及班组负责人对施工图纸已经熟悉、了解。

如果遇到平面尺寸及天花标高有误差的情况，班组应立即与项目部施工员沟通，不得擅自调整尺寸。

完成面尺寸要形成电子版，必须要班组、施工员签字确认。

3. 现场放线现场放线是根据设计图纸和控制点进行实地测量的工作。

在放线过程中，需要按照施工图纸和控制点的要求，设置经纬仪，确定测站点和后视点，然后瞄准泼盘到各放样点的方位角，转动到各放样点的方位角，固定其方向，最后用皮尺拉出对应的距离。

4. 放线偏差汇总在现场放线过程中，可能会出现与蓝图偏差的情况。

对于出现的尺寸问题，应提交给业主、设计方进行调整。

调整后，将完成面的精确尺寸录入电脑，确保测量图纸与现场的一致性，满足设计尺寸要求。

这样可以提前发现问题，加快设计方案变更的速度，避免工期延误。

5. 精准放线与联合下单精准放线是实现装饰施工产品化的重要基础。

通过精准放线，可以减少返工，提高收口收头的质量，缩短工期，达到公司、客户双赢的效果。

在放线过程中，应与厂家、班组一起进行复核，确保放线的准确性。

综上所述，建设工程施工放线流程是一个系统性的工作，需要充分准备作业条件，熟悉施工图纸，进行实地测量，汇总放线偏差，并实现精准放线与联合下单。

只有通过严格的放线流程，才能确保施工过程的顺利进行，提高施工质量，满足设计要求。

建筑工程施工放线方法
施工放线是建筑施工过程中最为基础、最为重要的环节之一，
它不仅关系到工程整体进度，也关系到工程质量。

以下是几种常用
的建筑工程施工放线方法：
1. 传统放线法：该方法使用钢卷尺进行水平和竖直方向的测量，并据此在地面进行记号，最后通过拉线进行放线。

该方法操作简单，成本低，但必须考虑地面不平整和风的影响等因素。

2. 仪器放线法：该方法使用放线仪器进行测量，可获得高精度
的数据，并可直接输出数据进行放线。

该方法操作方便，效率高，
但成本较高。

常用的放线仪器有全站仪、经纬仪等，具体使用要根
据具体情况而定。

3. 三角测量法：该方法利用三角定理进行测量，可获得很高的
测量精度。

但该方法需要有较长的基线，对放线带来较大的约束，
适用于规模较大的工程。

4. 激光放线法：该方法利用激光测距仪进行测量，并依据采集的数据进行放线。

该方法操作简单、精度高、速度快，是目前最为先进的放线方法之一。

但激光测距仪的价格较高，需要一定的经济和技术基础。

以上是常用的建筑工程施工放线方法，建筑施工企业可以根据工程特点和实际需求选择合适的放线方法。

建筑工程施工放线步骤详细介绍【范本一：详细化流程】1. 建筑工程施工放线步骤详细介绍1.1. 建筑施工放线前的准备工作1.1.1 确认设计图纸1.1.2 检查相关测量仪器和工具1.1.3 制定放线计划1.2. 测量基坑位置1.2.1 根据设计图纸确定基坑边界1.2.2 使用测量仪器测量出基坑的坐标和尺寸1.2.3 根据测量结果标记出基坑边界线1.3. 放线器材准备1.3.1 准备放线仪、矿镐、木桩、铁锤等器材1.3.2 检查器材是否完好无损1.4. 确定建筑物轮廓线1.4.1 根据设计图纸和测量结果确定建筑物外围轮廓线1.4.2 使用放线仪和木桩在地面上标记出建筑物轮廓线1.5. 标定地面高程1.5.1 根据设计要求确定地面标高点1.5.2 使用测量仪器测量出地面标高点的坐标和高程1.5.3 在地面上标记出地面标高点的位置1.6. 放线施工安全措施1.6.1 给施工现场设置警示标志1.6.2 确保施工人员佩戴安全防护用具1.6.3 定期检查放线仪器的安全性能1.7. 放线结果检查1.7.1 检查放线结果的准确性和清晰度1.7.2 如有错误或模糊，及时更正和修复【范本二：步骤分解】1. 建筑工程施工放线步骤详细介绍1.1. 放线前的准备工作1.1.1. 确认设计图纸的准确性和完整性1.1.2. 配置相关的测量仪器和工具1.1.3. 制定放线计划，明确放线范围和路线1.2. 建筑基坑位置测量1.2.1. 根据设计图纸确定基坑的位置和尺寸1.2.2. 使用测量仪器在地面上测量出基坑的坐标和边界线1.2.3. 标记出基坑的边界线，确保准确定位1.3. 放线器材准备1.3.1. 确保放线仪、矿镐、木桩等器材齐全1.3.2. 检查器材的完好性和操作性1.4. 建筑物轮廓线确定1.4.1. 根据设计图纸和测量结果确定建筑物的轮廓线1.4.2. 使用放线仪和木桩在地面上标记出建筑物的轮廓线1.5. 地面高程标定1.5.1. 根据设计要求确定地面标高点的位置1.5.2. 使用测量仪器在地面上测量出地面标高点的坐标和高程1.5.3. 标定出地面标高点的位置，确保地面高程的准确性1.6. 放线施工安全措施1.6.1. 设置施工现场的警示标志，提醒其他人员和车辆注意1.6.2. 确保施工人员佩戴安全防护用具，避免意外伤害1.6.3. 定期检查放线仪器的安全性能，确保施工过程的安全性1.7. 放线结果检查1.7.1. 检查放线结果的准确性和清晰度，确保与设计图纸一致1.7.2. 如有错误或模糊，及时更正和修复，避免对后续施工产生影响【文档结尾】1. 本文档涉及附件：附件1：设计图纸附件2：测量仪器清单附件3：放线器材清单2. 本文所涉及的法律名词及注释：放线：在建筑工程施工前准确标定各项尺寸、位置和高程的过程。

工程施工中的放线是一项非常重要的工作，它直接影响到工程的质量和进度。

放线是指根据设计图纸上的尺寸和位置，在现场标出建筑物的轮廓线和控制点，为施工提供准确的依据。

那么，如何进行工程施工放线呢？以下是一些详细的步骤和注意事项。

一、准备工作1. 熟悉设计图纸：在进行放线前，首先要认真阅读和理解设计图纸，熟悉建筑物的结构、尺寸、位置和标高。

2. 准备工具和设备：放线所需的主要工具和设备包括全站仪、经纬仪、水准仪、钢卷尺、墨斗、钉子、粉笔等。

3. 确定控制点：根据设计图纸，在现场找出一些明显的控制点，如建筑物的主体轴线端点、角落点等。

这些控制点将作为放线的基准点。

二、建筑物定位1. 设置控制桩：在确定控制点后，将这些点用桩标出来，以便于施工时参考。

控制桩应设置在明显且不易被破坏的位置。

2. 测量和标记：使用全站仪或经纬仪，将设计图纸上的轴线端点、角落点等控制点标设在建筑物上。

在标出的位置处打下钉子，并用粉笔或墨斗做出标记。

三、基础施工放线1. 弹线：根据已标记的控制点，用墨斗在地面上弹出建筑物的轮廓线和施工缝。

2. 龙门板定位：在建筑物的四角和关键部位设置龙门板，龙门板上的定位线应与建筑物的轴线平行。

3. 测量复核：对放线结果进行复核，确保放线的准确性。

如有误差，应及时进行调整。

四、主体施工放线1. 弹线：根据设计图纸，在已弹出的轮廓线上标出楼层高度和施工缝。

2. 测量和标记：使用全站仪或经纬仪，将楼层高度和施工缝的位置标设在建筑物上。

3. 控制线施工：在施工过程中，根据已标记的控制线进行施工，确保建筑物的尺寸和位置符合设计要求。

五、注意事项1. 放线过程中要密切关注图纸，确保不会出现差错。

2. 进行放线工作时，要考虑天气、环境等外部因素的影响，尽量选择适宜的天气进行。

3. 放线过程中，要密切配合施工人员，确保放线结果的准确性和可靠性。

4. 定期对放线设备进行检查和维护，确保设备的正常使用。

总之，工程施工放线是一项细致且严谨的工作，需要工程技术人员具备较高的专业素质和责任心。

工地放线步骤工地放线是建筑施工的一个重要环节，它为工程的准确施工提供了基础。

放线的目的是根据设计图纸，将建筑物的轮廓和各种构造线等准确地标定在地面上，以确保施工的位置和尺寸的准确性。

接下来，我们将详细介绍工地放线的步骤。

1. 确定基准点：在进行放线之前，需要先确定一个基准点。

这个基准点应该是在工地范围内，且位置明确、容易识别。

通常情况下，基准点会选择在设计图纸的一个确定的点。

一旦确定了基准点，就可以在其周围建立一个基准网，用于放线。

2. 基准点布置：基准点布置是建立放线工作的基础。

在基准点周围，需要布置一系列参考点，以确定建筑物的基本框架。

常用的参考点有角点、中心点、线角点等。

这些参考点的布置应该遵循一定的规则，如距离、位置、方向等。

3. 确定放线方向：放线的方向是指建筑物各个构造线相对于基准点的方向。

根据设计图纸，确定各个线的方向，包括墙体线、柱线、梁线等。

放线方向的确定十分重要，直接影响建筑物各个构件的准确位置。

4. 放线测量：在进行放线测量之前，需要准备一些测量工具，如经纬仪、测量尺、量角器等。

测量时，需要将测量工具放置在参考点上，然后根据设计图纸上的尺寸，进行准确的测量。

在放线过程中，需要注意保持测量工具的稳定，避免误差的产生。

5. 放线标记：当测量完成后，需要在地面上进行放线标记。

根据测量结果，使用粉笔、彩线或其他标记工具，将建筑物的轮廓线、墙体线、柱线等标记在地面上。

标记时要保证精确、清晰，以便后续的施工。

6. 放线复核：放线完成后，需要进行复核，以确保放线的准确性。

复核的目的是检查放线的线路是否准确、测量结果是否与设计相符。

通过复核，可以发现并纠正放线过程中的错误，避免后续施工的偏差。

7. 放线保护：放线工作完成后，需要进行放线保护措施。

一方面，需要清除放线过程中标记所使用的粉笔、彩线等，以确保施工人员的安全；另一方面，需要采取措施保护放线标记，避免被踩踏或移动。

以上就是工地放线的步骤。

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成(至少)4个定位桩.放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧,然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m,这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程. 后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的.放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩,用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层。

.直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

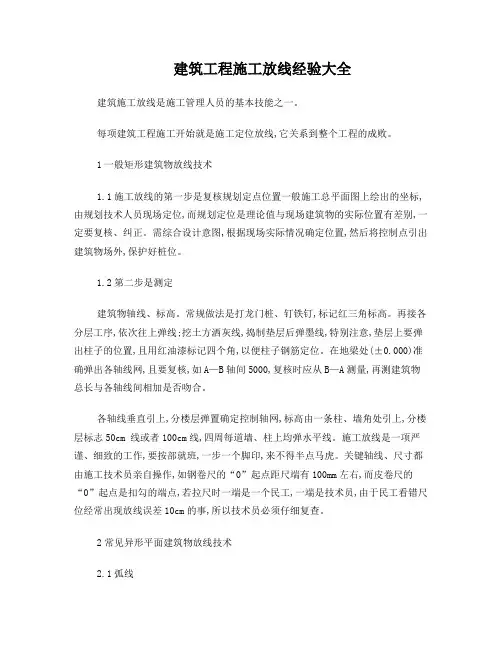

建筑工程施工放线经验大全建筑施工放线是施工管理人员的基本技能之一。

每项建筑工程施工开始就是施工定位放线,它关系到整个工程的成败。

1一般矩形建筑物放线技术1.1施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标,由规划技术人员现场定位,而规划定位是理论值与现场建筑物的实际位置有差别,一定要复核、纠正。

需综合设计意图,根据现场实际情况确定位置,然后将控制点引出建筑物场外,保护好桩位。

1.2第二步是测定建筑物轴线、标高。

常规做法是打龙门桩、钉铁钉,标记红三角标高。

再接各分层工序,依次往上弹线;挖土方洒灰线,捣制垫层后弹墨线,特别注意,垫层上要弹出柱子的位置,且用红油漆标记四个角,以便柱子钢筋定位。

在地梁处(±0.000)准确弹出各轴线网,且要复核,如A—B轴间5000,复核时应从B—A测量,再测建筑物总长与各轴线间相加是否吻合。

各轴线垂直引上,分楼层弹置确定控制轴网,标高由一条柱、墙角处引上,分楼层标志50cm 线或者100cm线,四周每道墙、柱上均弹水平线。

施工放线是一项严谨、细致的工作,要按部就班,一步一个脚印,来不得半点马虎。

关键轴线、尺寸都由施工技术员亲自操作,如钢卷尺的“0”起点距尺端有100mm左右,而皮卷尺的“0”起点是扣勾的端点,若拉尺时一端是一个民工,一端是技术员,由于民工看错尺位经常出现放线误差10cm的事,所以技术员必须仔细复查。

2常见异形平面建筑物放线技术2.1弧线确是一个圆或一段弧需有圆心和半径,才容易求得。

但若缺少圆心怎么办?采用弓高法(微积分),宜州市政广场工程面层,其半径为200米,圆心在室内,无法确定。

只能求得圆弧上两点再通过计算,得出一个点后再分段求得另一个点,逐步分下去,以微小的直线段组合成圆弧。

2.2圆心的引用定位圆心在场地平整时尽可以应用,而挖土方时,或建筑往上伸高,圆心点即被占用或无法延高,需采取引线控制。

例如,都安县行政办公大楼的圆心点从开始到最后抹灰,都要用到,必需精确地引出,挖基础土方时,需保留其到其他基础垫层完成及弹线后才能破坏,然后垂直层层向上引用控制点。

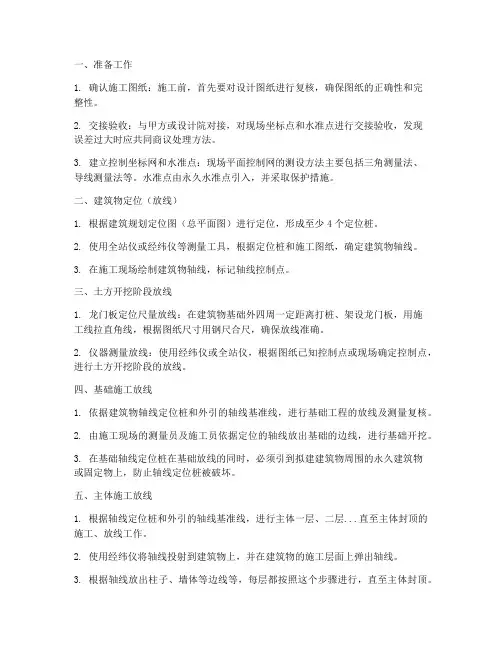

一、准备工作1. 确认施工图纸：施工前，首先要对设计图纸进行复核，确保图纸的正确性和完整性。

2. 交接验收：与甲方或设计院对接，对现场坐标点和水准点进行交接验收，发现误差过大时应共同商议处理方法。

3. 建立控制坐标网和水准点：现场平面控制网的测设方法主要包括三角测量法、导线测量法等。

水准点由永久水准点引入，并采取保护措施。

二、建筑物定位（放线）1. 根据建筑规划定位图（总平面图）进行定位，形成至少4个定位桩。

2. 使用全站仪或经纬仪等测量工具，根据定位桩和施工图纸，确定建筑物轴线。

3. 在施工现场绘制建筑物轴线，标记轴线控制点。

三、土方开挖阶段放线1. 龙门板定位尺量放线：在建筑物基础外四周一定距离打桩、架设龙门板，用施工线拉直角线，根据图纸尺寸用钢尺合尺，确保放线准确。

2. 仪器测量放线：使用经纬仪或全站仪，根据图纸已知控制点或现场确定控制点，进行土方开挖阶段的放线。

四、基础施工放线1. 依据建筑物轴线定位桩和外引的轴线基准线，进行基础工程的放线及测量复核。

2. 由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

3. 在基础轴线定位桩在基础放线的同时，必须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩被破坏。

五、主体施工放线1. 根据轴线定位桩和外引的轴线基准线，进行主体一层、二层...直至主体封顶的施工、放线工作。

2. 使用经纬仪将轴线投射到建筑物上，并在建筑物的施工层面上弹出轴线。

3. 根据轴线放出柱子、墙体等边线等，每层都按照这个步骤进行，直至主体封顶。

六、建筑物沉降观测1. 在施工过程中，定期对建筑物进行沉降观测，确保建筑物安全。

2. 观测数据记录和分析，如发现异常情况，及时采取措施进行处理。

七、验收与总结1. 施工放线完成后，进行验收，确保放线工作符合设计要求。

2. 对施工放线流程进行总结，为后续施工提供参考。

总之，建筑工程施工放线流程是一个严谨、细致的过程，要求施工人员具备较高的专业素养。

建筑工程施工放线步骤概述：建筑工程施工放线是建筑施工过程中的重要步骤之一，它是将设计图纸上的尺寸和标高信息准确地转化到现场的地面或墙体上的过程。

放线步骤十分关键，一旦出现偏差或错误，将会对建筑质量带来很大的风险。

因此，施工放线必须精确、准确、仔细地进行。

步骤一：制定放线计划在进行施工放线前，项目团队应制定放线计划，明确放线任务和流程。

这包括确定放线时间、地点以及参与放线的人员。

放线计划还应考虑到施工顺序和工作进度，为后续工程进展提供方便。

步骤二：准备工具和设备施工放线需要一系列的工具和设备，包括测量仪器、放线绳、水平仪、垂直仪等。

在开始放线前，应检查这些工具和设备的功能和状态，并做必要的校准。

确保所有需要使用的工具和设备都齐全，并处于正常工作状态。

步骤三：研究设计图纸在放线之前，施工人员必须熟悉设计图纸，并理解设计师的意图。

他们需要仔细研究设计图纸中的尺寸、标高和放线标记等信息，以便正确地放线。

步骤四：确定基准点放线的第一步是确定基准点。

基准点是放线的起点和参考点，它需要在现场进行测量和标记。

在选择基准点时，应考虑到其在施工过程中易于测量和识别，并且不会被工程活动所干扰。

步骤五：确定放线方向根据设计图纸中的方位角和方向线，确定放线的方向。

在此过程中，可以使用经纬仪或罗盘来确定位置和方位角。

确保放线方向正确，并与设计图纸保持一致。

步骤六：放线测量在放线测量中，施工人员使用测量工具和设备，将设计图纸上的尺寸和标高信息转化到现场墙体或地面上。

这需要使用测量绳、水平仪、垂直仪等工具，精确地测量和标记每个放线点。

确保准确地将设计图纸上的尺寸和标高信息传递到现场，并尽量避免偏差和误差。

步骤七：检查和复核在完成放线测量后，应进行检查和复核。

这是为了确保放线结果的准确性和正确性。

检查应涵盖放线点的位置、标高以及与设计图纸的一致性。

如果发现任何错误或偏差，应及时作出修正。

结论：建筑工程施工放线是建筑施工的重要步骤之一。

工程施工放线是工程建设中的一项基础工作，其流程主要包括以下几个阶段：一、前期准备1. 熟悉设计图纸：在开始放线工作之前，首先要详细阅读和理解设计图纸，掌握工程的各种参数和施工要求。

2. 准备测量工具：根据工程的需要，准备相应的测量工具，如全站仪、水准仪、经纬仪、钢尺、测绳等。

3. 确定控制点：根据设计图纸，选取合适的位置设置控制点，控制点应具有较高的稳定性和易于观测的特点。

二、建筑物定位1. 设立基准：在施工现场设置一个或多个基准点，作为放线的起点。

2. 引测坐标：根据设计图纸，将建筑物的坐标引测到施工现场，确定建筑物的位置。

3. 标注桩位：在确定的位置设置桩位，并用石灰、木桩等标记出来。

三、土方开挖阶段放线1. 龙门板定位：根据设计图纸，在建筑物基础外四周一定距离打桩、架设龙门板。

2. 放线：在龙门板上用施工线拉一个大致的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺。

3. 校核：用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核。

四、基础施工放线1. 测定基础轮廓：根据设计图纸，测定基础的轮廓线，并用石灰、木桩等标记出来。

2. 检查基础标高：利用水准仪测定基础的标高，确保基础的标高符合设计要求。

五、主体施工放线1. 测定楼层高度：根据设计图纸，测定楼层的高度，并用石灰、木桩等标记出来。

2. 放线楼层：在楼层上测定轴线和轮廓线，并用石灰、木桩等标记出来。

3. 检查楼层标高：利用水准仪测定楼层的标高，确保楼层的标高符合设计要求。

六、施工过程中放线1. 随着施工的进行，及时对已施工的部分进行测量和放线，确保施工进度和质量。

2. 对施工中出现的问题进行调整和纠正，确保工程的顺利进行。

七、竣工验收放线1. 工程完成后，进行竣工验收放线，确保工程的尺寸和位置符合设计要求。

2. 对验收过程中发现的问题进行整改，直至满足设计要求。

工程施工放线是一项细致而重要的工作，需要测量人员具备较高的专业知识和技能。

在整个施工过程中，测量放线起着指导和控制的作用，确保工程的质量和进度。

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位放线、基础施工放线和主体施工放线;一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是：城市规划部门下属的测量队及施工单位的测量人员,根据建筑规划定位图总平面图进行定位,最后在施工现场形成至少4个定位桩;放线工具为“全站仪”或“比较高级的经纬仪”;二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核监理人员主要是旁站监督、验证,最后放出所有建筑物轴线的定位桩根据建筑物大小也可轴线间隔放线,所有轴线定位桩是根据规划部门的定位桩至少4个及建筑物底层施工平面图进行放线的;放线工具为“经纬仪”;基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖;基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救;三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作;根据轴线定位桩及外引的轴线基准线进行施工放线;用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶;施工测量前置工作：1进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确;其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位;2现场建立控制坐标网和水准参照点;水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏;3工程定位后要经建设单位和规划部门验收合格后方可开始施工;控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二～四个桩位形成的导线控制网场区四周边及中间高处各布一点,保证通视即可,场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制;1.2单位工程轴线控制网建筑方格网单位工程轴线多且密集,根据建筑物特点选择有代表性的轴线设置轴线控制网;控制桩尽量设在开挖区外原始地坪上;另外在基坑底部及长轴线中部加密设置辅助性控制桩,以便于基础施工测量;建筑方格网是建筑物定位和施工放线的基本依据;1 方格网的主轴线应尽可能选择在场区的中心线上宜设在主要建筑物的中心轴线上;其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀;2 方格网的顶点应布置在通视良好又能长期保存的地点;3 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m 的倍数;4 轴线控制桩应尽量投测在方格网边上;图1 甲方给定的点图2 把甲方给的点引测到围墙内部,便于使用图3 根据引测的控制点,建立平面控制网图4 撒出基槽开挖边线红色点作为一级控制点,永久使用;黑三角为临时用点,用于基础工程轴线的投测以及作为外控法轴线传递的控制桩;布置的主控制线撒出开挖线,这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离;基槽开挖,在开挖线的位置是否留有工作面,还要考虑放坡;1.3 基础施工测量±0.000以下垫层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩轴线标志,将控制轴线投测到作业面上;然后以控制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线、洞口边线等细部线;图5 由基坑边缘控制桩向垫层引测轴线1.4 主体施工测量±0.000以上1.4.1外控法1、基础工程完工后,将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图6中的a1、a1′、b1和b1′,以供下一步施工与向上投测之用;2、向上投测中心线随着楼层不断升高,要逐层将轴线向上传递,如图6所示,将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点,用盘左和盘右分别向上投测到每层楼板上,如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置;1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点,并预埋标志,以后在各层楼板相应位置上预留100mm×100 mm的传递孔,在轴线控制点上直接采用吊线坠法或激光铅垂仪法,通过预留孔将其点位垂直投测到任一楼层;在基础施工完毕后,在±0.000首层平面上,适当位置设置与轴线平行的辅助轴线;辅助轴线距轴线500～800mm为宜,并在辅助轴线交点或端点处埋设标志;如图7示;图7 内控法轴线控制点的设置1、激光铅垂仪投测1投测基准点之前安排施工人员把测量孔部位的混凝土清理干净,然后在一层的基准点上架设垂准仪;通过控制点,采用铅垂仪传递基准点;架设垂准仪时,必须反复地进行整平及对中调节,以便提高投测精度;确认无误后,分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点,再用墨斗线准确地弹一个十字架;十字架的交点为基准点;如下图：图9 内控点竖向投测示意图2 内控点轴线控制点竖向投测操作方法：1将激光经纬仪架设在首层楼面基准点,调平后,接通电源射出激光束;①通过调焦,使激光束打在作业层激光靶上的激光点最小,最清晰;激光接收靶由300×300×5mm厚有机玻璃制作而成,接收靶上由不同半径的同心圆及正交坐标线组成;接收靶示意图②通过顺时针转动望远镜360度,检查激光束的误差轨迹;如轨迹在允许限差内,则轨迹圆心为所投轴线点;③通过移动激光靶,使激光靶的圆心与轨迹圆心同心,后固定激光靶;在进行控制点传递时,用对讲机通信联络;④所有轴线控制点投测到楼层完成后,用全站仪及钢尺对控制轴线进行角度、距离校核,结果达到规范或设计要求后,进行下道工序;2、主控线弹设1基准点投射完后,在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中,聚苯板保持与楼层面平;2依据先前做好的十字线交出墨线交点,再把全站仪架在墨线交点上对每个基准点进行复查,对出现的误差进行合理适当的分配;3基准点复核无误后,用全站仪或经纬仪操作进行连线工作;先将仪器架在测量孔上并进行对中、整平调节,使仪器在水平状态下完全对准基准点;4仪器架设好后,把目镜聚焦到与所架仪器基准点相对应的另一基准点上,调整清楚目镜中的十字光圈并对中基准点,锁死仪器方向;再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来;5在第一次调整测量之后,必须旋转180度再进行复测,如有误差要取中间值;同样方法对其它几条主控制线进行连接弹设;3、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法,进行轴线竖向投测;这种方法一般用于高度在50～100m的高层建筑施工中,锤球的重量约为10～20kg,钢丝的直径约为0.5～0.8mm;投测方法如下：图10 吊线坠法投测轴线如图10所示,在预留孔上面安置十字架,挂上锤球,对准首层预埋标志;当锤球线静止时,固定十字架,并在预留孔四周作出标记,作为以后恢复轴线及放样的依据;此时,十字架中心即为轴线控制点在该楼面上的投测点;用吊线坠法实测时,要采取一些必要措施,如用铅直的塑料管套着坠线或将锤球沉浸于油中,以减少摆动;第二篇高程测量使用甲方给定的水准点之前应仔细校核,如超出允许偏差应查明原因并及时报有关部门;水准点的增设原则：相隔距离一般为150～200米;增设水准点应与设计单位交的水准点闭合,闭合差不得超限;图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处;亦可设置于外加保护的深埋木桩或混凝土桩上,并做出明显标志;水准点应每月复核一次,对怀疑被移动的水准点应在复测校核后方可使用;2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测;要注意标高的控制,注意不要超挖,基槽较深就要一步一步传递,可以在基坑边上测出标高,这样每次你可从此位置用钢尺检查这里插一句就是关于传递时都最好以原始点为依据,防止误差积累,开挖还要注意的是就是积水坑和电梯井的控制;图12 ±0.000以下标高传递示意图2.2 主体阶段结构施工时,在首层施工完后,将高程控制点引至外壁无遮挡的柱身上,或在楼梯间,随着结构上升,用50m钢卷尺将高程向上传递;当传递高度超过钢尺整尺长时,应另设一道标高起始线;楼层内用水准仪将标高转至各相关构件上;放线的目的就是为了施工控制,操作而用,主要是施工控制线;标高线一般采用建筑50线,主要控制层高,在支顶板时上层钢筋上要用,拉线检查模板高度和平整度,起拱范围,下层打好的墙面,拆模后要抄测建筑50线,也可以控制顶板模板、板厚等;上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个,结构每施工五层,高程点由测量工程师进行一次标定;第三篇沉降观测正常施工阶段应保证每加载一次施测一次每一结构层施工完毕观测一次;主体结构竣工后每月观测一次;暴雨后观测一次;工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交;3.1观测方法每次观测按固定后视点、观测路线进行,前后视距尽量相等,视距大约15m,以减少仪器误差影响;。

建筑工程施工放线步骤建筑工程施工放线步骤施工放线是建筑工程中非常重要的一项工作，它直接影响到建筑物结构的准确性和整体质量。

本文将详细介绍建筑工程施工放线的步骤及其相关内容。

一、前期准备工作1. 确定放线基点：根据设计图纸确定放线基点的位置，并在现场进行标记以备后续使用。

2. 准备放线工具：放线所需的工具包括放线板、放线垂线、测量工具等，确保所有工具的准确性和可靠性。

3. 检查测量设备：检查测量仪器的准确性，如全站仪、测距仪等，需要确保测量设备的运行状况良好。

二、放线基点的确定1. 根据设计图纸及放线要求，在放线基点附近选择有代表性的现场地物作为临时标志物，如桩或砖头等。

2. 使用全站仪或其他准确测量仪器在放线基点上进行测量，获取放线基点地面的坐标。

3. 将放线基点坐标转换为实际现场的放线标志物坐标，确定放线基点在现场的位置。

三、建筑物外形放线1. 根据设计图纸上的基准线和标高线，确定建筑物外形的放线标志点，并在地面上进行标记。

2. 使用放线板和放线垂线，将放线标志点的水平和垂直位置放线到地面上，确保放线准确无误。

3. 根据放线标志点的位置，将建筑物的外墙、柱子、梁等主体结构放线到地面上。

四、室内空间放线1. 根据设计图纸，确定室内空间墙体、柱子、门窗等的放线位置，并在地面上进行标记。

2. 使用放线板和放线垂线，将室内空间结构的位置放线到地面上，包括各个房间的墙角、墙体中心线等。

3. 根据放线标记点的位置，确定室内空间墙体、柱子、门窗等的具体位置和尺寸。

五、其他放线工作1. 根据设计图纸，确定其他需要放线的工程项目，如地下管线、电气线路等。

2. 确定放线标志点并进行放线，保证相关工程项目的准确放置和布局。

六、放线结果检查2. 如有放线错误或不符合要求的地方，及时进行修正和调整，以确保施工的准确性。

文档扩展部分：1、本文档所涉及附件如下：- 放线图纸：包括建筑物外形放线示意图、室内空间放线示意图等图纸。

施工放线方法作为建筑施工过程中的一项重要工作，放线在工程的准确性和质量方面起着至关重要的作用。

放线是指根据设计图纸上的标志和线条，在实际施工现场上进行定位和标记，以确定建筑物的几何形状和位置。

合理而准确的放线方法对于确保建筑物的水平、垂直和尺寸控制至关重要。

本文将介绍一些常见的施工放线方法，以指导施工人员在实际操作中的应用。

1. 准备工作在进行放线前，必须对施工现场进行清理和准备。

首先，清除掉原有的杂物和障碍物，以保证放线时不受干扰。

其次，对施工现场进行仔细测量，确定建筑物的基准线和基准点。

这些基准点将成为放线的参考点，用于确保放线的准确性。

2. 确定放线角度和方位根据设计图纸上的标志和线条，确定放线的角度和方位。

通常情况下，会使用全站仪或经纬仪来测量角度和方位，并将其记录下来备用。

确定好放线的角度和方位后，可以进一步进行放线的工作。

3. 放线标记在开始放线之前，需要准备一些标记工具，如旗子、颜料或永久性标记笔。

根据设计图纸上的标志和线条，可以在施工现场上进行放线标记。

首先，确定基准点，并进行标记。

然后，根据设计图纸上的要求，进行放线标记。

可以使用旗子在地面上插入，或者使用颜料在地面上划线，以确保放线的准确性和可见性。

4. 放线检查在放线完成后，需要进行放线的检查以确保其准确性。

可以使用测量仪器，如全站仪或经纬仪，对放线进行测量和检查。

首先，需要确认放线的角度和方位与设计图纸上的要求一致。

其次，需要检查放线标记的准确性和可见性，以确保施工人员可以清楚地看到放线标记。

5. 放线调整在进行施工过程中，可能会出现一些偏差和误差，需要对放线进行调整。

一旦发现放线偏差，应及时进行调整，以确保施工的准确性和质量。

可以使用全站仪或经纬仪进行放线的重新测量，并进行相应的调整。

调整后，需要重新进行放线的标记和检查，以确保调整后的放线满足设计要求。

综上所述，施工放线是建筑施工过程中不可或缺的一步。

准确而合理的放线方法对于建筑物的水平、垂直和尺寸控制至关重要。
