离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。
离心泵的主要性能参数有流量、压头、效率、轴功率等。
它们之间的关系常用特性曲线来表示。
特性曲线是在一定转速下，用20℃清水在常压下实验测得的。
（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。
离心泵的流量与泵的结构、尺寸和转速有关。
2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。
压头的影响因素在前节已作过介绍。
3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。
反映能量损失大小的参数称为效率。
离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。
闭式叶轮的容积效率值在0.85～0.95。
(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。
这种损失可用水力效率ηh来反映。
额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。
(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。
机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。
离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。
通常，小泵效率为50～70％，而大型泵可达90％。
4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。
离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。
离心泵的主要性能参数有流量、压头、效率、轴功率等。
它们之间的关系常用特性曲线来表示。
特性曲线是在一定转速下，用20℃清水在常压下实验测得的。
（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。
离心泵的流量与泵的结构、尺寸和转速有关。
2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。
压头的影响因素在前节已作过介绍。
3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。
反映能量损失大小的参数称为效率。
离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。
闭式叶轮的容积效率值在0.85～0.95。
(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。
这种损失可用水力效率ηh来反映。
额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。
(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。
机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。
离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。
通常，小泵效率为50～70％，而大型泵可达90％。
4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。
离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。
卧式离心泵的工作特点介绍
1.结构紧凑：卧式离心泵由电机和泵体组成，采用水平布置，结构紧凑，占地面积小，便于安装和维护。
泵体和电机通过联轴器连接，实现高效的传动和运转。
2.能耗低：卧式离心泵工作时，通过电机带动叶轮高速旋转，将液体抽入泵体并迅速输送。
泵体内部的叶轮与泵体之间的间隙非常小，确保离心泵的高效率。
由于泵体和叶轮都是由高强度材料制成，使得泵的各部件寿命长。
另外，通过合理设计，减少了能量的损耗，实现了能耗低的工作特点。
3.流量稳定：卧式离心泵的工作特点之一是能够稳定输送液体。
在泵体中，叶轮和泵体之间形成一个密封腔，当叶轮转动时，液体被离心力推动，从入口进入泵体，然后经过叶轮的旋转将液体向出口方向输送。
卧式离心泵的泵体和叶轮均采用精密加工，内部流道形状设计合理，能够保证液体流动的稳定性，避免了流量波动引起的液压变化。
4.压力高：卧式离心泵的另一个工作特点是能够产生较高的压力。
在卧式离心泵的泵体中，叶轮受到电机驱动旋转产生离心力，使得液体获得较高的动能。
随着液体通过叶轮流动后，它的压力也随之增加。
因此，卧式离心泵能够产生较高的压力，满足不同工况下的需求。
5.使用范围广泛：卧式离心泵适用于水泵、石油、化工、制药、农业灌溉等领域。
不同于其他类型的泵，离心泵能够输送各种类型的液体，包括清水、污水、酸碱溶液、油类等。
另外，卧式离心泵还可以进行多级连接，实现更大的流量和更高的扬程。
离心泵特性曲线
离心泵特性曲线是衡量离心泵性能总体效率的一种重要标准，从它可以了解离心泵的流量、压力、运行电流强度之间的关系。
根据离心泵的结构，可以区分水力性能和电气性能，他们各自的特性曲线不完全一样。
离心泵的水力特性曲线，正输出量随压力的变化构成，是衡量特定离心泵的水力效率的基本依据。
水力特性曲线表明离心泵在静态工作条件下，输出流量与压力之间的变化关系，且一般情况下压力越高，可输出流量越低。
另一方面，电气性能特性曲线，它表述的是当离心泵输出流量变化时，所需的电功率的变化。
电气性能特性曲线表明，一般情况下，当输出液体流量增加，电功率也会增加。
离心泵特性曲线提供了对离心泵功能表现的观察和分析，有帮助于检查污染排放，故障排除，优化设计及宣传技术，运行状态查看等，所以它对于查验离心泵性能非常重要和实用。
此外，离心泵特性曲线也常常被用来研究离心泵的可靠性以及未来配置的升级，如加入变频器，以节约能源。
离心泵特性测定实验报告一、实验目的1．了解离心泵结构与特性，熟悉离心泵的使用；2．测定离心泵在恒定转速下的操作特性，做出特性曲线； 3．了解电动调节阀、流量计的工作原理和使用方法。
二、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。
由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。
1．扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：f h gug p z H g u g p z ∑+++=+++2222222111ρρ （1）由于两截面间的管长较短，通常可忽略阻力项f h ∑，速度平方差也很小故可忽略，则有 (=H gp p z z ρ1212)-+- 210(H H H ++=表值）（2） 式中： 120z z H -=，表示泵出口和进口间的位差，m ；ρ——流体密度，kg/m 3； g ——重力加速度 m/s 2；p 1、p 2——分别为泵进、出口的真空度和表压，Pa ；H 1、H 2——分别为泵进、出口的真空度和表压对应的压头，m ； u 1、u 2——分别为泵进、出口的流速，m/s ； z 1、z 2——分别为真空表、压力表的安装高度，m 。
由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。
2．轴功率N 的测量与计算k N N ⨯=电 （3）其中，N 电为电功率表显示值，k 代表电机传动效率，可取95.0＝k 。
即：电N N 95.0= （4）3．效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体经过泵时所获得的实际功，轴功率N 是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。
离心泵的介绍及维修离心泵是一种常见的水泵，广泛应用于工业、农业和民用领域。
下面将对离心泵的介绍及维修进行详细阐述。
一、离心泵的介绍离心泵主要由泵体、叶轮、轴、密封装置、轴承等组件构成。
其工作原理是通过叶轮旋转产生离心力，将液体吸入泵体，并通过离心力将液体推出。
离心泵的主要特点有：1.流量大：离心泵的流量非常大，能够满足大量液体的输送需求。
2.扬程高：离心泵能够产生较高的扬程，使液体能够轻松提升到较高的高度。
3.运行稳定：离心泵采用叶轮旋转的方式进行工作，运行稳定可靠。
4.适用范围广：离心泵适用于输送各种液体，包括清水、污水、酸碱溶液等。
离心泵的应用领域广泛，常见的应用包括：1.工业领域：用于工厂的供水、排水系统，以及化工、冶金、食品、制药等工艺过程中的液体输送。
2.农业领域：用于农田灌溉、排灌系统，提供农田所需的水源。
3.水利工程：用于水库、农田水利、船闸、水泥厂等。
二、离心泵的维修离心泵的正常维护和保养对于确保其长期稳定运行和延长使用寿命非常重要。
以下是离心泵的常见维修事项：1.定期检查：定期检查泵体、叶轮、轴承、液压系统等部件是否正常工作，有无松动、磨损或破损现象。
并及时清理泵体内积聚的杂物和堵塞物。
2.轴承维护：轴承是离心泵的重要组成部分，保持轴承的润滑状态十分关键。
定期检查轴承的润滑情况，如有需要，进行加注或更换润滑油。
3.密封装置保养：离心泵的密封装置对泵的正常运行十分重要。
定期检查密封装置的工作效果，并进行适时的维修或更换。
4.轴的维护：离心泵的轴是连接泵体和叶轮的关键部件，定期检查轴是否有变形、裂纹等情况，如有需要进行及时修复或更换。
5.泵的平衡：离心泵在运行过程中会产生振动，对于大型泵来说，必要时应进行平衡处理，以确保泵的平稳运行。
6.泵的性能检测：定期进行泵的性能测试，检测其流量、扬程等参数是否正常，必要时进行校准或调整。
在进行离心泵维修时，需要注意安全问题，确保断电和锁定电源，避免发生意外。

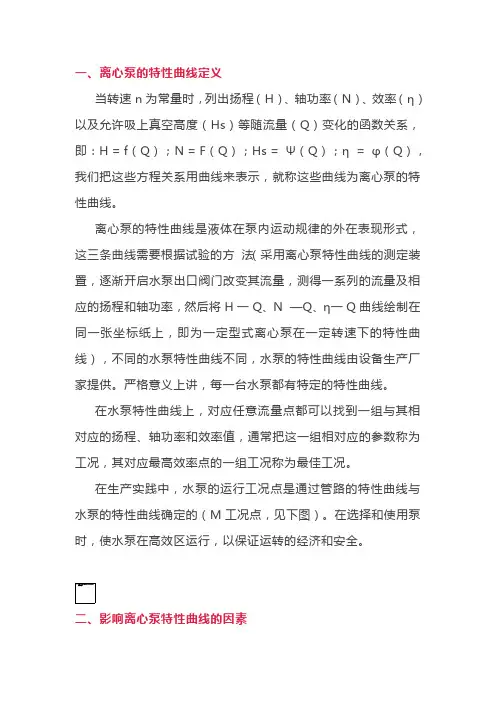

离心泵特性曲线
离心泵特性曲线（Centrifugal pump performance curve）是描述离心泵在不同工作条件下流量、扬程、效率和功率
等性能参数的变化关系的曲线。
离心泵特性曲线通常由以下几个要素构成：
1. 流量（Flow）：流经离心泵的液体体积或质量的量度，
通常以升/秒或立方米/小时表示。
2. 扬程（Head）：液体在离心泵内获得的压力能量，通常以米或千帕表示。
3. 效率（Efficiency）：离心泵将输入的功率转化为输出的液体动能的比例。
效率通常以百分比表示。
4. 功率（Power）：离心泵所需的电功率或机械功率，通常以千瓦或马力表示。
离心泵特性曲线一般由实验测量得到，根据不同工作条件下的流量、扬程和功率等数据绘制而成。
典型的离心泵特性曲线通常呈现出以下特点：
1. 最大扬程点（Maximum Head Point）：离心泵在某一流量下能够提供的最大扬程。
该点通常是离心泵特性曲线上的最高点，也是离心泵的额定扬程。
2. 最大效率点（Maximum Efficiency Point）：离心泵在某一流量下能够达到的最高效率。
该点通常是离心泵特性曲线上的效率最大值点。
3. 关闭阻塞点（Shut-off Head Point）：离心泵在流量为零时的扬程。
该点通常是离心泵特性曲线上的最低点。
离心泵特性曲线的形状和特点对于选型和运行离心泵都具有重要的参考价值，可以帮助用户了解离心泵在不同工况下的性能和适用范围，并进行合理的运行和维护。
离心泵前言离心泵是靠叶轮搅动流体旋转的离心力产生压力，输送流体。
在选用离心泵时，要确定泵的用途和性能并选择泵型。
这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、机械方面可靠性高、噪声低、振动小3、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
4、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵。
扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵。
扬程很低，流量很大时，可选用轴流泵和混流泵。
介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）。
介质含气量75%，流量较小且粘度小于37。
4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。
泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计院工艺设计中能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1。
1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质。
包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
一、实验目的1. 了解泵的基本结构和工作原理。
2. 掌握泵性能参数的测量方法。
3. 通过实验，绘制泵的特性曲线，分析泵的工作特性。
4. 学习泵在不同工况下的性能变化规律。
二、实验原理泵是一种将能量传递给流体的机械设备，其性能参数主要包括流量Q、扬程H、轴功率N和效率η。
泵的特性曲线反映了泵在不同工况下的性能变化规律。
1. 流量Q：单位时间内泵输送的流体体积。
2. 扬程H：泵输送流体所需的能量，通常用泵出口与入口的压力差表示。
3. 轴功率N：泵轴上所传递的功率。
4. 效率η：泵输出功率与输入功率的比值。
泵的特性曲线主要包括以下三种：1. Q-H曲线：表示在恒定转速下，泵的流量与扬程之间的关系。
2. N-Q曲线：表示在恒定转速下，泵的轴功率与流量之间的关系。
3. η-Q曲线：表示在恒定转速下，泵的效率与流量之间的关系。
三、实验仪器与设备1. 离心泵一台2. 转速表一台3. 电磁流量计一台4. 涡轮流量计一台5. 压力表两台6. 电功率表一台7. 计时器一台8. 实验台一套四、实验步骤1. 将离心泵安装于实验台上，连接好相关仪表。
2. 启动泵，调整转速至预定值。
3. 逐步调节出口阀门，使泵的流量逐渐增加。
4. 在每个流量点，记录泵的扬程、轴功率、转速和效率等数据。
5. 重复步骤3和4，得到不同转速下的泵特性曲线。
五、实验结果与分析1. Q-H曲线：实验结果显示，泵的流量与扬程呈非线性关系。
在低流量区域，扬程随流量的增加而迅速增加；在高流量区域，扬程随流量的增加而逐渐减小。
这是由于泵内部流动状态的变化所导致的。
2. N-Q曲线：实验结果显示，泵的轴功率与流量呈非线性关系。
在低流量区域，轴功率随流量的增加而迅速增加；在高流量区域，轴功率随流量的增加而逐渐减小。
这是由于泵内部流动阻力增加所导致的。
3. η-Q曲线：实验结果显示，泵的效率与流量呈非线性关系。
在低流量区域，效率随流量的增加而迅速增加；在高流量区域，效率随流量的增加而逐渐减小。
离心泵的特性曲线
离心泵是用于液体输送的工程设备，其具有流量、扬程、能量损耗等特性曲线。
离心泵的特性曲线，也叫性能曲线，是表示离心泵在不同工作条件下所取得的性能测试结果，其中包括流量曲线、扬程曲线、能量损失曲线等，可以根据这些曲线考查离心泵的性能情况。
1、流量曲线
流量曲线是离心泵性能曲线中最重要的一个曲线，它用抽水机的转速和流量的实验曲线做出来的，它表示离心泵在不同转速下输出的流量值。
流量曲线一般分为正端曲线和反比曲线。
正端曲线的表示，用抽水机的转速从低到高度和流量交点所构成的曲线，也说明着当抽水机转速提高1倍时，流量提高2倍。
反比曲线表示，流量与转速反比，当转速提高1倍时，流量减少1/2倍。
2、扬程曲线
扬程曲线表示离心泵在不同转速下所取得的扬程大小，即在1个固定的转速前提下，流量的增长会导致扬程的减小以及提高转速会带来扬程的增加。
从实际上来说，扬程曲线用于分析泵在不同转速下发出的压力，以及在设计离心泵的参数时的参照依据。
3、轴功率曲线
轴功率曲线是表示离心泵在不同情况下，轴承受的力和其产生的功率的相对大小的曲线，它可以用来检验泵的叶轮设计是否合理，以及它的效率，也可以用来加以改善泵的效率和能耗等。
4、能量损失曲线
能量损失曲线是表示泵在不同转速和扬程的情况下，其产生的能量损失的曲线。
能量损失曲线越平滑，表明扬程和流量在不同工况时的能量损失变化越不大，也就是泵的效率更高。
能量损失曲线可以用来预测离心泵的能耗情况，从而提高泵的性能。
