计数译码显示器

数字电子技术实验实验6.6 计数、译码和显示电路一、实验目的1.学习计数器、译码器和七段显示器的使用方法。

2.掌握计数器、译码器和七段显示器的综合应用。

3.掌握用示波器测试计数器输出波形的方法。

二、实验任务用74LS161计数器、4511译码器、BS311201显示器各两片和74LS00一片实现一个带显示的60进制计数器。

完成表6-6-1及6-6-2测试，个位波形测试。

三、实验设备数字电路实验箱(74LS161、4511、BS311201、74LS00数字集成芯片、脉冲源)、数字万用表、示波器、导线。

四、实验原理74LS161引脚图4511引脚图七段数码管显示笔段BS311201共阴极显示器，COM接地；BS311101共阳极显示器，COM 接电源+5V 。

输入低位CC4511 BCD 码七段译码器,驱动共阴数码管BS311201集成片。

当译码器输入码超过“1001”时，译码器的输出为全为0，数码管熄灭。

译码输出输入高位74LS161逻辑符号输出高位74LS161DQ C Q B Q AQ DCBACR CPLDET EPCo输入输出端说明CR ：异步清零端，低电平有效；LD ：同步置数端，低电平有效；ET 、EP ：使能端，高电平有效；CP ：计数器时钟；D 、C 、B 、A ：数据输入端；Q D 、Q C 、Q B 、Q A ：数据输出端；Co ：进位端。

输入输出CR LD ET EP CP D C B AQ D Q C Q B Q A××××××××10×× d c b a1111××××1 1 0 ××××××1 1 ×0 ×××××0 0 0 0d c b a加计数保持保持74LS161功能表低电平有效74LS161是一个可预置的4位二进制同步加法计数器，它的计数长度是16。

实验8_计数译码显示电路
计数译码显示电路是一种用于显示计算机数字信息的电路。

它使用一组多位译码器，
将二进制数字转换为十进制，然后显示出来，为人们提供了数字信息的直观化。

计数译码显示电路主要由数据锁存器、译码器组成，它们是电路中的关键元件。

数据
锁存器的作用是将计算机的数字信号锁定，避免数字信号在译码过程中的变化。

而译码器
组则负责由二进制到十进制的转换，一般采用反激型译码器，因其结构简单，抗干扰能力强，稳定可靠，现在广泛使用于计算机领域。

计数译码显示电路主要由若干常用元件组成，如7段数码管、电阻、电容、电源等显
示模块，它可以实现不同的显示功能，如联机可显示多种状态，目前计数译码显示电路广
泛应用于各种电子产品，如手机、电子秤、家用空调、摄像机等。

计数译码显示电路的研究于1958年由英国计算机专家罗伯特·泰森发表，其最大的
创新之处在于它可以让两个不同的逻辑电路和显示电路三者分离，得以实现显示数字信息，当时也是诸多技术领域的里程碑，深受理论研究者和工程实践者的赞誉。

计数译码显示电路具有显示可靠、稳定性强等优点，是微电子系统中常用的一种显示
仪表。

它弥补了旧式显示设备，相当于把显示器技术发挥到极致，在键盘设计上，多个计
数译码显示电路能够降低摩擦损耗，使键盘使用寿命增加，使用范围更加广泛。

2、用74LS161设计一种十进制计数器（P163图和图 ）（或 自拟旳不大于10进制旳计数器），接入译码显示电路。时 钟信号用手动单次脉冲或1HZ旳正方波信号，观察电路旳 计数、译码、显示过程。
3、将1HZ旳正方波信号改为1KHZ旳正方波，用示波器分别观 察十进制计数器Q0、Q1、Q2、Q3旳输出波形以及CP旳波形。
(2) M > N 旳情况
用多片 N 进制集成计数器组合起来才干构成 M 进制计数器 。各片之间（或称为各级之间）旳连接方式可分为串行进位方式 、并行进位方式、整体置零方式和整体置数方式几种。
若 M 能够分解为若干个因数相乘，即 （ N i ≤N ），则能够采用 串行进位方式或并行进位方式将各个 N i 进制计数器连接起来， 构成 M 进制计数器。在串行进位方式中，以低位片旳进位输出信 号作为高位片旳时钟输入信号；在并行进位方式中，以低位片旳 进位输出信号作为高位片旳工作状态控制信号，全部芯片旳 CP 输入端同步接计数输入信号。
清 数据输入 使
零
置数
能
74LS161功能表
CR LD CP ET 操作状态
0 x x x 清除 1 0 x 预置 1 1 0 保持 1 1 1 计数
ET=CTT&ETP CO=Q3Q2Q1Q0
74LS90异步二五十 进制计数器
74LS90功能表
（2）任意进制计数器旳构成
中规模集成计数器除按其本身进制实现计数功能外，还 能够采用反馈法构成任意进制旳计数器。假定已经有旳是 N 进制计数器，需要得到 M 进制计数器。
M < N 旳情况
用一片N进制中规模集成计数器能够构成 2≤M≤N 旳任 意进制计数器。
a）置零法（复位法） 利用集成计数器旳异步置零端，经过 反馈线逼迫计数器置零。当计数器从全 0 状态 S 0 开始 计数并接受了 M 个计数脉冲后，进入 S M 状态。假如将 S M 状态译码产生一种置零信号加到计数器旳异步置零端 ，则计数器将立即返回 S 0 状态，这么就能够跳过 N － M 个状态，得到 M 进制计数器。

————Ｃ＝ ——一
个 难 点 问 题 。 因此 ， 笔者对该模 块 电路 常见故 障提 出 了现 象 分 析 、 原 因诊 断 、 查找排 除等实操 方法 。
１ 计 数 译 码 显 示 电路 结 构
图 １ 计 数 译 码 显 示 电 路
计数、 译码 、 显 示 电路 模 块 结 构 如 图 １所 示 。
始终 为“ ０ ” 或始终 为 … ９’
９端 ） 功能有效 （ 即该端输入端信号全 为 高电平或全悬空）
２ ． 若接线正确 ， 再 用逻辑 电平 显示器 检测该 端输 出状 态， 若一直为高电平 ， 则表示计数器处 于置 ０或置 ９状
态。
盖
该 电路设计 方案可有多种 选择 ， 文 中计数器 选择 “ 二一 五 一 十 ” 进制 异 步 集 成 计 数 器 ７ ４ Ｌ Ｓ ９ ０， ７ ４ Ｌ Ｓ ９ ０ 是 可构成 ８ ４ ２ １和 ５ ４ ２ １两 种 编 码 的 十 进 制 计 数 器 ， 其 异 步 清 零 端 ＲＯ１和 ＲＯ ２端 计 数 时 为 ０， 置 ９端 ￥ ９ １和
模 块 电路 常 出现 的 一 些 故 障产 生 的 原 因和 排 除 方 法 作 出 了较 详 细 的 分 析 和 说 明 。 关键 词 ： 译 码 显 示 电路 ； 故障 ； 原 因分 析 ； 排 除
中图 分 类 号 ： Ｔ Ｎ ４ ０ ７ 文献标识 码 ： Ａ 文章编号 ： １ ０ ０ ７ － － － － － ６ ９ ２ １ （ ２ ０ １ ３） Ｏ １ —０ ０ ８ ９ —０ ２
・
８ ９・
总第 ２ ７ ５期
内 蒙 古 科 技 与 经 济
嚣
７ ４ Ｌ Ｓ ９ ０计 数 器 状 态

随着集成电子技术制造业的发展，目前有一种集计数、译码/驱动、显示或集译码/驱动显示为一体的集成组合器件，叫做CL 系列集成显示器。

例如CL102 的四合一产品，CL002 为三合一产品。

这里，我们选用CL002 三合一译码显示器进行实验论证。

图 1.14.7 为CL002 的原理框图和外引脚图，它的逻辑功能如表1.14.3 所示。

从表1.14.3 可以看出，CL002 有如下功能：寄存、送数、显示、消隐等多种功能。

CL002 的各个端子功能说明如下：
BL：数字灯熄灭及显示状态控制端，在多位数中可用于位扫描显示控制。

RBI：多位数字中无效零值的熄灭控制信号输入端。

RBO多位数字中无效零值的熄灭控制信号输出端，用于控制下位数字的无效零值熄灭。

该值为“无效零熄灭”工作状态下输出为0电平，否则为1 电平。

DPI：小数点显示及熄灭控制端。

LE：BCD码信息输入控制端,用于控制计数器BCD码向寄存器传送。

QA、QB、QC、QD为寄存器BCD码信息输出，可用于整机信息寄存及处理。

V：LED显示管公共负极，可用于微调数码管显示亮度。

VD：电源正极，推荐工作电压为VD =+5V。

VS：电源地端。

图 1.14.7 CL002 BCD码译码显示器
表1.14.3 CL002 逻辑功能表
集成译码显示的接线图如图1.14.9（一位显示）所示。

根据应用需求选择不同类型的译码器，如7段数码管译码器、LED 矩阵译码器等。
显示器选择
根据显示需求选择合适的显示器，如LED显示屏、LCD显示屏等， 考虑分辨率、亮度、色彩等方面。
性能参数
比较不同产品性能参数，如响应时间、稳定性、寿命等，选择符合实 际需求的设备。
译码器与显示器的接口连接
接口类型
了解译码器与显示器支持的接口类型，如TTL、 RS232、USB等，确保接口匹配。
译码器及译码显示 课件
目录
• 译码器概述 • 常见译码器芯片 • 译码器应用实例 • 译码显示技术 • 译码器与显示器的选择与使用
01
CATALOGUE
译码器概述
译码器的定义与功能
定义
译码器是一种多输入、多输出的 组合逻辑电路，用于将输入的二 进制代码转换为相应的输出信号 。
功能
译码器的主要功能是根据给定的 输入地址，将对应的存储单元或 电路驱动，从而实现数据的读取 、写入或控制操作。
优点
结构简单，使用方便，能够实现多路选择功能。
3
缺点
仅适用于3位二进制代码译码，扩展性有限。
用74HC4040实现BCD到7段显示译码
应用实例
在数字显示系统中，使用74HC4040驱动7段数码管 显示数字。
优点
能够直接驱动7段数码管，显示效果好。
缺点
仅适用于BCD码到7段数码管的译码，应用范围较窄 。
02
CATALOGUE
常见译码器芯片
74HC138译码器
一个3线-8线译码器，具有使能输入端，可以控制译码器在有 效电平下工作。
74HC138是一个3线-8线译码器，具有3个使能输入端和8个 输出端。当使能输入端处于有效电平时，译码器将输入的3位 二进制代码译码为对应的输出信号。这种译码器常用于地址 解码、数据分路等应用中。

译码器和数码显示器实验思考题引言译码器和数码显示器是数字电路中常见的组件，它们在信息处理和显示方面起到重要作用。

本文将探讨译码器和数码显示器的原理、应用以及相关实验思考题。

一、译码器的原理与应用1.1 原理译码器是一种将输入信号转换为输出信号的电路。

其基本原理是根据输入信号的不同组合方式，选择性地激活输出线路上的某些信号。

常见的译码器有二-四译码器、三-八译码器等。

二-四译码器是最简单的一种译码器。

它有两个输入线A和B，两个输出线Y0、Y1、Y2和Y3。

根据输入信号A和B的不同组合，只有一个输出线上会出现高电平，其余输出线都为低电平。

1.2 应用1.2.1 地址译码在计算机系统中，地址译码是非常重要的一环。

CPU通过地址总线向外部存储器发送读写请求时，需要将地址信息转换为对应的存储单元或外设。

例如，在一个具有16个存储单元（从0到15）的系统中，使用一个四位的地址来表示存储单元的编号。

这时可以使用一个四-十六译码器将四位地址转换为对应的存储单元。

1.2.2 按键译码在数字电路中，我们经常需要使用按键输入，例如控制电器设备的开关、调节音量等。

此时可以使用译码器将按键输入转换为相应的信号输出。

例如，一个有八个按键的面板，可以使用一个三-八译码器将按键输入转换为三位二进制编码输出。

这样就可以通过编码器输出的信号来控制其他电路或设备。

二、数码显示器的原理与应用2.1 原理数码显示器是一种能够直观地显示数字或字符信息的设备。

它由多个发光二极管（LED）组成，每个LED代表一个数字或字符。

常见的数码显示器有七段数码管和十六段数码管。

七段数码管由7个发光二极管组成，分别代表数字0-9和字母A-F。

十六段数码管由16个发光二极管组成，可以显示更多字符。

2.2 应用2.2.1 数字显示最常见的应用是将数字信息直观地显示出来。

例如，在计算器、电子钟、电子秤等设备中，可以使用数码显示器将数字信息显示出来。

2.2.2 字符显示数码显示器还可以用于显示字符信息。

（2）在实验台上找到芯片74LS161，接通电源UCC=+5V和地线。将EP、ET、D0~D3. LD’和RD’分别接到电平开关上，以便输入高低电平。将CLK接到脉动开关上，Q0~Q3 和C接到发光二极管上，然后按以下测试步骤分别加入各种输入信号，观察发光二极管 的变化情况，并将结果填入自制的功能表中。
四、实验仪器与器材
1.仪器：数字实验台、三用表
2.器材：74LS20（二-4输入与非门）、74LS04（反相器）、7447译码驱动器2 片和七段数码管2片等。
五、实验原理
1. 4位同步二进制加法计数器74LS161的逻辑功能的验证。
74LS161的逻辑电路图见教材P282图6.3.13, 引脚图和逻辑符号如下图（a）、（b）所示。
•保持功能测试：RD’=1.LD’=1，EP=0、ET=1或EP=1.ET=0 然后加时钟或不加时钟，以及 改变D0~D3的输入数据，看其输出变化情况，并将结果填入自制的功能表中。
•计数功能测试：RD’=1.LD’=1.EP=1.ET=1，并加入时钟信号，即用手CLK脉动开关，看 其输出变化情况，并将结果填入自制的功能表中。
161(1)
DCBA
QB QCAr’
S1 S0
1
1 CP
图5－3－13 “12翻1”小时计数、译码和显示电路
3、用与非门和74LS161设计一个60进制计数器。
要求写出60进制计数器地详细设计过程，逻辑图在60进制计数器的基础上加进译码显示电 路，并通过实验验证。
三、实验报告要求
1、根据各题的题意，列出相应功能表或真值表，对于功能验证的部分要写出测试条件和 测试步骤；对于设计部分，要写出详细地设计过程。
2、将各测试结果填入自画的表格中。 3、写出实验总结，主要是电路调试及故障排除方面的经验和教训。

二.实验原理
二.实验原理
3.数码显示器
1）作用：直观的显示数码。
2）分类：
•按显示器发光段数分为七段显示或八端显示；
•按显示器所用发光材料分为荧光数码管、半导体数码 管（LED）及液晶显示器。
二.实验原理
七段数码显示器： 七段发光线段分别用a、b、c、d、e、f、g七个小写字母表示。
二.实验原理
C
四.思考题
ENDEND
Thanks For Your Coming
计数器、译码器和数码显示器 的应用
汇报人姓名
汇报时间：xx月xx日
掌握计数器的逻辑功能及使用方法。
01
熟悉译码器和数码显示器的使用方法。
02
一.实验目的
是数字系统的基本逻辑器件。 记录输入时钟脉冲的个数 实现分频、定时 产生节拍脉冲和脉冲序列
计数器
1
按工作方式分：同步式和异步式； 按计数进制分：二进制、十进制、任意进制； 按计数方式分：加计数、减计数、可逆计数器。
地

三.实验内容
实验箱内部已经连接
三实验内容
N：
思考：观察波形时，应选用Q3、Q2、Q1、Q0、 N哪一个作为触发信号？
Q1：
Q2：
Q3：
Q0:
0 1 2 3 4 5 6 7 8 9 0 1
三.实验内容
05
LE为锁定输入，优先级再次之。在LT= 1、BI= 1条件下，LE接高电平，则输出a ~ g状态锁定，保持不变。
g为高电平输出有效。
BI为灭灯输入，优先级次之。在LT= 1条件下，BI接低电平，则输出a ~ g全为低电平，数码管熄灭不亮。
因此，CC4511在译码工作状态时，必须LT= 1、BI= 1、LE = 0。

十进制计数器 CT74LS160(162)与二进制计数器 74LS161(163) 比较
Q0
Q1
Q2
Q3
Q0
Q1
Q2
Q3
CP
CTT CTT CTP CT74LS161 CO CTP CT74LS160 CO CT74LS163 CT74LS162 (162)与 CR LD D0 D1 D2 D3 D3 CP CR LD D0 D1 D2CT74LS160 CT74LS161(163)有何不同？ CR LD
0 1 2 3 4 5 6 7 8 9 10
也可取 D3 D2 D1 D0 = 0011 LD = CO CO = Q3 Q0
方案 2：用 “160” 的后七个状态 0011 ~ 1001实现七进制计数。
取 D3 D2 D1 D0 = 0011 ，LD = CO
1 CP
CTT Q0 Q1 Q2 Q3 CTP CT74LS160 CO
00 0 0
01 0
Z
11 0 0
10 1
Q3 Q2 Q1
n +1 n +1 n +1
= Q 2n
= Q 1n = Q 3n
即:
Q3n+1(010)=1， Q3n+1(101)=0
Q2n+1(010)=0 ， Q2n+1(101)=1 Q1n+1(010)=1 ， Q1n+1(101)=0
010 101
Z = Q 3n Q 2n 自启动失败, 改变 Q1:
Q1
n +1
n n = Q3n + Q2 Q1
010
101
这样:Q1n+1(010)=1， Q1n+1(101)=1 明显的, 能够自启动

实验十九 计数、译码、显示电路一、实验目的1、掌握中规模集成计数器74LS90的逻辑功能。

2、学习使用74LS48、BCD译码器和共阴极七段显示器。

3、熟悉用示波器测试计数器输出波形的方法。

二、 实验原理计数、译码、显示电路是由计数器、译码器和显示器三部分电路组成的，下面分别加以介绍。

1、计数器：计数器是一种中规模集成电路，其种类有很多。

如果按各触发器翻转的次序分类，计数器可分为同步计数器和异步计数器两种；如果按照计数数字的增减可分为加法计数器、减法计数器和可逆计数器三种；如果按计数器进位规律可分为二进制计数器、十进制计数器、可编程N进制计数器等多种产品。

常用计数器均有典型产品，不须自己设计，只要合理选用即可。

本实验选用74LS90二—五进制计数器，其功能如下表所示。

6263（1） R 0(1)和R 0(2)为直接复位端，R 9(1)和R 9(2)为直接置位端，可以预置数字“9”（Q D = Q A = 1，Q B = Q C = 0）。

（2） A 为二分频计数器的输入，Q A 的输出频率为CP A 的1/2。

B 为五进制计数器的输入，把Q A 输出作为五进制计数器B 的输入，即构成8421BCD 码十进制计数器。

2、 译码器：这里所说的译码器是将二进制数译成十进制数的器件。

我们选用的74LS48是BCD 码七段译码器兼驱动器。

其外引线排列图和功能表如下所示。

1234567891011121314GNDVCC 74LS48B1615CLTBI/RBORBIDAgabcdef十进制数 或功能输 入LT RBI D C B A 0123H H H H H X X X L L L L L L L H L L H L L L H H BI/RBO H H H H 输 出a b c d e f g H H H H H H L L H H L L L L H H L H H L H H H H H L L H 字 型注4567H H H H X X X X L H L L L H L H L H H L L H H H H H H H L H H L L H H H L H H L H H L L H H H H H H H H L L L L H H H X X X H L L L H L L H H L H L H H H H H H H H H H H H H L L H H L L L H H L H L L H H L L H 891011H X H L H H H H H H X X X H H L L H H L H H H H L H H H L H L L L H H H L L H L H H L L L H H H H L L L L L L L 12131415H X H H H H H 1BI RBI LTX H LX XL X X X X X X X XL L L L L L HL L L L L L L L L L L L L L H H H H H H H2 34（1） 要求输出数字0～15时，“灭灯输入”（BI ）必须开路或保持高电平。

（Multisim数电仿真）计数、译码和显⽰电路实验3.11 计数、译码和显⽰电路⼀、实验⽬的：1. 掌握⼆进制加减计数器的⼯作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使⽤⽅法。

⼆、实验准备：1.计数：计数是⼀种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中另外⼀种可预计的⼗进制加减可逆计数器CD4510，⽤途也⾮常⼴，其引脚排列如图3.11.3所⽰，其中，E P 为预计计数使能端，in C 为进位输⼊端，1P ~4P 为预计的输⼊端，out C 为进位输出端，U /D 为加减控制端，R 为复位端，CD4510输⼊、输出间的逻辑功能如表3.11.2所⽰。

表3.11.2：。

2. 译码与显⽰：⼗进制计数器的输出经译码后驱动数码管，可以显⽰0~9⼗个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所⽰。

LT 为试灯输⼊，BI 为消隐输⼊，LE 为锁定允许输⼊，A 、B 、C、D为BCD码输⼊，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所⽰。

LED数码管是常⽤的数字显⽰器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和内部结构如图3.11.5所⽰。

图3.11.5三、计算机仿真实验内容：1. 计数10的电路：(1).单击电⼦仿真软件Multisim7基本界⾯左侧左列真实元件⼯具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各⼀只，如图3.11.6所⽰，将它们放置在电⼦平台上。

图3.11.6(2).单击电⼦仿真软件Multisim7基本界⾯左侧左列真实元件⼯具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电⼦平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所⽰对话框，将“V oltage”栏改成“10”V，再点击下⽅“确定”按钮退出。

实验四 计数、译码、显示综合实验一、实验目的1、熟悉计数、译码、显示电路的工作原理及电路结构；2、了解计数器、译码器和显示器的逻辑功能；3、运用计数器、译码器和显示集成组件进行计数显示。

二、实验原理该实验电路由计数、译码、显示三部分构成。

计数单元是集成电路74LS192，它的引脚排列如图1。

74LS192是由四组触发器按8421BCD 码形式构成的十进制计数器，它具有双时钟输入，可进行加法和减法计数。

此外，还具有异步清零、异步置数和状态保持的功能。

它的功能真值表如表1所示。

译码电路采用集成电路74LS248，它是七段LED 字符显示译码器，其引脚排列如图2所示，输入的BCD 码由A 0、A 1、A 2、A 3输入，然后按字形规则译码后从Y 输出，输出端Y a 、Y b …..Y g 对CR VCC D 0D 1D 2D 3Q 0Q 2Q 1Q 3GNDCP D CP U BO CO LD图1. 74LS192引脚图表1. 74LS192功能表应于图3所示数码字形的a 、b 、……g 段。

本实验选用的显示器为共阴极型七段LED 显示器，七段中的每一段（取名为a 、b 、c 、d 、e 、f 、g ）均是一个发光二极管，当显示某一数字，例如显示“4”时，输入端f 、g 、b 、c 必须是高电平使相应字段发光。

74LS248的输入BCD 码与输出译码之间的对应关系如表2所示。

74LS192、74LS248及数码管相应端口的连接关系如图4所示。

在计数状态下，74LS192的输出端Q 3、Q 2、Q 1、Q 0有相应的计数输出传送到译码器74LS248的输入端，经74LS248译码后的输出传送到数码管的对应输入，即可显示输入的计数脉冲数。

图2. 74LS248引脚图图3. 数码管表2. 74LS248的输入BCD 码与输出译码之间的对应关系图4. 74LS192、74LS248及数码管相应端口的连接关系三、实验内容及实验报告要求1、首先根据图4在实验板上将74LS192、74LS248及数码管的相应端口连接好。

提高实验难度和挑战性
为了不断提高自己的实践能力和创新能力，我们将尝试设计更加复杂、 具有挑战性的数字电路实验项目，如高性能计数器、可编程逻辑器件等。
THANKS FOR WATCHING
感谢您的观看
实验过程
在实验过程中，我们按照实验指导书 的要求，逐步完成了电路的搭建和调 试。首先，我们设计了计数器电路， 实现了对输入信号的计数功能。然后 ，我们设计了译码器电路，将计数器 的输出信号转换为对应的数字显示信 号。最后，我们将计数器和译码器电 路连接起来，构成了完整的计数译码 显示电路。
实验结果
经过反复的调试和优化，我们成功实 现了计数译码显示电路的功能。该电 路能够准确地对输入信号进行计数， 并将计数结果以数字形式显示出来。 同时，我们还对电路的性能进行了测 试和分析，验证了电路的稳定性和可 靠性。
实验背景
计数译码显示电路是数字系统中常用的电路之一，用于将数字信号转换为可视化的数字显示。
计数译码显示电路通常由计数器、译码器和显示器等部分组成，其中计数器用于对输入信号 进行计数，译码器用于将计数器的输出信号转换为对应的数字显示信号，显示器则用于显示 数字信号。
在实际应用中，计数译码显示电路被广泛应用于各种数字仪表、控制器和智能终端等领域。
对未来实验的展望
01
深入研究数字电路
在今后的实验中，我们将进一步深入研究数字电路的基本原理和设计方
法，探索更加高效、稳定的电路设计方案。
02 03
拓展应用领域
除了计数译码显示电路外，我们还可以将数字电路应用于其他领域，如 通信、控制、数据处理等。因此，我们将积极拓展数字电路的应用范围， 探索其在不同领域中的应用潜力。
03 实验步骤与操作
搭建计数译码显示电路

。
一、实验目的
熟悉七段数码管的结构和使用； 掌握译码器、计数器的功能和使用方法； 掌握十进制计数器的综合设计方法； 进一步熟悉使用Multisim软件设计数字电路； 培养综合小系统的设计能力。
二、实验仪器与设备 三、实验原理与参考电路
1、常用的显示器件
本实验采用发光二极管组成的七段数码管。
6D
OD 10
OE 9
3 ~LT
OF 15
5 ~RBI
OG 14
4 ~BI/RBO
74LS47D
74LS47的引脚图
A0 : A3 a~ g
Байду номын сангаас
BCD码数据输入端 译码后数据输出端
LT
测试灯输入
BI / RBO 灭灯输入/动态灭零输出
74LS47显示译码器输出低电平有效，用以驱动共阳极显示器
74LS47功能表
74ls48cc4511共阴u3abcd71126oaob13121103aabcd码数据输入端74ls47的引脚图74ls47dodoeofog1091514oc12ltrbibirbo354agltbirbo译码后数据输出端测试灯输入灭灯输入动态灭零输出74ls47显示译码器输出低电平有效用以驱动共阳极显示器74ls47功能表计数器是一个用以实现计数功能的时序逻辑部件不但可实现计数分频还可以实现运算定时延时等控制功能
multisim进行电路仿真时，一般分为4个步骤进行： 1、输入原理图 2、设置分析类型 3、运行仿真 4、观察仿真结果
计数、译码与显示电路（仿真+硬件）
计数、译码与显示电路在现代科学技术中应用非常 广泛，它由计数器、译码器和显示器件三部分组成， 包含数字电子系统的组合逻辑电路和时序逻辑电路。

•按显示器所用发光材料分为荧光数码管、半导体数码管 及液晶显示器。
3．译码显示电路 4．七段数码显示器
七段发光线段分别用a、b、c、d、e、f、g七个小写字母表示。
七段显示组合与数字对照表
5．LED数码管 半导体数码管又称LED数码管，是一种广泛使用的显示器件。 LED有两种：共阳极型和共阴极型
LED优点：亮度高、字形清晰，工作电压低（1.5~3V）、 体积小、可靠性高、寿命长，响应速度极快。
6．液晶分段数码显示器――利用液态晶体的光学特 性做成的显示器；
优点：工作电压低、耗电省和成本低廉等。
13.4.2 分段显示译码电路
1．以七段数码管为例，分段数码显示器译码电路原理： 表13.4.2 七段译码器输入输出关系
13.4 计数译码显示电路
13.4.1 七段数码显示器 13.4.2 分段显示译码电路 13.4.3 计数译码显示电路的组合
13.4 计数译码显示电路
13.4.1 七段数码显示器 1．作用：把计数器的输出状态，翻译成人们习惯的十 进制数码的字形，直观的显示出来。 2．分类： •按显示器发光段数分为七段显示或八端显示；
2．SN7449是集成七段字形译码器490A（计数器）、 SN7449 （ 七 段 译 码 器 ） 、 BS205（共阴极七段数码管） 连接组成一位十进制数的 计数译码显示电路。

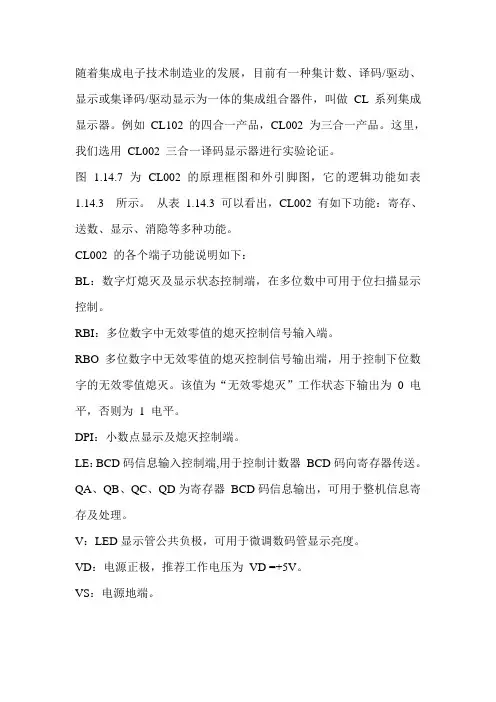

随着集成电子技术制造业的发展，目前有一种集计数、译码/驱动、显示或集译码/驱动显示为一体的集成组合器件，叫做CL 系列集成显示器。

例如CL102 的四合一产品，CL002 为三合一产品。

这里，我们选用CL002 三合一译码显示器进行实验论证。

图 1.14.7 为CL002 的原理框图和外引脚图，它的逻辑功能如表1.14.3 所示。

从表1.14.3 可以看出，CL002 有如下功能：寄存、送数、显示、消隐等多种功能。

CL002 的各个端子功能说明如下：
BL：数字灯熄灭及显示状态控制端，在多位数中可用于位扫描显示控制。

RBI：多位数字中无效零值的熄灭控制信号输入端。

RBO多位数字中无效零值的熄灭控制信号输出端，用于控制下位数字的无效零值熄灭。

该值为“无效零熄灭”工作状态下输出为0电平，否则为1 电平。

DPI：小数点显示及熄灭控制端。

LE：BCD码信息输入控制端,用于控制计数器BCD码向寄存器传送。

QA、QB、QC、QD为寄存器BCD码信息输出，可用于整机信息寄存及处理。

V：LED显示管公共负极，可用于微调数码管显示亮度。

VD：电源正极，推荐工作电压为VD =+5V。

VS：电源地端。

图 1.14.7 CL002 BCD码译码显示器
表1.14.3 CL002 逻辑功能表
集成译码显示的接线图如图1.14.9（一位显示）所示。
