-计数译码显示电路

数字电子技术实验实验6.6 计数、译码和显示电路一、实验目的1.学习计数器、译码器和七段显示器的使用方法。

2.掌握计数器、译码器和七段显示器的综合应用。

3.掌握用示波器测试计数器输出波形的方法。

二、实验任务用74LS161计数器、4511译码器、BS311201显示器各两片和74LS00一片实现一个带显示的60进制计数器。

完成表6-6-1及6-6-2测试，个位波形测试。

三、实验设备数字电路实验箱(74LS161、4511、BS311201、74LS00数字集成芯片、脉冲源)、数字万用表、示波器、导线。

四、实验原理74LS161引脚图4511引脚图七段数码管显示笔段BS311201共阴极显示器，COM接地；BS311101共阳极显示器，COM 接电源+5V 。

输入低位CC4511 BCD 码七段译码器,驱动共阴数码管BS311201集成片。

当译码器输入码超过“1001”时，译码器的输出为全为0，数码管熄灭。

译码输出输入高位74LS161逻辑符号输出高位74LS161DQ C Q B Q AQ DCBACR CPLDET EPCo输入输出端说明CR ：异步清零端，低电平有效；LD ：同步置数端，低电平有效；ET 、EP ：使能端，高电平有效；CP ：计数器时钟；D 、C 、B 、A ：数据输入端；Q D 、Q C 、Q B 、Q A ：数据输出端；Co ：进位端。

输入输出CR LD ET EP CP D C B AQ D Q C Q B Q A××××××××10×× d c b a1111××××1 1 0 ××××××1 1 ×0 ×××××0 0 0 0d c b a加计数保持保持74LS161功能表低电平有效74LS161是一个可预置的4位二进制同步加法计数器，它的计数长度是16。

计数器及其译码显示电路设计一、引言计数器及其译码显示电路是数字电路中常见的模块，广泛应用于计数、测量、定时等领域。

本文将介绍计数器及其译码显示电路的设计原理和实现方法。

二、计数器的基本原理计数器是一种能够在一定范围内按照规定的步长进行累加或累减操作的电路。

常见的计数器有二进制计数器和十进制计数器两种。

1.二进制计数器二进制计数器是指能够在二进制数字系统中进行累加或累减操作的电路。

其基本原理是通过触发器来实现数据存储和状态转移，以达到累加或累减的目的。

常见的二进制计数器有同步计数器和异步计数器两种。

同步计数器是指所有触发器都在同一个时钟脉冲下进行状态转移，因此具有较高的稳定性和精度。

异步计数器则是指每个触发器都有自己独立的时钟输入，因此具有较高的速度和灵活性。

2.十进制计数器十进制计数器是指能够在十进制数字系统中进行累加或累减操作的电路。

其基本原理是通过将二进制计数器的输出信号转换为十进制数字系统中的数字，以达到实现十进制计数的目的。

常见的十进制计数器有BCD计数器和二进制-BCD码转换器两种。

三、译码显示电路的基本原理译码显示电路是一种能够将数字信号转换为对应的字符或图形信号进行显示的电路。

常见的译码显示电路有BCD-7段译码器和BCD-10段译码器两种。

1.BCD-7段译码器BCD-7段译码器是指能够将4位二进制代码转换为对应的7段LED数字管显示信号的电路。

其基本原理是通过查表法将4位二进制代码映射到对应的7段LED数字管上，以实现数字信号到字符信号的转换。

2.BCD-10段译码器BCD-10段译码器是指能够将4位二进制代码转换为对应的10个LED 灯管显示信号的电路。

其基本原理与BCD-7段译码器相似，不同之处在于需要额外添加3个LED灯管用于表示“.”、“-”和“+”等符号。

四、计数器及其译码显示电路设计实例下面以一个4位同步二进制计数器及其对应的BCD-7段译码器为例，介绍其设计过程。

绪论数字逻辑电路是高等学校计算机科学技术专业中的一门主要的技术基础课程，它是为培养计算机科学技术专业人才的需要而设置的，它为计算机组成原理、微型机与其应用等后续课程打下牢固的硬件基础。

数字逻辑电路是一门理论性和实践性均较强的专业基础课，实验是数字逻辑电路课程中极其重要的实践环节。

通过数字逻辑电路实验可以使学生真正掌握本课程的基本知识和基本理论，加强对课本知识的理解，有利于培养各方面的能力；有利于实践技能的提高；有利于严谨的科学作风的形成。

一、常用电子仪器的使用1、示波器2、THD—4型数字电路实验箱3、万用表二、实验课的程序1．实验预习由于实验课的时间有限，因此，每次实验前要作好预习，写好预习报告。

预习的要求：a．理解实验原理，包括所用元器件的功能。

b．粗略了解实验具体过程。

c．根据实验要求，画好实验线路与数据表格。

2．实验操作每次测量后，应立即将数据记录下来，并由实验老师签字。

实验操作一般步骤：（1）在连接实验线路之前，必须保证“数字电路实验箱”所有电源关闭；（2）按所画的实验线路图连接实验线路，所用短路线必须事先用万用表检查，以减少故障点；（3）实验线路连接完成后，必须仔细检查实验线路，以保证实验线路连接无误；（4）实验线路连接正确后，接通电源，进行具体实验。

（5）如变动实验线路，必须从（1）重新进行。

故障检查方法与处理：（1）检查元器件的接入电源是否正确；（2）使实验线路处于静态，用万用表“直流电压挡”，从输入级向输出级逐级检查逻辑电平，确定故障点；（3）关闭“数字电路实验箱”电源，用万用表“欧姆挡”，检查实验线路连接是否正确，确定故障点；（4）关闭“数字电路实验箱”电源，按实验操作一般步骤（2）（3）（4）将故障排除。

3．实验报告写实验报告应有如下项目：（1）实验目的（2）实验内容（3）实验设备与元器件（4）实验元器件引脚图（5）实验步骤、实验线路与实验记录等（6）实验结果与故障处理分析、讨论和体会等（7）“思考题”要求同学在完成基本实验内容的前提下去做，并将实验内容、实验所用器件、线路、结果与分析等做副页附在实验报告最后，其副页由实验老师签字确认。

计数译码显示电路实验报告实验目的：掌握编码与解码的基本原理和技术。

设计与实现一个计数译码显示电路。

提高电子电路设计与实验能力。

实验原理：计数译码显示电路是利用数字集成电路实现的一种数字计数显示方法。

它通过计数器将输入的时钟信号转化为二进制数码输出，然后通过译码器将二进制数码转为七段数码管的控制信号，从而使得七段数码管实现相应的数字显示。

实验器材：1.CD4017计数器芯片2.CD4511译码器芯片3.七段共阳数码管4.电阻、电容、电源、开关等实验步骤：1. 将CD4017计数器芯片的1脚连接到电源Vcc，16脚连接到地GND。

2.连接计数器的时钟输入脚13和复位输入脚15到电路中适当位置，并设置相应的电源和开关。

3. 将译码器CD4511的Vcc脚和GND脚连接到电源和地，将A、B、C、D四个输入脚连接到计数器的Q0-Q3输出脚。

4.将译码器的a、b、c、d、e、f、g七个输出脚连接到七段数码管的a、b、c、d、e、f、g控制脚。

5. 连接七段数码管的共阳脚到电源Vcc。

实验结果：通过调整计数器CD4017的时钟频率、复位电平和输入信号，我们可以观察到七段数码管显示出不同的数字，从0到9循环显示。

实验分析：计数译码显示电路利用计数器进行计数和译码器进行解码，通过将二进制数码转换为七段数码管的控制信号，实现了数字的显示。

实验中需要注意选择适当的电阻、电容等元器件，以确保电路的稳定工作。

另外，对于七段数码管的显示，还可以通过连接额外的译码器和复用技术进行更复杂的显示设计。

实验总结：通过本实验，我们掌握了计数译码显示电路的基本原理与设计方法，提高了对数字集成电路的理解和应用能力。

实验结果令人满意，并加深了对数字电路的认识。

在今后的学习和实践中，我们将继续加强对电子电路设计与实验的掌握，提高自己的技术水平。

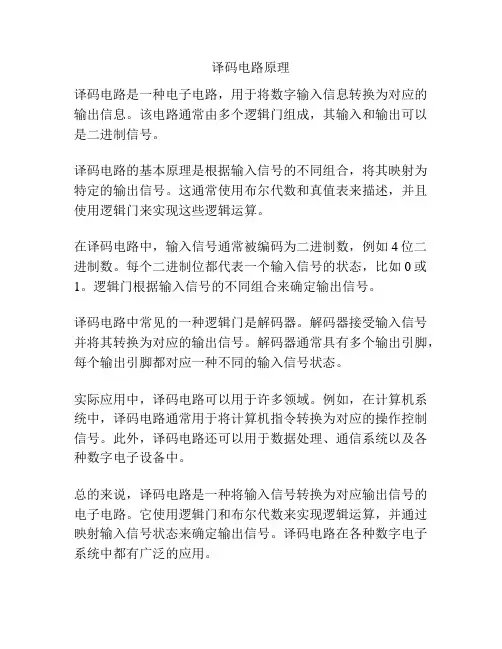

译码电路原理
译码电路是一种电子电路，用于将数字输入信息转换为对应的输出信息。

该电路通常由多个逻辑门组成，其输入和输出可以是二进制信号。

译码电路的基本原理是根据输入信号的不同组合，将其映射为特定的输出信号。

这通常使用布尔代数和真值表来描述，并且使用逻辑门来实现这些逻辑运算。

在译码电路中，输入信号通常被编码为二进制数，例如4位二进制数。

每个二进制位都代表一个输入信号的状态，比如0或1。

逻辑门根据输入信号的不同组合来确定输出信号。

译码电路中常见的一种逻辑门是解码器。

解码器接受输入信号并将其转换为对应的输出信号。

解码器通常具有多个输出引脚，每个输出引脚都对应一种不同的输入信号状态。

实际应用中，译码电路可以用于许多领域。

例如，在计算机系统中，译码电路通常用于将计算机指令转换为对应的操作控制信号。

此外，译码电路还可以用于数据处理、通信系统以及各种数字电子设备中。

总的来说，译码电路是一种将输入信号转换为对应输出信号的电子电路。

它使用逻辑门和布尔代数来实现逻辑运算，并通过映射输入信号状态来确定输出信号。

译码电路在各种数字电子系统中都有广泛的应用。

计数译码显示电路实验报告总结本次实验是关于计数译码显示电路的搭建和测试。

通过实验，我们掌握了计数器的原理和译码显示电路的工作原理，并能够正确地搭建和测试这些电路。

实验中，我们使用的计数器是74LS161，它是一种同步4位二进制计数器，能够实现递增和递减计数，并能够输出位宽为4位的计数值。

我们将其与译码显示电路74LS47相连，通过74LS47将计数器的输出值转换成7段数码管所显示的数字。

在实验前，我们先对74LS161计数器和74LS47译码显示电路的原理进行了学习和理解。

我们知道，74LS161计数器拥有一个时钟输入，通过时钟信号的触发，可以实现计数器的递增或递减。

而74LS47译码显示电路拥有四个输入端口，分别对应着四位二进制码的输出，通过译码器将输出值转换成7段数码管所显示的数字。

在搭建电路时，我们按照实验指导书中给出的电路图和连接方式进行了连接。

在连接时，我们要注意电路的接线是否正确，以免出现电路短路或开路等问题。

在实验过程中，我们进行了递增和递减计数的测试，观察数码管的显示结果。

我们发现，当计数器的计数值递增或递减时，数码管显示的数字也相应地改变。

这说明我们搭建的电路连接正确，电路能够正常工作。

在实验中，我们还进行了译码器的测试。

我们先将74LS161计数器的输出接到译码器的输入端口，然后将译码器的输出端口分别接到不同的7段数码管上，观察数码管的显示结果。

我们发现，译码器能够正确地将计数器输出值转换成7段数码管所显示的数字。

这说明我们搭建的译码器电路也正确无误。

总的来说，本次实验使我们掌握了计数器和译码显示电路的原理和工作方式，并能够正确地搭建和测试这些电路。

通过本次实验，我们不仅提高了自己的实验操作能力，也加深了对数字电路原理的理解。

计数显示电路工作原理(一)计数显示电路工作1. 提出问题我们经常会遇到计数的需求，例如餐厅服务员需要记录今天的顾客人数，或者运动员需要记录自己跑步的圈数。

而在电子系统中，我们可以采用计数显示电路来完成这种需求。

那么，什么是计数显示电路？它如何工作？2. 计数器的原理计数显示电路是由计数器和数码管构成的。

在计数器中，我们使用锁存器将计数器的输出保持住，在输入一个时钟信号时，计数器的输出就会加一。

当计数器的输出到达规定数值时，就会通过译码器驱动数码管显示对应数字。

3. 以4位二进制计数器为例3.1 输入信号我们以4位二进制计数器为例，来详细说明计数显示电路的工作原理。

计数器的输入信号是时钟信号，每次出现一个时钟信号，计数器的输出就会加一。

3.2 输出信号计数器的输出信号就是二进制数，例如：0000、0001、0010、0011……1110、1111。

3.3 锁存器为了保留计数器的输出，我们需要使用锁存器将其锁定。

锁存器是一种存储电路，它可以将一个信号保持在某个状态直到锁存器被重置。

3.4 译码器计数器输出信号为二进制数，显示器需要转化为对应的十进制数字。

这里需要用到译码器，它可以将二进制数转化为对应的十进制数字，并通过驱动电路将信号发往数码管。

3.5 数码管数码管是一种可以显示数字的元件，通过电路的驱动信号，数码管会显示出相应的数字。

4. 总结通过以上的介绍，我们可以知道，计数显示电路通过计数器、锁存器、译码器和数码管的协同工作，实现了计数和显示的功能。

在实际应用中，人们可以根据具体的需求进行改进和创新，使其应用更加灵活和智能化。

5. 实际应用计数显示电路有着广泛的应用，例如在电子秤、车辆计数等场合都可以看到其应用。

下面我们来举例说明一下实际应用。

5.1 电子秤在电子秤中，计数显示电路可以用于记录称量物品的重量。

传感器会将物品的重量转换为电信号，计数器将这个信号转换为数字，最终在数码管上显示出物品的重量值。
