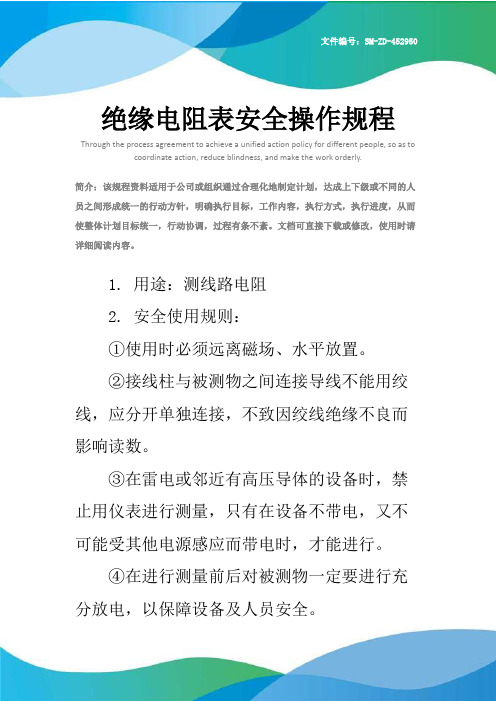

ZC25-4型绝缘电阻表使用规范指引

绝缘电阻表安全操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请
详细阅读内容。

1. 用途：测线路电阻
2. 安全使用规则：
①使用时必须远离磁场、水平放置。

②接线柱与被测物之间连接导线不能用绞线，应分开单独连接，不致因绞线绝缘不良而影响读数。

③在雷电或邻近有高压导体的设备时，禁止用仪表进行测量，只有在设备不带电，又不可能受其他电源感应而带电时，才能进行。

④在进行测量前后对被测物一定要进行充分放电，以保障设备及人员安全。

3. 管理与维护：
①仪表在不使用时放在固定的厨内，环境气温不宜太冷或太热，切忌放在污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸汽）附近。

②转动摇手柄时应由慢渐快，如指针指零时，不允许继续用力摇动，以防线圈损坏。

③应尽量避免剧烈、长期的震动，使表头轴尖、宝石受损而影响刻度指示。

这里填写您的企业名字
Name of an enterprise。

一二三四五级兆欧表安全操作规程1. 引言本文档旨在规范使用一二三四五级兆欧表的操作，以确保施工现场和操作人员的安全。

请所有使用兆欧表的人员仔细阅读并遵守本规程。

2. 安全注意事项在使用兆欧表之前，请务必注意以下几点：•在使用兆欧表之前，操作人员必须经过培训和授权，熟悉设备的操作和安全规程。

•检查兆欧表的外观，确保没有明显的损坏或异常现象。

•检查兆欧表的电源线和接地线，确保良好接触并没有断裂或破损。

•使用兆欧表前，确认测试环境的电源已关闭，并取下任何与被测电路相连的电源线。

3. 兆欧表的正确操作步骤请按照以下步骤正确操作兆欧表：3.1 准备工作•将兆欧表连接到合适的电源插座，并确保电源插座的接地正常。

•将兆欧表的电源线插入电源插座。

•检查保险丝的状态，确保保险丝的容量与被测电路的额定电流相匹配。

3.2 设置测量参数•打开兆欧表的电源开关，并等待数秒，直到仪器的各项指示灯都亮起。

•根据被测电路的要求，选择合适的测量范围和单位（如欧姆、兆欧姆等）。

•使用兆欧表的旋钮或按键设置相应的测量参数。

3.3 连接被测回路•确保被测回路的电源已关闭，并拔下电源线。

•使用兆欧表的测试线缆将被测回路与兆欧表相连。

•根据被测回路的连接方式，正确连接测试线缆的各个接点。

•注意确认连接的稳固，以避免测量结果的不准确。

3.4 进行测量•确保操作人员的手部干燥，避免接地导致电击事故。

•按下兆欧表的测量按钮，开始进行测量。

•在测量过程中，注意观察兆欧表的显示屏，并根据需要记录测量结果。

•测量完成后，松开测量按钮，并等待兆欧表的指示灯熄灭。

3.5 断开连接及关机•在测量完毕后，断开被测回路与兆欧表之间的连接。

•拔下兆欧表的电源插头，断开与电源的连接。

•关闭兆欧表的电源开关。

4. 兆欧表的维护和保养为确保兆欧表的正常工作和延长使用寿命，请进行以下维护和保养：•定期清洁兆欧表的外部表面，可使用干净的布擦拭，避免使用化学溶剂或水直接接触仪器。

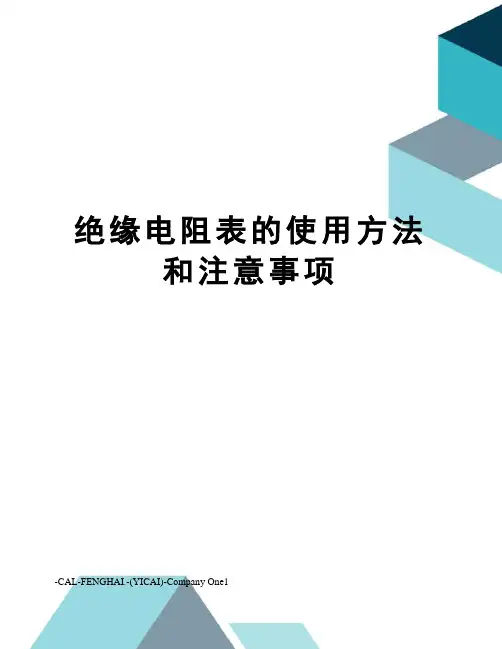

绝缘电阻表的使用方法和注意事项-CAL-FENGHAI.-(YICAI)-Company One1绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。

关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。

它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值。

根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。

常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。

它的标度尺单位是“兆欧”（MΩ）表示。

1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。

绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。

一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。

绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。

检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。

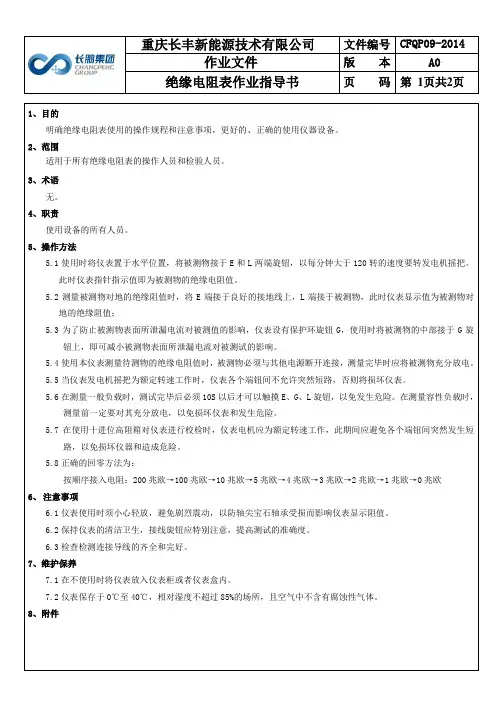

ZC25-4型绝缘电阻表操作规范
1.操作前准备
1.1 测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

1.2 对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

1.3 被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

1.4 测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

1.5 兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

2. 操作方法
2.1 正确连接兆欧表连线：“L”即线端, “E”即为地端，“G”即屏蔽端（也叫保护环）。

“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

2.2 转动绝缘电阻表手柄，至额定转速
2.3 读取测量数值。

2.4 测量结束。

3、注意事项：
一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

编制：审核：批准：
年月日年月日年月日。

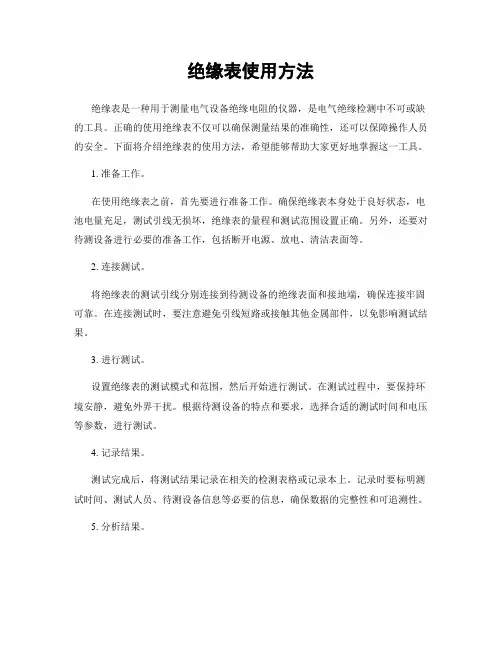

绝缘电阻表的使用步骤
1.确认被测设备或材料的电气状态，例如是否通电或处于断电状态。

2. 将绝缘电阻表与被测设备或材料相连，通常需要使用测试引
线和夹子。

3. 根据被测设备或材料的绝缘等级选择合适的测试电压，通常
为500V或1000V。

4. 打开绝缘电阻表的电源并设置测试电压，然后按下“测试”
按钮进行测试。

5. 测试完成后，读取测试结果并记录下来，通常以兆欧姆（M Ω）为单位。

6. 根据测试结果判断被测设备或材料的绝缘性能是否符合要求，如果测试结果低于规定的绝缘电阻值，则需要进行修理或更换。

7. 使用后将绝缘电阻表归位并关机，注意保持仪器的干燥和存
放在适宜的环境中。

以上就是绝缘电阻表的使用步骤，希望能对大家有所帮助。

- 1 -。

绝缘电阻表的使用步骤绝缘电阻表是一种用于测试电器和电气设备绝缘性能的仪器，它通过测量该设备中的绝缘电阻来判断其是否安全可靠。

以下是绝缘电阻表使用步骤的详细介绍。

步骤一：选择适当的量程和电压绝缘电阻表的量程和电压应选择适当的值，以确保测试数据的准确性和安全性。

根据被测试设备的额定电压等级和绝缘材料的厚度，选择合适的电压和量程，一般来说，电压越高，量程也应相应增加。

步骤二：准备测试仪器在进行测试前，需要先对测试仪器进行准备。

打开绝缘电阻表，并根据电源电压进行设置。

接下来，将测试线夹子连接到被测试设备的两个端点上，并保证良好接触。

同时确认测试仪器的接地端是否正常连接。

步骤三：开始测试开始测试前，需要先将被测试设备所有开关关闭，并断开所有功率线。

接下来，按下测试按钮，等待绝缘电阻表测量完成，在显示屏上读取测试结果。

一般来说，测试时间为1-10分钟之间。

步骤四：分析测试数据在测量完成后，需要对测试数据进行分析，查看测试结果是否符合设计规范。

如果测试数据正常，即设备的绝缘电阻足够高，则设备安全可靠。

如果测试数据异常，应及时确定故障原因，并进行修复。

步骤五：結束測試当测试完成后，应先关闭测试时使用的开关和电源，并将测试线夹子从被测试设备上拆下，接着关闭绝缘电阻表。

在结束测试前，应清洁并保护测试仪器，确保下次使用时设备状态正常。

以上就是绝缘电阻表使用步骤的详细介绍。

需要提醒的是，在使用绝缘电阻表的过程中，一定要牢记安全第一，并按照说明书上的步骤进行操作。

这样才能保证测试结果的准确性，同时保证测试人员的安全。

绝缘电阻表的使用步骤
绝缘电阻表是一种用于测试电气设备绝缘性能的测试仪器。

使用绝缘电阻表可以检测设备绝缘是否符合相关标准，保证电气设备的安全可靠运行。

下面是使用绝缘电阻表的步骤：
1.准备工作：首先需要确认被测试设备已经断开电源，并且已经除去所有的电容电荷。

同时，需要准备好绝缘电阻表和测试线。

2.选择测试模式：在使用绝缘电阻表之前，需要先选择测试模式。

一般来说，绝缘电阻表有直流测试模式和交流测试模式。

选择测试模式时需要根据被测试设备的性质和测试要求进行选择。

3.连接测试线：将测试线连接到绝缘电阻表和被测试设备的电缆或绝缘体上。

连接时需要注意将红色测试线连接到正极，黑色测试线连接到负极。

4.进行测试：在连接完成后，可以进行测试了。

不同的测试仪器操作方式略有不同，一般需要按下“测试”或“测量”按钮开始测试。

测试过程中需要保持测试线的连接不变，以免影响测试结果。

5.读取测试结果：测试完成后，可以从绝缘电阻表上读取测试结果。

测试结果一般以欧姆（Ω）为单位表示，并且需要与相关标准进行比较以确定是否符合要求。

6.记录测试结果：最后需要将测试结果记录下来，并进行分析和处理。

如果测试结果不符合要求，需要及时采取措施进行修复或更换设备，以确保电气设备的安全可靠运行。

- 1 -。

绝缘电阻表的【2 】运用办法和留意事项第1页，－共2页
第2页，－共2页 摘要：电器产品的绝缘机能是评价其绝缘利害的重要标志之一,它经由过程绝缘电阻反应出来.绝缘电阻表,又称摇表,是用来测量大电阻和绝缘电阻的专用仪器,所以我们要懂得它的运用办法和留意事项. 症结词：绝缘电阻表 运用办法 留意事项
绝缘电阻表,又称摇表或者兆欧表,是用来测量大电阻和绝缘电阻的专用仪器.它由一个手摇发电机和一个磁电式比率表两大部分组成,手摇发电机供给一个便于携带的高电压测量电源,电压规模在500～5000V 之间,磁电式比率表是测量两个电流比值的内心,由电磁力产生反感化力矩来测量电器装备的绝缘电阻值.依据其测量成果,可以简略的辨别电气装备绝缘的利害.常用绝缘电阻表的额定电压为
500V.1000V.2500V 等几种.它的标度尺单位是“兆欧”（MΩ）表示.
1 绝缘电阻表运用
绝缘电阻表有三个接线端子,一个标有“线路”或“L”的端子（也称相线）接于被测装备的导体上;另一个标有“地”或“E”的端子接于被测装备的外壳或接地;第三个标有“屏障”或“G”端子接于测量时须要屏障的电极.
1.1 绝缘电阻表选择 要精确选择额定电压适合的绝缘电阻表.绝缘电阻表的额定电压就依据被测装备的额定电压来选择,绝缘电阻表的额定电压即其内部电源的直流电压过高,可能在测试时破坏被测装备的绝缘;绝缘电阻表的额定电压过低,所测成果又不能反应工作电压感化下电气装备的绝缘电阻.一般规程划定测量额定电压在500V 以下的装备时,宜选用500～1000V 的绝缘电阻表;额定电压500V 以上时,应选用1000～2500V 的绝缘电阻表.
1.2 绝缘电阻表运用办法 ①运用前要检讨指针的“0”与“∞”地位是否精确.检讨办法是,先使
