摇表百科名片摇表摇表，是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异，人们一刻也离不开电。
在用电过程中就存在着用电安全问题，电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。
准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。
另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。
由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。

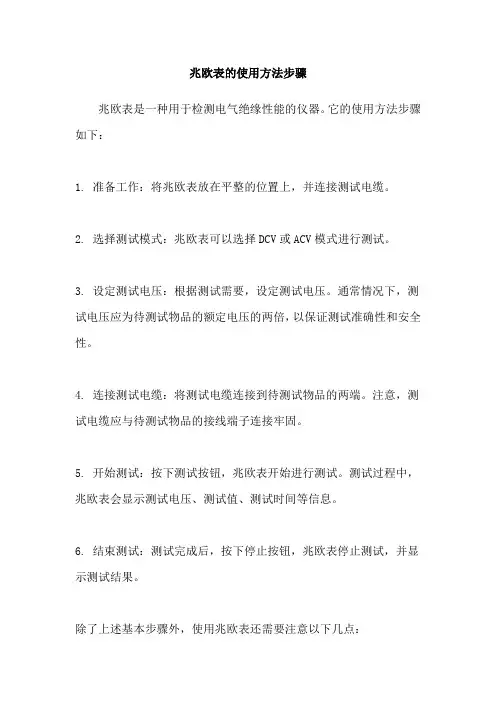

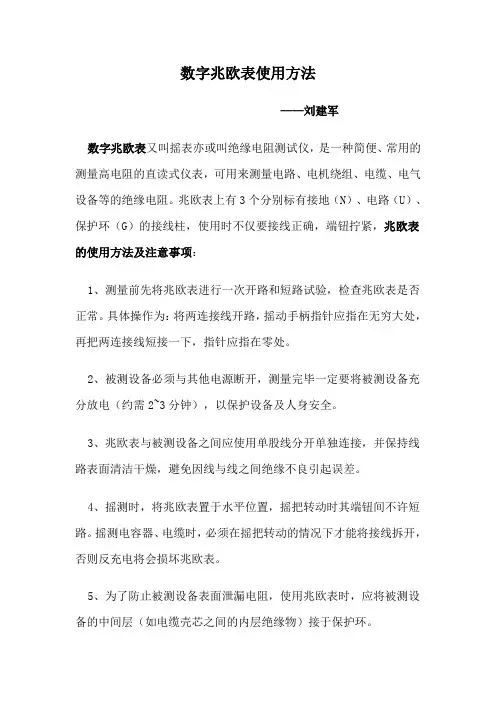

1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。
7.摇动兆欧表后,时间不要久。
仪器检测测量前检测仪表是否正常A、开机检查显示，正常显示OL；B、看档位是否可以正常转换（一般都有档位选择即电压选择）C、按下测试键检查有无相应电压输出，方法：用一台普通万用表选择直流电压最高档位，然后将表笔插入兆欧表输出端，按下兆欧表测试键观测万用表上有无相应电压值的显示；测量测量前准备工作完成后进入实地测量A、如果测量时显示OL，有可能被测电阻超出仪表测量范围可以转换档位（MΩ、GΩ，根据仪表本身功能配置来定）；B、仪表没有电压输出无法测试，可根据第一款中相关介绍进行检测；电子兆欧表多采用倍压电路，五号电池或者九伏电池供电工作时所需供电电流较大，故在不使用时务必要关机（即便有自动关机功能的建议用完后就手动关机）。
采用磁电系比率型测量机构。
绝缘电阻测试仪，又称兆欧表、摇表、梅格表。
绝缘电阻表主要由三部分组成。
第一是直流高压发生器，用以产生一直流高压。
第二是测量回路。
第三是显示。
（1）直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…直流高压的产生一般有三种方法。
第一种手摇发电机式。
目前我国生产的兆欧表约80%是采用这种方法（摇表名称来源）。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
另一个方法是用线性电流表作为测量和显示。
前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度最强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。
当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。
这样就达到了非线性的矫正。
一般兆欧表表头的阻值显示需要跨几个数量级。
但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。
从而达到在小电阻值时产生分流作用。
在高电阻时不产生分流，从而使阻值显示达到几兆欧表使用方法大全（2008最全）兆欧表使用方法大全（2008最全）兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，经常用它测量电气设备或供电线路的绝缘电阻值。
是一种可携带式的仪表，兆欧表的表盘刻度以兆欧（MΩ）为单位。
兆欧表的选用兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。
低压电气设备需使用电压低的兆欧表。
一般选择原则是：500 伏以下的电气设备选用500~1000 伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。
兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。
如有些兆欧表的读数不是从零开始，而是从1 兆欧或2 兆欧开始。
这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。
因为这种设备的绝缘电阻有有可能小于1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。
电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
兆欧表使用要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）、兆欧表引线应用多股软线，而且应有良好的绝缘；（6）、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；（7）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
使用兆欧表测量电阻时的步骤①兆欧表的选择：主要是根据不同的电气设备选择兆欧表的电压及其测量范围。
对于额定电压在500V以下的电气设备，应选用电压等级为500V或1000V的兆欧表；额定电压在500V以上的电气设备，应选用1000-2500V的兆欧表。
②测试前的准备：测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。
兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；测量前对兆欧表本身进行检查。
开路检查，两根线不要绞在一起，将发电机摇动到额定转速，指针应指在“∝”位置。
短路检查，将表笔短接，缓慢转动发电机手柄，看指针是否到“0”位置。
若零位或无穷大达不到，说明兆欧表有毛病，必须进行检修③接线：一般兆欧表上有三个接线柱，“L”表示“线”或“火线”接线柱；“E”表示“地”接线柱，“G”表示屏蔽接线柱。
一般情况下“L”和“E”接线柱，用有足够绝缘强度的单相绝缘线将“L”和“E”分别接到被测物导体部分和被测物的外壳或其他导体部分（如测相间绝缘）。
在特殊情况下，如被测物表面受到污染不能擦干净、空气太潮湿、或者有外电磁场干扰等，就必须将“G”接线柱接到被测物的金属屏蔽保护环上；以消除表面漏流或干扰对测量结果的影响。
