绝缘电阻表的使用方法

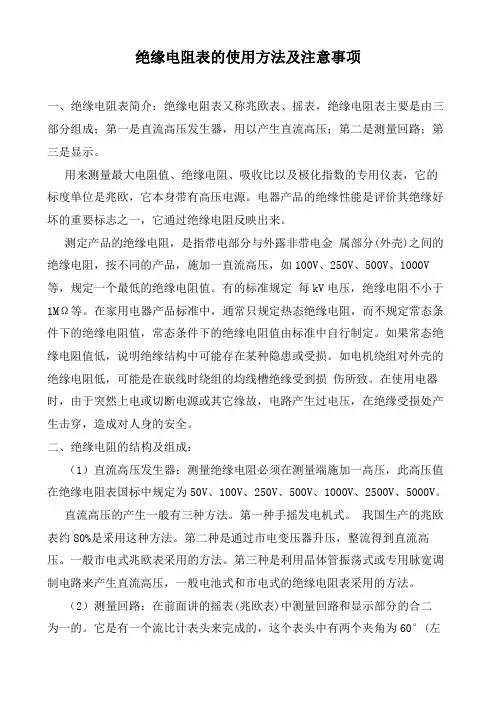

绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。

用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。

电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。

有的标准规定每kV电压，绝缘电阻不小于1MΩ等。

在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。

如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。

如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。

在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。

二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。

直流高压的产生一般有三种方法。

第一种手摇发电机式。

我国生产的兆欧表约80%是采用这种方法。

第二种是通过市电变压器升压，整流得到直流高压。

一般市电式兆欧表采用的方法。

第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。

（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。

它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。

表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

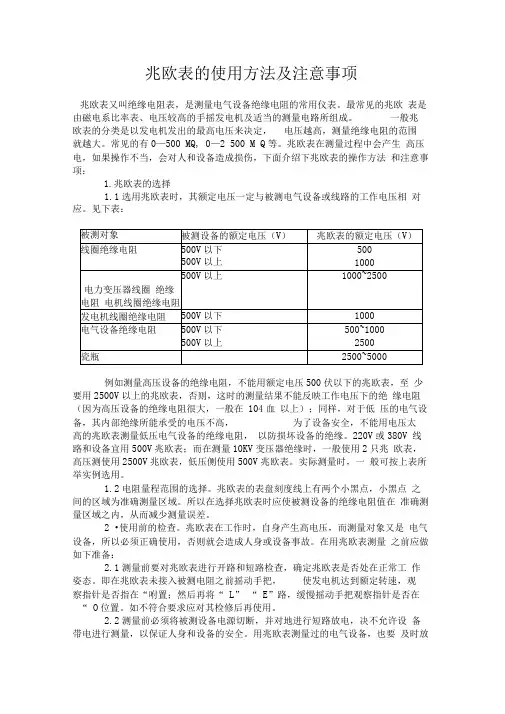

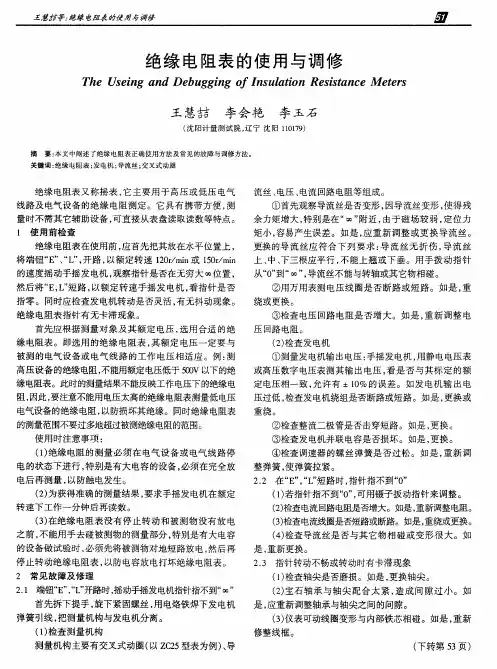

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MQ, 0—2 500 M Q等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2 •使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

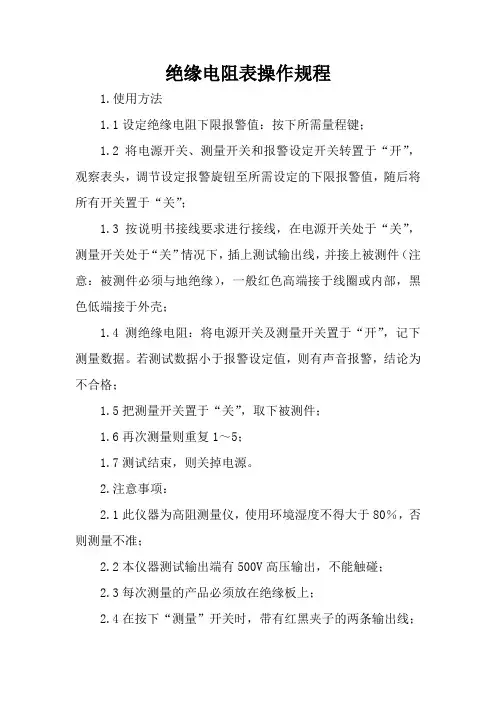

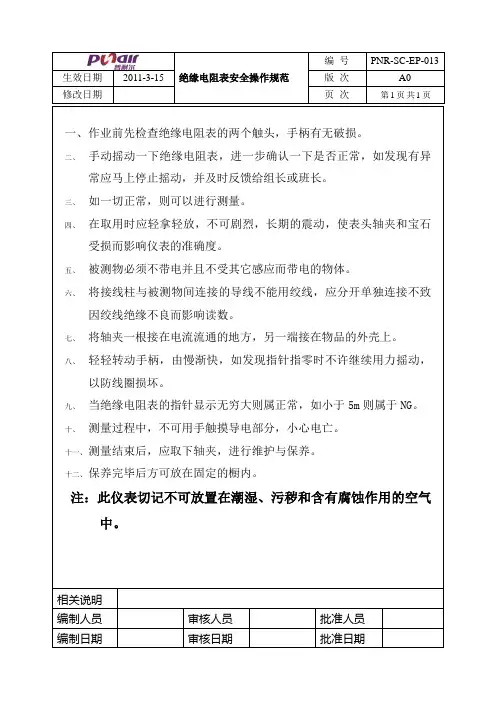

绝缘电阻表操作规程
1.使用方法
1.1设定绝缘电阻下限报警值：按下所需量程键；
1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；
1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；
1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。

若测试数据小于报警设定值，则有声音报警，结论为不合格；
1.5把测量开关置于“关”，取下被测件；
1.6再次测量则重复1～5；
1.7测试结束，则关掉电源。

2.注意事项：
2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；
2.2本仪器测试输出端有500V高压输出，不能触碰；
2.3每次测量的产品必须放在绝缘板上；
2.4在按下“测量”开关时，带有红黑夹子的两条输出线；
2.5短接不应超过3S，否则容易损坏仪器；
2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；
2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。

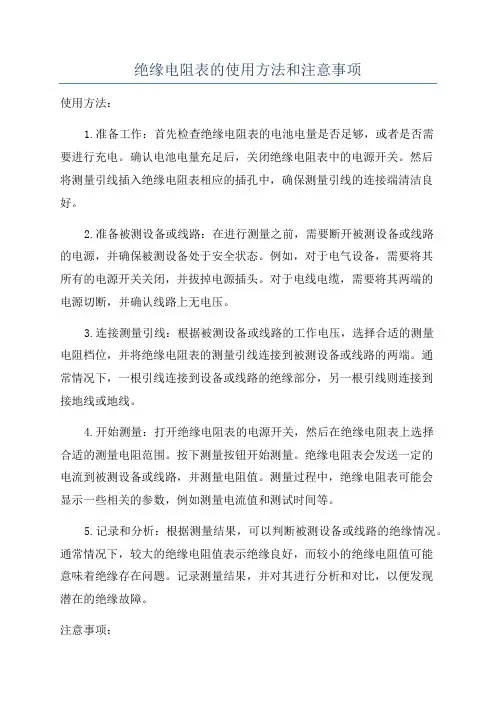

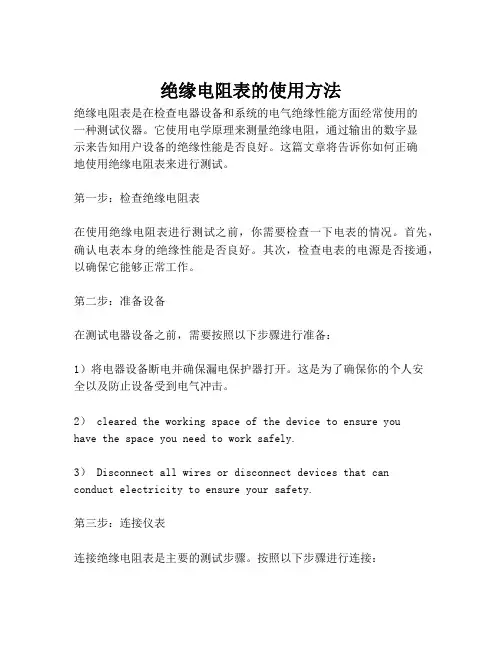

绝缘电阻表的使用方法和注意事项使用方法：1.准备工作：首先检查绝缘电阻表的电池电量是否足够，或者是否需要进行充电。

确认电池电量充足后，关闭绝缘电阻表中的电源开关。

然后将测量引线插入绝缘电阻表相应的插孔中，确保测量引线的连接端清洁良好。

2.准备被测设备或线路：在进行测量之前，需要断开被测设备或线路的电源，并确保被测设备处于安全状态。

例如，对于电气设备，需要将其所有的电源开关关闭，并拔掉电源插头。

对于电线电缆，需要将其两端的电源切断，并确认线路上无电压。

3.连接测量引线：根据被测设备或线路的工作电压，选择合适的测量电阻档位，并将绝缘电阻表的测量引线连接到被测设备或线路的两端。

通常情况下，一根引线连接到设备或线路的绝缘部分，另一根引线则连接到接地线或地线。

4.开始测量：打开绝缘电阻表的电源开关，然后在绝缘电阻表上选择合适的测量电阻范围。

按下测量按钮开始测量。

绝缘电阻表会发送一定的电流到被测设备或线路，并测量电阻值。

测量过程中，绝缘电阻表可能会显示一些相关的参数，例如测量电流值和测试时间等。

5.记录和分析：根据测量结果，可以判断被测设备或线路的绝缘情况。

通常情况下，较大的绝缘电阻值表示绝缘良好，而较小的绝缘电阻值可能意味着绝缘存在问题。

记录测量结果，并对其进行分析和对比，以便发现潜在的绝缘故障。

注意事项：1.安全第一：在使用绝缘电阻表之前，确保被测设备或线路已经断电，并且处于安全状态。

使用绝缘电阻表时要注意人身安全，避免电击等危险。

2.选择正确的测量电阻档位：根据被测设备或线路的工作电压选择合适的测量电阻范围。

选择错误的测量电阻档位可能导致测量结果不准确。

3.清洁连接端子：使用前检查测量引线的连接端子是否清洁良好，避免接触不良影响测量结果。

4.注意环境因素：绝缘电阻的测量结果可能受到环境因素的影响，例如温度和湿度等。

在测量过程中，尽量保持环境稳定，避免干扰。

5.注意操作规范：按照绝缘电阻表的使用说明书进行正确操作，避免误操作导致的损坏或故障。

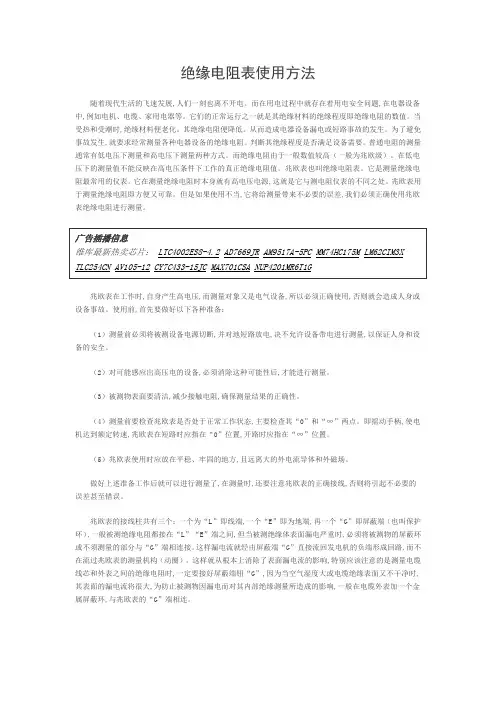

绝缘电阻表使用方法随着现代生活的飞速发展,人们一刻也离不开电。

而在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

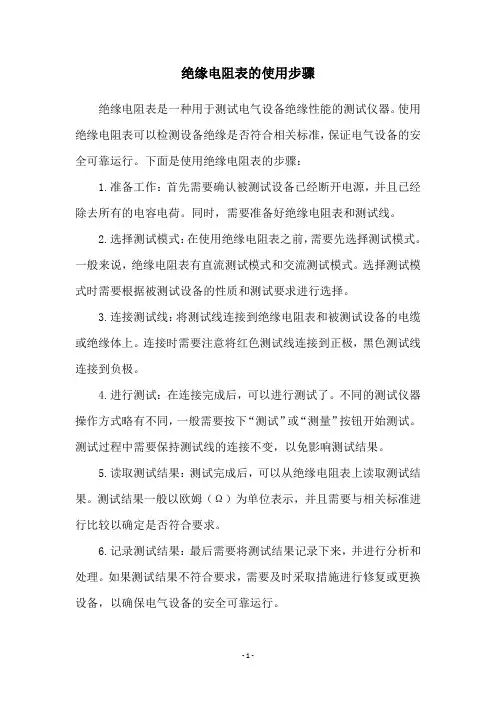

绝缘电阻表的使用步骤
绝缘电阻表是一种用于测试电气设备绝缘性能的测试仪器。

使用绝缘电阻表可以检测设备绝缘是否符合相关标准，保证电气设备的安全可靠运行。

下面是使用绝缘电阻表的步骤：
1.准备工作：首先需要确认被测试设备已经断开电源，并且已经除去所有的电容电荷。

同时，需要准备好绝缘电阻表和测试线。

2.选择测试模式：在使用绝缘电阻表之前，需要先选择测试模式。

一般来说，绝缘电阻表有直流测试模式和交流测试模式。

选择测试模式时需要根据被测试设备的性质和测试要求进行选择。

3.连接测试线：将测试线连接到绝缘电阻表和被测试设备的电缆或绝缘体上。

连接时需要注意将红色测试线连接到正极，黑色测试线连接到负极。

4.进行测试：在连接完成后，可以进行测试了。

不同的测试仪器操作方式略有不同，一般需要按下“测试”或“测量”按钮开始测试。

测试过程中需要保持测试线的连接不变，以免影响测试结果。

5.读取测试结果：测试完成后，可以从绝缘电阻表上读取测试结果。

测试结果一般以欧姆（Ω）为单位表示，并且需要与相关标准进行比较以确定是否符合要求。

6.记录测试结果：最后需要将测试结果记录下来，并进行分析和处理。

如果测试结果不符合要求，需要及时采取措施进行修复或更换设备，以确保电气设备的安全可靠运行。

- 1 -。

绝缘电阻表操作规程及注意事项1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

1.1 绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。

绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。

一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。

1.2 绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。

检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。

如果不能达到“∞”，说明测试用引线绝缘不良或绝缘电阻表本身受潮。

应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。

然后再将“L”、“E”两端子短路，轻摇发电机，指针应指在“0”位置上。

如指针不指零，说明测试引线未接好或绝缘电阻有问题。

②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。

③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。

测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。

在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。
