桥梁工程 第3篇 混凝土拱桥 第3章 拱桥的计算

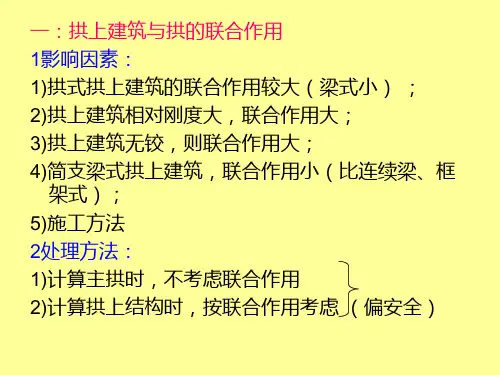

第一节概述1．拱桥与梁桥相比在受力性能上有哪三点差异？答：①竖向荷载作用下，支承处存在水平推力H，且全拱均相等②由于水平推力使拱桥截面弯矩比同截面的梁桥小③主拱主要承受弯压内力2．拱桥按拱上结构的形式可分为哪两种类型？答：分为①实腹式拱桥②空腹式拱桥3．拱桥按结构体系可分为哪两类？各自受力特点是什么？答：如下表4．拱桥按主拱圈的横截面形式可分为哪四类？答：分为①板拱桥②肋拱桥③双曲拱桥④箱形拱桥5．何谓计算矢跨比？何谓净矢跨比？答：计算矢跨比（D）：拱圈（或拱肋）的计算矢高（f）与计算跨径（l）的比值净矢跨比（D。

）：拱圈（或拱肋）的净矢高（f。

）与净跨径（l。

）的比值拱顶截面第二节拱桥的构造与设计1.何谓板拱？答：主拱圈为矩形实体截面的拱桥，称为板拱2.何谓肋拱桥？其上部结构由哪几部分组成？答：肋拱桥是由两条或多条分离的平行拱肋，以及在拱肋上设置的立柱和横梁支承的形成部分组成的拱桥，其上部结构由横系梁、立柱、横梁、纵梁及桥面板组成。

3.箱形拱的主要特点有哪五点？答：①截面挖空率大，减轻了自重②箱形截面的中性轴大致居中，对于抵抗正负弯矩具有几乎相等的能力，能较好地适应主拱圈各截面的正负弯矩变化的需要③由于是闭合空心截面，抗弯和抗扭刚度大，拱圈的整体性好，应力分布较均匀④单条肋箱刚度较大，稳定性好，能单箱肋成拱，便于无支架吊装⑤制作要求较高，吊装设备较多，主要用于大跨径拱桥4.箱形截面常用的组成方式有哪四种？各种的优缺点是什么？答：① U型肋组成的多室箱形截面优点：预制不需要顶模，吊装稳定性好缺点：浇筑顶层砼时需要侧模，安装不方便② I型肋组成的多室箱形截面优点：无需浇筑顶层砼（不需要侧模），施工工序少缺点：吊装稳定性差③箱形肋组成的多室箱形截面优点：吊装稳定性好，抗弯、抗扭刚度大缺点：吊装自重大5.实腹式拱上建筑的特点是什么？答：①构造简单②施工方便③填料数量较多④恒重大6.拱上侧墙、护拱的作用各是什么？答：侧墙的作用是承受拱腹填料及车辆荷载所产生的侧压力（推力）护拱的作用是加强拱脚段拱圈，同时便于在多孔拱桥中敷设防水层和排出积水7.空腹式拱上建筑的特点是什么？答：空腹式拱上建筑的最大特点是除了具有实腹拱上建筑相同构造外，还具有腹孔和腹孔墩，减轻了拱桥恒重，同时增加了美观性8.拱上腹孔的布置原则是什么？答：①应对称布置在靠拱脚侧的一定区段内②一般为奇数孔③腹孔构造宜统一，以便与施工和有利于腹孔墩的受力④腹拱高度应布置在主拱圈允许的高度内⑤应尽量减轻贡上建筑恒重，不使腹孔墩过分集中或者过分分散9.伸缩缝与变形缝的作用是什么？答：①符合受力图式②避免不规则开裂10．排除拱桥腹内积水有哪两个重要性？答：①避免含水量的增大，确保路面强度②防止雨水渗到主要结构内，使其发生冻胀破坏11．拱桥中铰按性质可分为哪两种类型？答：分为①永久性铰②临时性铰12．拱桥的主要设计标高有哪四个？答：①桥面标高（主要有三个：桥梁起点、终点及跨中点的桥面标高）②拱顶底面标高③起拱线标高④基底标高13．为什么说拱桥的主拱的矢跨比是拱轴设计中的主要参数之一？答：①拱桥的水平推力与垂直反力之比值，随矢跨比的减小而增大②当矢跨比减小时，拱的推力增大，反之则水平推力减小③无铰拱随矢跨比减小其弹性压缩、温度变化、混凝土收缩及墩台位移产生的附加内力越大④拱的矢跨比过大使拱脚段施工困难⑤矢跨比对拱桥的外形及周围景观的协调产生影响14．不等跨拱桥的主要受力特点是什么？在处理不等跨分孔时应注意控制的实质性问题是什么？如何作？答：不等跨拱桥的主要受力特点是：恒载产生的相邻跨的水平推力不等处理不等跨分孔时应注意控制的实质性问题是：尽量减小因恒载引起的不平衡推力对桥墩基底的偏心作用处理不等跨分孔的方法：采用不同的矢跨比；采取不同的起拱线标高；15．什么是拱轴线？什么是合理拱轴线？拱轴线的种类有哪些？各对应哪种荷载模式？答：拱轴线是拱圈横截面形心点的连线将恒载作用下的压力线作为主拱圈的设计拱轴线则称为合理拱轴线圆弧拱轴线：等静水压力；抛物线拱轴线：均布荷载；悬链线：与竖坐标成比例的荷载。

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

混凝土拱桥的设计与计算方法一、绪论混凝土拱桥是一种常见的桥梁结构形式，其独特的造型、强大的承载能力和良好的经济性受到了广泛的认可和应用。

混凝土拱桥的设计与计算方法是建造这种桥梁的重要前提，本文将详细介绍混凝土拱桥的设计与计算方法。

二、混凝土拱桥的基本结构混凝土拱桥主要由桥墩、拱肋、桥面、支座和伸缩缝等部分组成。

其中，桥墩是承载拱肋和桥面荷载的主要构件，通常采用钢筋混凝土或预应力混凝土制成。

拱肋是拱桥的主要承载构件，其形状和尺寸直接影响着拱桥的力学性能。

桥面是承载行车荷载和行人重量的部分，通常采用钢筋混凝土制成。

支座用于支承拱肋和桥面，使其能够自由伸缩和旋转。

伸缩缝则用于补偿温度变形和桥梁的变形。

三、混凝土拱桥的设计方法混凝土拱桥的设计方法通常包括以下几个步骤：1、确定桥梁跨径和净空高度桥梁跨径和净空高度是拱桥设计的最基本参数，其确定需要考虑到拱桥所处的地理环境、交通流量、车辆类型和荷载等。

一般情况下，桥梁跨径和净空高度的设计应满足规范的要求和实际使用的需要。

2、确定拱肋形状和尺寸拱肋的形状和尺寸是决定拱桥力学性能的主要因素，其设计需要考虑到拱桥的荷载和几何形状。

一般情况下，拱肋的形状可以采用圆弧形、椭圆形、抛物线形等，其尺寸则需要根据实际情况进行计算和确定。

3、确定桥墩和支座桥墩和支座的设计需要考虑到拱桥的荷载、几何形状和地基条件等。

一般情况下，桥墩的形状可以采用圆柱形、矩形、T形等，其尺寸则需要根据实际情况进行计算和确定。

支座的设计需要考虑到拱桥的伸缩和旋转，一般采用橡胶支座或滑动支座。

4、确定桥面结构桥面结构是承载行车荷载和行人重量的主要构件，其设计需要考虑到拱桥的荷载、几何形状和使用要求等。

一般情况下，桥面结构可以采用钢筋混凝土梁板、钢箱梁、钢桁架等形式。

四、混凝土拱桥的计算方法混凝土拱桥的计算方法通常包括以下几个方面：1、拱肋的内力计算拱肋的内力计算是拱桥设计的重要环节，其结果直接影响着拱桥的力学性能。

混凝土拱桥的设计与计算方法一、前言混凝土拱桥作为一种重要的桥梁类型，在现代交通建设中得到了广泛的应用。

混凝土拱桥结构简洁、美观、稳定性能好、寿命长等特点使得它成为城市道路、高速公路等重要交通工程的主要选择。

但是，混凝土拱桥的设计和计算需要考虑的因素很多，因此需要对混凝土拱桥的设计与计算方法进行深入的研究。

二、设计步骤混凝土拱桥的设计过程包括以下几个步骤：1. 确定设计参数设计混凝土拱桥的第一步是确定桥梁的设计参数，包括跨度、拱高、拱径、荷载等。

这些参数将在后续设计中起到决定性的作用。

2. 设计拱的几何形状在确定设计参数之后，需要根据桥梁跨度、荷载等参数来设计拱的几何形状。

拱的几何形状对桥梁的稳定性和荷载承载能力有着重要的影响。

设计拱的几何形状需要考虑到桥梁的美观性、经济性和结构的可行性等因素。

3. 确定混凝土材料和参数混凝土拱桥的耐久性和稳定性与混凝土的质量有着密切的关系。

因此，在设计混凝土拱桥时需要选择合适的混凝土材料和参数。

需要考虑的因素包括混凝土的强度等级、材料的密度、抗裂性能等。

4. 进行静力分析进行静力分析是设计混凝土拱桥不可或缺的一步。

静力分析可以帮助工程师确定拱的几何形状、材料和参数等，从而保证桥梁的稳定性和承载能力。

在进行静力分析时需要考虑到桥梁的荷载、自重和温度变形等因素。

5. 进行动力分析在设计混凝土拱桥时，还需要进行动力分析。

动力分析可以帮助工程师确定桥梁的自然频率和振动响应等参数。

在进行动力分析时需要考虑到桥梁的荷载、风荷载、地震荷载等因素。

6. 进行施工设计设计混凝土拱桥还需要进行施工设计。

施工设计可以帮助工程师确定桥梁的施工程序、施工工艺、施工进度等参数。

在进行施工设计时需要考虑到桥梁的施工安全、施工质量等因素。

三、计算方法混凝土拱桥的计算方法包括以下几种：1. 弹性理论计算法弹性理论计算法是一种基于弹性理论的计算方法，其优点是计算结果精度高、计算过程简单。

该方法适用于设计跨度小的混凝土拱桥。

《桥梁工程》课程教学大纲英文名称：Bridge Engineering课程编码：080720246总学时：48 实验学时：0 学分：3适用对象：道路桥梁与渡河工程专业本科四年级学生先修课程：理论力学、材料力学、结构力学、桥涵水文、结构设计原理等大纲主撰人：大纲审核人：一、课程性质、目的和任务《桥梁工程》是为道路桥梁与渡河工程专业学生讲授的一门专业必修课程，讲述桥梁设计理论和方法与及桥梁施工方法及工艺。

介绍国内外最新技术成就和信息，展望未来。

因此，本课程是一门知识面较宽、实践性较强的专业课。

设置该课程的目的是使学生了解国内外最新桥梁技术成就和信息，掌握桥梁设计与施工方法。

二、教学内容及要求第一篇总论第1章：概述授课学时：1基本要求：1-1了解桥梁的作用2-2 了解桥梁的组成和分类2-3 了解桥梁建设的成就与发展重点：桥梁的组成、分类。

难点：无第2章：桥梁的整体规划设计授课学时：1基本要求：2-1了解桥梁设计的基本原则2-2掌握桥梁平、纵、横断面设计2-3了解桥梁设计与建设程序2-4熟悉桥梁设计方案的比选重点：桥梁平、纵、横断面设计难点：桥梁设计方案的比选第3章：桥梁上的作用授课学时：4基本要求：3-1熟悉永久作用3-2熟悉可变作用3-3熟悉偶然作用3-4 熟悉作用效应组合重点：新桥规有关汽车荷载的规定难点：可变作用的计算第4章桥面布置与构造授课学时：2基本要求：4-1了解桥面铺装4-2了解桥面排水4-3了解车行道、人行道、栏杆与护栏、灯柱重点：桥面铺装、桥面排水难点：无第二篇混凝土梁桥和刚架桥第1章：概述授课学时：1基本要求：1-1了解混凝土梁桥的特点1-2了解梁桥的主要类型重点：混凝土梁桥的特点难点：无第2章：混凝土梁桥构造与设计要点授课学时：2基本要求：2-1了解简支板桥的特点2-2了解装配式简支梁桥的特点2-3掌握混凝土梁桥构造重点：混凝土梁桥构造难点：无第3章：混凝土简支梁桥的计算授课学时：5基本要求：3-1 掌握桥面板计算3-2 掌握主梁内力计算3-3 掌握横隔梁内力计算3-4 掌握挠度、预拱度计算重点：桥面板计算、主梁内力计算难点：桥面板计算第4章：混凝土悬臂体系和连续体系梁桥的计算授课学时：4基本要求：4-1 掌握结构恒载内力计算4-2 掌握箱梁剪力滞效应计算的有效宽度法4-3 掌握活载内力计算4-4 掌握预应力效应计算的等效荷载法4-5 掌握混凝土徐变次内力计算的换算弹性模量法4-6 掌握混凝土收缩次内力计算4-7 掌握基础沉降次内力计算4-8 掌握温度次内力和自应力计算4-9 掌握悬臂施工时挠度和预拱度计算重点：混凝土收缩次内力计算、基础沉降次内力计算、温度次内力和自应力计算难点：箱梁剪力滞效应计算的有效宽度法、混凝土徐变次内力计算的换算弹性模量法第5章：刚架桥简介授课学时：2基本要求：5-1 了解门式刚架桥5-2 了解斜腿刚架桥5-3 了解无缝式连续刚架桥重点：门式刚架桥、斜腿刚架桥难点：无第6章：梁式桥的支座授课学时：2基本要求：6-1了解常用支座的类型和构造6-2 熟悉支座的布置6-3 掌握支座的计算重点：常用支座的类型和构造难点：支座的计算第7章：混凝土斜弯梁桥简介授课学时：2基本要求：7-1 了解斜梁桥7-2 了解弯梁桥重点：斜弯梁桥的构造难点：斜弯梁桥的计算第8章：混凝土梁桥的施工授课学时：1基本要求：8-1 了解就地现浇的钢筋混凝土简支梁桥施工8-2 了解预制钢筋混凝土及预应力混凝土简支梁桥施工8-3 了解悬臂体系和连续体系梁桥的施工重点：钢筋混凝土简支梁桥施工、预应力混凝土简支梁桥施工难点：悬臂体系和连续体系梁桥的施工第三篇混凝土拱桥第1章：概述授课学时：1基本要求：1-1 了解拱桥的主要特点1-2 掌握拱桥的组成及主要类型重点：拱桥的主要特点、拱桥的组成及主要类型难点：无第2章：拱桥的构造及设计授课学时：2基本要求：2-1 上承式拱桥的构造及设计2-2 中、下承式拱桥的构造及设计2-3 拱式组合体系桥的构造及设计重点：上承式拱桥的构造及设计难点：拱式组合体系桥的构造及设计第3章：拱桥的计算授课学时：4基本要求：3-1 掌握上承式拱桥的计算3-2 掌握中、下承式钢筋混凝土拱桥的计算3-3 了解其他类型拱桥的计算特点重点：上承式拱桥的计算难点：中、下承式钢筋混凝土拱桥的计算第4章：拱桥的施工授课学时：1基本要求：4-1 混凝土拱桥施工方法简介4-2 上承式拱桥的有支架施工4-3 上承式拱桥缆索吊装施工4-4 中、下承式拱桥的施工4-5 拱式组合体系桥的施工要点重点：混凝土拱桥施工方法简介难点：无第四篇混凝土斜拉桥第1章：总体布置授课学时：1基本要求：1-1 了解斜拉桥的特点1-2 熟悉孔跨布置1-3 熟悉索塔布置1-4 熟悉拉索布置1-5 熟悉主要结构体系重点：拉索布置难点：无第2章：斜拉桥的构造授课学时：1基本要求：2-1了解主梁的构造2-2了解索塔构造2-3 了解拉索构造重点：主梁的构造难点：无第3章：斜拉桥的计算授课学时：2基本要求：3-1 熟悉结构分析计算图式3-2 掌握斜拉索的垂度效应计算3-3 掌握索力的初拟和调整3-4 掌握温度和徐变次内力计算3-5掌握非线性问题的计算重点：斜拉索的垂度效应计算难点：非线性问题的计算第4章：斜拉桥的施工授课学时：1基本要求：4-1 了解主梁施工方法4-2 了解索塔施工要点4-3 了解拉索施工重点：主梁施工方法难点：无第五篇桥梁墩台第1章：桥梁墩台的设计和构造授课学时：1基本要求：1-1 了解桥梁墩台的作用、组成、分类1-2 了解梁桥墩台构造1-3 了解拱桥墩台构造重点：桥梁墩台的作用、组成、分类、构造难点：无第2章：桥梁墩台计算授课学时：2基本要求：2-1 了解墩台作用及其效应组合2-2 掌握重力式桥墩计算与验算2-3 掌握桩柱式桥墩计算2-4 掌握柔性排架墩计算2-5 掌握桥台计算重点：重力式桥墩计算与验算难点：柔性排架墩计算第六篇桥梁结构分析计算机方法第1章：绪论授课学时：1基本要求：1-1 了解有限单元法1-2 掌握两个问题的基本算法重点：有限单元法难点：有限单元法第2章：简支梁桥横向分布影响线通用计算授课学时：2基本要求：2-1 了解基本原理2-2 掌握基本原理2-3 掌握计算机方法2-4 掌握总框图和源程序重点：简支梁桥横向分布影响线通用计算基本原理难点：源程序第3章：桥梁结构分析的有限元法授课学时：2基本要求：3-1了解桥梁结构分析的杆系有限元法3-2了解桥梁结构分析的内容和特点3-3了解桥梁结构分析的建模方法重点：桥梁结构分析的杆系有限元法难点：桥梁结构分析的内容和特点三、学时分配课程总学时为48，其中理论学时48，实验学时0。

计算报告目录一、结构计算分析依据 (2)二、结构计算分析 (2)2.1 拱轴系数计算 (2)2.1.1 计算标准 (2)2.1.2 材料及其数据 (2)2.1.3 上部结构计算 (2)2.2 计算分析模型 (7)2.2.1 建立模型 (7)2.2.2 材料特性 (8)2.2.3计算分析说明 (8)2.2.4 计算分析结果 (9)2.2.4.1 主拱圈承载能力极限状态承载能力计算结果 (9)2.2.4.2 主拱圈应力计算结果 (11)2.2.4.3 主拱圈抗剪验算 (14)2.2.4.4 刚度验算 (15)2.2.4.5 桥台稳定性和抗滑移验算 (15)三、结构计算分析结论 (23)一、结构计算分析依据1、交通部《公路桥涵养护规范》(JTG H11-2004)2、交通部《公路桥涵设计通用规范》(JTG D60-2004)3、交通部《公路工程技术标准》(JTG B01-2003)4、交通部《公路工程质量检验评定标准》(JTG F80/1-2004)5、交通部《公路圬工桥涵设计规范》(JTG D61-2005)6、交通部《公路桥涵地基与基础设计规范》（JTG D63-2007）7、交通部部标准《公路砖石及混凝土桥涵设计规范（JTJ022-85》8、《公路桥涵设计手册-拱桥》（上、下册），人民交通出版社，1994年9、《公路桥涵设计手册-基本资料》，人民交通出版社，1993年二、结构计算分析2.1 拱轴系数计算2.1.1 计算标准设计荷载：公路-Ⅱ级净跨径：L0=80m净矢高：f0=13.33m桥面净宽：净4.5+2×0.5m（防撞护栏）2.1.2 材料及其数据拱顶填料厚度hd=0.62m,γ4=24KN/m3拱腔填料单位重γ3=23KN/m3腹孔结构材料单位重γ2=25KN/m3主拱圈采用C40钢筋混凝土,γ1=26KN/m3,轴心抗压强度设计值fcd=18.4MPa,弹性模量E＝3.00×104MPa。
