（CMA章）
基桩钻孔取芯法
检测报告
工程名称：×××第三合同段
工程地点：×××
委托单位：×××
检测日期：2006年×月×日~2006年×月×日
报告总页数：×页
报告编号：×检（）字第（）号
合同编号：
×××检测中心
2006年×月×日
×××第三合同段
基桩钻孔抽芯检测报告
现场检测人员：
（上岗证号）
报告编写：
（上岗证号）
校核：
（上岗证号）
审核：
（上岗证号）
授权签字人：
声明: 1、本检测报告涂改、错页、换页无效；
2、检测单位名称与检测报告专用章名称不符者无效；
3、本报告无我单位“技术资格证书章”无效；
4、本报告无检测、审核、技术负责人签字无效；
5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。
（报告专用章）
????? 2006×月×日
工程概况
－、前言
受××委托，××检测中心于2006年×月×日至×月×日对××高速公路第三合同段的8根工程基桩进行了钻孔取芯检测工作。
根据委托方提供的资料，受检桩均为钻孔灌注桩，桩径×m～×m，设计桩长×m～×m，设计砼强度C25。受检桩桩号分别为×。钻芯开孔位置为桩头中心。
二、检测仪器设备及检测标准
1、检测仪器设备
本次钻孔抽芯检测采用北京探矿厂生产的XY1－100型油压钻机，101mm单动双管金刚石钻具。
2、检测标准
钻孔抽芯检测参照国家行业标准《建筑基桩检测技术规范》JGJ106－2003中的有关规定进行。
三、检测结果
现场钻孔取芯的具体情况见“钻孔取芯检测明细表”。
取芯结果详见“钻芯法检测芯样综合柱状图”及芯样照片。
四、检测结论
本次检测中，×××共8根桩均钻至持力层，桩芯连续、完整，表面光滑、胶结好、骨料分布均匀、呈长柱状，断口吻合，侧面仅见少量气孔。桩底部与基岩吻合较好，基本无沉渣。综合判断，以上8根试桩桩身完整性类别均为I类。
桩身完整性 检测报告 报告编号：S2014003 工程名称：商丘市百合谷住宅小区 检测方法：基桩钻芯法 检测单位公章：商丘公正建筑工程质量检测有限公司报送时间：2014年1月10日
工程名称：商丘市百合谷住宅小区 工程地点：商丘市长江路与中州大道交叉口西北角委托单位：省计量认证评审组 建设单位：商丘市哈林置业有限公司 设计单位：商丘市兴业建筑设计有限公司 监理单位：河南天安工程监理有限公司 勘察单位：河南华兴地质工程有限公司 施工单位：河南省天虹建设集团有限公司 主要检测人： 报告审核人： 报告批准人： 提交单位： 单位地址： 邮编： 电话： 传真： 声明： 1．本报告涂改、错页、换页、漏页无效； 2．检测单位名称与检测报告专用章名称不符者无效； 3．本报告无检测、审核、技术负责人签字无效； 4．本报告未经书面同意不得复制或作为他用；
5．如对本检测报告有异议或需要说明之处，可在报告发出后15天内向本检测中心书面提出，本检测中心将于7日内给予答复 目录 一、前言 (3) 二、工程概况 (3) 三、钻芯取样情况 (3) 四、芯样检测 (4) 五、结论 (6)
一、前言 商丘市公正建筑工程质量检测有限公司受省计量认证评审组的委托，于2014年1月02日对商丘市百合谷住宅小区的桩基础进行了钻芯检测。检测桩号为：26#-2，检测数量1根。 本次桩基钻芯设备采用长沙探矿机械厂生产的GY－1型液压钻机，直径91mm的人造金钢石钻头钻进。现场钻芯工作从2014年1月2日进场准备至2014年1月4日完成，历时3天，混凝土钻芯总进尺26.50m。 现场采取混凝土芯样4组进行了单轴抗压强度试验，混凝土芯样的选取工作由建设单位、监理单位、施工单位及商丘市建筑工程质量检测负责同志在现场共同完成。 二、工程概况 26#-2桩基类别为摩擦桩，成孔方式为钻孔灌注桩，设计桩径1.5m，设计桩长26.00m。混凝土设计标号为C30，卵石最大粒径为31.5mm，配合比为水泥：砂：卵石：水：外加剂=366:719:1253:127: 3.66，整个基桩于2014年11月15日灌注结束。 三、钻芯取样情况 依据《建筑桩基检测技术规范（JGJ106-2003）》和《钻芯法检测混凝土强度技术规程（CECS 03：2007）》对基桩进行钻芯检测。

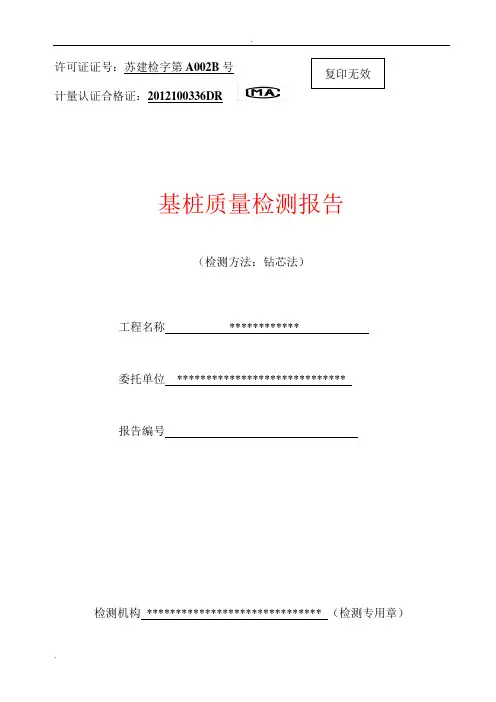

复印无效 许可证证号：苏建检字第A002B号计量认证合格证： 基桩质量检测报告 （检测方法：钻芯法） 工程名称************ 委托单位***************************** 报告编号 检测机构******************************（检测专用章）
一、概况 1．工程概况表1 二、工程地质概况
根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）: 工程地质概况表2 三、检测的目的、依据 3.1.检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 3.2检测的依据
a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 4.1.检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3 钻芯设备技术指标及要求表3 4.2.检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量
5.1受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 5.2受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 受检桩施工记录汇总表表4 5.3.检测工作量 岩芯样进尺25.0米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）； 6.1.2.岩芯饱和单轴抗压强度标准值的确定 根据参加统计的一组试样的试验值计算其平均值、标准差、变异系数、取岩芯饱和单轴抗压强度标准值为： 式中f rm—岩芯试样饱和单轴抗压强度平均值； f rk—岩芯试样饱和单轴抗压强度标准值； —统计修正系数； n—试样的个数；
许可证证号：苏建检字第A002B 号 计量认证合格证：2012100336DR 基桩质量检测报告 （检测方法：钻芯法） 工程名称 ************ 委托单位 ***************************** 报告编号 检测机构 ****************************** （检测专用章）
一、概况 1．工程概况表1
二、工程地质概况 根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）: 工程地质概况表2
三、检测的目的、依据 3.1.检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 3.2检测的依据 a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 4.1.检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3 钻芯设备技术指标及要求表3
4.2.检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量 5.1受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 5.2受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 受检桩施工记录汇总表表4 5.3.检测工作量 岩芯样进尺25.0米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： P R A 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）；
许可证证号：苏建检字第A002B 号 计量认证合格证：36DR 基桩质量检测报告 （检测方法：钻芯法） 工程名称 ************ 委托单位 ***************************** 报告编号 检测机构 ****************************** （检测专用章）
一、概况 1．工程概况表1
二、工程地质概况 根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）:
化凝灰岩强度较高，锤击声脆，局部裂隙发育，起伏较大。岩体较完整，属软岩，岩体基本质量等级为Ⅳ级。 三、检测的目的、依据 .检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 检测的依据 a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 .检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3
套使用的金刚石圆锯片应有足够刚度。 补平器和磨平机芯样试件端面的补平器和磨平机应满足芯样制作的要求。 .检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量 受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 检测工作量 岩芯样进尺米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： P R A 式中R—岩芯单轴抗压强度(MPa), P—岩芯试件的破坏荷载(N)； A—岩芯试件的截面积（mm2）； 6.1.2.岩芯饱和单轴抗压强度标准值的确定
XX工程基桩检测实施方案 （钻芯法） 编制：校核：审核： 河南地矿集团 地址：河南省郑州市南阳路56号邮政编码：450000 联系电话：传真： 电子邮箱：网址：
目录 一、工程概况 (1) 二、检测依据及执行标准 (1) 三、检测数量及桩位选择 (1) 四、检测方法的技术要点 (1) 1、仪器设备要求 (1) 2、钻芯设备安装 (2) 3、钻芯孔位置的确定 (2) 4、现场钻芯作业要求 (2) 5、芯样采集 (3) 6、检测数据分析与判定 (4) 7、基桩钻芯检测报告应包含下列内容： (4) 五、质量保证 (5) 六、安全保证措施 (6)
一、工程概况 XX工程位于XX市XX区XX大道，为框架结构，该工程设计为地下五层，地 上三十二层。本工程桩基采用人工挖孔灌注桩，共68根，桩径为?1400的桩37根、?1800的桩20根、?2000的桩5根、?3500的桩4根及?4000mm的桩2根，共5种桩径；桩身混凝土等级为C35；桩端持力层为微风化粉砂岩，其天然湿度 单轴抗压强度frp为15MPa。 根据有关规范、规程的规定，结合设计要求及本工程具体特点，河南地矿集 团对该工程基桩检测如下。 二、检测依据及执行标准 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 三、检测数量及桩位选择 本工程人工挖孔桩总桩数68根，依据规范要求采用钻芯法法进行承载力的 抽样检测。经与业主、设计、施工、监理方共同确定，暂确定检测桩数量为20根，桩编号分别为9#、19#、31#、36#、41#、44#、48#、54#、60#、64#、66#、68#，共12条，其中19#、31#桩进行桩身质量检测，其余进行承载力检测，检测 桩布置详见附图。当检测桩存在较严重质量问题时，应按要求进一步检测。 四、检测方法的技术要点 检测技术要求： 钻孔灌注桩采用钻芯法检测时混凝土龄期不得少于28天或者试件达到设计要求。钻孔数量为：桩径Ф<1.2m，钻孔数量为一桩一孔； 1.2m≤Ф≤1.6m，钻孔数量为一桩二孔；Ф>1.6m，钻孔数量为一桩三孔。 持力层的钻探深度为：每桩钻至设计要求的深度，如设计未有明确要求时， 宜钻入持力层3倍桩径，但至少不小于5m。现场钻孔作业完成后，分上、中、下 不同部位按规定采取若干组代表性砼芯样及一组岩样进行室内加工和单轴饱和抗 压强度试验，并参照检测标准综合评价其强度。 1、仪器设备要求 1.1为保证钻取芯样的真实性，钻芯设备应使用高转速和转速调节范围较广 的液压操纵钻机，钻机设备参数应符合以下规定： ⑴额定最高转速不低于790r/min；
（CMA章） 基桩钻孔取芯法 检测报告 工程名称：×××第三合同段 工程地点：××× 委托单位：××× 检测日期：2006年×月×日~2006年×月×日 报告总页数：×页 报告编号：×检（）字第（）号 合同编号： ×××检测中心 2006年×月×日
×××第三合同段 基桩钻孔抽芯检测报告 现场检测人员： （上岗证号） 报告编写： （上岗证号） 校核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明: 1、本检测报告涂改、错页、换页无效； 2、检测单位名称与检测报告专用章名称不符者无效； 3、本报告无我单位“技术资格证书章”无效； 4、本报告无检测、审核、技术负责人签字无效； 5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。 （报告专用章） ????? 2006×月×日
工程概况
－、前言 受××委托，××检测中心于2006年×月×日至×月×日对××高速公路第三合同段的8根工程基桩进行了钻孔取芯检测工作。 根据委托方提供的资料，受检桩均为钻孔灌注桩，桩径×m～×m，设计桩长×m～×m，设计砼强度C25。受检桩桩号分别为×。钻芯开孔位置为桩头中心。 二、检测仪器设备及检测标准 1、检测仪器设备 本次钻孔抽芯检测采用北京探矿厂生产的XY1－100型油压钻机，101mm单动双管金刚石钻具。 2、检测标准 钻孔抽芯检测参照国家行业标准《建筑基桩检测技术规范》JGJ106－2003中的有关规定进行。 三、检测结果 现场钻孔取芯的具体情况见“钻孔取芯检测明细表”。 取芯结果详见“钻芯法检测芯样综合柱状图”及芯样照片。 四、检测结论

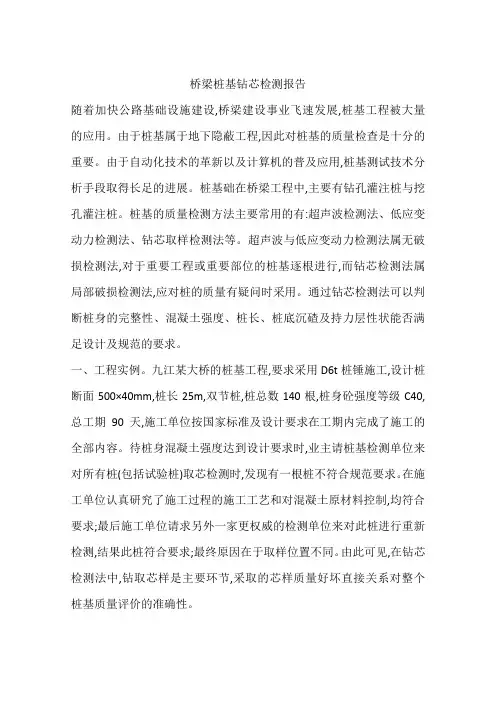

常用的桩基检测的主要方法有静载试验、钻芯法、低应变法、高应变法、声波透射法等。在桩基检测中，各个检测手段需要配合使用，利用各自的特点和优势，按照实际情况，灵活运用各种方法，才能够对桩基进行全面准确的评价。 1.什么情况下，施工前应采用静载试验确定单桩竖向抗压承载力特征值检测数量有什么要求 答：当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值： （1）设计等级为甲级、乙级的桩基； （2）地质条件复杂、桩施工质量可靠性低； （3）本地区采用的新桩型或新工艺。 检测数量在同一条件下不应少于3 根，且不宜少于总桩数的1%；当工程桩总数在50 根以内时，不应少于2 根。 2.什么情况下，施工前应采用静载试验确定单桩竖向抗压承载力特征值检测数量有什么要求 答：单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定： （1）施工质量有疑问的桩； （2）设计方认为重要的桩； （3）局部地质条件出现异常的桩； （4）施工工艺不同的桩； （5）承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩； （6）除上述规定外，同类型桩宜均匀随机分布。 3.混凝土桩的桩身完整性检测的抽检数量应符合那些规定 答：混凝土桩的桩身完整性检测的抽检数量应符合下列规定： （1）柱下三桩或三桩以下的承台抽检桩数不得少于1 根。 （2）设计等级为甲级，或地质条件复杂。成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20 根；其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10 根。 注：a.对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。抽检数量不应少于总桩数的10%。
基桩钻芯检测方案
————————————————————————————————作者：————————————————————————————————日期：
项目名称： 施工单位： 委托单位： 检测项目：基桩桩身完整性（钻芯法检测） 工程地址： 武汉市东西湖区建设工程质量检测中心2016年03月25日
目录 一、前言 (2) 二、检测依据 (2) 三、检测设备 (2) 四、检测数量及位置 (3) 五、检测要求 (3) 六、现场需配合事宜 (4) 七、安全保证措施 (5) 八、质量保证措施 (5) 九、报告提交 (5)
一、前言 网船湾小区基础形式为桩基础，采用旋挖灌注桩（桩型），桩径为800~1200mm，单桩竖向抗压承载力为2000~2900kN，单桩竖向抗拔承载力为800~1800kN，桩端持力层为强风化花岗岩，工程桩总数为300根。本中心受武汉汉桓置业有限公司委托承担本次基桩钻芯检测工作，为客观、真实、准确地反映基桩的质量情况并便于业主和监理部门在检测过程中对检测程序实施监控，特制订本方案，供有关部门参考。 二、检测依据及执行标准 结合实际委托内容与设计图纸要求，并参照以下标准中的有关规定： 1.湖北省地方标准《建筑地基基础检测技术规范》（DB42/269-2003）； 2.国家标准《岩土工程勘察规范》（GB50021-2001）（2009年版）； 3.国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 4.国家标准《建筑地基基础设计规范》（GB50007-2011）； 5.国家标准《混凝土强度检验评定标准》（GB50107-2010）； 6.国家标准《普通混凝土力学性能试验标准》（GB/T50081-2002）； 7.协会标准《钻芯法检测混凝土强度技术规程》（CECS03:2007）； 8.行业标准《建筑桩基技术规范》（JGJ94-2008）； 9.行业标准《建筑基桩检测技术规范》（JGJ 106-2014）； 10.《武汉市房屋建筑工程地基与基础若干问题技术规定》（2014.3.1实施）。 三、检测设备 为确保顺利的、保质、保量的完成检测任务，现场抽芯机具采用北京探矿机械厂生产的XY-1A型高速钻机、101mm单动双管金刚石钻具及取样器回转钻进。 根据规范，对抽检桩按一桩一孔原则在距桩中心150mm以内位置架机钻孔，并根据委托方要求，钻至桩底标高以下适当深度，借以查明实际桩身砼和桩端土的力学性质。 注：以上仪器仪表均经计量部门检定。

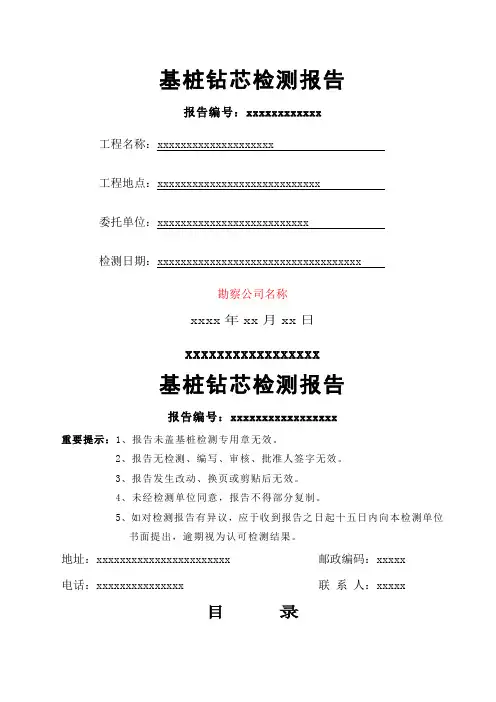

基桩钻芯检测报告 报告编号：xxxxxxxxxxxx 工程名称：xxxxxxxxxxxxxxxxxxxx 工程地点：xxxxxxxxxxxxxxxxxxxxxxxxxxxx 委托单位：xxxxxxxxxxxxxxxxxxxxxxxxxx 检测日期：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 勘察公司名称 xxxx年xx月xx日
xxxxxxxxxxxxxxxxx 基桩钻芯检测报告 报告编号：xxxxxxxxxxxxxxxxx 重要提示：1、报告未盖基桩检测专用章无效。 2、报告无检测、编写、审核、批准人签字无效。 3、报告发生改动、换页或剪贴后无效。 4、未经检测单位同意，报告不得部分复制。 5、如对检测报告有异议，应于收到报告之日起十五日内向本检测单位 书面提出，逾期视为认可检测结果。 地址：xxxxxxxxxxxxxxxxxxxxxxx 邮政编码：xxxxx 电话：xxxxxxxxxxxxxxx 联系人：xxxxx
目录 封面 ----------------------------------------------------------------- 1 重要提示------------------------------------------------------------------ 2 目录 ----------------------------------------------------------------- 3 1、前言 (4) 2、工程地质概况 (5) 3、受检桩的施工概况 (5) 4、检测标准及设备 (5) 4.1检测标准 (5) 4.2仪器设备 (5) 5、检测结果 (5) 5.1钻芯检测情况 (5) 5.2桩身砼完整性 (6) 5.3桩身砼抗压强度 (7) 5.4砼芯样抗压强度的评定 (7) 6、检测结论 (9) 7、附图表 (10)
项目名称： 施工单位： 委托单位： 检测项目：基桩桩身完整性（钻芯法检测） 工程地址： 武汉市东西湖区建设工程质量检测中心 2016年03月25日
目录 一、前言 (2) 二、检测依据 (2) 三、检测设备 (2) 四、检测数量及位置 (3) 五、检测要求 (3) 六、现场需配合事宜 (4) 七、安全保证措施 (5) 八、质量保证措施 (5) 九、报告提交 (5)
一、前言 网船湾小区基础形式为桩基础，采用旋挖灌注桩（桩型），桩径为800~1200mm，单桩竖向抗压承载力为2000~2900kN，单桩竖向抗拔承载力为800~1800kN，桩端持力层为强风化花岗岩，工程桩总数为300根。本中心受武汉汉桓置业有限公司委托承担本次基桩钻芯检测工作，为客观、真实、准确地反映基桩的质量情况并便于业主和监理部门在检测过程中对检测程序实施监控，特制订本方案，供有关部门参考。 二、检测依据及执行标准 结合实际委托内容与设计图纸要求，并参照以下标准中的有关规定： 1.湖北省地方标准《建筑地基基础检测技术规范》（DB42/269-2003）； 2.国家标准《岩土工程勘察规范》（GB50021-2001）（2009年版）； 3.国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 4.国家标准《建筑地基基础设计规范》（GB50007-2011）； 5.国家标准《混凝土强度检验评定标准》（GB50107-2010）； 6.国家标准《普通混凝土力学性能试验标准》（GB/T50081-2002）； 7.协会标准《钻芯法检测混凝土强度技术规程》（CECS03:2007）； 8.行业标准《建筑桩基技术规范》（JGJ94-2008）； 9.行业标准《建筑基桩检测技术规范》（JGJ 106-2014）； 10.《武汉市房屋建筑工程地基与基础若干问题技术规定》（2014.3.1实施）。 三、检测设备 为确保顺利的、保质、保量的完成检测任务，现场抽芯机具采用北京探矿机械厂生产的XY-1A型高速钻机、101mm单动双管金刚石钻具及取样器回转钻进。 根据规范，对抽检桩按一桩一孔原则在距桩中心150mm以内位置架机钻孔，并根据委托方要求，钻至桩底标高以下适当深度，借以查明实际桩身砼和桩端土的力学性质。 注：以上仪器仪表均经计量部门检定。
编号：NHWB- 搅拌桩抽芯检测方案 编制： 审核： 审批： 目录 1. 适用范围 2. 检测依据 3、工程概况 4. 试验前的准备工作 5. 仪器设备 6. 检测步骤和方法 7. 异常情况处理 8. 数据处理和结果判断 9. 本试验记录格式见： 1. 适用范围 本检测实施细则适用佛山市南海区新公交系统试验段五标段项目部水泥搅拌桩的钻芯检测，检测90天钻芯抗压标准值不小于1.2MPa，目前进行28天快测，一般要求28天抗压标准值不小于1.0MPa。
2. 检测依据 2.1 《建筑地基基础检测规范》（DBJ15-60-2008）； 2.2 《建筑基桩检测技术规范》（JGJ 106－2003）； 2.3 《建筑桩基技术规范》（JGJ 94－2008）； 2.4 《公路桥涵施工技术规范》（JTJ/TF50-2011）； 2.5 《岩土工程勘察规范》（GB50021-2001）。 2.6 佛山市南海新型公共交通系统试验段5标水泥搅拌桩试桩方案。 2.7 相关图纸检测要求。 3、工程概况 本工程位于佛山市南海区，工程的试车线与出入段为直径0.5米的水泥土搅拌桩软地基加固，要求单桩承载力不于75KN，数量约8200根，抽检数量0.2%，场地路面软地基固要求单桩承载力不于65KN，数量约5350根，抽检数量0.2%，现场取不同部位的桩共16根，以上两种搅拌桩均做静载和抽芯试验。 4. 试验前的准备工作 4.l 了解试验现场情况：包括检测桩的位置、道路、场地平整、水、电源及障碍物。 4.2 应按规范规定收集必要的资料并记录于《桩基钻芯检测见证签认表》，主要包括：
4.2.1 检测桩的平面位置、桩号； 4.2.2 设计、施工、监理、监督单位； 4.2.3 检测桩的设计施工资料（桩型、桩径、桩长、设计承载力）； 4.2.4 检测桩场地的工程地质资料。 4.3 对于仲裁检测或重大检测项目，或委托方有要求时，应制定检测方案。 4.4 根据现场检测具体要求，合理配置仪器设备和检测人员，并配置必要的计算工具和有关表格。 5. 仪器设备 5.1 主要仪器设备 5.1.1 XY—1A型钻机。 5.1.2 10l mm单动双管金刚石钻具。 5.2 主要仪器设备的安装 5.2.l 设备安装及钻前准备： 5.2.1.1 钻探设备的安装必须稳固、精心调平，各部固定螺栓要拧紧，传动系统要相应对线，确保施工过程不发生倾斜、移位： 5.2.1.2 钻探设备安装定位后，钻机的立轴中心、天车前缘切点与桩计划开孔中心点必须在同一条铅垂线上； 5.2.1.3 设备安装后，必须进行试运转，在确认正常后方能开钻； 5.2.1.4 应具备冲洗液循环系统，循环系统必须离开钻机塔脚0.5m以上，避免冲洗液冲湿场地而造成钻机倾斜、移位。
许可证证号：苏建检字第A002B号 复印无效 计量认证合格证：36DR 基桩质量检测报告 （检测方法：钻芯法） 工程名称************ 委托单位***************************** 报告编号 检测机构****************************** （检测专用章）
一、概况 1．工程概况表
二、工程地质概况 根据江苏省地质工程勘察院提供的《秀园西苑安置房小区项目岩土工程勘查报告》，地质概况（见表2）:
三、检测的目的、依据 .检测的目的 桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。 检测的依据 a.《建筑基桩检测技术规范》JGJ106-2003 b.《建筑工程地质钻探技术标准》JGJ87-92 c.《建筑地基基础设计规范》GB50007-2011 d.《普通混凝土力学性能试验方法》GB/T50081-2002 e.《混凝土强度检验评定标准》GBJ107-1987 f.《工程岩体试验方法标准》GB/T50266-1999 四.检测的设备、原理 .检测的设备 本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格φ108mm。钻芯设备技术指标及要求详见下表3 钻芯设备技术指标及要求表
套使用的金刚石圆锯片应有足够刚度。 补平器和磨平机芯样试件端面的补平器和磨平机应满足芯样制作的要求。 .检测原理 钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。 五、受检桩的桩号、桩位、施工记录及检测工作量 受检桩的桩号、桩位 受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页《受检桩桩位平面示意图》 受检桩的施工记录 受检桩的施工记录见表4《受检桩施工记录汇总表》。 受检桩施工记录汇总表表4 检测工作量 岩芯样进尺米，岩石芯样5组，详见《钻芯法检测芯样综合柱状图》第7～11页，芯样图片详见第12～14页。 六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价 6.1.1．桩底岩芯单轴抗压强度的确定 桩底岩芯单轴抗压强度按下列公式计算： P R A 式中R—岩芯单轴抗压强度(MPa),
桩基检测报告主要包含内容及要求有哪些？ 成桩质量检测采用基桩应力波反射法、高应变动力试验、钻孔抽芯法、超声波透射法。应根据地质条件、施工工艺、建筑桩基类别，合理选择一种或多种检测方法，确保建设工程质量。成桩质量检测数量规定如下：a 、每根桩下承台的灌注桩，抽检桩数不得少于1 根；b、一类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基工程，抽检桩数不应少于总桩数的30%，且不得少于20根；c、工程地质条件相近、成桩工艺相同、同一单位施工的其它桩基工程，抽检桩数不应少于总桩数的20%，且不得少于10根。 静载试验：确定竖向抗压、抗拔、水平承载力的极限值作为设计依据，或抽样评价工程桩的承载力是否满足设计要求。单桩竖向静载试验的检测数量不应小于总桩数的1%，且不应少于3根，工程总桩数在50根以内时不应少于2根。经工程建设各方共同确认，因试验设备或场地条件限制，无法进行承载力检测的桩基工程，必须采用钻孔抽芯法和超声波透射法两种方法进行成桩质量检测。 高应变动力试验：判定基桩的竖向承载力和评价桩身结构完整性。高应变能力试验的检测数量不小于总桩数的5%，且不少于5根。对高应变动力试验提的单桩承载力有怀疑或争议时，应采用静载试验验证，并应以静载试验的结果为准。 基桩反射波法：普查桩身结构完整性，判定桩身结构完整性质量等级。为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。对基桩反射波法检测结果有怀疑或争议时，可采用钻孔抽芯法、高应变动力试验或直接开挖进行验证。基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。 超声波透射法：检测桩身混凝土的均匀性，桩身缺陷及位置，判定桩身结构完整性。超声波透射法的检测数量不少于总桩数的30%，且不少于10根。对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同一基桩加钻孔取芯验证。 检验灌注桩桩身混凝土质量、桩身混凝土强度是否达到设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩端持力层的强度和厚度是否符合设计要求；施工记录桩长是否属实等。钻孔抽芯的检测数量不少于总桩数的10% ，且不少于5 根。对钻孔抽芯检测结果有怀疑或争议时，可在同一基桩加钻孔取芯验证。 桩基工程质量检测单位所提供的检测报告内容应包括：工程概况，工程名称、工程地点、试验日期、试验目的、检测仪器设备、测试方法和原理简介、工程地质概况、设计资料和施工记录、桩位平面图、有关检测数据、表格、曲线、试验的异常情况说明、检测结果及结论、相关人员签名加盖检测报告专用章和计量认证章。
AA市XXXXX项目工程 BB桥 桩基抽芯检测 取芯孔的填充方案 审核单位： 编制单位：XXXX建设有限公司 编制时间：二0一七年
目录 一、工程概况： (3) 二、施工准备 (3) 三、工作机理 (4) 四、主要机具和材料 (4) 五、施工工艺及质量要求 (4) 六、施工过程中的注意事项 (5) 七、材料质量要求及节约措施 (5) 八、安全生产、文明施工 (6)
一、工程概况： 本工程为城涵河道一期工程内的BB桥桥梁工程，桥梁为3跨钢筋混凝土上承式拱桥，跨径组合为：主跨36m 两端副跨各10m，两端桥墩宽度各3m+3.75m，桥梁总长69.5m。桥面总宽6m。 桥梁上部结构主拱圈底部为15cm厚拱石,腹拱圈底部为10cm厚拱石、拱石上部为钢筋砼圆弧拱板。中跨主拱圈净跨径为36m，矢高为6m，矢跨比为1/6，边跨主拱圈净跨径为10m，矢高为4m,矢跨比为1/，腹拱圈净跨径为3m和2.5m,净矢高为1.25m和1.5m。 本桥桩基为100%桩身完整性检测，原设计要求采取超声波检测，但是由于施工完成后，疏于对声测管的的保护，导致大部分声测管堵塞，无法疏通，我部通过和各个参建方沟通，同时根据《建筑基桩检测技术规范》（JGJ106-2003）和设计文件以及地方相关标准，采用抽芯法对桩基进行检测，根据《建筑基桩检测技术规范》（JGJ106-2003）之要求，采用～压力,从钻芯孔孔底往上用水泥浆回灌封闭，需对钻孔进行注浆封堵。特制定本方案。 二、施工准备 （一）准备工作内容 1.水电引入施工现场； 2.完成压浆泵、管线和排水及及泥浆池的设置； 3.安排人员作好现场保卫工作； 4.机具、人员进场； 5.所需材料－水泥及膨胀剂等外掺剂的进场； 6.设备调试； 7.开工前进行施工技术交底和安全教育。 （二）劳动力配置 根据本工程的特点,施工实行每天 1 班工作制,每班工作时间 12 小时。钻孔数量不多，因此安排一台注浆机进行注浆即可。 配置压浆泵操作人员 1 人，注浆操作人员 2-3 人，水泥浆拌制人员 3 人，施工协调指挥 1 人。
XXXX工程桩基工程竣工报告工程名称：XXXXXXXXXXXX X 建设单位：XXXXXXXXXXXXX 监督单位：XXXXXXXXXXXXX 设计单位：XXXXXXXXXXXXX 勘察单位：XXXXXXXXXXXXX 监理单位：XXXXXXXXXXXXX 施工单位：福建六建集团有限公司 福建六建集团有限公司 二〇XX年XX月XXXX日
XXXXXXXX工程桩基工程竣工报告XXXXXXXXXX(建设单位)： 由我司承建XXXXXX桩基工程于XXXX年XX月XX日开工，在各级领导的重视和关怀下，在XXXXX地产开发公司、福建XXXX建设监理有限公司、XXX建筑设计院、XXXXX勘察院、福州市XXX建设工程质量监督站的大力支持和帮助下，并经过各个配合单位的通力协作及我司领导、项目部全体员工勤奋努力工作，现已完成设计和施工合同内所约定的各项内容，并按设计施工图纸要求施工完毕，质量符合合同及国家有关施工质量验收规范规定，各项施工内业资料已收集整理完毕并装订成册，现特向贵方提交本工程竣工报告。 一、工程概况： XXXX工程桩基工程位于福州市XX路。建筑面积XXXX㎡（其中地下室建筑面积为XXXX㎡）层数为地下X层，地上XX层。本工程±0.000相当于绝对标高（罗零）XXXm，基础设计等级为甲级，桩基安全等级为XX级。结构设计使用年限为XX年。抗震设防烈度为X度。 本工程桩基础采用静压预应力管桩（带十字型桩尖）及冲（钻）孔灌注桩，设计工程总桩数为XX根（静压桩XX根、冲孔灌注桩XX根），静压桩桩径为PHC500-125-A、PHC500-100-A，采用二氧化碳气体保护电焊接桩，桩身砼强度等级C80，设计桩长约为XXm，桩端持力层选择XX层，单桩竖向承载力特征值为PHC500-125-A：XXXKN、PHC500-100-A XXXKN，单桩竖向抗拔承载力特征值为XXXKN，停止沉桩的控制原则要求以压桩力和标高双控，桩端全截面进入持力层应≥1m，桩端距离下一层面不少于2m；冲孔灌注桩桩径为φ700、φ800、φ900，采用C35水下混凝土，设计桩长约XXm，桩基选取XX层作为桩基持力层，单桩竖向承载力特征值φ700:XXXKN、φ800:XXXXKN、φ900:XXXXKN，施工时以桩底标高和进入持力层深度≥2.5m双控，采用桩端后注浆，预埋两根注浆管为内径25mm壁厚3mm的钢管，注浆采用42.5水泥，每根桩水泥用量约2～3T，压力2～3Mpa，注浆顺序遵循由外至内原则，当满足注浆总量和注浆压力均达到设计要求或注浆总量已达到设计值的75%，且注浆压力超过设计值时可终止注浆。 二、工程建设情况及子分部、主要分项工程施工管理情况 1、主要施工情况 本工程由我司承包的主要有1个子分部：桩基子分部（静压桩管芯由上部施工单位负责施工）。 桩基正式施工时间为XXXX年XX月XX日至XXXX年XX月XX日，在此期间
基桩抽芯检测报告
————————————————————————————————作者：————————————————————————————————日期： 2
1．前言! XX工程基础设计采用人工钻孔钻，XX建筑设计采用钻孔灌注桩。本工程XX基础设计采用人工钻孔钻，共218根，XX设计采用钻孔灌注桩，共18根。桩基由XX局施工完成。建设单位委托我公司对桩基工程进行了钻探取芯及桩身混凝土芯样抗压强度试验检测工作。现场检测工作的技术要求、工作量布置、工作方法等是依据《建筑地基基础设计规范》GB5007-2001、《建筑基桩检测技术规范》JGJ106-2003、《建筑桩基技术规范》JGJ94-94等规定的要求进行；现场所检测基桩由监理单位及检测单位根据现场条件，随机选定。(s2i3 2．桩基设计概况、工作量及完成情况+C|X 2.1 桩直径I4n 本工程XX桩基桩径为φ1000mm、φ1100mm；XX桩基桩径为φ1100mm。本次检测的基桩桩径见表一；XX检测23根，XX检测2根。q 2．2持力层及桩顶标高、桩长j^1h7T 桩端以中等风化板岩为持力层。桩顶标高以现场工作面为假定0米标高，桩长以抽芯所测定的实际长度。抽芯检测桩的桩顶标高、桩长详见表一。rI0$ 2.3混凝土设计强度$F[ 本工程桩身混凝土设计强度等级均为C25。M\q 2．4桩基检测工作量及任务完成情况从砼灌注至取芯日止，所检测25根桩的实际龄期详见表一。抽芯钻探始于2003年6月5日，结束于7月14日，25根桩累计进尺138.3米。afDD 表一?中国岩土联盟-- 中国岩土人的家园- 桩号桩径(mm)桩长(m)桩顶标高(m)实际龄期(天)xj>` GL-411004.8035y'8 GL-1511004.8030%c GL-2111005.5044~"Vs GL-2311005.7-5.521H GL-3211004.50373 GL-5111004.5617}R!?2 GL-6211003.95-6.124<0! GL-7411004.45-6.0319 桩基础检测报告 成桩质量检测采用基桩应力波反射法、高应变动力试验、钻孔抽芯法、超声波透射法。应根据地质条件、施工工艺、建筑桩基类别，合理选择一种或多种检测方法，确保建设工程质量。成桩质量检测数量规定如下： a 、每根桩下承台的灌注桩，抽检桩数不得少于1 根； b、一类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基工程，抽检桩数不应少于总桩数的30%，且不得少于20根； c、工程地质条件相近、成桩工艺相同、同一单位施工的其它桩基工程，抽检桩数不应少于总桩数的20%，且不得少于10根。 静载试验：确定竖向抗压、抗拔、水平承载力的极限值作为设计依据，或抽样评价工程桩的承载力是否满足设计要求。单桩竖向静载试验的检测数量不应小于总桩数的1%，且不应少于3根，工程总桩数在50根以内时不应少于2根。经工程建设各方共同确认，因试验设备或场地条件限制，无法进行承载力检测的桩基工程，必须采用钻孔抽芯法和超声波透射法两种方法进行成桩质量检测。 高应变动力试验：判定基桩的竖向承载力和评价桩身结构完整性。高应变能力试验的检测数量不小于总桩数的5%，且不少于5根。对高应变动力试验提的单桩承载力有怀疑或争议时，应采用静载试验验证，并应以静载试验的结果为准。 基桩反射波法：普查桩身结构完整性，判定桩身结构完整性质量等级。 为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。对基桩反射波法检测结果有怀疑或争议时，可采用钻孔抽芯法、高应变动力试验或直接开挖进行验证。基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。 超声波透射法：检测桩身混凝土的均匀性，桩身缺陷及位置，判定桩身结构完整性。超声波透射法的检测数量不少于总桩数的30%，且不少于10根。对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同一基桩加钻孔取芯验证。 检验灌注桩桩身混凝土质量、桩身混凝土强度是否达到设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩端持力层的强度和厚度是否符合设计要求；施工记录桩长是否属实等。钻孔抽芯的检测数量不少于总桩数的10% ，且不少于5 根。对钻孔抽芯检测结果有怀疑或争议时，可在同一基桩加钻孔取芯验证。 桩基工程质量检测单位所提供的检测报告内容应包括：工程概况，工程名称、工程地点、试验日期、试验目的、检测仪器设备、测试方法和原理简介、工程地质概况、设计资料和施工记录、桩位平面图、有关检测数据、表格、曲线、试验的异常情况说明、检测结果及结论、相关人员签名加盖检测报告专用章和计量认证章。 目录 1.适用范围 (3) 2.设备 (3) 2.1 (3) 2.2 (3) 2.3 (3) 2.4 (3) 2.5 (3) 2.6 (3) 3.现场操作 (4) 3.1 (4) 3.2 (4) 3.3 (4) 3.4 (4) 3.5 (4) 3.6 (4) 3.7 (5) 3.8 (5) 3.9 (5) 3.10 (5) 4.芯样试件截取与加工 (5) 4.1 (5) 4.2 (5) 4.3 (6) 5.芯样试件抗压强度试验 (6) 5.1 (6) 5.2 (6) 5.3 (6) 5.4 (6) 5.5 (7) 6.检测数据的分析与判定 (7) 6.1 (7) 6.2 (7) 6.3 (7) 6.4 (7) 6.5 (7) 6.6 (8) 6.7 (9) 附图表： 名称编号 建筑物与勘探点平面位置图No.01 1.适用范围 本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。 2.设备 2.1 钻取芯样宜采用液压操纵的钻机。钻机设备参数应符合以下规定： （1）额定最高转速不低于790r/min。 （2）转速调节范围不少于4档。 （3）额定配用压力不低于1.5Mpa。 2.2 钻机应配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和捞取松软渣样的钻具。钻杆应顺直，直径宜为50mm。 2.3 钻头应根据混凝土设计强度等级选用合格粒度、浓度、胎体硬度的金刚石钻头，且外径不宜小于100mm。钻头胎体不得有肉眼可见的裂纹、缺边、少角、倾斜及喇叭口变形。 2.4 水泵的排水量应为50～160L/min，泵压应为1.0～2.0Mpa。 2.5 钻切芯样试件用的锯切机应具有冷却系统和牢固夹紧芯样的装置，配套使用的金刚石圆锯片应有足够刚度。 2.6 芯样试件端面的补平器和磨平机应满足芯样制作的要求。桩基础检测报告
建筑基桩检测技术规范7钻芯法
