哈尔滨供暖设计热负荷

哈尔滨供暖标准哈尔滨作为东北地区的重要城市，冬季气温极低，供暖问题一直备受关注。

为了保障市民的生活质量，哈尔滨市政府制定了严格的供暖标准，以确保供暖设施的安全和供暖效果的稳定。

首先，哈尔滨供暖标准要求供暖设施必须经过严格的安全检测和认证。

供暖锅炉、管道、散热器等设施必须符合国家标准，并且定期进行安全检查，确保不存在漏水、漏气、煤气泄漏等安全隐患。

只有通过检测认证的供暖设施才能投入使用，以保障市民的生命财产安全。

其次，哈尔滨供暖标准规定了供暖系统的运行参数。

供暖锅炉的燃烧效率、供热水温度、供热面积等参数都有严格的要求，以确保供暖系统的能效和供暖效果。

同时，供暖管道的保温层厚度、散热器的散热面积等也都有详细的规定，以保证供暖系统的稳定运行和供热效果。

此外，哈尔滨供暖标准还对供暖服务的质量提出了要求。

供暖单位必须保证供暖时间的稳定，不能出现因为设备故障或其他原因导致的停暖现象。

同时，供暖单位必须建立健全的服务体系，及时响应用户投诉，解决用户反映的供暖问题，确保市民温暖过冬。

总的来说，哈尔滨供暖标准是为了保障市民的生活质量和安全，对供暖设施、运行参数和服务质量都有严格的要求。

只有严格执行供暖标准，才能确保供暖系统的安全稳定运行，让市民温暖过冬。

在实际执行中，哈尔滨市政府还加强了对供暖单位的监督检查，对违反供暖标准的行为进行严厉处罚，以确保供暖标准的有效执行。

同时，市民也要增强自我保暖意识，合理利用供暖设施，做好保暖措施，共同营造温馨的冬季生活环境。

总之，哈尔滨供暖标准的制定和执行，对于保障市民的生活质量和安全至关重要。

只有严格执行供暖标准，才能让哈尔滨的冬季温暖而舒适。

希望哈尔滨的供暖标准能够不断完善，为市民营造更好的生活环境。

采暖热负荷指标范围
采暖热负荷指标是设计和计算供暖系统时的重要参数，它指的是在规定的设计条件下，为保持室内温度达到舒适标准，单位建筑面积所需的热量。

在北方地区，民用建筑采暖热负荷指标一般按照室内外温差、建筑物保温性能、气候条件等因素综合确定。

1.对于全天连续供暖的住宅建筑，一般可取50W/平方米作为基础热
指标。

2.考虑到间歇供暖、户间传热以及其他修正因素后，实际应用时可
能需要乘以1.2的间歇供暖修正系数和1.8的户间传热修正系数等，这样得到的结果可能接近100W/平方米左右。

3.在特定室外计算温度条件下（例如室外-9°C，室内18°C），可
能会有更高的热负荷需求。

4.根据不同地区的实际情况和节能建筑的要求，实际的采暖热负荷
指标可能会有所不同，比如在北京，针对节能建筑，在特定条件下（室外平均-1.6°C，室内保证16°C）的规定平米指标可以低至约20.6瓦/平方米（相当于每平方米20.6W）。

因此，采暖热负荷指标范围通常介于基本的50W/平方米到考虑多种修正因素后的100W/平方米或以上，具体数值需根据建筑设计、地域气候特征以及节能要求等多种因素来精确计算。

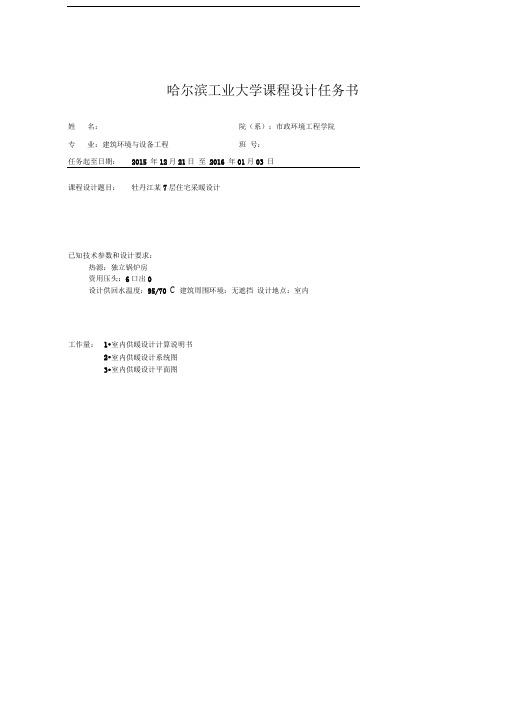

哈尔滨工业大学课程设计任务书姓名：院（系）：市政环境工程学院专业：建筑环境与设备工程班号：任务起至日期：2015 年12月21日至2016 年01月03 日课程设计题目：牡丹江某7层住宅采暖设计已知技术参数和设计要求：热源：独立锅炉房资用压头：6口出0设计供回水温度：95/70 C 建筑周围环境：无遮挡设计地点：室内工作量：1•室内供暖设计计算说明书2•室内供暖设计系统图3•室内供暖设计平面图工作计划安排：12月21日一—22 日热负荷计算12月23日一—24 日绘制系统图12月25日一—27 日水力计算12月28日一—30日绘制平面图12月31日一—2日整理设计说明书同组设计者及分工:指导教师签字_______________________教研室主任意见：年月日教研室主任签字年月日目录一、设计题目 ............................................ 1.二、原始资料 ............................................ 1.三、热负荷计算 .......................................... 1.1.有关的气象资料 (1)2.计算热负荷....................................... 2.3.建筑物供暖热指标计算 (3)四、系统布置及散热器选择 (6)五、水力计算 ............................................ 7.六、选择系统的附属设备和器具 (8)七、附表及附图 .......................................... 9.围护结构耗热量计算表 (10)散热器计算表 (11)系统简图 (12)水力计算表 (13)管路压力平衡分析图 (14)八、参考书目及资料 ...................................... 1.5室内米暖系统课程设计说明书一、设计题目牡丹江某7层住宅建筑采暖课程设计二、原始资料1.建筑物修建地区：牡丹江2.公建资料：建筑物平面图(见附图一)其他资料：热源：独立锅炉房；资用压头：60000Pa设计供回水温度:95/70C;建筑周围环境：室内，无遮挡。

相对湿度%大气压(Pa)74%100150楼号总层数总高度(m)总面积(m2)热负荷(KW)新风热负荷总热负荷(KW)热指标(w/m2)1号楼417.42003.773.8997.61171.585.59Q j K F t n t wn αQ哈尔滨某办公楼采暖热负荷 热负荷计算书_工程信息及计算依据一.工程概况工程名称哈尔滨某办公楼采暖热负荷工程编号XJGC001建设单位房地产开发公司设计单位设计院工程地点黑龙江-哈尔滨工程总面积(m2)2003.70工程总热负荷(KW)171.50工程热指标(w/m2)85.59编制人周唱唱校对人岳星佐日期2011年12月22日二.室外参数采暖计算温度 ℃空调计算温度 ℃冬季平均风速 m/s-26-293.8三.建筑信息四.计算依据1.通过围护结构的基本耗热量计算公式Q j = aFK(t n - t wn )—基本耗热量,W —传热系数,W/(㎡·℃)—计算传热面积,㎡—冬季室内设计温度,℃—采暖室外计算温度,℃—温差修正系数2.附加耗热量计算公式Q = Q j (1 + βch + βf + βlang ) ·(1 + βfg )—考虑各项附加后，某围护的耗热量Q j βch βf βlang βfgQ Cp p wn V t n t wnL0l1 b m —某围护的基本耗热量—朝向修正—风力修正—两面外墙修正—房高附加3.冷风渗透计算Q = 0.28·C P·p wn·V·(t n - t wn)—通过门窗冷风渗透耗热量，W—干空气的定压质量比热容=1.0056kJ/(kg·℃)—采暖室外计算温度下的空气密度，kg/m3—渗透冷空气量，m3/h—冬季室内设计温度，℃—采暖室外计算温度，℃（1）通过门窗缝隙的冷风渗透耗热量计算V = L0·l1·m b—在基准高度单纯风压作用下，不考虑朝向修正和内部隔断的情况时,每米门窗缝隙的理论渗透冷空气量，m3/(m·h)L0 = a1 · (p wn · v02/2)ba1—外门窗缝隙渗风系数，m3/(m·h·Pa b)当无实测数据时，可根据建筑外窗空气渗透性能分级标准采用v0—基准高度冬季室外最多方向的平均风速，m/s—外门窗缝隙长度，应分别按各朝向计算，m—门窗缝隙渗风指数，b ＝ 0.56～0.78。

设计计算说明书引言：本文首先根据基本设计资料计算了哈尔滨--平安大厦裙楼负一层到地面三层的热负荷，然后根据热负荷及建筑物的形式等条件，进行经济比较分析，采用散热器采暖系统，选择布置了供暖管网系统——机械双管同程式系统。

绘制出了该系统的平面图和系统图，还对该系统进行了水力计算，选择管径和流速，使管网系统较好地符合了水力平衡要求。

最后还计算了散热器的片数，并布置了散热器。

一、工程概况及基本设计资料1、本工程为哈尔滨——平安大厦，地处哈尔滨市区中心。

其建筑面积为46567平方米，建筑高度50.25米。

地下一层为超市和设备用房，地面共13层，1~~3层为商业用房，4—13层为居民住房。

裙楼集中供热900KW，主楼集中供热12 84 KW。

建筑物各层计算层高：负一层:4.5一层：4.5m 二层：4.5m 三层：4.5m（一）设计参数及设计依据本供暖工程设计系统分为三部分：1.负一层及裙房（一至三层）供暖设计，采用上供下回同程式散热器采暖系统，供回水温度分别为95℃，70℃。

2.主楼住宅（四至十三层）供暖设计采用下供下回低温地板辐射采暖；热源来自供暖房的换热器。

（二）设计依据采暖通风与空气调节设计规范GB50019-2003（三）采暖热负荷及系统阻力本工程建筑面积：44500平方米，计算热负荷：Q=2300kW。

采暖热负荷指标：51.6W/平方米。

系统阻力为20kPa。

其中：散热器采暖系统：本子工程散热器采暖建筑面积：19500平方米，计算热负7荷：Q=900kW。

bb7 面积热指7标为45w/m2.体积热指标为9w/(m3.℃)总的压力损失为8Kpa.2、围护结构条件①、外墙： K=0.6 W/㎡℃②、内墙： K=1 W/㎡℃③、地板：直接铺在土壤上的不保温地面根据划分地带法计算=0.47 W/㎡℃ =0.23 W/㎡℃ =0.12 W/㎡℃ =0.07 W/㎡℃⑤、外窗：外窗传热系数：K=0.67 W/㎡℃外窗缝隙的计算长度：L=12m⑥、外门：M—2外门传热系数：K=1.5W/㎡℃外门缝隙的计算长度：L=8m3、气象条件哈尔滨冬季室外采暖室外计算温度 = -26℃北京市冬季室外平均风速= 4.8m/s4、设计要求室内计算温度办公室： =20℃ 走廊：=16℃ 楼梯=16℃校核最小传热热阻：外墙最小传热热阻为0.9，实际传热热阻为1.6，满足计算设计要求.二、热负荷计算1、围护结构传热耗热量计算2、冷风渗透耗热量计算冷风渗透耗热量：冷风渗透耗热量：3、外门冷风侵入耗热量计算外门冷风侵入耗热量： W4、耗热量修正先进行朝向和风向修正，在进行高度修正5、房间总耗热量计算计算结果在附表中。

设计说明一．工程概况：本工程为哈尔滨市某三层办公楼及宿舍的建筑，建筑总供暖面积约2400平方米，系统与室外管网连接，该工程采用接外热网机械循环上供下回式热水供暖系统，单管顺流同程式。

二．设计依据：[1]《采暖通风与空气调节设计规范》GB5076-2012[2]《严寒、寒冷地区居住建筑节能设计规范》-2010 三．设计参数：（1）室外气象参数：采暖室外计算温度为t w=-24.2℃,冬季大气压力100.15kpa,冬季室外最多风向平均风速4.8m/s，冬季室外平均风速为V w=2.8m/s.室内设计温度由《实用供热空调设计手册》中表4.1-1可以查得本设计所用到的民用建筑供暖室内计算温度，整理后列入下表：表2.1 不同房间供暖室内计算温度（2）采暖设备要求和特殊要求散热器要求散热性能好，金属热强度大，承压能力高，价格便宜，经久耐用，使用寿命长。

故选用四柱760型散热器。

（3）维护结构的传热系数表2.2维护结构的传热系数四．供暖热负荷计算对于本居民楼的热负荷计算只考虑维护结构传热的耗热量和冷风渗透、冷风侵入引起的耗热量，人员、灯光等得热作为有利因素暂不考虑在热负荷计算当中。

1.房间维护结构传热耗热量计算维护结构稳定传热时，基本耗热量可按下式计算：Q1=KF(t w-t w＇)a冷风渗透耗热量按下式计算：Q2=0.278Vρw C p(t w-t w＇)在工程设计中，六层或六层以下的建筑物计算冷空气的渗入量时主要考虑风压的作用，忽略热压的影响。

而超过六层的多层和超高层建筑物，则应综合考虑风压和热压的共同影响。

《采暖规范》规定：宜按下列规定的数值，选用不同朝向的修正率北、东北、西北0～10%；东南、西南-10%～15%东、西-5%；南-15%～30%选用上面朝向修正率时，应考虑当地冬季日照率小于35%的地区。

在本民用建筑中计算热负荷取北面朝向修正率：10%；南面朝向修正率：-30% 西面朝向修正率：-5% 东面朝向修正率：-5%《采暖规范》规定：民用建筑和工业辅助建筑（楼梯间除外）的高度附加率，当房间高度大于4m时，没高出1m应附加2%，但总附加率不大于15%.在本民用建筑中房间高度小于4m,故不考虑高度附加。

哈尔滨某小区换热站设计计算书小区建筑面积为10万平米，均为32层高层，采用低温辐射采暖，一次网温度110/700C 。

采暖热负荷为 Q=q h A C *10-3KW=10*45*10000*10-3=4500KW 。

建筑为32层高层，所以分为高中低三区低区：1-11层，负荷为Q 1=Q/32*11=1547KW中区：12-22层，负荷为Q 2=Q/32*11=1547KW高区：23-32层，负荷为Q 3=Q/32*10=1406KW供给该换热站的一次网温度为110/700C ，用户处采用低温辐射采暖，二次网热水运行参数为450C/350C 。

一、换热器的选择与计算根据设计原则及该换热站的情况，选择板式换热器。

低中高区分别设置两台换热器，按照规范低区：Q=1547*0.7=1083 1083*2>1083*1.1，符合要求。

中区：Q=1547*0.7=1083 1083*2>1083*1.1，符合要求。

高区：Q=1406*0.7=984 984*2>1406*1.1，符合要求。

纯逆流情况对数平均温差：0max min p maxmin(11045)(7035)48.46C 11045ln ln 7035t t t t t ∆-∆---∆===∆--∆F=Q/(K Δt β)，板式换热器传热系数K=4500W/（m 2℃）低区：F= 1083/(4500*10-3*0.8*48.46)=6.21 m 2选则BR0.23-A中区：F= 1083/(4500*10-3*0.8*48.46)=6.21 m 2选则BR0.23-A高区：F= 984/(4500*10-3*0.8*48.46)=5.64 m 2选则BR0.23-A二、水泵的选择与计算每个分区均设置三台循环泵，一台备用。

1、每台循环水泵流量12c*g h Q G t t =-、（）=1083/(4.1868*(45-35))=25.87kg/s=93.12 m 3 /h 3c*g h Q G t t =-（）=984/(4.1868*(45-35))=23.50kg/s=84.61m 3 /h低中区每台循环泵的流量为G 1、2’=1.1*93.12=102.43 m 3 /h高区每台换热器循环水流量为G 3’=1.1*84.61=93.07m 3 /h2、每台循环水泵的扬程低区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（33*2+40*2）*300*1.5*10-3*0.1+2）=22.63m中区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（66*2+40*2）*300*1.5*10-3*0.1+2）=25.89m高区：)(1.1321p p p H ∆+∆+∆==1.1*（6+6+（96*2+40*2）*300*1.5*10-3*0.1+2）=28.86m3、循环水泵的选择根据计算出的循环水泵的流量和扬程，在泵的产品样本中选取工作点在高效区的泵的型号。
