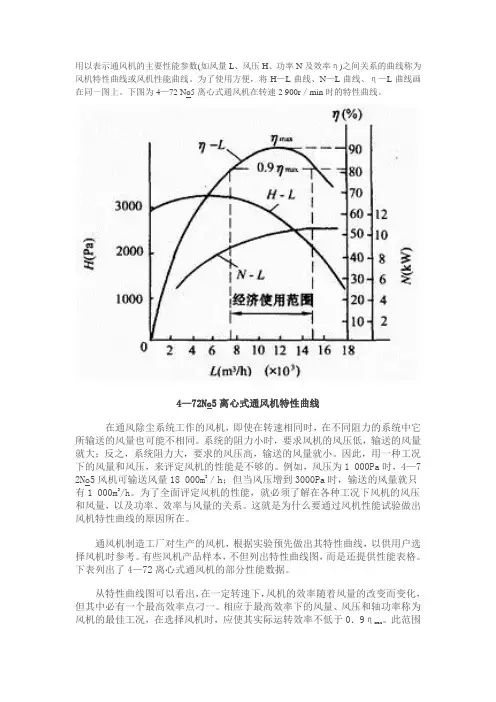

用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。
4—72No5离心式通风机特性曲线在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。
因此，用一种工况下的风量和风压，来评定风机的性能是不够的。
例如，风压为1 000Pa时，4—7 2No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。
为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。
有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。
下表列出了4—72离心式通风机的部分性能数据。
从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为。
此范围风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax称为风机的经济使用范围。
下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。
4—72 型离心式通风机性能表(摘录)正确选择风机，是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机；选择的风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下：1．根据被输送气体的性质，选用不同用途的风机。
轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。
本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。
关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3 V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()m inrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。
第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率 和转速n 等。
（一）风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积，亦称体积流量（无特殊说明时均指在标准状态下），单位为,或。
（二）风机(实际)全压H f与静压H s通风机的全压H t是通风机对空气作功，消耗于每1m3空气的能量（N·m/m3或Pa），其值为风机出口风流的全压与入口风流全压之差。
在忽略自然风压时，H t用以克服通风管网阻力h R和风机出口动能损失h v，即H t=h R+h V,4—4—1克服管网通风阻力的风压称为通风机的静压H S，PaH S=h R=RQ24-4-2因此H t=H S+h V4-4-3(三）通风机的功率通风机的输出功率（又称空气功率）以全压计算时称全压功率N t，用下式计算：N t=H t Q×10-3 4—5—4用风机静压计算输出功率，称为静压功率N S，即N S=H S Q×10—3 4-4-5因此，风机的轴功率，即通风机的输入功率N（kW）,4—5—6或4-4-7式中ηt、ηS分别为风机折全压和静压效率。
设电动机的效率为ηm,传动效率为ηtr时，电动机的输入功率为N m,则4-4-8二、通风系统主要参数关系和风机房水柱计（压差计）示值含义掌握矿井主要通风机与通风系统参数之间关系，对于矿井通风的科学管理至关重要。
为了指示主要通风机运转以及通风系统的状况，在风硐中靠近风机入口、风流稳定断面上安装测静压探头，通过胶管与风机房中水柱计或压差计（仪）相连接，测得所在断面上风流的相对静压h。
在离心式通风机测压探头应安装在立闸门的外侧。
水柱计或压差计的示值与通风机压力和矿井阻力之间存在什么关系？它对于通风管理有什么实际意义？下面就此进行讨论。
1、抽出式通风1）水柱（压差）计示值与矿井通风阻力和风机静压之间关系如图4-4-1，水柱计示值为4断面相对静压h4，h4（负压）=P4-P04(P4为4断面绝对压力，P04为与4断面同标高的大气压力）。
用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。
4—72No5离心式通风机特性曲线在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。
因此，用一种工况下的风量和风压，来评定风机的性能是不够的。
例如，风压为1 000Pa时，4—7 2No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。
为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。
有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。
下表列出了4—72离心式通风机的部分性能数据。
从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为。
此范围风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax称为风机的经济使用范围。
下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。
4—72 型离心式通风机性能表(摘录)正确选择风机，是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机；选择的风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下：1．根据被输送气体的性质，选用不同用途的风机。

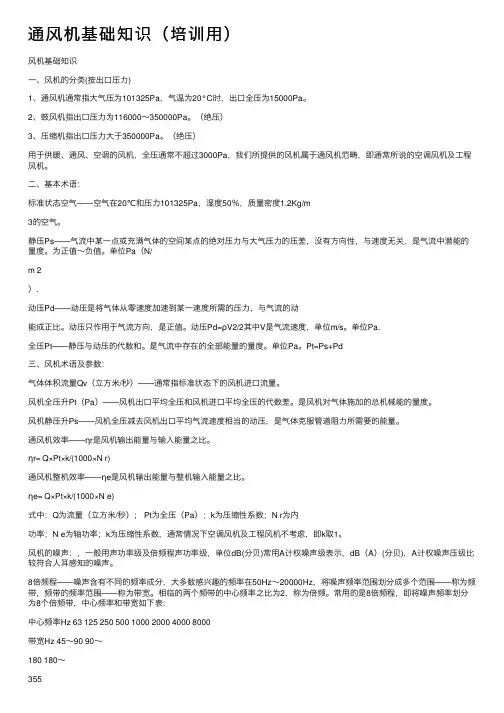

通风机基础知识（培训⽤）风机基础知识⼀、风机的分类(按出⼝压⼒)1、通风机通常指⼤⽓压为101325Pa，⽓温为20°C时，出⼝全压为15000Pa。
2、⿎风机指出⼝压⼒为116000～350000Pa。
（绝压）3、压缩机指出⼝压⼒⼤于350000Pa。
（绝压）⽤于供暖、通风、空调的风机，全压通常不超过3000Pa，我们所提供的风机属于通风机范畴，即通常所说的空调风机及⼯程风机。
⼆、基本术语：标准状态空⽓——空⽓在20℃和压⼒101325Pa，湿度50％，质量密度1.2Kg/m3的空⽓。
静压Ps——⽓流中某⼀点或充满⽓体的空间某点的绝对压⼒与⼤⽓压⼒的压差，没有⽅向性，与速度⽆关，是⽓流中潜能的量度。
为正值～负值。
单位Pa（N/m 2）.动压Pd——动压是将⽓体从零速度加速到某⼀速度所需的压⼒，与⽓流的动能成正⽐。
动压只作⽤于⽓流⽅向，是正值。
动压Pd=ρV2/2其中V是⽓流速度，单位m/s。
单位Pa.全压Pt——静压与动压的代数和。
是⽓流中存在的全部能量的量度。
单位Pa。
Pt=Ps+Pd三、风机术语及参数：⽓体体积流量Qv（⽴⽅⽶/秒）——通常指标准状态下的风机进⼝流量。
风机全压升Pt（Pa）——风机出⼝平均全压和风机进⼝平均全压的代数差。
是风机对⽓体施加的总机械能的量度。
风机静压升Ps——风机全压减去风机出⼝平均⽓流速度相当的动压，是⽓体克服管道阻⼒所需要的能量。
通风机效率——ηr是风机输出能量与输⼊能量之⽐。
ηr= Q×Pt×k/(1000×N r)通风机整机效率——ηe是风机输出能量与整机输⼊能量之⽐。
ηe= Q×Pt×k/(1000×N e)式中：Q为流量（⽴⽅⽶/秒）； Pt为全压（Pa）；k为压缩性系数；N r为内功率；N e为轴功率；k为压缩性系数，通常情况下空调风机及⼯程风机不考虑，即k取1。
风机的噪声：，⼀般⽤声功率级及倍频程声功率级，单位dB(分贝)常⽤A计权噪声级表⽰，dB（A）(分贝)，A计权噪声压级⽐较符合⼈⽿感知的噪声。
