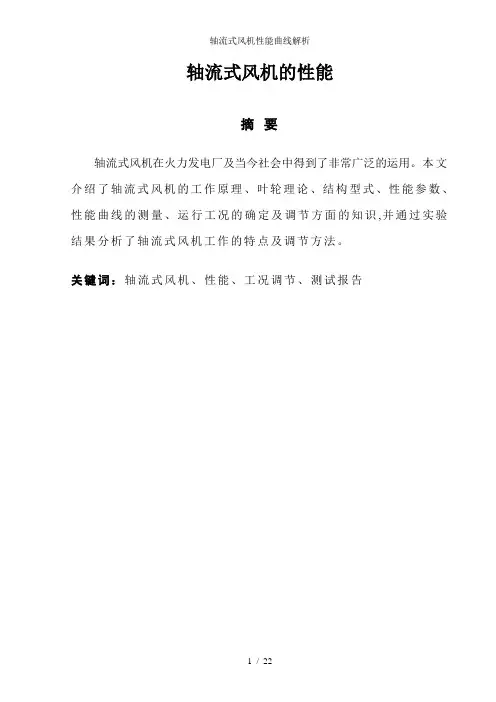

轴流式风机的性能摘要轴流式风机在火力发电厂及当今社会中得到了非常广泛的运用。

本文介绍了轴流式风机的工作原理、叶轮理论、结构型式、性能参数、性能曲线的测量、运行工况的确定及调节方面的知识,并通过实验结果分析了轴流式风机工作的特点及调节方法。

关键词：轴流式风机、性能、工况调节、测试报告目录1绪论1.1风机的概述 (4)1.2风机的分类 (4)1.3轴流式风机的工作原理 (4)2轴流式风机的叶轮理论2.1概述 (4)2.2轴流式风机的叶轮理论 (4)2.3 速度三角形 (5)2.4能量方程式 (6)3轴流式风机的构造3.1轴流式风机的基本形式 (6)3.2轴流式风机的构造 (7)4轴流式风机的性能曲线4.1风机的性能能参数 (8)4.2性能曲线 (10)5轴流式风机的运行工况及调节5.1轴流式风机的运行工况及确定 (11)5.2轴流式风机的非稳定运行工况 (11)5.2.1叶栅的旋转脱流 (12)5.2.2风机的喘振 (12)5.2.3风机并联工作的“抢风”现象 (13)5.3轴流式风机的运行工况调节 (14)5.3.1风机入口节流调节 (14)5.3.2风机出口节流调节 (14)5.3.3入口静叶调节 (14)5.3.4动叶调节 (15)5.3.5变速调节 (15)6轴流风机性能测试实验报告6.1实验目的 (15)6.2实验装置与实验原理 (15)6.2.1用比托静压管测定质量流量6.2.2风机进口压力6.2.3风机出口压力6.2.4风机压力6.2.5容积流量计算6.2.6风机空气功率的计算6.2.7风机效率的计算6.3数据处理 (19)7实验分析 (27)总结 (28)致谢词 (29)参考文献 (30)主要符号pa-------------------------------------------------------------------------------当地大气压()p a pe-------------------------------------------------------------------------------测点平均静压()p a pm∆----------------------------------------------------------------------------测点平均动压()p aqm -------------------------------------------------------------------------------平均质量流量()skgpsg1-----------------------------------------------------------------------------风机入口全压()p a psg2----------------------------------------------------------------------------风机出口全压()p a pFC----------------------------------------------------------------------------风机全压()p a pSFC---------------------------------------------------------------------------风机静压()p a Q------------------------------------------------------------------------------体积流量()sm3V-------------------------------------------------------------------------------流体平均流速()s m p e-----------------------------------------------------------------------------风机有效功率()KW P a-----------------------------------------------------------------------------轴功率()KW η-------------------------------------------------------------------------------风机效率()00n-------------------------------------------------------------------------------风机转速()minrL------------------------------------------------------------------------------平衡电机力臂长度（m）G------------------------------------------------------------------------------风机运转时的平衡重量（N）0G----------------------------------------------------------------------------风机停机时的平衡重量（N）D------------------------------------------------------------------------------风机直径（m）α------------------------------------------------------------------------------流量系数ε-------------------------------------------------------------------------------膨胀系数1绪论1.1风机的概述风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备其主要作用是提高气体能量并输送气体。

风机基础知识介绍课件

风机基础知识介绍课件

混流式风机
混流式风机是一种结合了离心式和轴 流式风机的通风 fan，通常由叶轮、 机壳、进风口和电机等部分组成。
混流式风机具有效率较高、风量适中、 噪音较低等优点。
混流式风机适用于需要中等风量和中 等距离送风的场所，如商场、办公楼 等。
罗茨风机
罗茨风机是一种容积式鼓风机， 利用两个或三个叶轮的转动来强
THANKS
感谢观看
贯流式风机结构与工作原理
叶轮
通常由多片弧形叶片组成，固定在轴上，通过电机驱动旋转。
工作原理
当叶轮旋转时，空气从进风口进入，在叶轮的挤压力和推力共同作用下实现气体输送。
04
风机的维护与保养
日常维护保养
01Biblioteka 0203每日检查
检查风机是否有异常声音、 振动或异味，检查轴承温 度和润滑情况，检查电机 电流和电压是否正常。
效率与比功率是衡量风机性能的重要 指标，效率越高、比功率越小，说明 风机的性能越好。
噪声参数
01
噪声参数是衡量风机运行时产生 的噪声大小的指标，通常用声压 级或声功率级来表示。
02
噪声参数是评价风机性能的重要 指标之一，也是评价风机对环境 影响的重要依据。
03
风机的结构与工作原理
离心式风机结构与工作原理
流量参数
流量参数是衡量风机输送气体量的重要指标，通常用体积流 量和质量流量来表示。体积流量是指单位时间内通过风机的 气体体积，而质量流量则是单位时间内通过风机的气体质量。
流量参数反映了风机的通风 speed，即通风 speed，也就是 风机的通风 speed，即风机的通风 speed。
功率参数
功率参数是衡量风机能耗的重要指标，通常用输入功率和 输出功率来表示。输入功率是指风机运行所需消耗的电能 或其他能源，而输出功率是指风机实际输送气体的功率。

风机的讲解2013.(DOC)

风机的讲解2013.(DOC)

风机本章风机是指通风机而言。

由于通风机的工作压力较低，其全压不大于1500mmH2O,因此可以忽略气体的压缩性。

这样，在通风机的理论分析和特性研究中，气体运动可以按不可压缩流动处理。

这一近似使得通风机与水泵在基本原理、部件结构、参数描述、性能变化和工况调节等方面有很多的相同之处，在水泵的各相关内容中已作了论述。

但是，由于流体物性的差异，使通风机和水泵在实际应用的某些方面有所不同，形成了通风机的一些特点。

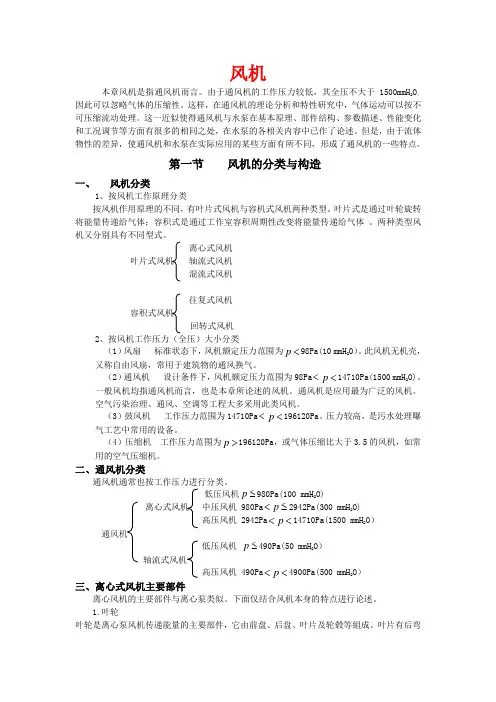

第一节风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。

叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。

两种类型风机又分别具有不同型式。

离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。

此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。

p14710Pa(1500 mmH2O)。

（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。

通风机是应用最为广泛的风机。

空气污染治理、通风、空调等工程大多采用此类风机。

p196120Pa。

压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。

p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。

二、通风机分类通风机通常也按工作压力进行分类。

p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。

风机类型、特性及性能曲线

风机类型、特性及性能曲线

稳定，波动小 随着风量减少而减少
随着风量迅速增加 随着风量增加而增加 电机过载
后倾离心式风机 风机性能
总压力 不稳定区域 起动功率 系统 A 系统 B
效率
风量
后倾离心式风机
工作区域 A曲线左侧 B曲线右侧
效率
风量 静压 起动功率
随着风量减少而减少 随着风量减少而减少
不稳定，波动大 随着风量缓慢减少 稳定，波动小 随着风量迅速减少
∆ Pt at n1
∆ P t1 FP at n2 FP at n1 Velocity pressure
FP 2
FP 1
压力速率
改变风机全压时，律:
V = Kv · D3 · n Pt = Kp · D2 · n2 · FP = Kw · D5 · n3 · 式中 Kv ，Kp 和 Kw 系数取决于风机 的几何因素，例如形状，大小。
風機頂 弹簧
弹簧
弹簧固定片
减震系统-弹簧减震（20mm）
减 震 效 率
风 机 转 速
弹簧压缩量
特别的（如双 重电机，不标 准的）要测量 出来的, 测量要求：把 风机与电机放 上时，要弹簧 底座在同一个 高度上，去测 量弹簧那高度 要90-100mm. 他们之间高度 都差不多，这 样才OK的！
结束!
弹簧
其主要功能
⑴控制机械的运动,如内燃机中的阀门簧,离合器 中的控制弹簧等. ⑵吸收振动和冲击能量,如汽车,火车车厢正反缓 冲弹簧,联轴器中的吸振弹簧等. ⑶储存及输出能量作为动力,如钟表弹簧,枪械中 的弹簧等. ⑷用作测力元件,如测力器,弹簧秤中的弹簧等.
弹簧組件
弹簧 减震器底座
螺杆
弹簧實際安裝
由上图选型，可知

V52-850KW风机知识讲座解读

V52-850KW风机知识讲座解读
变浆控制器的任务就是把变浆角 调整到参考值，同时保证足够的快速
Pitch Regulator
Power Controller
外部功率
El. power
变桨控制器 Pitch reference
功率控制器 Power reference
的动力。在电气端，功率控制器根据
参考功率调整输送到电网的功率。
Main Controller 主控制器
转差功率（Ps）从电机转子侧 向外流出（Ps＞0）
双馈电机
转差功率的流向为±Ps（即： 转子可向网上送、受电）
电机的转速（n）都低于同步 转速（n1）
电机的转速（n）可高于或低 于同步转速（n1）
在定子绕组相序确定后，转子 独立交流励磁电源Sf可强制性 绕组三相电流相序不能改变 向电机输入Ps，且三相励磁电 流相序可以改变 电机转子绕组三相电流是感生 转子绕组三相电流由转子感应 的 电势E2与Ef附加电势共同产生，Sf 电源可强制性向电机输入PS 优点：结构简单可靠，造价低 优点：经济性好，调速性能好 缺点：经济性能稍差，不能调 缺点：结构复杂，造价高，故 障率高 速
桨距角），还可为刹车系统提供动力，紧急刹车盘系统固
定在齿轮箱的高速轴上。

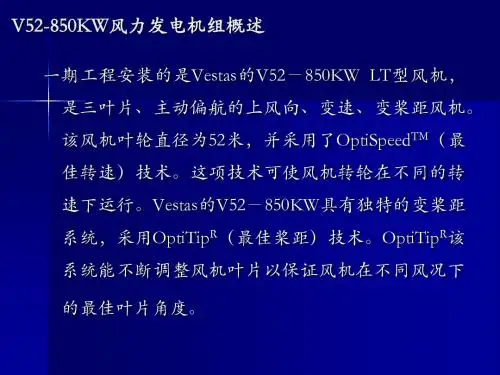

V52-850KW风力发电机组概述
叶片由环氧树脂的玻璃纤维材料制成，每只叶 片有两片叶壳，固定在叶梁上，特殊钢制叶跟将叶片
与叶片轴承相连。叶片轴称为四点球轴承，由螺栓连
至叶片轮毂。
主轴通过齿轮箱（由行星齿轮和斜齿轮组成）将
机械能传至发电机。齿轮箱由免维护的万向轴连至发 电机。发电机为特制、带绕组的4极异步发电机。 变桨距调节系统通过一个液压 / 机械系统来激活 . 这个液压系统同时也被刹车盘使用

通风机的实际特性曲线通风机的工作参数表示通风机性能

通风机的实际特性曲线通风机的工作参数表示通风机性能

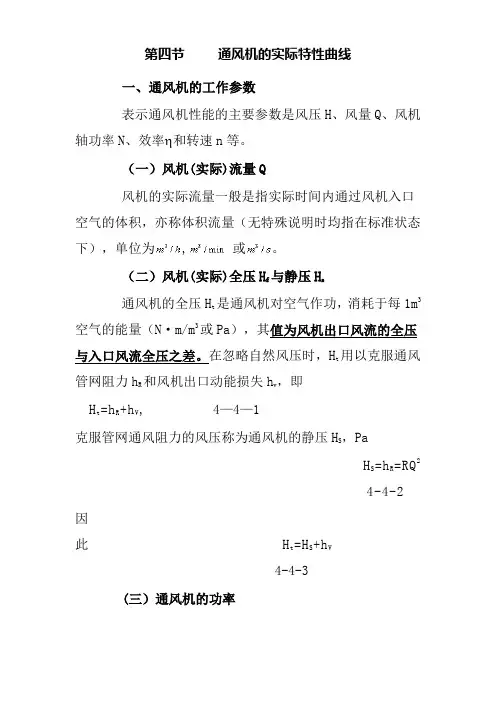

第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率 和转速n等。
