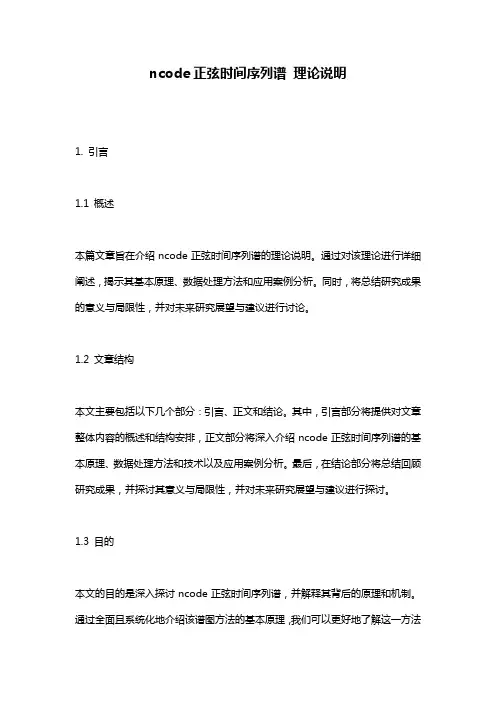

ncode正弦时间序列谱理论说明1. 引言1.1 概述本篇文章旨在介绍ncode正弦时间序列谱的理论说明。
通过对该理论进行详细阐述，揭示其基本原理、数据处理方法和应用案例分析。
同时，将总结研究成果的意义与局限性，并对未来研究展望与建议进行讨论。
1.2 文章结构本文主要包括以下几个部分：引言、正文和结论。
其中，引言部分将提供对文章整体内容的概述和结构安排，正文部分将深入介绍ncode正弦时间序列谱的基本原理、数据处理方法和技术以及应用案例分析。
最后，在结论部分将总结回顾研究成果，并探讨其意义与局限性，并对未来研究展望与建议进行探讨。
1.3 目的本文的目的是深入探讨ncode正弦时间序列谱，并解释其背后的原理和机制。
通过全面且系统化地介绍该谱图方法的基本原理，我们可以更好地了解这一方法在信号分析中的应用价值。
此外，通过具体应用案例的分析，可以帮助读者更好地理解该方法在实际问题中的有效性和使用方法。
通过本文的阐述，我们希望能够为相关领域的研究人员提供一个清晰的参考，促进对ncode正弦时间序列谱理论的深入理解，并为未来该领域的研究工作提供一些可行性建议。
2. 正文2.1 ncode正弦时间序列谱的基本原理ncode正弦时间序列谱是一种用于分析信号频域特征的方法。
它基于Fourier 变换的原理，将时域上的信号转换为频域上的能量谱，从而揭示出信号中不同频率成分的强度和相对存在比例。
ncode正弦时间序列谱主要基于以下两个关键概念来实现对信号频域特征的分析：1. Fourier变换：Fourier变换是一种将时域上的信号转换为频域上的表示形式的数学工具。
它通过计算信号在不同频率下的振幅和相位信息，并将其绘制成能量谱图，以展示出信号中各个频率分量所占据的能量比例。
2. 正弦波拟合：ncode正弦时间序列谱通过采用最小二乘法，将信号拆解成一组基础正弦波，并计算每个正弦波在总体信号中所占据的能量百分比。
这样做可以更直观地了解到不同频率下信号波形与数据满足程度。

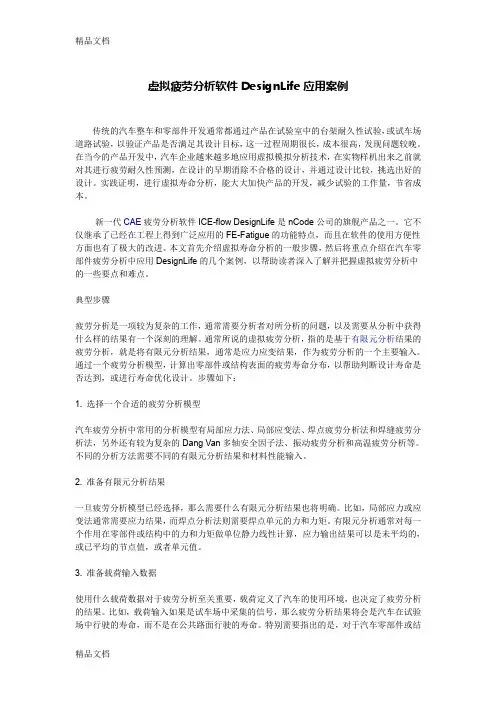

虚拟疲劳分析软件DesignLife应用案例传统的汽车整车和零部件开发通常都通过产品在试验室中的台架耐久性试验，或试车场道路试验，以验证产品是否满足其设计目标，这一过程周期很长，成本很高，发现问题较晚。
在当今的产品开发中，汽车企业越来越多地应用虚拟模拟分析技术，在实物样机出来之前就对其进行疲劳耐久性预测，在设计的早期消除不合格的设计，并通过设计比较，挑选出好的设计。
实践证明，进行虚拟寿命分析，能大大加快产品的开发，减少试验的工作量，节省成本。
新一代CAE疲劳分析软件ICE-flow DesignLife是nCode公司的旗舰产品之一。
它不仅继承了已经在工程上得到广泛应用的FE-Fatigue的功能特点，而且在软件的使用方便性方面也有了极大的改进。
本文首先介绍虚拟寿命分析的一般步骤，然后将重点介绍在汽车零部件疲劳分析中应用DesignLife的几个案例，以帮助读者深入了解并把握虚拟疲劳分析中的一些要点和难点。
典型步骤疲劳分析是一项较为复杂的工作，通常需要分析者对所分析的问题，以及需要从分析中获得什么样的结果有一个深刻的理解。
通常所说的虚拟疲劳分析，指的是基于有限元分析结果的疲劳分析，就是将有限元分析结果，通常是应力应变结果，作为疲劳分析的一个主要输入。
通过一个疲劳分析模型，计算出零部件或结构表面的疲劳寿命分布，以帮助判断设计寿命是否达到，或进行寿命优化设计。
步骤如下：1. 选择一个合适的疲劳分析模型汽车疲劳分析中常用的分析模型有局部应力法、局部应变法、焊点疲劳分析法和焊缝疲劳分析法，另外还有较为复杂的Dang Van多轴安全因子法、振动疲劳分析和高温疲劳分析等。
不同的分析方法需要不同的有限元分析结果和材料性能输入。
2. 准备有限元分析结果一旦疲劳分析模型已经选择，那么需要什么有限元分析结果也将明确。
比如，局部应力或应变法通常需要应力结果，而焊点分析法则需要焊点单元的力和力矩。
有限元分析通常对每一个作用在零部件或结构中的力和力矩做单位静力线性计算，应力输出结果可以是未平均的，或已平均的节点值，或者单元值。
虚拟疲劳分析软件Desig nLife 应用案例传统的汽车整车和零部件开发通常都通过产品在试验室中的台架耐久性试验，或试车场道路试验，以验证产品是否满足其设计目标，这一过程周期很长，成本很高，发现问题较晚。
在当今的产品开发中，汽车企业越来越多地应用虚拟模拟分析技术，在实物样机出来之前就对其进行疲劳耐久性预测，在设计的早期消除不合格的设计，并通过设计比较，挑选出好的设计。
实践证明，进行虚拟寿命分析，能大大加快产品的开发，减少试验的工作量，节省成本。
新一代CAE疲劳分析软件ICE-flow DesignLife 是nCode公司的旗舰产品之一。
它不仅继承了已经在工程上得到广泛应用的FE-Fatigue的功能特点，而且在软件的使用方便性方面也有了极大的改进。
本文首先介绍虚拟寿命分析的一般步骤，然后将重点介绍在汽车零部件疲劳分析中应用Desig nLife的几个案例，以帮助读者深入了解并把握虚拟疲劳分析中的一些要点和难点。
典型步骤疲劳分析是一项较为复杂的工作，通常需要分析者对所分析的问题，以及需要从分析中获得什么样的结果有一个深刻的理解。
通常所说的虚拟疲劳分析，指的是基于有限元分析结果的疲劳分析，就是将有限元分析结果，通常是应力应变结果，作为疲劳分析的一个主要输入。
通过一个疲劳分析模型，计算出零部件或结构表面的疲劳寿命分布，以帮助判断设计寿命是否达到，或进行寿命优化设计。
步骤如下：1. 选择一个合适的疲劳分析模型汽车疲劳分析中常用的分析模型有局部应力法、局部应变法、焊点疲劳分析法和焊缝疲劳分析法，另外还有较为复杂的Dang Van多轴安全因子法、振动疲劳分析和高温疲劳分析等。
不同的分析方法需要不同的有限元分析结果和材料性能输入。
2. 准备有限元分析结果一旦疲劳分析模型已经选择，那么需要什么有限兀分析结果也将明确。
比如，局部应力或应变法通常需要应力结果，而焊点分析法则需要焊点单元的力和力矩。
有限元分析通常对每一个作用在零部件或结构中的力和力矩做单位静力线性计算，应力输出结果可以是未平均的，或已平均的节点值，或者单元值。

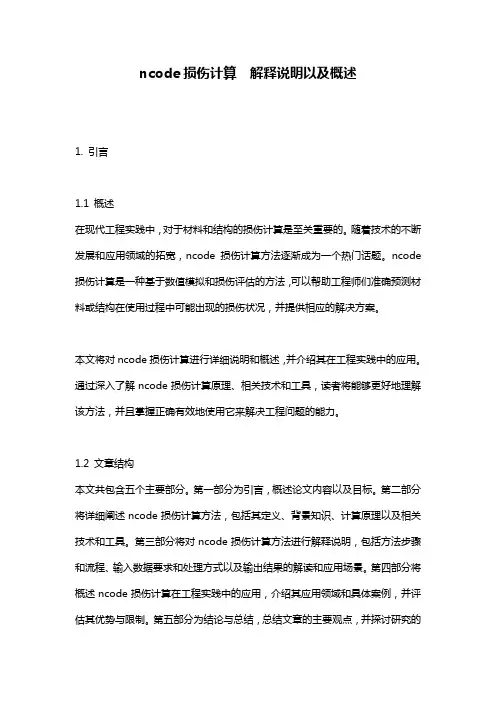

ncode损伤计算解释说明以及概述1. 引言1.1 概述在现代工程实践中，对于材料和结构的损伤计算是至关重要的。
随着技术的不断发展和应用领域的拓宽，ncode损伤计算方法逐渐成为一个热门话题。
ncode 损伤计算是一种基于数值模拟和损伤评估的方法，可以帮助工程师们准确预测材料或结构在使用过程中可能出现的损伤状况，并提供相应的解决方案。
本文将对ncode损伤计算进行详细说明和概述，并介绍其在工程实践中的应用。
通过深入了解ncode损伤计算原理、相关技术和工具，读者将能够更好地理解该方法，并且掌握正确有效地使用它来解决工程问题的能力。
1.2 文章结构本文共包含五个主要部分。
第一部分为引言，概述论文内容以及目标。
第二部分将详细阐述ncode损伤计算方法，包括其定义、背景知识、计算原理以及相关技术和工具。
第三部分将对ncode损伤计算方法进行解释说明，包括方法步骤和流程、输入数据要求和处理方式以及输出结果的解读和应用场景。
第四部分将概述ncode损伤计算在工程实践中的应用，介绍其应用领域和具体案例，并评估其优势与限制。
第五部分为结论与总结，总结文章的主要观点，并探讨研究的意义、启示以及局限性及改进方向。
1.3 目的本文旨在全面介绍ncode损伤计算方法，并深入解析其原理与技术，为读者提供准确可靠的使用指导。
通过对ncode损伤计算在工程实践中的应用进行概述和评估，读者将能够更好地了解该方法的优势、限制与挑战，并对未来发展趋势有所展望。
最后，结合本文的研究内容和讨论意见，读者可以对ncode损伤计算方法有洞察力地作出总结，并为今后相关研究提供一定的指导参考。
（注：本节内容供参考，具体可根据实际需要进行调整）2. ncode损伤计算:2.1 定义和背景:ncode损伤计算是一种用于评估材料或结构在受力条件下可能出现的损伤程度的方法。
通过模拟和分析受力过程中材料的应力和应变情况，ncode损伤计算能够预测、识别并量化材料或结构中可能出现的破裂、疲劳等各种形式的损伤。
虚拟疲劳分析软件Desig nLife 应用案例传统的汽车整车和零部件开发通常都通过产品在试验室中的台架耐久性试验，或试车场道路试验，以验证产品是否满足其设计目标，这一过程周期很长，成本很高，发现问题较晚。
在当今的产品开发中，汽车企业越来越多地应用虚拟模拟分析技术，在实物样机出来之前就对其进行疲劳耐久性预测，在设计的早期消除不合格的设计，并通过设计比较，挑选出好的设计。
实践证明，进行虚拟寿命分析，能大大加快产品的开发，减少试验的工作量，节省成本。
新一代CAE疲劳分析软件ICE-flow DesignLife 是nCode公司的旗舰产品之一。
它不仅继承了已经在工程上得到广泛应用的FE-Fatigue的功能特点，而且在软件的使用方便性方面也有了极大的改进。
本文首先介绍虚拟寿命分析的一般步骤，然后将重点介绍在汽车零部件疲劳分析中应用Desig nLife的几个案例，以帮助读者深入了解并把握虚拟疲劳分析中的一些要点和难点。
典型步骤疲劳分析是一项较为复杂的工作，通常需要分析者对所分析的问题，以及需要从分析中获得什么样的结果有一个深刻的理解。
通常所说的虚拟疲劳分析，指的是基于有限元分析结果的疲劳分析，就是将有限元分析结果，通常是应力应变结果，作为疲劳分析的一个主要输入。
通过一个疲劳分析模型，计算出零部件或结构表面的疲劳寿命分布，以帮助判断设计寿命是否达到，或进行寿命优化设计。
步骤如下：1. 选择一个合适的疲劳分析模型汽车疲劳分析中常用的分析模型有局部应力法、局部应变法、焊点疲劳分析法和焊缝疲劳分析法，另外还有较为复杂的Dang Van多轴安全因子法、振动疲劳分析和高温疲劳分析等。
不同的分析方法需要不同的有限元分析结果和材料性能输入。
2. 准备有限元分析结果一旦疲劳分析模型已经选择，那么需要什么有限兀分析结果也将明确。
比如，局部应力或应变法通常需要应力结果，而焊点分析法则需要焊点单元的力和力矩。
有限元分析通常对每一个作用在零部件或结构中的力和力矩做单位静力线性计算，应力输出结果可以是未平均的，或已平均的节点值，或者单兀值。
1 介绍DesignLife:简单的S-N疲劳运用应力-寿命曲线(S-N)方法计算恒载荷下的疲劳寿命.S-N方法通常涉及名义应力失效和大量的循环失效的问题,例如循环次数大于103或者104或者长寿命问题。
S-N分析流程五框技巧在每种情况下,1加载环境下结构的加载必须考虑(加载历史框)。
2必须作出某种形式的几何因素描述，通常表现为疲劳强度缩减因子(Kf)，一个服从函数（Y）或者有限元分析结果，取决于分析的类型。
3材料循环荷载的响应必须定义在材料数据框中作为S-N曲线、应变寿命曲线和应力应变循环曲线。
这里有三个输入合并在一个cycle-by-cycle fatigue analysis中，和一个后处理结果显示。
最初的结果应该是被最先考虑的，因为每个输入都遭受不同的变化和处理，由于模型或大或小的改变输入，初始疲劳分析结果影响后期处理灵敏度的结果。
放大：shift+中键框选，或者shift+左键拖动或者shift+右键自由图画旋转：ctrl+左键平移：ctrl+右键1、设置求解器属性2、设置材料属性(Edit Material Map) 本例恒载荷选PeakValley无影响3、赋材料参数4、编辑载荷（恒幅）即：最大3倍重力。
5、Run 完成2 介绍DesignLife:简单E-N疲劳E-N方法通常涉及到的一些循环载荷相对较大,大的塑性变形和与他们他们有关的,相对较短的寿命。
典型的是指低周疲劳和应变疲劳，即使对高周疲劳也很有效。
低周疲劳转化为高周疲劳通常发生104到105次循环。
不像S-N方法，通过提供时间历程文件作为载荷文件的输入，E-N方法更加量化了结构区域发生破坏的循环次数。
E-N分析流程因为E-N方法既可以用于高周疲劳也可以用于低周疲劳，它非常灵活。
也有可能用高周疲劳或者低周疲劳产生同样的结果。
1、编辑E-N分析属性PeakVally减少了时间历程点数目，Limit用于粗糙计算疲劳2、编辑材料属性3、指定分析载荷即默认配置。
ncode中的多温度应变寿命曲线这个案例使用应变-寿命（E-N）方法来计算一个新的山地自行车车架设计在结构荷载下的疲劳寿命。
E-N方法通常涉及一些循环荷载相对较大且具有大量相关塑性变形以及相对较短寿命的情况。
这种行为通常被称为低周疲劳或应变-寿命疲劳，尽管即使在高周情况下使用E-N方法也是完全有效的。
从低循环（仅E-N）到高循环（S-N和E-N）疲劳行为的转变通常发生在103到104个循环的范围内。
与上一章nCode案例教程一——简单S-N疲劳不同，这里我们将使用time history文件提供荷载-时间关系曲线的输入（案例教程一种使用DesignLife生成恒定振幅荷载）。
荷载—时间关系曲线代表了静态荷载情况下的荷载系数，因为山地自行车的下坡路线是极其艰难的。
因此，寿命不仅可以用框架的哪些部分最容易损坏来表示，还可以量化为在可能发生故障之前，它可以重复下坡过程的次数。
现在可以将文件添加到输入图形符号中：从Available Data窗口拖拽有限元分析结果文件mountain_bike.rst 到FEInput1中；勾选FEInput1的Display复选框以显示模型。
点击图形包符号右上角的按钮最大化，可以看到这是一个由合金钢制成的山地自行车车架模型。
模型检查完毕后再最小化；从Available Data窗口拖拽荷载-时间关系曲线mountain_bike.dac 到TSInput1中；勾选TSInput1的Display复选框以显示荷载—时间关系曲线。
这是一个在Z方向上高达6g的简单荷载（它代表了一个艰难的下坡路线）；默认的数据库对象称为MatDB，它又链接到名为iceflow_standard 的中央材料数据库。
选择iceflow_standard后，我们将在Available Materials窗口中看到包含此数据库中的EN数据的所有材质数据集的列表。
上部窗口显示材质贴图。
下部窗口（选择要指定的材料）提供了可用材料的选择列表，这些材料具有适用于E-N（应变寿命）疲劳计算的特性。
ncode载荷谱损伤计算解释说明以及概述引言部分的内容可以如下所示：1.1 概述载荷谱损伤计算是现代工程领域中非常重要的一个研究课题，它能够预测材料或结构在实际工作载荷下的损伤情况。
在设计和评估过程中，通过对载荷谱数据进行采集、处理和分析，可以更准确地估计材料和结构的疲劳寿命，从而提高产品质量和可靠性。
1.2 文章结构本文将分为五个核心部分来介绍ncode载荷谱损伤计算的相关内容。
首先，在引言部分中会对该主题进行概述，并给出文章的结构安排；接着，在第二部分将详细解释什么是ncode载荷谱损伤计算，包括其作用、应用场景以及原理和方法；然后，在第三部分将介绍ncode载荷谱损伤计算的要点一，包括载荷数据采集与处理、生成对应的载荷谱曲线以及损伤评估模型与参数选择；随后，第四部分则着重介绍ncode载荷谱损伤计算的要点二，包括损伤累积和疲劳寿命预测方法、影响计算精度的因素分析以及实例分析和应用实践案例分享；最后，在第五部分中，将总结已有成果并展望未来的研究方向，并给出结论。
1.3 目的本文的目的是对ncode载荷谱损伤计算进行全面而深入的介绍和探讨。
通过对概念、原理、方法和应用等方面的详细解释，读者将能够了解到ncode载荷谱损伤计算在工程领域中的重要性以及如何有效地进行损伤评估与预测。
同时，本文还希望挖掘出该领域中尚未解决或亟待改进的难点问题，为未来的研究提供参考和启示。
2. ncode载荷谱损伤计算的解释说明2.1 什么是ncode载荷谱损伤计算在工程领域中，ncode载荷谱损伤计算是一种用于预测材料、构件或结构在长期使用中由振动引起的疲劳破坏和寿命损失的方法。
它基于载荷谱分析理论和试验数据统计分析，通过对振动信号进行采集和处理，将其转化为数学模型，并进一步将之与材料的损伤评估模型相耦合，从而能够对材料进行疲劳寿命预测。
2.2 载荷谱的作用和应用场景载荷谱是指记录了一段时间内某对象所受到的各种力量（如振动、冲击、压力等）随时间变化的图表或函数。
1 介绍DesignLife:简单的S-N疲劳运用应力-寿命曲线(S-N)方法计算恒载荷下的疲劳寿命.S-N方法通常涉及名义应力失效和大量的循环失效的问题,例如循环次数大于103或者104或者长寿命问题。
S-N分析流程五框技巧在每种情况下,1加载环境下结构的加载必须考虑(加载历史框)。
2必须作出某种形式的几何因素描述，通常表现为疲劳强度缩减因子(Kf)，一个服从函数（Y）或者有限元分析结果，取决于分析的类型。
3材料循环荷载的响应必须定义在材料数据框中作为S-N曲线、应变寿命曲线和应力应变循环曲线。
这里有三个输入合并在一个cycle-by-cycle fatigue analysis中，和一个后处理结果显示。
最初的结果应该是被最先考虑的，因为每个输入都遭受不同的变化和处理，由于模型或大或小的改变输入，初始疲劳分析结果影响后期处理灵敏度的结果。
放大：shift+中键框选，或者shift+左键拖动或者shift+右键自由图画旋转：ctrl+左键平移：ctrl+右键1、设置求解器属性2、设置材料属性(Edit Material Map) 本例恒载荷选PeakValley无影响3、赋材料参数4、编辑载荷（恒幅）即：最大3倍重力。
5、Run 完成2 介绍DesignLife:简单E-N疲劳E-N方法通常涉及到的一些循环载荷相对较大,大的塑性变形和与他们他们有关的,相对较短的寿命。
典型的是指低周疲劳和应变疲劳，即使对高周疲劳也很有效。
低周疲劳转化为高周疲劳通常发生104到105次循环。
不像S-N方法，通过提供时间历程文件作为载荷文件的输入，E-N方法更加量化了结构区域发生破坏的循环次数。
E-N分析流程因为E-N方法既可以用于高周疲劳也可以用于低周疲劳，它非常灵活。
也有可能用高周疲劳或者低周疲劳产生同样的结果。
1、编辑E-N分析属性PeakVally减少了时间历程点数目，Limit用于粗糙计算疲劳2、编辑材料属性3、指定分析载荷即默认配置。
虚拟疲劳分析软件DesignLife应用案例传统的汽车整车和零部件开发通常都通过产品在试验室中的台架耐久性试验，或试车场道路试验，以验证产品是否满足其设计目标，这一过程周期很长，成本很高，发现问题较晚。
在当今的产品开发中，汽车企业越来越多地应用虚拟模拟分析技术，在实物样机出来之前就对其进行疲劳耐久性预测，在设计的早期消除不合格的设计，并通过设计比较，挑选出好的设计。
实践证明，进行虚拟寿命分析，能大大加快产品的开发，减少试验的工作量，节省成本。
新一代CAE疲劳分析软件ICE-flow DesignLife是nCode公司的旗舰产品之一。
它不仅继承了已经在工程上得到广泛应用的FE-Fatigue的功能特点，而且在软件的使用方便性方面也有了极大的改进。
本文首先介绍虚拟寿命分析的一般步骤，然后将重点介绍在汽车零部件疲劳分析中应用DesignLife的几个案例，以帮助读者深入了解并把握虚拟疲劳分析中的一些要点和难点。
典型步骤疲劳分析是一项较为复杂的工作，通常需要分析者对所分析的问题，以及需要从分析中获得什么样的结果有一个深刻的理解。
通常所说的虚拟疲劳分析，指的是基于有限元分析结果的疲劳分析，就是将有限元分析结果，通常是应力应变结果，作为疲劳分析的一个主要输入。
通过一个疲劳分析模型，计算出零部件或结构表面的疲劳寿命分布，以帮助判断设计寿命是否达到，或进行寿命优化设计。
步骤如下：1. 选择一个合适的疲劳分析模型汽车疲劳分析中常用的分析模型有局部应力法、局部应变法、焊点疲劳分析法和焊缝疲劳分析法，另外还有较为复杂的Dang Van多轴安全因子法、振动疲劳分析和高温疲劳分析等。
不同的分析方法需要不同的有限元分析结果和材料性能输入。
2. 准备有限元分析结果一旦疲劳分析模型已经选择，那么需要什么有限元分析结果也将明确。
比如，局部应力或应变法通常需要应力结果，而焊点分析法则需要焊点单元的力和力矩。
有限元分析通常对每一个作用在零部件或结构中的力和力矩做单位静力线性计算，应力输出结果可以是未平均的，或已平均的节点值，或者单元值。
虚拟疲劳分析软件DesignLife应用案例
传统的汽车整车和零部件开发通常都通过产品在试验室中的台架耐久性试验，或试车场道路试验，以验证产品是否满足其设计目标，这一过程周期很长，成本很高，发现问题较晚。
在当今的产品开发中，汽车企业越来越多地应用虚拟模拟分析技术，在实物样机出来之前就对其进行疲劳耐久性预测，在设计的早期消除不合格的设计，并通过设计比较，挑选出好的设计。
实践证明，进行虚拟寿命分析，能大大加快产品的开发，减少试验的工作量，节省成本。
新一代CAE疲劳分析软件ICE-flow DesignLife是nCode公司的旗舰产品之一。
它不仅继承了已经在工程上得到广泛应用的FE-Fatigue的功能特点，而且在软件的使用方便性方面也有了极大的改进。
本文首先介绍虚拟寿命分析的一般步骤，然后将重点介绍在汽车零部件疲劳分析中应用DesignLife的几个案例，以帮助读者深入了解并把握虚拟疲劳分析中的一些要点和难点。
典型步骤
疲劳分析是一项较为复杂的工作，通常需要分析者对所分析的问题，以及需要从分析中获得什么样的结果有一个深刻的理解。
通常所说的虚拟疲劳分析，指的是基于有限元分析结果的疲劳分析，就是将有限元分析结果，通常是应力应变结果，作为疲劳分析的一个主要输入。
通过一个疲劳分析模型，计算出零部件或结构表面的疲劳寿命分布，以帮助判断设计寿命是否达到，或进行寿命优化设计。
步骤如下：
1. 选择一个合适的疲劳分析模型
汽车疲劳分析中常用的分析模型有局部应力法、局部应变法、焊点疲劳分析法和焊缝疲劳分析法，另外还有较为复杂的Dang Van多轴安全因子法、振动疲劳分析和高温疲劳分析等。
不同的分析方法需要不同的有限元分析结果和材料性能输入。
2. 准备有限元分析结果
一旦疲劳分析模型已经选择，那么需要什么有限元分析结果也将明确。
比如，局部应力或应变法通常需要应力结果，而焊点分析法则需要焊点单元的力和力矩。
有限元分析通常对每一个作用在零部件或结构中的力和力矩做单位静力线性计算，应力输出结果可以是未平均的，或已平均的节点值，或者单元值。
3. 准备载荷输入数据
使用什么载荷数据对于疲劳分析至关重要，载荷定义了汽车的使用环境，也决定了疲劳分析的结果。
比如，载荷输入如果是试车场中采集的信号，那么疲劳分析结果将会是汽车在试验场中行驶的寿命，而不是在公共路面行驶的寿命。
特别需要指出的是，对于汽车零部件或结构的疲劳分析，通常需要相对真实的时域载荷数据，以保证疲劳分析结果的合理性。
如果无法测得实际的数据，那么多体动力学是分析载荷传递的强有力的工具。
4. 准备材料数据
疲劳分析需要材料的疲劳性能数据，高精度的疲劳寿命预测离不开真实的材料性能输入。
如果获得真实数据有困难，那么可从软件自带的材料数据库中寻找，nCode的DesignLife自带的200多种材料大多数是汽车用钢，如果数据库中也没有相对应的材料，那么软件可以根据材料的抗拉强度估算出S-N或E-N曲线。
值得指出的是，汽车的疲劳分析有时着重于寿命的相对比较，材料性能的精确性并不是必须的。
5. 进行疲劳分析
设定疲劳分析参数是一项非常重要的工作，一个疲劳分析模型一般包含许多选项，比如，平均应力修正、缺口修正和多轴性考虑等。
同时，有限元结果、载荷数据和材料性能也有不同的输入类型，这些都需要设定。
DesignLife还包括了一些诸如多分析任务、热点计算、多处理器并行计算、众多的疲劳结果输出格式及计算加速等高级功能。
6. 疲劳分析结果评价
从一个疲劳分析中，通常可以得到疲劳寿命或疲劳损伤云图，以及每个计算节点或单元的疲劳结果和多轴性结果。
正确判断分析结果的合理性、可靠性至关重要。
对于疲劳理论的深刻理解，以及和以前的试验结果比较，有助于对结果作出准确的解读。
应用案例
1. 减振器上支座疲劳分析
减振器上支座受力比较复杂，在开发试验中容易产生疲劳开裂。
在设计阶段预测它的疲劳寿命能否达到设计目标非常重要。
图1所示的是用DesignLife构建的对减振器上支座钣金件材料和焊点同时进行疲劳分析的一个流程。
分析的目的是预测该结构在试车场一段强化路面行驶时的疲劳耐久性。
对于这一问题，我们选择DesignLife软件中预置的应变寿命和焊点分析模型，分别对基体材料和结构中的焊点进行疲劳分析。
支座结构已经被简化为受3个方向的变化的力，见图1。
图1 在一个分析流程中同时计算基体材料和焊点的疲劳寿命
在疲劳分析之前，我们需要对这3个力分别进行单位静力有限元分析，获取支座中产生的应力以及通过焊点所传递的力和力矩，作为疲劳分析的输入。
本案例的动载荷输入是根据从强化路面实测的车轮六分力，经过多体动力学获得的。
支座所用的钢板厚度为0.8～3mm，抗拉强度约为600MPa，焊点均为自动焊。
疲劳分析所需的钢板材料的E-N曲线和焊点S-N 曲线均从DesignLife软件中自带的材料库中选取。
E-N疲劳分析采用绝对值最大主应力作为计算参量，并考虑应力多轴性的影响，平均应力修正选用SWT方法。
焊点的分析也考虑了平均应力的影响，沿焊点周向每隔10°计算疲劳损伤。
分析结果的输出为基体材料的疲劳寿命（或损伤云图），和每个焊点的寿命标志图，见图1。
每个单元的疲劳寿命列表，以及每个焊点的寿命结果列表也同时输出并排序。
从结果云图中很容易发现可能的开裂位置和容易开裂的焊点。
2. 白车身的组合工况疲劳分析
白车身的疲劳分析和上述的减振器上支座的疲劳分析基本类似。
车身结构上可能有七八十甚至上百个各个方向的力和力矩，材料及板厚也多种多样。
图2为白车身钣金件在试车场5种不同路面组合工况下的疲劳寿命分析流程。
DesignLife可以组合各种路面载荷并计算其总寿命，同时也可以对各种载荷工况下的疲劳损伤进行计算，帮助鉴别出最危险的路面工况。
本案例的3个主要输入为：从MSC.NASTRAN获得的近20个有限元单位力静力分析应力结果；各个钣金件所对应的MS EXCEL格式的材料表单；5种路面的道路载荷谱，它们之间的比例通过DesignLife中的任务工况创建器预先定义。
疲劳分析采用E-N法。
图2中的右上图为组合工况下的疲劳损伤图，并标出了疲劳危险点。
疲劳分析结果也在图2右下表中列出。
图2 白车身疲劳分析流程图
3. 焊缝疲劳分析
薄板缝焊在汽车底盘件中经常使用，这些焊缝的耐久性也对整个底盘的结构完整性有着决定性的影响。
本案例的分析对象是悬架系统中的纵臂，内有一条环向焊缝。
图3表示了纵臂焊缝的疲劳分析DesignLife流程。
该纵臂受轴头传递过来的3个力和3个力矩，其中的左下图为实测的路面道路载荷谱作为分析的一个输入。
分析的另一个主要输入为对应于3个力和3个力矩的有限元分析结果。
疲劳分析采用和Volvo汽车集团合作开发的焊缝分析器，其方法细节请参见nCode技术资料。
分析只对焊缝单元进行，通过DesignLife中内置的焊缝S-N 曲线，计算出焊缝单元上下两排节点的疲劳寿命值。
图3中的右上图显示了沿着焊缝的寿命分布，红色区为薄弱区域，右下表同时给出了疲劳寿命的结果列表。
图3 纵臂焊缝的疲劳分析流程
4. 车轮的疲劳寿命分析
图4是一个车轮的疲劳分析流程，用实测的轴头垂向力对车轮的疲劳寿命进行预测。
分析的
主要输入为：轴头垂向力以及相对应的方向正弦和余弦；车轮在不同角度时中心受力后的有限元应力结果。
分析采用关键面应力寿命法，流程中内含了一个将轴头各个时刻的垂向力分解到车轮相对应的各个旋转角，以对应于有限元应力结果。
图中的疲劳损伤云图清楚地给出了可能的开裂位置，可在设计的早期对车轮进行寿命优化设计。
图4 车轮的疲劳分析
结语
本文所描述的CAE虚拟疲劳分析步骤是一般性的，对于汽车零部件和结构相信具有指导意义。
所给出的案例均为典型的实际应用，已广泛用于汽车的疲劳耐久性分析。
值得指出的是，本文所给出的DesignLife分析流程，均可作为模板供类似的分析任务重复调用，或作进一步的编辑修改。
对流程也可以进行封装和加密，并可自动生成分析报告，以执行企业标准，使复杂的疲劳耐久性分析工作对于一般的工程师都能胜任和顺利完成。
(end)。
