F E-S A F E疲劳分析A B A Q U SFE-SAFE疲劳分析ABAQUS (上)(2013-11-04 10:18:42)转载▼标签:分类:ABAQUS教育看了看网上关于疲劳分析的实例,发现就那么几个,而且都是ANSYS做的。
我泱泱大国,竟然少人能去做这等利国利民的好事。
本人和同学经过研究和分析,总结出了如何用ABAQUS来进行疲劳分析。
1.运行abaqus模型,计算出结果,得到odb格式的文件。
这个最简单,却往往耗费了最多的时间。
2.将第1步得到的odb文件导入到FESAFE中,步骤:双击FESAFE,出现基本设置后点OK,进入FESAFE页面。
点击File,点击Open Finite Element Modle,如图:找到ABAQUS计算得出的odb格式文件,选中,打开,如图:出现“ODB Pre-Scan”对话框,点击“Yes”,如图:出现“Delete Groups”对话框,意思是是否要删除以前赋予的力的数据,点击“Yes”,如图:出现“Pre-Scan File”对话框,点击"Yes"或"No"均可,如图:出现"Select Datasets To Read",选择所需要分析的选项,点击"OK",如图:出现“Loaded FEA Models Properties”对话框,选择你的单位制,点击“OK”,如图:出现“Edit Group List”对话框,点击“Yes”,如图:出现“Select Groups To Analyse”对话框,依次点击下图标注的“1”、“2”、“3”,如图:到此,FESAFE 基本的导入过程已经结束了。
FESAFE疲劳分析 ABAQUS(下)(2013-11-06 09:03:57)转载▼标签:分类:ABAQUS教育正在数据硬盘功率将odb文件导入后就是各项参数的设置了,具体如下:1.在Current FE Models 对话框里有“Datasets”选项,底下是分析步“step”,点开你需要施加力的“increment”,选中应力,如图:2.在“Loaded Data Files”对话框中空白处点击右键,选择“Open Data Files”,如图:3.选择你需要输入力的txt文件,txt文件代表了输入力的方式,注意txt文件不能放到桌面,而是放到其他硬盘里:4.txt文件导入后,在“Loaded Data Files”对话框中多了个txt小菜单,点击其中的曲线图标:再点击左侧的“Loading Settings”:5.清除之前疲劳计算的数据,如图:6.单击“Add...”,选择“A LOAD * dataset”,此时应力已经导入了。

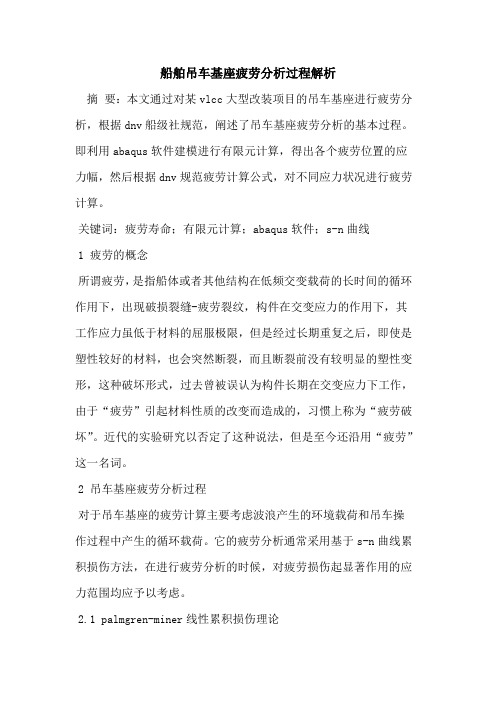

船舶吊车基座疲劳分析过程解析摘要:本文通过对某vlcc大型改装项目的吊车基座进行疲劳分析,根据dnv船级社规范,阐述了吊车基座疲劳分析的基本过程。
即利用abaqus软件建模进行有限元计算,得出各个疲劳位置的应力幅,然后根据dnv规范疲劳计算公式,对不同应力状况进行疲劳计算。
关键词:疲劳寿命;有限元计算;abaqus软件;s-n曲线1 疲劳的概念所谓疲劳,是指船体或者其他结构在低频交变载荷的长时间的循环作用下,出现破损裂缝-疲劳裂纹,构件在交变应力的作用下,其工作应力虽低于材料的屈服极限,但是经过长期重复之后,即使是塑性较好的材料,也会突然断裂,而且断裂前没有较明显的塑性变形,这种破坏形式,过去曾被误认为构件长期在交变应力下工作,由于“疲劳”引起材料性质的改变而造成的,习惯上称为“疲劳破坏”。
近代的实验研究以否定了这种说法,但是至今还沿用“疲劳”这一名词。
2 吊车基座疲劳分析过程对于吊车基座的疲劳计算主要考虑波浪产生的环境载荷和吊车操作过程中产生的循环载荷。
它的疲劳分析通常采用基于s-n曲线累积损伤方法,在进行疲劳分析的时候,对疲劳损伤起显著作用的应力范围均应予以考虑。
2.1 palmgren-miner线性累积损伤理论(1)其中,d=累计疲劳损伤;a=s-n曲线参数m=s-n曲线反斜率k=应力范围考虑的数量ni=应力范围为时的应力循环次数ni=所考虑节点相关s-n曲线中得到的对应应力循环次数?浊=利用系数疲劳强度分析要考虑所用可能的工况,应力范围的数量应该足够多,来确保疲劳强度的可靠性。
结构在设计寿命期间内的累积损伤度d 应满足下式要求:d≤1.02.2 疲劳分析的典型位置在进行疲劳强度分析的时候,除了考虑循环载荷外,还要选择容易发生疲劳破坏的位置,下面是疲劳分析的典型位置。
a)肘板趾端的位置(见图1)b)几何形状过渡位置c)开孔位置(见图2)d)板连接的位置,一般是板连接处未对齐2.3 周期性载荷的施加由于周期性载荷对结构的疲劳寿命起主要作用,包括环境加速度,因此,吊机操作过程中的循环载荷,环境加速度以及因波浪弯矩产生的变形对吊车基座的影响等就是吊车基座疲劳状态下的载荷。
基于MSCFATIGUE的轿车车门结构疲劳耐久分析作者:肖志金夏汤忠刘盼摘要:以某型轿车车门为例,建立了前侧门系统的有限元模型,施加了边界条件以模拟实际工况,并采用ABAQUS 求解器计算获得了应力时间历程。
利用Miner 损伤累积准则,在MSC.FATIGUE 软件中对车门的疲劳寿命进行仿真分析,估算了车门在100000 次开关闭循环后的累计损伤值,并提出了改进方案。
计算结果显示危险区域与实车试验一致。
关键词:MSC.FATIGUE 车门疲劳损伤1 引言车门作为轿车车身中十分重要的功能部件,具有隔绝车外噪声,缓冲来自外部的冲击的作用,其疲劳寿命直接关系到轿车的经济性和舒适性。
如果能在设计的早期预测结构的疲劳寿命,可以减少试验次数,降低费用,缩短产品开发周期,提高产品的质量。
因此在车门设计的早期阶段,利用计算机仿真模拟,对疲劳寿命进行,有针对性的进行设计的改进,具有较大的现实意义。
以某型轿车前侧门为例,采用MSC.FATIGUE 求解器,对前侧门结构的疲劳寿命进行了分析,识别了危险区域并提出了改进意见。
2 汽车前侧门有限元模型的建立2.1 前侧门网格模型将前侧门各零件和与其相关联的车身环境件的三维模型导入到有限元前处理软件HYPERMESH 中,采用壳单元进行网格划分,基本网格尺寸为5mm。
玻璃及门窗附件简化为集中质量施加在各质心处。
门锁、门铰链和玻璃升降器电机都采用六面体单元建模。
焊点利用B31 单元模拟,采用MPC 单元模拟门铰链上的旋转副。
根据实际情况定义材料属性和接触关系。
生成的有限元模型单元数量为318555,节点数量为290757,局部模型如图1 所示。
图1 前侧门总成局部网格模型2.2 分析工况及边界条件在车身环境件上加全约束,使车门开启4 度,并对车门施加1.46 弧度/s 的关闭角初速度(对应锁扣处的关闭线速度为1.5m/s)。
改变模型中玻璃安装位置,以分别模拟玻璃全关,半开和全开三个工况。
ABAQUS结合疲劳分析软件fe-safe或者fatigue做疲劳分析,需要导入ABAQUS分析结果生成的文件fil,由于ABAQUS软件默认生成odb格式的计算结果文件,而软件fe-safe虽然能导入odb但是效果很可能不太理想,于是如何生成fil格式显得很重要。
论坛上以有许多人给出解释说明,但无奈不够完整,讲述十分模糊。
本人在大概学会转换过程后,进行了总结:大致只需要在inp文件末尾添加一段代码即可将inp转换为二进制fil格式。
记事本打开分析结果生成的inp文件,加入代码如下:
*Output, history, variable=PRESELECT
--------------以下为添加代码
*El Print, freq=1
*Node Print, freq=1
*NODE FILE
CF,
RF,
U,
*EL FILE, POSITION=NODES
S,
SINV,
---------------
*End Step
打开ABAQUS软件,新建一个job,你在新建任务的时候,Souce 要选Input File(输入文件),然后找到修改过的那个INP文件,提交运算,运算结束会自动生成fil文件。
如果不这样做,按照原来的方法点提交运算,这样ABAQUS又自动生成一个跟原来一样的INP文件,把修改的覆盖掉了。
一般的应力问题都可以成功转换。
如果要用patran 来读取的话,可能需要在step 前加入*FILE FORMAT,ASCII
皇者谢霆锋2015年01月06日。
制造.材料18CrNiMo7-6低碳合金钢疲劳寿命分析!□李道军1□李廷锋1□刘德平21.郑州职业技术学院郑州4501212.郑州大学机械与动力工程学院郑州450001摘要:应用SolidWois三维建模软件、ABAQUS有限元分析软件、Fa-sia疲劳分析软件进行联合仿真,对18CrNiMo7-6低碳合金钢试样进行疲劳寿命分析,研究应力集中对18CrNiMo7-6低碳合金钢疲劳寿命的影响。
在分析中,应用ABAQUS软件对18CrNiMo7-6低碳合金钢试样进行了静强度分析,得到18CmiMo7-6低碳合金钢试样的应力云图"再通过Fa-sia软件读取静强度分析结果,结合载荷谱信息对18CreiMo7-6低碳合金钢试样进行疲劳寿命计算,从而得到18CmiM/-6低碳合金钢试样的寿命云图。
分析结果表明,应力集中对18CreiMo7-6低碳合金钢疲劳寿命有较大影响,应力集中现象最显著的18CreiMo7-6低碳合金钢试样疲劳寿命最短,最容易发生疲劳破坏。
关键词:低碳合金钢疲劳寿命分析中图分类号:TH142.2文献标志码:A文章编号:1000-4998(2021)05-0041-05Abstract:SolidWorks3D modeling software$ABAQUS finite element analysis software$and Fa—sdfa mhgua analysis software were used Or Ioint simulation to conduci fatigue life analysis of tha18CreiMo7-6low corbon dlloy s W—sampia$and investigate tha ot stress concentration on tha fatigue life of18CreiMo7-6low corbon Cloy stee-In tha analysis$ABAQUS software was used to analyze tha static strength ot tha18CeNiMo7-6aowoaebon a a ossteeasampaeand obtain thestee s oaoud map oathe18CeNiMo7-6aowoaebon Cloy s W—sample.Then by reading tha static strength analysis results ihrough Fa—sdfa software$and colculatingtha mtiaua life of tha18CrNiMo7-6low corbon toy s W—sample in combination with tha load spectrum information,tha lit cloud map of tha18CreiMo7-6low corbon toy s W—sample was obtained.Tha analysis results show that tha stress concentration has a greatae impact on tha fatigue life of18CreiMo7-6low corbontoy stee—Tha18CreiMo7-6low corbon toy s W—sample with tha mosi significont stress concentration hastha shoe—i fatigue lit and fatigue failure is mosi lik—y to occue.Keywordt: Low Cardon Alloy Steel Fatigue Life Analysee1分析背景机械设备在工作条件下,各工件的应力状态随时间产生规律性的周期变化,在这种规律性周期变化中存在的应力称为交变应力。
Fatigue 分析实例
为如图1所示的中心孔板,材料为LY12-CZ ,板宽50mm,孔直径为8mm ,板厚1mm 。
LY12-CZ 铝板弹性模量GPa E 68=,强度极限MPa b 482=σ。
在板的两边施加1MPa 的均布拉应力。
图1 中心孔板结构示意图
1、应力计算结果与分析
对上述模型进行有限元计算,结果应力云图如图2所示。
图2 应力云图
2、*.Fil文件说明
*.fil文件是ABAQUS的一种二进制输出文件,供其他软件(如Patran)后处理使用,如生成X-Y曲线,制作二维表格等,可以输出的项目包括:单元、节点、接触面、能量、模态、梁截面等的输出信息,输出的方法是在INP文件中增加输出指令,
生成*.fil文件的步骤如下
对ABAQUS/Standard,可以直接输出.fil文件,步骤如下:
在inp文件中,step步骤之后, end step步骤之前,加上以下内容:*NODE FILE
RF,U,V
**输出节点的作用力(RF),位移(U,V)到*.fil中
*EL FILE
S,E
**输出单元应力(S),应变(E)到*.fil中
在abaqus的job界面重新运行inp文件,即可得到对应的fil文件3、疲劳寿命估算
疲劳寿命估算需用到软件中的模块。
如图3所示,位于的Tools菜单下,点击Main Interface即可进入模块主界面。
图3 在中进入界面
对结构施加的疲劳载荷谱见表1。
表1 名义应力谱
级数Smax Smin循环次数
1318-1212
217641982将载荷谱导入后显示如图4所示。
图4载荷谱块谱示意图
将模型的结果文件(.fil文件)导入中,点击输入材料和载荷谱信息,进行寿命估算,得到模型的对数寿命云图,如图5所示。
图5 对数寿命云图
从图5上可知该结构的疲劳寿命为 2.24
10174
块谱。
