fluent中边界条件的类型Fluent中边界条件的类型在Fluent中，边界条件是指在仿真模拟过程中，用于限定模型的边界或区域范围的条件。
这些边界条件的设置对于模拟结果的准确性和可靠性具有重要作用。
在Fluent中，常见的边界条件类型包括：入口边界条件、出口边界条件、壁面边界条件、对称边界条件和周期性边界条件。
一、入口边界条件入口边界条件是指流体进入仿真模型的边界条件。
在Fluent中，常见的入口边界条件类型有：速度入口、质量流入口和压力入口。
速度入口边界条件是通过指定流体的速度矢量来定义的，可以根据实际情况指定不同方向的速度分量。
质量流入口边界条件是通过指定流体的质量流率来定义的，常用于气体或液体进入模型的情况。
压力入口边界条件是通过指定流体的压力值来定义的，适用于流体进入模型时压力已知的情况。
二、出口边界条件出口边界条件是指流体离开仿真模型的边界条件。
在Fluent中，常见的出口边界条件类型有：压力出口和速度出口。
压力出口边界条件是通过指定流体的压力值来定义的，适用于流体离开模型时压力已知的情况。
速度出口边界条件是通过指定流体的速度矢量来定义的，可以根据实际情况指定不同方向的速度分量。
三、壁面边界条件壁面边界条件是指模型中的实体表面，通过设置壁面边界条件来模拟流体与实体表面的相互作用。
在Fluent中，常见的壁面边界条件类型有：壁面摩擦和壁面热传导。
壁面摩擦边界条件用于模拟流体与实体表面间的摩擦作用，可以通过设置壁面摩擦系数来定义。
壁面热传导边界条件用于模拟流体与实体表面间的热传导作用，可以通过设置壁面热传导系数来定义。
四、对称边界条件对称边界条件是指模型中的对称面，通过设置对称边界条件来模拟流体在对称面上的行为。
在Fluent中，常见的对称边界条件类型有：对称面和对称压力。
对称面边界条件要求流体在对称面上的速度和温度分量与对称面的法向分量相等。
对称压力边界条件要求流体在对称面上的压力与对称面的压力相等。
fluent外流场边界条件设置Fluent外流场边界条件设置在计算流体力学领域，Fluent是一个广泛使用的计算流体动力学（CFD）软件包，用于模拟和分析流体流动和传热问题。
在Fluent 中，边界条件的设置对于模拟结果的准确性和可靠性至关重要。
本文将重点介绍Fluent中外流场边界条件的设置。
1. 壁面边界条件壁面是流体流动中最常见的边界之一，它可以是实际物体的表面，也可以是虚拟的边界。
在Fluent中，壁面边界条件的设置直接影响着流动的速度和温度分布。
常见的壁面边界条件有：- 固定温度壁面：假设壁面具有固定的温度，适用于需要考虑热传导的问题，如热交换器。
- 固定热流壁面：假设壁面具有固定的热流，适用于需要考虑热辐射的问题，如太阳能集热器。
- 固定速度壁面：假设壁面具有固定的流体速度，适用于需要考虑流体动力学的问题，如风洞实验。
2. 入口边界条件入口边界条件是指流体流动进入计算区域的位置。
在Fluent中，入口边界条件的设置对于模拟结果的准确性和可靠性至关重要。
常见的入口边界条件有：- 固定速度入口：假设流体从入口进入计算区域时具有固定的速度，适用于需要考虑流体动力学的问题，如风洞实验。
- 固定压力入口：假设流体从入口进入计算区域时具有固定的压力，适用于需要考虑压力变化的问题，如管道流动。
- 固定质量流入口：假设流体从入口进入计算区域时具有固定的质量流率，适用于需要考虑质量守恒的问题，如喷气发动机。
3. 出口边界条件出口边界条件是指流体流动离开计算区域的位置。
在Fluent中，出口边界条件的设置对于模拟结果的准确性和可靠性至关重要。
常见的出口边界条件有：- 压力出口：假设流体从出口离开计算区域时具有固定的压力，适用于需要考虑压力变化的问题，如管道流动。
- 压力出流：假设流体从出口离开计算区域时具有与环境相等的压力，适用于需要考虑流体回流或循环的问题，如涡轮机。
- 非滑移壁面：假设流体从出口离开计算区域时与壁面无相对滑移，适用于需要考虑边界层效应的问题，如飞机机翼。
FLUENT边界条件（2）—湍流设置（fluent教材—fluent入门与进阶教程于勇第九章）Fluent：湍流指定方法（Turbulence Specification Method）2009-09-16 20:50使用Fluent时，对于velocity inlet边界，涉及到湍流指定方法（Turbulence Specification Method），其中一项是Intensity and Hydraulic Diameter （强度和水利直径），本文对其进行论述。
其下参数共两项，（1）是Turbulence Intensity，确定方法如下：I=0.16/Re_DH^0.125 (1)其中Re_DH是Hydraulic Diameter（水力直径）的意思，即式(1)中的雷诺数是以水力直径为特征长度求出的。
雷诺数Re_DH=u×DH/υ(2)u为流速，DH为水利直径，υ为运动粘度。
水利直径见（2）。
（2）水利直径水力直径是水力半径的二倍，水力半径是总流过流断面面积与湿周之比。
水力半径R＝A/X (3)其中，A为截面积（管子的截面积）＝流量/流速X为湿周(字面理解水流过各种形状管子外圈湿一周的周长)例如：方形管的水利半径R=ab/2(a+b)水利直径DH=2×R (4)举例如下：如果水流速度u=10m/s，圆形管路直径2cm，水的运动粘度为1×10-6 m2/s。
则DH=2×3.14*r^2/(2*3.14*r)=2*3.14*0.01^2/(3.14*0.02)=0.01 r为圆管半径Re_DH=u×DH/υ=10*0.02/10e-6=20000I=0.16/Re_DH^0.125=0.16/20000^0.125=0.0463971424017634≈5%水力半径：润湿周长横截面积=h r ， 水力直径：h h r 4D =对圆管而言，管道直径和水力直径是一回事。
第一步：网格1、读入网格（File→Read→Case）2、检查网格（Grid→Check）3、平滑网格（Grid→Smooth/Swap）4、更改网格的长度单位（Grid→Scale）5、显示网格（Display→Grid）第二步：建立求解模型1、保持求解器的默认设置不变（定常）2、开启标准K-ε湍流模型和标准壁面函数Define→Models→Viscous第三步：设置流体的物理属性ari→Density→viscosity→第四步：设置边界条件对outflow、velocity-inlet、wall 采用默认值第五步：求解1、Solv→Controls→Solution中，Discretitation→Pressure→standardPressure→Momentum→2、Solution Initialization→all zone3、Residual Monitors→Plot第六步:迭代第七步：进行后处理第八步：1、Define→Model→Evlerian2、在Vissous Model→K-epsilon Multiphase Model→Mixture 第九步：在Define Phase Model→Discrete phase ModelInteraction↓选中→Interaction With Continuous PhaseNomber of Continuous PhaseInteractions per DPM Interaction第十步：设置物理属性第十一步：Define→Operating →重力加速度Define→Boondary Conditionsflvid→Mixture→选中Sovrce Terms 其他默认Phase-1→选中Sovrce Terms 其他默认Phase-2→选中Sovrce Terms 其他默认inflow→Mixture→全部默认Phase-1→全部默认Phase-2→Multiphase→Volume Fraction→其他默认outflow→Mixture→默认Phase-1→默认Phase-2→默认wall→Mixture→全部默认Phase-1→默认Phase-2默认第十二步：Slove→Controls→Slution Controls→Pressure→Momentum→其余默认第十三步：千万不能再使用初始化第十四步：进行迭代计算截Z轴上的图:在Surface→iso↓Surface of constant↓Grid↓然后选x、y、z轴（根据具体情况而定）↓在Iso-Values→选取位置C的设置在New Surface Name中输入新各字→点创建然后在Display→Grid→Edge type→Feature→选中刚创建的那个面，然后Display查看刚才那面是否创建对最后在Display→Contours→Options→Filled→Surface→选中面，然后Display。
边界条件设置问题1、速度入口边界条件（velocity-inlet）：给出进口速度及需要计算的所有标量值。
该边界条件适用于不可压缩流动问题。
Momentum 动量？thermal 温度radiation 辐射species 种类DPM DPM模型（可用于模拟颗粒轨迹）multipahse 多项流UDS（User define scalar 是使用fluent求解额外变量的方法）Velocity specification method 速度规范方法：magnitude，normal to boundary 速度大小，速度垂直于边界；magnitude and direction 大小和方向；components 速度组成？Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区Velocity magnitude 速度的大小Turbulence 湍流Specification method 规范方法k and epsilon K-E方程：1 Turbulent kinetic energy湍流动能；2 turbulent dissipation rate 湍流耗散率Intensity and length scale 强度和尺寸：1湍流强度 2 湍流尺度=0.07L（L为水力半径）intensity and viscosity rate强度和粘度率：1湍流强度2湍流年度率intensity and hydraulic diameter强度与水力直径：1湍流强度；2水力直径2、压力入口边界条件（pressure-inlet）：压力进口边界条件通常用于给出流体进口的压力和流动的其它标量参数，对计算可压和不可压问题都适合。
压力进口边界条件通常用于不知道进口流率或流动速度时候的流动，这类流动在工程中常见，如浮力驱动的流动问题。
fluent解释型边界条件
在流体动力学中，边界条件是指在计算流体流动时应用于流动域边界的限制条件。
边界条件可以限制流体动力学模拟的边界和物理行为，以便模拟各种现实世界的情况。
"fluent"是一种常用的计算流体动力学软件，它提供了多种边
界条件选项。
以下是一些常见的"fluent"解释型边界条件：
1. 壁面条件：在流体流动域的固体表面上，速度为零且流体与壁面无相对运动。
这种边界条件模拟了流体流动在实际物体表面上的停滞现象。
2. 入口条件：这种边界条件指定了流体进入流动域的初始状态。
通常需要指定入口处的流体速度、压力和其他相关参数。
这可以通过实验数据、数学模型或其他方法获得。
3. 出口条件：出口条件用于指定流体从流动域中排出的方式。
通常需要指定出口处的流体速度、压力或其他参数。
这要求边界处的流体与环境的相互作用。
4. 对称条件：对称边界条件假设流动域中的流体以某种方式对称。
这意味着流场的某些属性在对称面上是对称的，例如速度或压力。
这样的边界条件可以减少计算量。
5. 对流条件：对流边界条件描述了物质在流动域中的传输方式。
对流条件可以指定物质在边界处的流动速度或浓度等特性。
6. 强制速度条件：强制速度边界条件直接指定了边界处的流体速度。
这种条件可以用来模拟外部激励对流动的影响，例如粘性流体中的涡流。
这些是"fluent"软件中常见的解释型边界条件，可以根据具体的模拟需求选择适当的条件。
FLUENT UDF 应用实例:传热问题第二第三类热边界条件转换成第一类边界条件1 引言传热问题的常见边界条件可归纳为三类，以稳态传热为例，三类边界条件的表达式如下。
恒温边界（第一类边界条件）：const w T = （1-1）恒热流密度边界（第二类边界条件）：const w T n λ∂⎛⎫-= ⎪∂⎝⎭ （1-2）对流换热边界（第三类边界条件）：()w f wT h T T n λ∂⎛⎫-=- ⎪∂⎝⎭ （1-3）2 问题分析2.1 纯导热问题以二维稳态无源纯导热问题为例，如图1所示，一个10×10m 2的方形平面空间，上下面以及左边为恒温壁面（21℃），右边第二类、第三类边界条件如图所示。
为方便问题分析，内部介质的导热系数取1W/m ℃。
模型水平垂直方向各划分40个网格单元，不计边界条件处壁厚。
图1 问题描述采用FLUENT 软件自带边界条件直接进行计算，结果如图2所示。
（a ）第二类边界条件（b ）第三类边界条件 图2 软件自带边界计算结果参考数值传热学[3]，对于第二类（式1-2）、第三类（式1-3）边界条件可通过补充边界点代数方程的方法进行处理，结果如下。
第二类边界条件：11M M q T T δλ-=+（2-1）第三类边界条件：11/1M M fh h T T T δδλλ-⎛⎫⎛⎫=++⎪ ⎪⎝⎭⎝⎭（2-2） 其中，T M 为边界节点处的温度（所求值），T M-1为靠近边界第一层网格节点处的温度，δ为靠近边界第一层网格节点至边界的法向距离，q 为热流密度，h 为对流换热系数。
将以上两式通过UDF 编写成边界条件（DEFINE_PROFILE ），全部转换为第一类边界条件，计算结果如图3所示。
（a）第二类边界条件（b）第三类边界条件图3 UDF计算结果可以看出，经过UDF边界转换后的计算结果与软件自带边界计算结果几乎完全相同。
2.2对流换热问题以上处理方式对于导热问题肯定是适用的，但是对于对流换热问题能否用同样的方式处理呢，笔者认为，严格意义上讲式2-1和2-2对与对流换热问题是不能用的，因为边界内侧的流体与壁面的换热机制是对流换热。
第五章 边界条件5-1 FLUENT 程序边界条件种类FLUENT 的边界条件包括： 1， 流动进、出口边界条件2， 壁面，轴对称和周期性边界3， Internal cell zones ：fluid, solid (porous is a type of fluid zone )4， Internal face boundaries ：fan, radiator, porous jump, wall, interior5－2 流动进口、出口边界条件FLUENT 提供了10种类型的流动进、出口条件，它们分别是：★一般形式： ★可压缩流动： 压力进口 质量进口 压力出口 压力远场★不可压缩流动： ★特殊进出口条件： 速度进口 进口通分，出口通风 自由流出 吸气风扇，排气风扇进口出口壁面orifice (interior)orifice_plate and orifice_plate-shadow流体Example: Face and Cell zones associated with Pipe Flow through orifice plate1，速度进口（velocity-inlet）：给出进口速度及需要计算的所有标量值。
该边界条件适用于不可压缩流动问题，对可压缩问题不适用，否则该入口边界条件会使入口处的总温或总压有一定的波动。
2，压力进口（pressure-inlet）：给出进口的总压和其它需要计算的标量进口值。
对计算可压不可压问题都适用。
3，质量流进口（mass-flow-inlet）：主要用于可压缩流动，给出进口的质量流量。
对于不可压缩流动，没有必要给出该边界条件，因为密度是常数，我们可以用速度进口条件。
4，压力出口（pressure-outlet）：给定流动出口的静压。
对于有回流的出口，该边界条件比outflow 边界条件更容易收敛。
该边界条件只能用于模拟亚音速流动。
5，压力远场（pressure-far-field）：该边界条件只对可压缩流动适合。
fluent多相流模型边界条件
在使用FLUENT进行多相流模拟中，边界条件是非常重要的，它们用于描述模拟域中不同区域之间的流体和颗粒物质交互的方式。
下面是一些常见的多相流模型中使用的边界条件：
1. 壁面边界条件：用于模拟颗粒与固体壁面的相互作用。
可以使用不同类型的壁面模型，如无滑移壁面模型、滑移壁面模型、粘性壁面模型等。
2. 入口边界条件：用于描述流体和颗粒物质从模拟域的边界进入的方式。
可以指定不同的入口速度、压力、颗粒物质浓度等。
3. 出口边界条件：用于描述流体和颗粒物质从模拟域的边界流出的方式。
可以指定不同的出口压力、速度、质量流率等。
4. 对称边界条件：用于描述流体和颗粒物质在模拟域的对称边界上的行为。
通常假定对称边界上的速度和压力梯度为零。
5. 注射边界条件：用于描述颗粒物质注入流体中的行为。
可以指定不同的注入速度、颗粒物质浓度等。
6. 气泡边界条件：用于描述气泡在流体中的行为。
可以指定不同的气泡半径、速度、浓度等。
这些边界条件的选择要根据具体的多相流模拟问题来确定，同时还需要根据实际情况和已有的经验进行调整和优化。

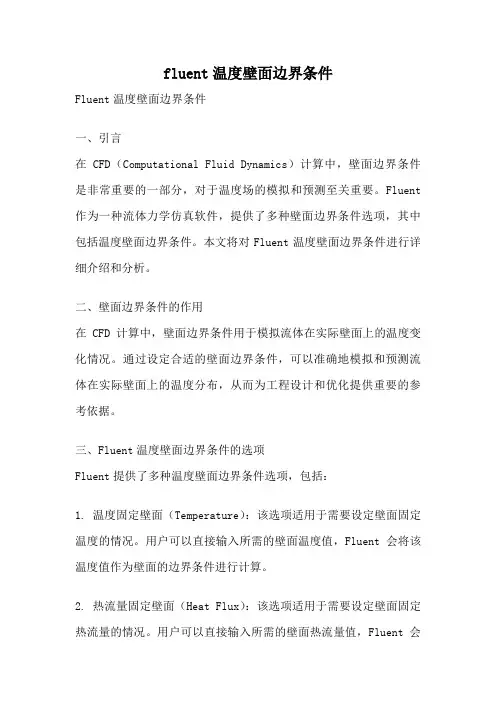

fluent温度壁面边界条件Fluent温度壁面边界条件一、引言在CFD（Computational Fluid Dynamics）计算中，壁面边界条件是非常重要的一部分，对于温度场的模拟和预测至关重要。
Fluent 作为一种流体力学仿真软件，提供了多种壁面边界条件选项，其中包括温度壁面边界条件。
本文将对Fluent温度壁面边界条件进行详细介绍和分析。
二、壁面边界条件的作用在CFD计算中，壁面边界条件用于模拟流体在实际壁面上的温度变化情况。
通过设定合适的壁面边界条件，可以准确地模拟和预测流体在实际壁面上的温度分布，从而为工程设计和优化提供重要的参考依据。
三、Fluent温度壁面边界条件的选项Fluent提供了多种温度壁面边界条件选项，包括：1. 温度固定壁面（Temperature）：该选项适用于需要设定壁面固定温度的情况。
用户可以直接输入所需的壁面温度值，Fluent会将该温度值作为壁面的边界条件进行计算。
2. 热流量固定壁面（Heat Flux）：该选项适用于需要设定壁面固定热流量的情况。
用户可以直接输入所需的壁面热流量值，Fluent会根据设定的热流量值计算壁面的温度分布。
3. 对流换热壁面（Convection）：该选项适用于需要考虑对流换热的情况。
用户需要输入壁面的对流换热系数和环境温度，Fluent会根据这些参数计算壁面的温度分布。
4. 辐射换热壁面（Radiation）：该选项适用于需要考虑辐射换热的情况。
用户需要输入壁面的辐射换热系数和环境温度，Fluent会根据这些参数计算壁面的温度分布。
5. 热通量与温度梯度壁面（Heat Flux and Temperature Gradient）：该选项适用于需要同时考虑热通量和温度梯度的情况。
用户需要输入壁面的热通量和温度梯度值，Fluent会根据这些参数计算壁面的温度分布。
四、选取合适的温度壁面边界条件选取合适的温度壁面边界条件需要考虑多个因素，包括实际工程中的壁面热传导、对流换热和辐射换热等因素。
壁面边界条件壁面边界条件用于限制流体和固体区域。
在粘性流动中，壁面处默认为非滑移边界条件，但是你也可以根据壁面边界区域的平动或者转动来指定切向速度分量，或者通过指定剪切来模拟滑移壁面(你也可以在FLUENT中用对称边界类型来模拟滑移壁面，但是使用对称边界就需要在所有的方程中应用对称条件。
详情请参阅对称边界条件一节)。
在当地流场的详细资料基础上可以计算出流体和壁面之间的剪应力和热传导。
壁面边界的输入概述壁面边界条件需要输入下列信息：●热边界条件（对于热传导计算）●速度边界条件（对于移动或旋转壁面）●剪切（对于滑移壁面，此项可选可不选）●壁面粗糙程度（对于湍流，此项可选可不选）●组分边界条件（对于组分计算）●化学反应边界条件（对于壁面反应）●辐射边界条件(对于P-1模型、DTRM或者DO模型的计算)●离散相边界条件（对于离散相计算）在壁面处定义热边界条件如果你在解能量方程，你就需要在壁面边界处定义热边界条件。
在FLUENT中有五种类型的热边界条件：●固定热流量●固定温度●对流热传导●外部辐射热传导●外部辐射热传导和对流热传导的结合如果壁面区域是双边壁面（在两个区域之间形成界面的壁面，如共轭热传导问题中的流/固界面）就可以得到这些热条件的子集，但是你也可以选择壁面的两边是否耦合。
详情请参阅在壁面处定义热边界条件。
下面各节介绍了每一类型的热条件的输入。
如果壁面具有非零厚度，你还应该设定壁面处薄壁面热阻和热生成的相关参数，详情请参阅在壁面处定义热边界条件。
热边界条件由壁面面板输入（Figure 1），它是从边界条件打开的（见设定边界条件一节）。
Figure 1:壁面面板对于固定热流量条件，在热条件选项中选择热流量。
然后你就可以在热流量框中设定壁面处热流量的适当数值。
设定零热流量条件就定义了绝热壁，这是壁面的默认条件。
选择固定温度条件，在壁面面板中的热条件选项中选择温度选项。
你需要指定壁面表面的温度。
壁面的热传导可以用温度边界条件一节中的方程1或3来计算。
对于对流热传导壁面，在热条件中选择对流。
输入热传导系数以及自有流温度，FLUENT 就会用对流热传导边界条件中的方程1来计算壁面的热传导。
如果你所模拟的是从外界而来的辐射热传导，你可以在壁面面板中激活辐射选项，然后设定外部发射率以及外部辐射温度。
如果选择混合选项，你就可以选择对流和辐射结合的热条件。
对于这种条件，你需要设定热传导系数、自由流温度、外部发射率以及外部辐射温度。
默认情况下壁面厚度为零。
然而你可以结合任何的热条件来模拟两个区域之间材料的薄层。
例如：你可以模拟两个流体区域之间的薄金属片的影响，固体区域上的薄层或者两个固体区域之间的接触阻力。
FLUENT会解一维热传导方程来计算壁面所提供的热阻以及壁面内部的热生成。
在热传导计算中要包括这些影响，你就需要指定材料的类型，壁面的厚度以及壁面的热生成速度。
在材料名字下拉菜单中选择材料类型，然后在壁面厚度框中指定厚度。
壁面的热阻为D x/k，其中k是壁面材料的热传导系数，D x是壁面厚度。
你所设定的热边界条件将在薄壁面的外部指定，如图2所示，其中T_b壁面处所指定的固定温度。
Figure 2: 热条件被指定在薄壁面的外侧在热生成速度框中指定壁面内部热生成速度。
这一选项是非常有用的，比方说，模拟已知电能分布的印刷电路板。
如果壁面区域的每一边是流体或者固体区域。
当你具有这类壁面区域的网格读入到FLUENT，一个阴影区域会自动产生，以便于壁面的每一边都是清楚的壁面区域。
在壁面区域面板中，阴影区域的名字将在阴影表面区域框中显示出来。
你可以选择在每一个区域指定不同的热条件或者将两个区域耦合：●要耦合壁面的两个边，在热条件选项中选择耦合选项(只有壁面是双边时这一选项才会出现在壁面面板中)。
不需要输入任何附加的热边界信息，因为解算器会直接从相邻单元的解中计算出热传导。
然而你可以指定材料类型、壁面厚度以及热生成速度来计算壁面热阻，详情请参阅壁面处热边界条件的定义一节。
注意，你所设定的壁面每一边的阻抗参数会自动分配给它的阴影壁面区域。
指定壁面内的热生成速度是很有用的，比如，模拟已知电能分布但是不知道热流量或者壁面温度的印刷电路板。
●要解耦壁面的两个边，并为每一个边指定不同的热条件，在热条件类型中选择温度或者热流作为热条件类型(对于双边壁面，不应用对流和热辐射)。
壁面和它的阴影之间的关系会被保留，以便于你在以后可以再次耦合它们。
你需要设定所选的热条件的相关参数，前面对这方面的内容已经叙述过了不再重复。
两个非耦合壁面具有不同的厚度，并且相互之间有效地绝缘。
如果对于非耦合壁面指定非零厚度的壁面，你所设定的热边界条件就会在两个薄壁的外边的那个边指定，如图3所示，其中T_b1和T_b2分别是两个壁面的温度或者热流量。
k_w1和k_w2时耦合薄壁面的热传导率。
注意图3中两个壁面之间的缺口并不是模型的一部分，它只是在图形中用来表明每一个非耦合壁面的热边界条件在哪里应用。
Figure 3: 热条件在非耦合薄壁的外边指定对移动壁面定义速度条件如果你希望在计算中包括壁面的切向运动，你就需要定义平动或者转动速度。
壁面速度条件在壁面面板的运动部分输入，在这里你可以激活面板底部的移动壁面选项来显示和编辑，此时壁面面板会扩大显示为下图：Figure 1: 移动壁面的壁面面板如果邻近壁面的单元区域是移动的，（比如你使用移动参考系或者滑动网格）你可以激活相对邻近单元区域选项来选择指定的相对移动区域的移动速度。
如果指定相对速度，那么相对速度为零意味着在相对坐标系中壁面是静止的，因此在绝对坐标系中以相对于邻近单元的速度运行。
如果选择绝对速度（激活绝对选项），速度为零就意味着避免在绝对坐标系中是静止的，而且以相对于邻近单元的速度以动，但是在相对坐标系中方向相反。
如果你使用一个或多个移动参考系、滑动网格或者混合平面，并且你希望壁面固定在移动参考系上。
推荐你指定相对速度（默认）而不是绝对速度。
然后，如果你修改邻近单元区域的速度，就像你指定绝对速度一样，你就不需要对壁面速度做任何改变。
注意：如果邻近单元不是移动的那么它和相对选项是等同的。
对于包括线性，壁面边界是平动的问题（如以移动带作为壁面的矩形导管），你可以激活平动选项，并指定壁面速度和方向(X,Y,Z矢量)。
作为默认值，通过指定平动速度为零，壁面移动是未被激活的。
对于包括转动壁面运动的问题，你可以激活转动选项，并对指定的旋转轴定义旋转速度。
要定义轴，请设定旋转轴方向和和旋转轴原点。
这一轴和邻近单元区域所使用的旋转轴是无关的，而且和其它的壁面旋转轴无关。
对于三维问题旋转轴是通过指定坐标原点的矢量，它平行于在旋转轴方向框中指定的从(0,0,0)到(X,Y,Z)的矢量。
对于二维问题，你只需要指定旋转轴起点，旋转轴是通过指定点的z向矢量。
对于二维轴对称问题，你不必定义旋转轴：通常是绕x轴旋转，起点为(0,0)。
需要注意的是，只有在壁面限制表面的旋转时，模拟切向旋转运动才是正确的(比如圆环或者圆柱)。
还要注意只有对静止参考系内的壁面才能指定旋转运动。
如定义壁面处热边界条件所讨论的，当你读入具有双边壁面的网格时（它在流/固区域形成界面），会自动形成阴影区域来区分壁面区域的每一边。
对于双边壁面，壁面和阴影区域可能指定不同的运动，而不管它们耦合与否。
然而需要注意的是，你不能指定邻近固体区域的壁面（或阴影）的运动。
模拟滑移壁面作为默认，无粘流动的壁面是非滑移条件，但是在FLUENT中，你可以指定零或非零剪切来模拟滑移壁面。
要指定剪切，在壁面面板中选择指定剪切应力项（见下图），然后你可以在剪切应力项中输入剪切的x, y, 和z分量指定剪切应力选项不是用壁面函数。
Figure 1: 滑移壁面的壁面面板在湍流壁面限制的流动中模拟壁面粗糙度的影响流过粗糙表面的流体会有各种各样的情况。
比如流过机翼表面、船体、涡轮机、换热器以及管系统的流动，还有具有各种粗糙度的地面上的大气边界层。
壁面粗糙度影响了壁面处的阻力、热传导和质量输运。
如果你是在模拟具有壁面限制的湍流流动，壁面粗糙度的影响是很大的，你可以通过修改壁面定律的粗糙度来考虑避免粗糙度影响。
粗糙管和隧道的实验表明了当用半对数规则画图时，近粗糙壁面的平均速度分布具有相同的坡度(1/k)但是具有不同的截止点(在对数定律中附加了常数B)。
对于粗糙壁面，平均速度的壁面定律具有的形式为： B y u E u u p w p ∆-⎪⎪⎭⎫ ⎝⎛=μρτρτ**ln 1其中u^* = C_m^1/4k^1/2；B ∆是粗糙度函数，它衡量了由于粗糙影响而导致的截止点的转移。
一般说来，B ∆依赖于粗糙的类型(相同的沙子、铆钉、螺纹、肋、铁丝网等)和尺寸。
对于各种类型的粗糙情况没有统一而有效的公式。
然而，对于沙粒粗糙情况和各种类型的统一粗糙单元，人们发现B ∆和无量纲高度K_s ^+ = r K_s u^*/m 具有很好的相关性，其中K_s 是物理粗糙高度u^* = C_m^1/4k^1/2。
实验数据分析表明粗糙函数B ∆并不是K_s^+的单值函数，而是依赖于K_s^+的值有不同的形式。
观察表明有三种不同的类型： ● 液体动力光滑(K_s^+ < 3 ~ 5)● 过渡区(3 ~ 5 < K_s^+ < 70 ~ 90)● 完全粗糙(K_s^+ > 70 ~ 90)根据上述数据，在光滑区域内粗糙度的影响可以忽略，但是在过渡区域就越来越重要了，在完全粗糙区域具有完全的影响。
在FLUENT 中，整个粗糙区域分为三个区域。
粗糙函数B ∆的计算源于Nikuradse's 数据[27]基础上的由Cebeci 和Bradshaw 提出的公式：对于液体动力光滑区域(K_s^+ < 2.25)：0=∆B对于过渡区(2.25 < K_s^+ < 90)：(){}811.0ln 4258.0sin 25.8725.2ln 1-⨯⎥⎦⎤⎢⎣⎡+-=∆+++s s K s K K C K B s κ其中C_K_s 为粗糙常数，依赖于粗糙的类型。
在完全粗糙区域(K_s^+ > 90)：()++=∆s K K C B s 1ln 1κ 在解算器中，给定粗糙参数之后，粗糙函数B ∆(K_s^+)用相应的公式计算出来。
方程1中的修改之后的壁面定律被用于估计壁面处的剪应力以及其它的对于平均温度和湍流量的壁面函数。
要模拟壁面粗糙的影响，你必须指定两个参数：粗糙高度K_s 和粗糙常数C_K_s 。
默认的粗糙高度为零，这符合光滑壁面。
对于产生影响的粗糙度，你必须指定非零的K_s 。
对于同沙粒粗糙情况，沙粒的高度可以简单的被看作K_s 。
然而，对于非同一沙粒平均直径(D_50)应该是最有意义的粗糙高度。
