【CN305204423S】全向多功能电子爆音驱鸟器【专利】

北京飞举电气有限公司驱鸟器
地址：北京市海淀区曙光花园中路11号北京农科大厦A 座606室
电话：010-5150194651501947/48邮编：100097
网址： 驱鸟器
一用途：
主要适用于电力系统输电线路，变电所室外开关场地及其他需要驱赶鸟类的场合，该产品是根据鸟类怕光、恐色的特性，特别是惧怕闪光的习性，将其驱赶于杆塔之外防止筑巢，以达到杜绝鸟害，保证安全的目的。

二产品特点：
本产品叶轮座、齿轮、壳体与反光镜座均选用工程塑料聚甲醛POM ，齿轮本身具有润滑性能，不需另加任何润滑剂。

风动驱鸟器的旋转力，是靠风压与风叶的面积差产生的阻力大小来实现的，该产品的反光镜架也设计成碗型，以补助动力，加大驱鸟器旋转的动力和速度。

风叶与反光镜快速不同方向的旋转能够产生对鸟类视觉的干扰和惊吓，达到驱鸟效果。

该产品的转速比，比市场现有产品的转速快37.3%，闪光的频率也提高了37.3%。

碗型的反光镜架，双面反光镜，外表美观，与其市场现有产品相比，外观效果功能差异很大，闪光的频率高于现有产品的两倍，
用闪光在空中去驱赶和捕捉鸟类，无论是在时间上还是空间范围上，都远远超过现有产品的能力。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910819151.2(22)申请日 2019.08.31(71)申请人 山东厚俞实业有限公司地址 257000 山东省东营市北二路北侧阜盛路与潍坊路交汇处(72)发明人 胡晨光　胡跃东　张侃侃　吴兵　武雅君　(74)专利代理机构 北京拉沃科创知识产权代理事务所(普通合伙) 11745代理人 陈永宁(51)Int.Cl.A01M 29/18(2011.01)G01V 8/10(2006.01)(54)发明名称一种智能超声波驱鸟器(57)摘要本发明涉及一种智能超声波驱鸟器，包括驱鸟器本体，驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；光敏感应器与中央处理器相连，太阳能电池板与蓄电池相连，蓄电池与中央处理器、超声波发生器相连，且蓄电池与超声波发生器之间设有电源开关，中央处理器连接并控制电源开关和超声波发生器；监测器内部设有超声波传感器、信号调理电路和单片机；超声波传感器用于获取超声波发生器发出的超声波信号；单片机与中央处理器相连，将获取超声波声强实际信号、信号调理电路发出的超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

权利要求书1页 说明书2页 附图2页CN 110419526 A 2019.11.08C N 110419526A1.一种智能超声波驱鸟器，其特征在于：包括驱鸟器本体，所述驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，所述驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；所述光敏感应器与所述中央处理器相连，所述太阳能电池板与所述蓄电池相连，所述蓄电池与所述中央处理器、所述超声波发生器相连，且所述蓄电池与所述超声波发生器之间设有电源开关，所述中央处理器连接并控制所述电源开关和超声波发生器；所述监测器内部设有超声波传感器、信号调理电路和单片机；所述超声波传感器，用于获取超声波发生器发出的超声波信号；所述信号调理电路包括频率提取电路和幅度采样电路；所述频率提取电路，用于获取放大的超声波信号的频率；所述幅度采样电路，用于获取放大的超声波信号的幅度；所述单片机与所述中央处理器相连，将获取超声波声强实际信号、超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

专利名称：一种智能多功能驱鸟器的制作方法
专利类型：发明专利
发明人：陈勇刚,李刚,张雷,刘思远,张振华,黄志鹏,朱晨,陈伟,岳远,王亦,刘世鹏
申请号：CN201910636750.0
申请日：20190715
公开号：CN110301427A
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能多功能驱鸟器的制作方法，包括芯片和备选，所述芯片内编有自动驱动鸟程序，所述程序包括自动模式下级设有时间判断命令，程序包括自动模式执行后进入时间判断信命令，所述时间判断命令通过计时技术判断19：00至7：00之间为今晚，判断7：00至19：00为白天，当时间判断命令判断为判定为白天后，进入第一热释电红外感应命令，所述第一热释电红外感应命令通过外接红外装置收集信号，当第一热释电红外感应命令通过外接红外装置收集到信号后确定有鸟靠近后进入发音命令，所述发音命令通过外接发音设备发出声响进行初步驱赶。

本发明方便了人为切换智能、自动和手动模式，更好的满足使用需要。

申请人：国网宁夏电力有限公司石嘴山市红果子供电公司
地址：753204 宁夏回族自治区石嘴山市惠农区红果子镇
国籍：CN
代理机构：常州佰业腾飞专利代理事务所(普通合伙)
代理人：陈丽萍
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201620066333.9(22)申请日 2016.01.23A01M 29/16(2011.01)(73)专利权人国网山东省电力公司高唐县供电公司地址252800 山东省聊城市高唐县鱼邱湖街道金城东路92号(72)发明人焦来琪 刘增武 崔少青 孙思彬刘兴山 王长俊 梁洪元(54)实用新型名称一种驱鸟器(57)摘要本实用新型公开了一种驱鸟器，包括外壳，所述外壳一侧安装扬声器，且所述扬声器一侧安装铰链；所述铰链一侧安装机械锁；所述外壳顶端设置固定底板，且所述固定底板表面设置若干均匀分布的太阳能电池块；所述固定底板一侧设置电极；所述固定底板顶端安装摄像头；所述外壳内部安装微计算机。

本实用新型顶端设置有很多太阳能电池块，并且这些太阳能电池块的固定地板构成正四棱锥，有效采光面积最大化，该种智能驱鸟器无需外置的供电设备，完全由安装在自身的太阳能电池供电；在本实用新型的内部安装的微计算机存储了各种危害鸟类和它们天敌音频的信息，摄像头将四周的信息传送到微计算机进行分析处理，扬声器发出天敌的声音，驱赶危害鸟类。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页CN 205321005 U 2016.06.22C N 205321005U1.一种驱鸟器，包括外壳(9)，其特征在于，所述外壳(9)一侧安装扬声器(3)，且所述扬声器(3)一侧安装铰链(8)；所述铰链(8)一侧安装机械锁(7)；所述外壳(9)顶端设置固定底板(2)，且所述固定底板(2)表面设置若干均匀分布的太阳能电池块(11)；所述固定底板(2)一侧设置电极(10)；所述固定底板(2)顶端安装摄像头(1)；所述外壳(9)底端固定底座(6)；所述外壳(9)内部安装微计算机(4)。

2.根据权利要求1所述的一种驱鸟器，其特征在于，所述扬声器(3)、所述摄像头(1)、太阳能电池块(11)以及所述微计算机(4)均与所述电极(10)电性连接，且所述扬声器(3)和所述摄像头(1)均与所述微计算机(4)电性连接。

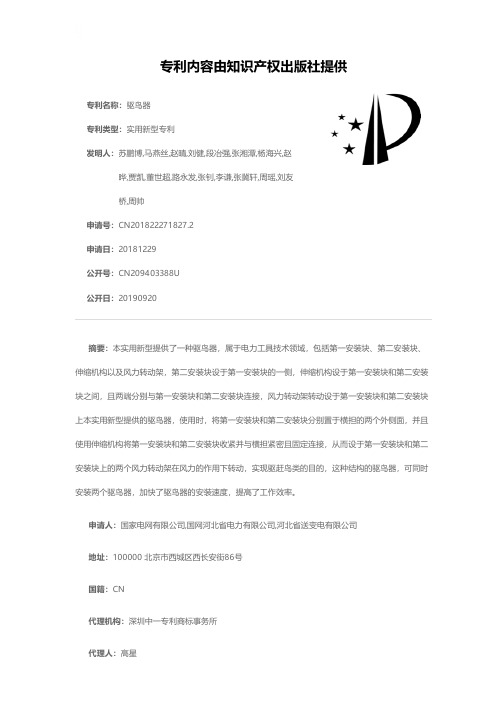

专利名称：驱鸟器
专利类型：实用新型专利
发明人：苏鹏博,马燕丝,赵晴,刘健,段冶强,张湘潭,杨海兴,赵晔,贾凯,董世超,路永发,张钊,李谦,张冀轩,周瑶,刘友
桥,周帅
申请号：CN201822271827.2
申请日：20181229
公开号：CN209403388U
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种驱鸟器，属于电力工具技术领域，包括第一安装块、第二安装块、伸缩机构以及风力转动架，第二安装块设于第一安装块的一侧，伸缩机构设于第一安装块和第二安装块之间，且两端分别与第一安装块和第二安装块连接，风力转动架转动设于第一安装块和第二安装块上本实用新型提供的驱鸟器，使用时，将第一安装块和第二安装块分别置于横担的两个外侧面，并且使用伸缩机构将第一安装块和第二安装块收紧并与横担紧密且固定连接，从而设于第一安装块和第二安装块上的两个风力转动架在风力的作用下转动，实现驱赶鸟类的目的，这种结构的驱鸟器，可同时安装两个驱鸟器，加快了驱鸟器的安装速度，提高了工作效率。

申请人：国家电网有限公司,国网河北省电力有限公司,河北省送变电有限公司
地址：100000 北京市西城区西长安街86号
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：高星
更多信息请下载全文后查看。

专利名称：一种智能多功能驱鸟器专利类型：实用新型专利
发明人：李秀河
申请号：CN201720282468.3
申请日：20170312
公开号：CN206547735U
公开日：
20171013
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能多功能驱鸟器，包括驱鸟器壳体、超声波发生口、太阳能光伏板、超声波发生器和电路主板，所述驱鸟器壳体内部的底端安装有电路主板，所述电路主板一侧的驱鸟器壳体内部安装有蓄电池，所述电路主板上方的驱鸟器壳体内部安装有超声波发生器，所述驱鸟器壳体的四个侧面皆设有超声波发生口，超声波发生口上方的驱鸟器壳体上安装有LED高亮灯，所述驱鸟器壳体的顶部安装有太阳能光伏板。

本实用新型通过超声波发生器产生超声波，然后通过超声波喇叭进行三百六十度输出，而且采用PWM脉冲输出多频段频率，使其进行扫频方式(由高到底、由低到高)的输出，使鸟类无法适应，达到长期驱鸟的目的。

申请人：李秀河
地址：253709 山东省庆云县常家镇史家坊村302号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811068687.7(22)申请日 2018.09.13(71)申请人 国家电网公司地址 100031 北京市西城区西长安街86号申请人 国网吉林省电力有限公司白城供电公司(72)发明人 崔子鑫　姜涛　秦凡　王大业　于塑北　李论　李雪　亢可　耿云秀　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.A01M 29/16(2011.01)A01M 29/18(2011.01)A01M 29/10(2011.01)G01S 13/56(2006.01)H02G 7/00(2006.01)H02J 7/35(2006.01)(54)发明名称一种驱鸟器(57)摘要本发明公开了一种驱鸟器，包括：用于在检测到移动物体时输出目标信号的雷达；与中央控制器连接，用于输出当前日期的计时装置；与雷达连接，用于根据接收到的日期控制雷达的开启以及关闭，并且在接收目标信号之后，控制驱鸟部件启动并运行预设时长的中央控制器；驱鸟部件包括：与中央控制器连接，用于在启动后输出目标声音的天敌叫声播放器。

应用本发明所提供的驱鸟器，在进行驱鸟时有效地降低了对环境造成的污染。

权利要求书1页 说明书7页 附图3页CN 108849848 A 2018.11.23C N 108849848A1.一种驱鸟器，其特征在于，包括：用于在检测到移动物体时输出目标信号的雷达；与中央控制器连接，用于输出当前日期的计时装置；与所述雷达连接，用于根据接收到的所述日期控制所述雷达的开启以及关闭，并且在接收所述目标信号之后，控制驱鸟部件启动并运行预设时长的所述中央控制器；所述驱鸟部件包括：与所述中央控制器连接，用于在启动后输出目标声音的天敌叫声播放器。

2.根据权利要求1所述的驱鸟器，其特征在于，所述计时装置具体用于：输出当前日期以及当前时间；所述中央控制器具体用于：当接收到的所述日期符合预设日期并且所述时间符合预设时间时，控制所述雷达开启，否则控制所述雷达关闭，并且在接收所述目标信号之后，控制驱鸟部件启动并运行预设时长。

专利名称：一种全向声波驱鸟器专利类型：实用新型专利
发明人：张涛
申请号：CN202122951405.1申请日：20211129
公开号：CN216533474U
公开日：
20220517
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全向声波驱鸟器，具体涉及声波驱鸟器技术领域，包括声波驱鸟器本体，所述声波驱鸟器本体外侧设置有扬声器网，所述声波驱鸟器本体内部设置有固定套筒，所述固定套筒底部设置有支撑套筒，所述声波驱鸟器本体顶部设置有自动清理机构，所述自动清理机构包括移动杆，所述移动杆设置在固定套筒内部，所述移动杆底部设置有液压杆。

本实用新型通过设置自动清理机构，能够自动对声波驱鸟器上的扬声器网进行清理，防止扬声器网在户外长时间使用积灰影响声音传播造成驱鸟功效下降，提高了声波驱鸟器的使用效果，使声波传播不会受到扬声器网上的灰尘影响，提高声波传输效果。

申请人：武汉仁鑫安实业有限公司
地址：430000 湖北省武汉市东湖新技术开发区武大科技园三路研发楼3楼06室
国籍：CN
更多信息请下载全文后查看。

驱鸟器专利申请书范本尊敬的专利局：我司特此提交一项实用新型专利申请，该专利名为“一种高效驱鸟器”。

我们坚信该发明将有效地解决农业、工业和民用领域中鸟类带来的困扰。

一、发明背景及现状鸟类在人类生活环境中扮演着重要的角色，但有时也会给人们带来诸多不便。

例如，在农业领域，鸟类会损害作物；在工业领域，鸟类栖息和筑巢会导致设备故障和安全隐患；在民用领域，鸟类粪便会对建筑物和车辆造成污染。

为了驱离这些鸟类，人们尝试了各种方法，如设置捕鸟网、播放驱鸟音频等，但这些方法往往效果有限，且对环境有一定的负面影响。

二、发明内容本发明旨在提供一种高效、环保的驱鸟器，通过以下技术方案实现：1. 驱鸟器采用超声波技术，发出特定频率的声波，干扰鸟类的通讯和导航，使其感到不适，从而达到驱离的目的。

2. 驱鸟器具有智能控制系统，能够根据环境光线和温度自动调节工作状态，确保在夜间和恶劣天气条件下仍能有效驱鸟。

3. 驱鸟器具备节能环保特点，采用太阳能供电，减少对传统能源的依赖。

4. 驱鸟器具有人性化设计，设置有过载保护功能，以防止设备损坏。

三、发明优点1. 高效驱鸟：本发明采用超声波技术，针对不同种类的鸟类设置特定频率的声波，具有较好的驱鸟效果。

2. 环保无害：本发明不对鸟类造成实质性伤害，符合生态文明建设的要求。

3. 智能便捷：本发明具备自动调节功能，可适应不同环境条件，降低人工操作成本。

4. 节能环保：本发明采用太阳能供电，减少能源消耗，有利于可持续发展。

5. 安全可靠：本发明具有过载保护功能，有效防止设备损坏。

四、技术实施方案1. 设计并制作驱鸟器主体结构，包括超声波发生器、智能控制系统、太阳能板等。

2. 针对不同种类的鸟类，研究并确定特定频率的超声波。

3. 编写智能控制程序，实现环境光线和温度检测，自动调节驱鸟器工作状态。

4. 进行户外实地测试，验证驱鸟效果和设备稳定性。

5. 根据测试结果对驱鸟器进行优化和改进。

五、申请专利的原因和目的1. 保护知识产权：本发明具有较高的创新性和实用性，申请专利有助于保护我们的知识产权。
