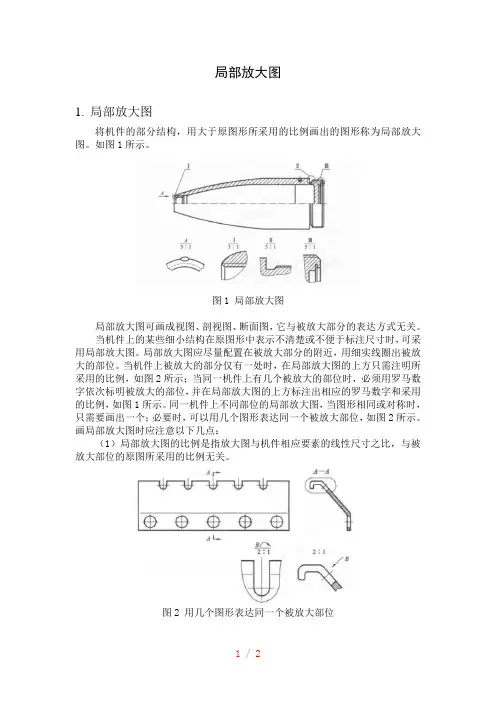

局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
1 / 2
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
局部放大图、简化画法和规定画法1．局部放大图将机件上的局部结构，用大于原图形的比例画出的图形，称为局部放大图〔G B/T〕。
局部放大图应尽量配置在被放大部位的附近。
机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。
局部放大图可画成视图、剖视图、断面图，它与被放大局部的表达方式无关。
图7-35 局部放大图的画法和标注局部放大图的画法：1〕绘制局部放大图时，应在原图形用细实线圈出被放大的部位。
2〕当同一机件上有几处被放大的部位时，各处的放大比例可以不同，但必须用罗马数字依次编号，标明被放大的部位，并在局部放大图的上方以分数形式标注出相应的罗马数字和所采用的比例，如图7-35。
3〕当机件上被放大的局部仅一个时，在局部放大图上方只需注明比例。
4〕同一机件上不同部位需要放大时，假设局部放大图图形相同或对称时，只需画出一个。
图7-36 局部放大图图形相同或对称时只画一个5〕必要时可用几个图形来表达同一个被放大局部的结构，如图7-37。
图7-37 用几个图形来表达同一个被放大局部的结构需要注意的是：局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。
2．规定画法和简化画法制图国家标准中还有一些规定画法和简化画法，如表7-3：表7-3 图样的规定画法和简化画法肋、轮辐及薄壁等纵向剖切的画法对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接局部分开均布的肋、轮辐、孔等结构的画法当回转体机件上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上按对称形式画出，而其分布情况由垂直于回转轴的视图表达a 肋、孔按对称形式画出b 孔按对称形式画出对称机件的视图的画法为了节省绘图时间和图幅，对称机件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线a 对称机件只画下半局部b 对称机件只画四分之一零件图中有两个或两个以上相同视图的表示一个零件上有两个或两个以上图形相同的视图，可以只画一个视图，并用箭头、字母和数字表示其投射方向和位置a 零件图中两个相同视图的表示倾斜度角度不大的结构的画法与投影面倾斜角度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替b 零件图中相同局部视图和斜视图的表示假设干直径相同且成规律分布的孔的画法圆孔、螺孔、沉孔等，可以仅画出一个或几个，其余用点划线表示其中心位置，同时在零件图中注明孔的总数〔续〕相同结构按规律分布的画法当机件具有假设干相同结构〔齿、槽等〕，并按一定规律分布时，可只画出几个完整的结构，其余用细实线连接，但在零件图中那么必须注明该结构的总数a 假设干相同齿的简化画法相邻的辅助零件的画法相邻的辅助零件用细双点画线绘制。
第四节局部放大图和简化画法(建议2课时) 考纲要求了解局部放大图画法和常用的简化画法。
知识网络知识要点二、简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。
其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。
典型例题【例1】分析如图所示的图样采用了什么简化画法，完成与图形对应的填空题。
(a)(b)(d)(c)(e)(1)图(a)中较长机件(轴、连杆等)沿长度方向形状__________或按__________变化，可__________画出，但需标注总长。
(2)图(b)在不致引起误解时，__________机件的视图可只画一半或四分之一，但需在中心线的两端画出两条与其__________的平行细实线。
(3)图(c)中肋板__________向剖切时不画__________符号，并用__________线将它与相邻连接部分分开，但__________剖切时应画__________符号。
(4)图(d)中，当__________图形不能充分表达时，可用__________符号表示。
(5)图(e)中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其__________，但需在图中注明孔的__________。
【解题指导】(a)－(e)图中均采用了筒化画法。
(a)图中表示较长机件沿长度方向形状一致或按规律变化时，可断开缩短画出，但需标注总长。
(b)图中，对称机件的视图可只画一半或四分之一，但需在对称中心线的两端画出两条与其垂直的平行细实线。
(c)图中肋板纵向剖切时不画剖面符号，并用粗实线将它与相邻接部分分开，但横向剖切时应画剖面符号。
(d)图中，当平面图形不能充分表达时，可用平面符号表示。
(e)图中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其位置，但需在图中注明孔的总数。
【答案】(1)一致一定规律断开缩短(2)对称垂直(3)纵剖面粗实横向剖面(4)平面平面(5)位置总数【点评】(1)简化画法是五类表达方法之一，但由于简化画法涉及到的知识点较琐碎，因而掌握起来较为困难，必须结合相应的图形来理解。
