西南交大(画法几何及工程制图B)

考试科目：画法几何及工程制图选用试卷B卷适用专业：20高本土木单项选择题（每小题2分，共100分，请将答案写在下表中）1.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D2.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D3.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D4.下图所示组合体，正确的1-1断面图是：A.AB.BC.CD.D5.下图中已知组合体正面图和侧面图，正确的平面图是：A.AB.BC.CD.D6.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D7.下图为截切后正圆柱的三面投影，正确的H面投影是：A.AB.BC.CD.D8.下图为截切后正圆柱的三面投影，正确的W面投影是：A.AB.BC.CD.D9.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线10.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线11.下图所示三棱柱与半球相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、圆曲线与圆曲线的组合D.椭圆、椭圆与椭圆的组合12.下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、椭圆与直线的组合D.椭圆、椭圆与椭圆的组合13.下图所示球与半圆柱相贯，相贯线的空间形状是：A.椭圆B.空间曲线C.椭圆与直线的组合D.圆14.下图所示球与圆锥相贯，相贯线的空间形状是：A.圆B.空间曲线C.矩形D.椭圆15.在下图中已知形体的三面投影图，则与其吻合的轴测图是：A.AB.BC.CD.D16.下图所示六棱锥被正垂面P所截，其截交线的形状是：A.三角形B.五边形C.六边形D.七边形17.下图为截切后正四棱锥的投影，正确的水平投影是：A.AB.BC.CD.D18.下图所示正垂面圆O的水平投影是：A.直线B.椭圆C.圆D.双曲线19.下图所示的曲面是：A.柱面B.锥面C.回转面D.螺旋面20.下图所示的曲面是：A.柱面B.柱状面C.单叶旋转双曲面D.螺旋面21.下图所示的曲面是：A.锥面B.锥状面C.单叶旋转双曲面D.双曲抛物面22.下图所示K点在球面上的位置是：A.球面的左下前部B.球面的右下前部C.球面的左上前部D.球面的左上后部23.下图所示位于球面正面投影轮廓线上的点是：A.M点B.N点C.K点D.无24.下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：A.AB.BC.CD.D25.下图所示圆柱被两平面所截切，切口的空间形状是：A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合26.下图为截切后正圆锥的正面投影，它的两段截交线是：A.双曲线与椭圆曲线的组合B.等腰三角形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三角形与椭圆曲线的组合27.下图为球面被两个正垂面切割，其切口的空间形状是：A.椭圆曲线与椭圆曲线的组合B.椭圆曲线与双曲线的组合C.圆曲线与圆曲线的组合D.矩形与椭圆曲线的组合28.在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：A.AB.BC.CD.D29.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错30.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错31.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错32.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交垂直C.相交不垂直D.交错33.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错垂直34.在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：A.平行于a'b'B.垂直于a'b'C.平行于abD.垂直于ab35.下图所示的平面是：A.水平面B.侧垂面C.铅垂面D.一般倾斜平面36.下图所示ABCDE平面的类型是：A.正垂面B.铅垂面C.侧垂面D.一般倾斜平面37.下图所示P、Q两平面的相对几何关系是：A.平行B.垂直C.相交D.不确定38.一套建筑施工图中,剖面图的剖切位置、剖视方向应在那幅图表达( )A.总平面图B.底层平面图C.标准层平面图D.屋顶平面图39.下列哪项必定属于总平面图表达的内容( )A.相邻建筑的位置B.墙体轴线C.柱子轴线D.建筑物总高40.详图符号圆圈内的4表示( )A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图样所在图纸的编号41.平面图中相邻两道横向定位轴线之间的距离一般指的是房间的( )A.开间B.进深C.层高D.总尺寸42.立面图中,室外地坪线用何种线表示( )A.细实线B.中虚线C.粗实线D.特粗实线43.屋顶节点详图常采用哪种方式表述其内部构造( )A.多层构造引出线加文字说明B.文字说明C.多层构造引出线加尺寸标注D.尺寸标注44.关于建筑平面图的图示内容,以下说法错误的是( )A.表示内外门窗位置及编号B.表示楼板与梁的位置及配筋C.注出室内楼地面的标高D.画出室内设备位置和形状45.直线平面若不平行，则一定相交，且直线与平面只能交于一点。

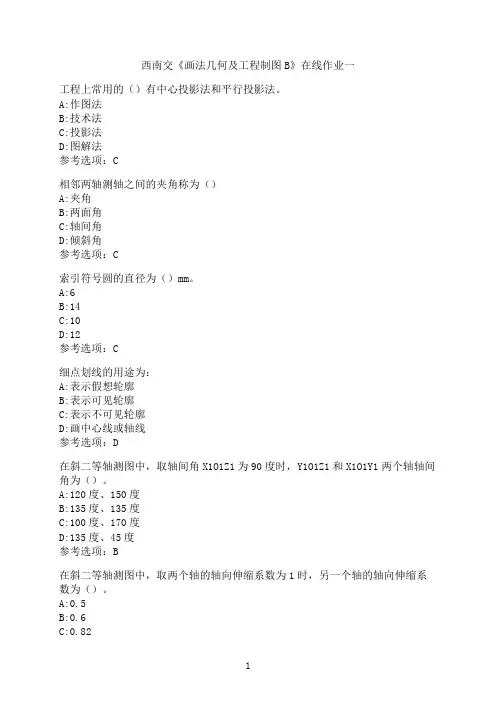

西南交《画法几何及工程制图B》在线作业一
工程上常用的（）有中心投影法和平行投影法。

A:作图法
B:技术法
C:投影法
D:图解法
参考选项：C
相邻两轴测轴之间的夹角称为（）
A:夹角
B:两面角
C:轴间角
D:倾斜角
参考选项：C
索引符号圆的直径为（）mm。

A:6
B:14
C:10
D:12
参考选项：C
细点划线的用途为：
A:表示假想轮廓
B:表示可见轮廓
C:表示不可见轮廓
D:画中心线或轴线
参考选项：D
在斜二等轴测图中，取轴间角X1O1Z1为90度时，Y1O1Z1和X1O1Y1两个轴轴间角为（）。

A:120度、150度
B:135度、135度
C:100度、170度
D:135度、45度
参考选项：B
在斜二等轴测图中，取两个轴的轴向伸缩系数为1时，另一个轴的轴向伸缩系数为（）。

A:0.5
B:0.6
C:0.82
1。

画法几何及工程制图试题及参考答案1、单项选择题(30)1．图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594?841（A1）B. 210?297(A4)C. 420?594(A2)D. 297?420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594?841B. 210?297C. 420?594D. 297?4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C)A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D.接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是：比例) ( C ) ( A ) ( D ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面B．底层室内地面C．二楼楼面D．屋面11．组合体的尺寸不包括( D )A．总尺寸B．定位尺寸C．定形尺寸D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

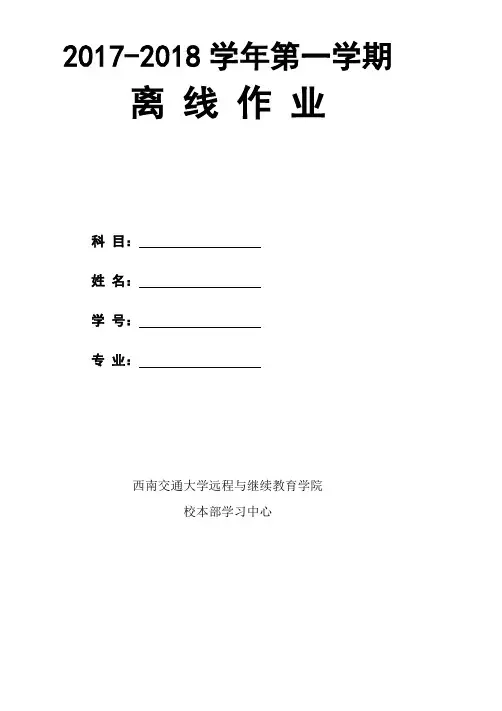

2017-2018学年第一学期离线作业科目：姓名：学号：专业：西南交通大学远程与继续教育学院校本部学习中心主观题（第二次作业）：24.答案：25.答案：26.答案：27.答案：28.答案：29.答案：30.答案：31.答案：32.答案：33.画出下面形体的正等轴测图。

答案：34.画出下面形体的正等轴测图。

答案：35.答案：36.答案：37.答案：38.答案：39.答案：主观题（第三次作业）：7.画出下面形体的水平投影。

答案：8.画出下面组合体的水平投影。

答案：9.画出下面组合体的水平投影。

答案：10.答案：11.答案：12.画出下面组合体的1-1、2-2剖视答案：13.画出下面组合体的1-1、2-2剖视。

答案：14.答案：15.答案：16.画出组合体的1-1、2-2断面。

答案：17.答案：画法几何及工程制图A第4次作业主观题一、主观题(共26道小题)1.答案：2.答案：3.判断下列直线的相对几何关系答案：平行4.判断下列直线的相对几何关系答案：相交垂直5.判断下列直线的相对几何关系答案：交叉垂直6.判断下列直线的相对几何关系答案：交叉7.判断下列直线的相对几何关系答案：相交8.判断下列直线的相对几何关系答案：交叉9.判断下列直线的相对几何关系答案：相交10.判断下列直线的相对几何关系答案：交叉11.判断下列直线的相对几何关系答案：相交12.判断下列直线的相对几何关系答案：平行13.判断下列直线的相对几何关系答案：交叉14.判断下列直线的相对几何关系答案：交叉15.判断下列平面类型答案：正垂面16.判断下列平面类型答案：一般倾斜平面17.判断下列平面类型答案：侧垂面18.判断下列平面类型答案：正平面19.判断下列平面类型答案：铅垂面20.判断下列平面类型答案：侧平面21.判断下列直线与平面、平面与平面是否平行答案：平行22.判断下列直线与平面、平面与平面是否平行答案：不平行23.判断下列直线与平面、平面与平面是否平行答案：不平行24.判断下列直线与平面、平面与平面是否平行答案：不平行25.判断下列直线与平面、平面与平面是否平行答案：不平行26.判断下列直线与平面、平面与平面是否平行答案：平行。

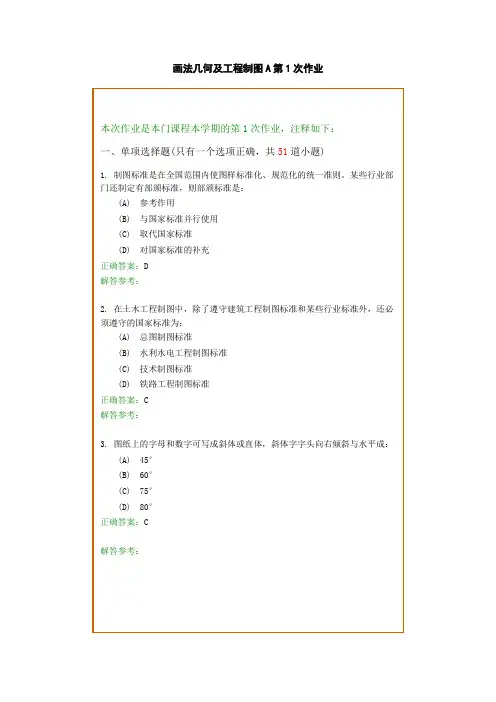

画法几何及工程制图A第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：(A) 参考作用(B) 与国家标准并行使用(C) 取代国家标准(D) 对国家标准的补充正确答案：D解答参考：2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A) 总图制图标准(B) 水利水电工程制图标准(C) 技术制图标准(D) 铁路工程制图标准正确答案：C解答参考：3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：(A) 45°(B) 60°(C) 75°(D) 80°正确答案：C解答参考：4. 图纸的内边框是图框线，图框线的绘制用：(A) 细实线(B) 中粗实线(C) 粗实线(D) 加粗的粗实线正确答案：C解答参考：5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：(A) 任意线型(B) 细实线(C) 中粗实线(D) 粗实线正确答案：D解答参考：6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(A) 100(B) 1000(C) 50(D) 20正确答案：C解答参考：7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A) 按比例进行尺寸度量(B) 查找换算系数(C) 与计算器的作用类似(D) 可画直线正确答案：A解答参考：8. 中粗虚线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：C解答参考：9. 细点划线的用途为：(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm正确答案：B解答参考：14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线正确答案：C解答参考：15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定正确答案：A解答参考：16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm正确答案：C解答参考：17. 圆的直径尺寸可注在圆内，也可注在圆外。

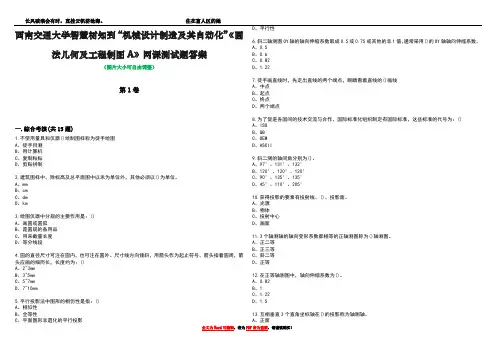

西南交通大学智慧树知到“机械设计制造及其自动化”《画法几何及工程制图A》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.不使用量具和仪器()绘制图样称为徒手绘图A、徒手目测B、用计算机C、复制粘贴D、剪贴拼制2.建筑图样中，除标高及总平面图中以米为单位外，其他必须以()为单位。

A、mmB、cmC、dmD、km3.绘图仪器中分规的主要作用是：()A、画圆或圆弧B、是圆规的备用品C、用来截量长度D、等分线段4.圆的直径尺寸可注在圆内，也可注在圆外。

尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：()A、2~3mmB、3~5mmC、5~7mmD、7~10mm5.平行投影法中图形的相仿性是指：()A、相似性B、全等性C、平面图形非退化的平行投影D、平行性6.斜二轴测图OY轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用()的OY轴轴向伸缩系数。

A、0.5B、0.6C、0.82D、1.227.徒手画直线时，先定出直线的两个端点，眼睛看着直线的()画线A、中点B、起点C、终点D、两个端点8.为了促进各国间的技术交流与合作，国际标准化组织制定有国际标准，这些标准的代号为：()A、ISOB、GBC、OEMD、ASCII9.斜二测的轴间角分别为()。

A、97°、131°、132°B、120°、120°、120°C、90°、135°、135°D、45°、110°、205°10.获得投影的要素有投射线、()、投影面。

A、光源B、物体C、投射中心D、画面11.3个轴测轴的轴向变形系数都相等的正轴测图称为()轴测图。

A、正二等B、正三等C、斜二等D、正等12.在正等轴测图中，轴向伸缩系数为()。

A、0.82B、1C、1.22D、1.513.互相垂直3个直角坐标轴在()的投影称为轴测轴。

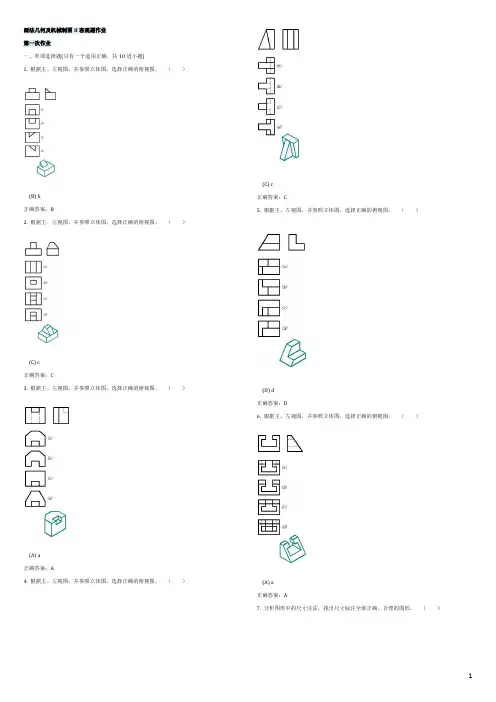

画法几何及机械制图II客观题作业第一次作业一、单项选择题(只有一个选项正确，共10道小题)1. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(B) b正确答案：B2. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C3. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A4. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C5. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(D) d正确答案：D6. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A7. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C8. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C9. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(D) d正确答案：D10. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C二、判断题(判断正误，共10道小题)11. 绘制机械图样时，其比例大小可以任意确定。

（）正确答案：说法错误12. 任何情况下，都可以用细实线代替细点画线。

（）正确答案：说法错误13. 机件的真实大小与所绘图形大小及准确度无关。

（）正确答案：说法正确14. 可以利用轮廓线、轴线或对称中心线作尺寸界线。

（）正确答案：说法正确15. 尺寸线可以用其他图线代替。

（）正确答案：说法错误16. 无论以何种计量单位为单位，均需标明。

（）正确答案：说法错误17. 两立体的表面共面或相切时，其表面交界处有时有线有时没有线。

（）正确答案：说法错误18. 在组合体的视图上都必须标注长宽高三个方向的总体尺寸。

（）正确答案：说法错误19. 不能直接标注组合体上交线的尺寸。

（）正确答案：说法正确20. 半径尺寸可以标注在投影为非圆弧的视图上。

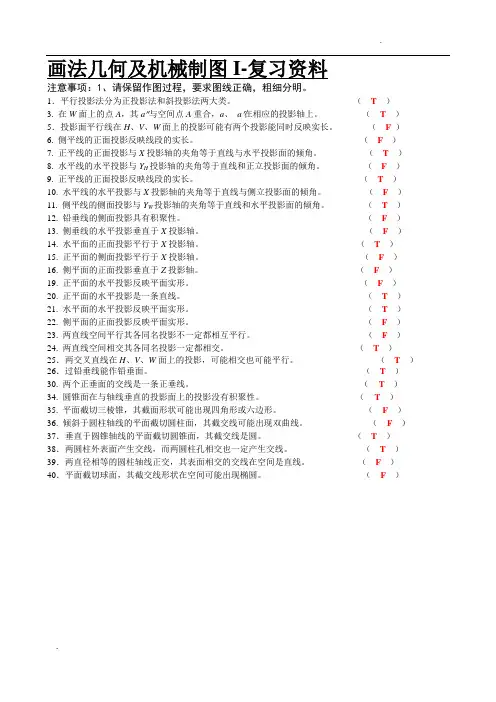

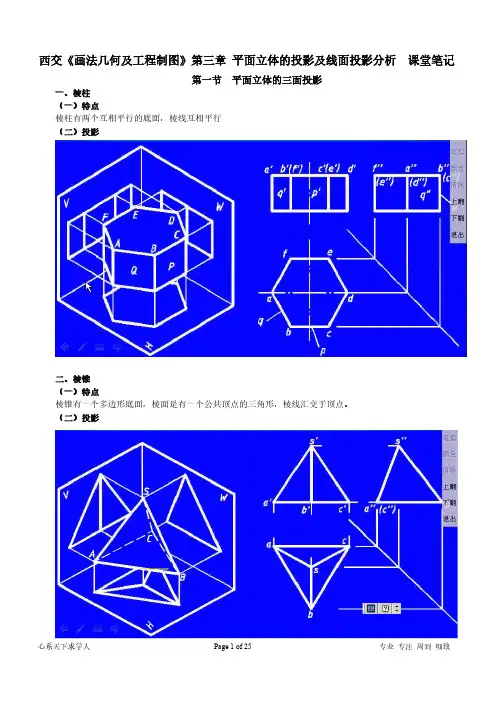

画法几何及机械制图I-复习资料注意事项：1、请保留作图过程，要求图线正确，粗细分明。

1．平行投影法分为正投影法和斜投影法两大类。

（T）3. 在W面上的点A，其a"与空间点A重合，a、a'在相应的投影轴上。

（T）5．投影面平行线在H、V、W面上的投影可能有两个投影能同时反映实长。

（F）6. 侧平线的正面投影反映线段的实长。

（F）7. 正平线的正面投影与X投影轴的夹角等于直线与水平投影面的倾角。

（T）8. 水平线的水平投影与Y H投影轴的夹角等于直线和正立投影面的倾角。

（F）9. 正平线的正面投影反映线段的实长。

（T）10. 水平线的水平投影与X投影轴的夹角等于直线与侧立投影面的倾角。

（F）11. 侧平线的侧面投影与Y W投影轴的夹角等于直线和水平投影面的倾角。

（T）12. 铅垂线的侧面投影具有积聚性。

（F）13. 侧垂线的水平投影垂直于X投影轴。

（F）14. 水平面的正面投影平行于X投影轴。

（T）15. 正平面的侧面投影平行于X投影轴。

（F）16. 侧平面的正面投影垂直于Z投影轴。

（F）19. 正平面的水平投影反映平面实形。

（F）20. 正平面的水平投影是一条直线。

（T）21. 水平面的水平投影反映平面实形。

（T）22. 侧平面的正面投影反映平面实形。

（F）23. 两直线空间平行其各同名投影不一定都相互平行。

（F）24. 两直线空间相交其各同名投影一定都相交。

（T ）25．两交叉直线在H、V、W面上的投影，可能相交也可能平行。

（T）26．过铅垂线能作铅垂面。

（T）30. 两个正垂面的交线是一条正垂线。

（T）34. 圆锥面在与轴线垂直的投影面上的投影没有积聚性。

（T）35. 平面截切三棱锥，其截面形状可能出现四角形或六边形。

（F）36. 倾斜于圆柱轴线的平面截切圆柱面，其截交线可能出现双曲线。

（F）37．垂直于圆锥轴线的平面截切圆锥面，其截交线是圆。

（T）38．两圆柱外表面产生交线，而两圆柱孔相交也一定产生交线。

一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：C2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：D3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：??(A)?三角形??(B)?五边形??(C)?六边形??(D)?七边形正确答案：D4. 下图为截切后正四棱锥的投影，正确的水平投影是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：B5. 轴测投影是根据什么原理投射得到的：??(A)?平行投影??(B)?中心投影??(C)?正投影??(D)?斜投影正确答案：A6. 下图所示正垂面圆O的水平投影是：??(A)?直线??(B)?椭圆??(C)?圆??(D)?双曲线正确答案：B7. 下图所示的曲面是：??(A)?柱面??(B)?锥面??(C)?回转面??(D)?螺旋面正确答案：D8. 下图所示的曲面是：??(A)?柱面??(B)?柱状面??(C)?单叶旋转双曲面??(D)?螺旋面正确答案：C9. 下图所示的曲面是：??(A)?锥面??(B)?锥状面??(C)?单叶旋转双曲面??(D)?双曲抛物面正确答案：D10. 下图所示K点在球面上的位置是：??(A)?球面的左下前部??(B)?球面的右下前部??(C)?球面的左上前部??(D)?球面的左上后部正确答案：D11. 下图所示位于球面正面投影轮廓线上的点是：??(A)?M点??(B)?N点??(C)?K点??(D)?无正确答案：A12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：A13. 下图所示圆柱被两平面所截切，切口的空间形状是：??(A)?椭圆与椭圆的组合??(B)?椭圆与矩形的组合??(C)?椭圆与双曲线的组合??(D)?圆与矩形的组合正确答案：B14. 下图为截切后正圆锥的正面投影，它的两段截交线是：??(A)?双曲线与椭圆曲线的组合??(B)?等腰三角形与半圆曲线的组合??(C)?抛物线与半圆曲线的组合??(D)?等腰三角形与椭圆曲线的组合正确答案：B15. 下图为球面被两个正垂面切割，其切口的空间形状是：??(A)?椭圆曲线与椭圆曲线的组合??(B)?椭圆曲线与双曲线的组合??(C)?圆曲线与圆曲线的组合??(D)?矩形与椭圆曲线的组合正确答案：C16. 下图为截切后正圆柱的三面投影，正确的H面投影是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：C17. 下图为截切后正圆柱的三面投影，正确的W面投影是：??(A)?A??(B)?B??(C)?C??(D)?D正确答案：A18. 下图所示圆锥被正垂面P所截，其截交线的形状是：??(A)?三角形??(B)?椭圆与直线??(C)?双曲线与直线??(D)?抛物线与直线正确答案：B19. 下图所示圆锥被正垂面P所截，其截交线的形状是：??(A)?三角形??(B)?椭圆与直线??(C)?双曲线与直线??(D)?抛物线与直线正确答案：C20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：??(A)?圆曲线、椭圆与椭圆的组合??(B)?空间曲线??(C)?圆曲线、圆曲线与圆曲线的组合??(D)?椭圆、椭圆与椭圆的组合正确答案：C21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：??(A)?圆曲线、椭圆与椭圆的组合??(B)?空间曲线??(C)?圆曲线、椭圆与直线的组合??(D)?椭圆、椭圆与椭圆的组合正确答案：C22. 下图所示球与半圆柱相贯，相贯线的空间形状是：??(A)?椭圆??(B)?空间曲线??(C)?椭圆与直线的组合??(D)?圆正确答案：B23. 下图所示球与圆锥相贯，相贯线的空间形状是：??(A)?圆??(B)?空间曲线??(C)?矩形??(D)?椭圆正确答案：A（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

画法几何及工程制图习题集答案(共10篇)画法几何及工程制图习题集答案（一）: 画法几何及工程制图习题集第四版答案是高等教育出版社西安交通大学工程画教研室许睦旬许凤仙温伯平编的给我你邮箱画法几何及工程制图习题集答案（二）: 画法几何与工程制图该怎么学理论上,必须掌握点线面的投影特征（平线、垂线、一般位置线,平面、垂面一般位置面）对分析复杂形体特别有用.实践中,多想多问多画多演示,利用铅笔当线,利用三角板、纸张当面演示画法几何的相对位置关系.利用橡皮泥叠加、切割体会截交线、相贯线的形状.利用静物写生学习勾画立体草图技能.若能在补图补线时先勾画出立体图,能较大程度提高准确率.顺利度过三视图难关.其余部分基本都是国标规定,基本画法等就比较容易学习了.画法几何及工程制图习题集答案（三）: 画法几何及工程制图21.下列说法错误的是()A.尺寸线必须用细实线画出,不得用其他图线代替,也不得与其他图线重合成画在其延长线上B.尺寸数字允许被任何图线穿过C.尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出,其末端超出尺寸线约2mm.22.下列不属于装配尺寸的是（）A.配合尺寸B.连接尺寸C.特性尺寸23.视图主要是表达物体的外部结构形状,而物体内部的结构形状,在前面视图中是用虚线表示的.当物体内部结构复杂时,视图中就会出现较多的虚线,有时内、外结构的虚、实线重叠在一起,既影响图形的清晰,又不利于看图和标注尺寸.为了完整清晰地表达物体的内部结构形状,《技术制图》国家标准规定了（）的画法.A.剖视图B.局部视图C.放大图24.断面图一般用于表达物体某处的切断面形状或轴、杆上的孔、槽等结构.为了得到物体结构的实形,剖切平面一般应（）物体的主要轴线或剖切处的轮廓线.A.平行于B.垂直于25.零件图一般不包括以下（）的内容A.一组图形B.装配序顺序C.技术要求26.由曲面围成或由曲面和平面围成的立体称为（）A.曲面体B.多面体C.平面立体27.图板板面要平整、图板工作边要光滑平直.用胶纸或胶布将图纸固定在图板（）的适当位置A.左下方B.右上方C.图板中间28.根据点的运动有无规律,曲线可以分为（）A.规则曲线和不规则曲线B.平面曲线和空间曲线29.两曲面体的相贯线一般为封闭的空间曲线,当两旋转面共轴时,它们的相贯线为（）A.直线和一段圆弧B.全部直线C.圆30.根据有关标准规定,用正投影法绘制出物体的图形,称为（）A.视图B.剖视图C.断面图31.正面投影图是三面投影图的主要投影图.选择正面投影图时必须考虑组合体的（）和正面投射方向.A.形状B.安放位置C.大小32.移出断面图的轮廓线用粗实线绘制A.粗实线B.细实线C.点画线33.组合体的读图主要是用形体分析法,对于那些不易看懂的局部形状则应用（）A.线面分析法B.换面法C.素线法34.用简化伸缩系数所画的图在长度上成为实际投影长度的（）倍A.1B.1.22C.0.8235.绘图铅笔铅芯的软硬用字母“B”和“H”表示.B前的数值越大,表示铅芯（）A.越硬B.越软C.与软硬无关36.图纸有正反两面,用橡皮擦拭容易起毛的一面是（）A.正面B.反面37.根据母线是直线还是曲线．曲面可分为（）A.直纹面和曲线面B.规则曲面和不规则曲面C.旋转面和非旋转面38.对于柱面,当截平面平行于柱面的素线时,交线为（）A.直线B.曲线C.圆39.下列方式不属于曲面形成方式的是（）A.不断改变方向的点的连续运动的轨迹B.曲面与曲面或者曲面与平面相交的交线C.由多个平面为成的表面40.下列不属于旋转直纹面的是()A.圆柱面B.圆锥面C.切线面21～25 BCABC26～30 AAAAA31～35 BAABB35～40 BABCC画法几何及工程制图习题集答案（四）: 几何画法与工程制图求解二、多选题（共 8 道试题,共 32 分.）V1. 根据不同剖切方式,单一剖切面的剖视图有：（）A. 全剖视图B. 半剖视图C. 局部剖视图D. 平行剖切面的剖视图E. 相交剖切面的剖视图满分：4 分2. 两条空间直线的相对位置有三种情况,分别为：（）A. 重合B. 平行C. 相交D. 交叉满分：4 分3. 按投影方法分,工程图中最常用的有下列三种,分别为：A. 透视图B. 轴侧图C. 正投影图D. 机械图满分：4 分4. 截交点和截交线的求法有：（）A. 积聚投影法B. 曲面上取线法C. 辅助投影法D. 辅助平面法满分：4 分5. 下列哪些是AutoCAD中命令调用的方法（）A. 屏幕菜单B. 在命令行输入命令C. 工具菜单D. 下拉菜单满分：4 分6. 轴侧投影按照三个轴的变形系数是否相等,分为：（）A. 三等轴侧投影B. 二等轴侧投影C. 不等轴侧投影D. 正轴侧投影满分：4 分7. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像满分：4 分8. Auto CAD提供了哪几种坐标系（）A. 世界坐标系B. 目标坐标系C. 用户坐标系D. 全球坐标系满分：4 分假如是补全四边形的话好像还少了条件.画法几何及工程制图习题集答案（五）: 工程制图习题集第二版答案冯秋官,仝基斌主编是冯秋官,仝基斌这种教材和配套训练都是每订数十本给老师配一本（有些是配的电子版）答案,没有直接拿到答案的,只有老师那里有.还是一步一步来吧,如果只是为了能参考一下答案可以试试去跟老师商量一下吧～也可以趁这个机会多和老师沟通一下,毕竟制图这个东西,光靠最终的答案而缺乏过程和思路提高很慢.多和老师沟通一下,向老师表明好好学习的信念,就算拿不到答案,老师以后也会多关注你的!加油!画法几何及工程制图习题集答案（六）: 几何画法和工程制图是不是一门课【画法几何及工程制图习题集答案】两门课:画法几何注重物体的线条表现,工程制图以画法几何为基础,注重物体的视图表现；画法几何是一门理论课,而工程制图则是一门实践课.画法几何及工程制图习题集答案（七）: 工程制图与画法几何中斜椭圆柱的投影怎么画万变不离其宗,严格按照投影规律画.先分析在各个投影面中的形状,然后按照长对正,高平齐,宽相等来作图.画法几何及工程制图习题集答案（八）: 几何画法：求与两直线AB、AC等距的点的轨迹画法几何及机械制图习题集第45页5-29求与两直线AB、AC等距的点的轨迹 .请问怎么作图.24小时之内给出解会有加分这个题目就是做∠BAC的平分线以A为圆心,任意长度a为半径做圆弧,交AB,AC于D,E点再分别以D,E为圆心,以任意长度b为半径做圆弧（b要足够大）,使两弧相交于O连接AO形成的直线即所求轨迹.画法几何及工程制图习题集答案（九）: 在画法几何与土木工程制图作业中,求两一般位置直线间的距离这一题型用换面法该怎么画那么求一般位置直线与一般位置平面间的距离呢求两一般位置直线间的距离：1.将其中一条直线经两次换面,换成投影面的垂直线,这时一条直线积聚成一点,另一条依然是一般位置直线；2.过积聚点做另一条直线投影的垂线,即得到两直线间的距离画法几何及工程制图习题集答案（十）: 画法几何及土木建筑制图题2一、单选题1.画剖面图时,图上应标注出:A.剖切位置B.剖切符号C.剖面图名称D.ABC2.绘制结构平面布置图的常用比例为（）.A.1：5、1：10B.1：10、1：20C.1：50、1：100D.1：200、1：5003.尺寸数字“Φ50”与“R20”中符号“Φ”、“R”的含义是：A.Φ表示直径,R表示半径B.Φ表示半径,R表示直径C.Φ,R 都可以表示半径D.Φ,R都可以表示直径4.房屋工程图按专业不同,一般包括（）.A.建筑施工图、结构施工图、总平面图B.建筑施工图、结构施工图、设备施工C.建筑施工图、水电施工图、设备施工图D.建筑施工图、装修施工图、水电施工图5.标注尺寸时,尺寸线画（）.A.粗实线B.细实线C.中实线D.点划线6.建筑平面图、立面图、剖面图的常用比例取（）.A.1：5、1：10B.1：20、1：50C.1：50、1：100D.1：200、1：5007.楼梯平面图上应该用（）表示表示剖切位置.A.45°折断线B.30°折断线C.90°折断线D.60°折断线8.楼梯详图上楼梯段的水平长度为（）,梯段的高度为（）.A.踏面宽X踏面数,踏面宽X踢面数B.踏面宽X踏面数,踏面宽X踢面高C.踏面宽X步级数,踏面宽X踢面数D.踏面宽X踏面数,步级数×踢面高9.当平面在某两个投影面的投影具有积聚性时,该平面一定是（）.A.那个投影面的垂直面B.那个投影面的平行面C.一般位置平面D.某个投影面的垂直面,或某个投影面的平行面.10.当两个基本体叠加组合时,相邻表面的连接关系：（）.A.只能是平齐共面的B.一定是错开的C.只能是相切的D.可以是共面、错开、相切或是相交四种情况之一11.代号为HRB335的钢筋是：A.光圆钢筋B.带肋钢筋C.余热处理钢筋D.无指定含义12.在钢筋混凝土结构图中,符号“ Ф ”表示为（）级钢筋.A.HPB235B.HRB335C.HRB400D.RRB40013.剖面图上,画钢筋布置的规定是：平行于投影面的钢筋画（）,垂直于投影面的钢筋断面画（）A.粗实线,圆圈B.细实线,小黑圆点C.粗实线,小黑圆点D.细实线,圆圈14.画阶梯剖面图时,两剖切面的转折处（）.A.画粗实线B.画细实线C.不应画线D.任意15.在结构施工图中尺寸线或标注引出线一般用（）表示.A.细实线B.中实线C.虚线D.细单点长画线二、判断题1.平面立体与回转体相贯其实质是平面与回转体的截交问题.A.错误B.正确2.求解相贯线投影时,不用考虑确定特殊点的问题.A.错误B.正确3.房屋的建筑结构图应反映房屋承重构件的形状、尺寸及内部构造等A.错误B.正确4.特征投影对组合体读图并不重要.A.错误B.正确5.绘制楼梯详图时只需画出楼梯平面图、楼梯剖面图即可.A.错误B.正确1-5、DBADC6-10、CADAD11-15、AACBA1-5、BABAA我是建筑专业的一名学生,这是我自己做的,个别题目做错了,不要怪我。
