液压挖掘机有两种油路: 开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统, 我国国产液压挖掘机大多采用”开中心”系统, 而国外著名的挖掘机厂家基本上都采用”闭中心”系统。

闭中心具有明显的优点, 但价格较贵。

国内厂家对开中心系统比较熟悉, 而对闭中心系统不太了解,因此有必要来介绍一下闭中心系统, 本文重点分析力士乐闭中心负载敏感压力补偿(LUDV> 挖掘机油路。

LUDV 意为与负载无关的分配阀。

LUDV系统力士乐挖掘机液压系统可以看作由以下4 部分组成:①多路阀液压系统(主油路> 。

②液压泵控制液压系统(包括与发动机综合控制> 。

③各液压作用元件液压子系统, 包括动臂、斗杆、铲斗、回转和行走液压系统, 还包括附属装置液压系统。

④多路阀操纵和控制液压系统。

LUDV系统是力士乐等公司在改进负荷传感技术的基础上发展起来的，它是不受负载影响的流量分配系统，它将常开式压力补偿改为常闭式，泵所提供的流量与负载所需相匹配，避免了不必要的空流和节流损失。

即使泵的流量小于系统复合动作所需的流量，各动作的相对速度也不会发生变化，从而保证动作的协调性，避免动作冲击。

1 多路阀液压系统多路阀液压系统是液压挖掘机的主油路, 它确定了液压泵如何向各液压作用元件的供油方式, 决定了液压挖掘机的工作特性。

力士乐采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理见图1 (因换向阀不影响原理分析, 故未画出> 。

图1 挖掘机力士乐主油路简图挖掘机力士乐主油路由工装油路和回转油路二个负载敏感压力补偿系统组成。

1.1 工装油路工作装置和行走油路(除回转外> 简称工装油路,用阀后补偿分流比负载敏感压力补偿(LUDV>系统, 具有抗饱和功能。

在每个操纵阀阀杆节流口后, 设压力补偿阀, 然后通过方向阀向各液压作用元件供油。

LUDV 多路阀原理符号见图2 。

图2 力士乐多路阀原理符号图LUDV 每个阀块主要由操纵阀和压力补偿阀组成, 其原理符号如图2a 所示。

Rexroth Rexroth力士乐液压泵样本说明力士乐液压泵样本说明A11VO 2177-e / 08.99上海市东洋液压油泵有限公司联系人：江海电话：021-******** 400-001-8191传真：021-********手机：158********QQ ：397049931QQ ：2269925193网址： 邮箱：shdypump@地址：上海市嘉定区安亭镇墨玉路28号嘉正国际1301-1305邮编：201805认识A11V（L)OL)O各种控制块泵头阀通轴驱动吸油离心泵可选的泵摆角指示器Size A11VO40607595130190260A11VLO130190260 Speed 30003000270025502350210021001800250025002300350 / 400 barPressure 350 / 400 bar认识A11V （L)O L)O制造商订货型号生产日期轴向柱塞元件的材料号 序列号旋向（从轴端看，此处为逆时针 ）A11VO ControllersA11VLO...LRDS功率调节螺钉负载敏感压差压力切断最小排量调节最大排量调节A11VO Controllers Load Sensing LRDS负载感应压力切断功率调节主控制阀块 M4, M7(负载感应节流孔)∆porificeA11VO Controllers恒功率调节原理F1*L1=F2*L2F1*L1=C-恒定值(P*A)*L1=C(P*A)*q=CP*Q=C/AP*Q=功率＝恒定值油泵的安装和初次启动过程中的注意事项�液压系统装配前,必须保证油箱、胶管、接头等元件清洁。

油箱内是否有焊渣、铁屑、抹布等杂质；清理油箱最简单有效的办法，用面团粘。

胶管在加工过程中内壁不可避免附着橡胶颗粒以及铁屑，所以胶管必须经过冲洗才能安装到系统中。

�装配过程中，注意防尘，避免二次污染。

比如，液压装配现场不能进行打磨，喷漆等产生粉尘的工作；装配过程中注意各管口、法兰口的密封防尘，只有在连接时才打开防尘盖；停止施工时必须封堵管口。

力士乐挖掘机油路介绍黄宗益李兴华目前液压挖掘机有两种油路：开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统，我国国产液压挖掘机大多采用“开中心”系统，而国外著名的挖掘机厂家基本上都采用“闭中心”系统。

闭中心具有明显的优点，目前价格较贵。

国内厂家对开中心系统比较熟悉，而对闭中心系统不太了解，因此有必要来介绍一下闭中心系统，下面介绍力士乐闭中心负载敏感压力补偿（LUDV）挖掘机油路。

力士乐液压挖掘机液压系统如图1所示。

挖掘机液压系统可以看作由以下4部分组成：1.多路阀液压系统（主油路）。

2.液压泵控制液压系统（包括与发动机综合控制）。

3.各液压作用元件液压子系统：包括动臂、斗杆、铲斗。

回转和行走液压系统，还应该包括附属装置液压系统。

4.多路阀操纵和控制液压系统。

图1力士乐液压挖掘机液压系统一．多路阀液压系统多路阀液压系统是液压挖掘机的主油路，它确定了液压泵如何向各液压作用元件的供油方式，决定了液压挖掘机的工作特性。

力士乐挖掘机采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理如图2所示：图2 力士乐挖掘机主油路简图力士乐挖掘机主油路由二个负载敏感压力补偿系统组成：工装油路和回转油路（一）工作装置和行走油路（除回转外）：简称工装油路，采用阀后补偿分流比负载敏感压力补偿系统（LUDV 系统），具有抗饱和功能。

（b ） （c ）图3 力士乐多路阀原理符号图LUDV 每个阀块主要由操纵阀和压力补偿阀组成，其原理符号如图3（a ）所示，为了看清理解阀的原理，把操纵阀进行分解后可知，它实际上是两部分组成：阀的节流部分和阀的换向部分。

阀块原理展开图如图3（b ）所示，压力油进入操纵阀先通过阀节流部分，后经压力补偿阀，最后通过阀换向部分去液压作用元件。

阀后补偿压力补偿阀布置在操纵阀可变节流口之后，由于液压作用元件一般都是双作用，有A 、B 两条油路，为了避免两条油路都设压力补偿阀，因此油路换向部分，必须设在压力补偿阀之后。

力士乐A10V S O-D F L R 变量泵的控制原理档
力士乐Ａ１０ＶＳＯ－ＤＦＬＲ（恒压/流量/功率控制）变量泵的控制原理
我的问题已经提出好几天了．无人回帖．可能是我对问题的叙述不很清楚．最近几天我琢磨了一下，对于功率阀的调节原理,我先试着分析如下.是我个人的理解,请诸位指正.
功率阀相当于一个压力无级可调的(比例)溢流阀,它可无级地改变着进入流量调节器弹簧腔的压力P H.压力的无级可调是通过泵斜盘改变功率阀调压弹簧的压缩量X来实现的(泵斜盘带动拨杆改变功率阀套的位置,进而改变功率阀调压弹簧的压缩量X), 压缩量X与泵斜盘倾角β成反比.
在泵进入恒功率控制期间,流量调节器控制阀芯的位置也有3个.
压力P H作用在控制阀芯的右端(见图1),以形成一个对抗反力,与作用在控制阀芯左端的泵出口压力P P相平衡,使控制阀芯保持在中位(平衡位置),在此状态下,泵的斜盘倾角不变.
功率阀所决定的压力P H与泵压力P P应该是同比例变化(升降)的.并且P H的变化要比P P的变化滞后一点时间.
当泵压升高时,P P先将控制阀芯向右推离中位(平衡被破坏),并进入泵变量缸的无杆腔使泵的斜盘倾角β变小(流量减小), 随着倾角β的变小,功率阀调压弹簧的压缩量X则变大,阀的开启压力P H随之升高,升高了的P H又将控制阀芯推回中位恢复平衡状态.如此循环下去,控制阀芯连续的经历由平衡→不平衡→新的平衡的过程(用一位网友的话讲,就是控制阀芯在“中位振荡”),便实现了恒功率控制.
当泵压降低时,则会出现相反的过程.
恒功率控制始于起点的调整压力，终于切断点的限位柱（即死档铁）．不知我分析的对不对，请各位点拨．。

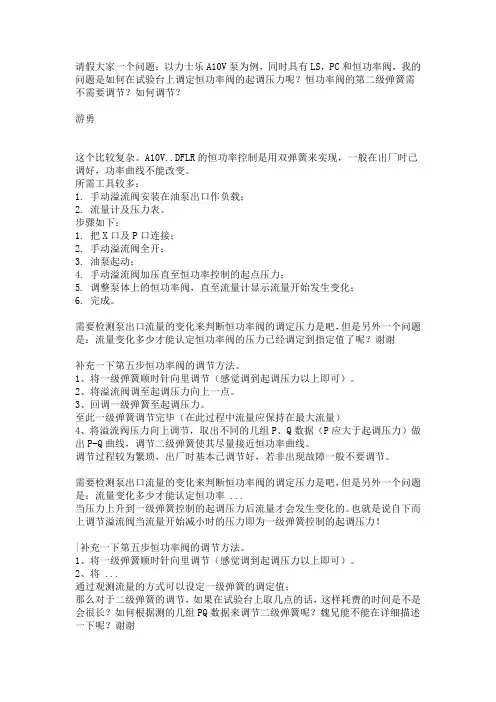

请假大家一个问题：以力士乐A10V泵为例，同时具有LS，PC和恒功率阀，我的问题是如何在试验台上调定恒功率阀的起调压力呢？恒功率阀的第二级弹簧需不需要调节？如何调节？游勇这个比较复杂。

A10V..DFLR的恒功率控制是用双弹簧来实现，一般在出厂时己调好，功率曲线不能改变。

所需工具较多：1. 手动溢流阀安装在油泵出口作负载；2. 流量计及压力表。

步骤如下：1. 把X口及P口连接；2. 手动溢流阀全开；3. 油泵起动；4. 手动溢流阀加压直至恒功率控制的起点压力；5. 调整泵体上的恒功率阀，直至流量计显示流量开始发生变化；6. 完成。

需要检测泵出口流量的变化来判断恒功率阀的调定压力是吧，但是另外一个问题是：流量变化多少才能认定恒功率阀的压力已经调定到指定值了呢？谢谢补充一下第五步恒功率阀的调节方法。

1、将一级弹簧顺时针向里调节（感觉调到起调压力以上即可）。

2、将溢流阀调至起调压力向上一点。

3、回调一级弹簧至起调压力。

至此一级弹簧调节完毕（在此过程中流量应保持在最大流量）4、将溢流阀压力向上调节，取出不同的几组P、Q数据（P应大于起调压力）做出P-Q曲线，调节二级弹簧使其尽量接近恒功率曲线。

调节过程较为繁琐，出厂时基本已调节好，若非出现故障一般不要调节。

需要检测泵出口流量的变化来判断恒功率阀的调定压力是吧，但是另外一个问题是：流量变化多少才能认定恒功率 ...当压力上升到一级弹簧控制的起调压力后流量才会发生变化的。

也就是说自下而上调节溢流阀当流量开始减小时的压力即为一级弹簧控制的起调压力！|补充一下第五步恒功率阀的调节方法。

1、将一级弹簧顺时针向里调节（感觉调到起调压力以上即可）。

2、将 ...通过观测流量的方式可以设定一级弹簧的调定值；那么对于二级弹簧的调节，如果在试验台上取几点的话，这样耗费的时间是不是会很长？如何根据测的几组PQ数据来调节二级弹簧呢？魏兄能不能在详细描述一下呢？谢谢lcg750 发表于 2012-8-4 11:20通过观测流量的方式可以设定一级弹簧的调定值；那么对于二级弹簧的调节，如果在试验台上取几点的话，这 ...您选用泵的说明书上应该有该泵的P-Q曲线（如若没有可以根据起调压力及最大排量自己绘制），选用一个点（起调点之后的）调节就可以，调定后另外再选择一个远一点的点验证一下，偏差不要太大就可以。
