浅谈外电防护措施杨伟 林州市兴华建筑公司摘 要：本文对德馨园高压输电线路用图文的形式对防护进行了阐述，结合工程案例，对高压输电线路的防护体的搭设及施工方法进行了分析介绍。

关键词：高压；安全；防护高压送电是目前较为普遍的输电方式，同时也对安全用电提出了更高的要求。

随着建筑业的迅猛发展，施工现场面临的高压线防护问题也越来越突出。

1 对外电的认识人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触高压线却发生了触电的现象迷惑不解。

这实际上是一种认识误区。

因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害。

研究表明，人体对高压电场下的静电感应电流的反应更加灵敏，0.1~0.2mA 的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。

当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。

1996 年我区曾发生这样一起事故：有一栋 2 层高的在建楼房，楼一侧面距离平行而过 10kV 高压线约 2m，施工过程中未做任何防护。

当一工人站在 2 层楼顶上从高压线侧往上传递一根约6m长的钢筋时死亡，法医鉴定为触电死亡。

事故发生后，经实地调查，高压线与钢筋头均无碰撞痕迹，高压输电线路无任何异常，而伸出的钢筋头距离高压线仅0.4m。

经研究分析，此事故为静电电击所致。

10kV 高压输电线的最小安全距离为 0.95m，最小操作安全距离为 6m，当钢筋头伸至距离高压线 0.4m 时，由于高压输电线路的静电场作用而产生感应电压，当人抓住钢筋另一头时，就有电流通过钢筋流过人体入地而导致人触电死亡。

由此可知，高压输电线路附近的强电场作用，可以对人体构成潜在的危害。

为了确保施工现场用电安全，防止外电线路对施工人员的伤害，根据建设部颁布的《施工现场临时用电安全技术规定》（JGJ46-88）中规定的在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小安全操作距离。

《施工现场临时用电安全技术规范》规定的安全操作距离大于一般规定的安全距离，主要是考虑到施工现场的动态诸多因素，如搭设钢管脚手架，配制钢筋和电气配管等施工操作工序，其钢材长度在6m左右，安全操作距离若规定过小，易发生触电事故，但是，施工现场的工程位置往往不是可以任意选择的，如果由于受施工现场在建工程位置限制而无法保证规定的安全距离，这时为了确保施工安全，则必须采防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。

显然，外电线路与遮拦、栅栏之间也有安全距离问题，这个安全距离正是搭设遮拦、栅栏等防护设施的依据条件。

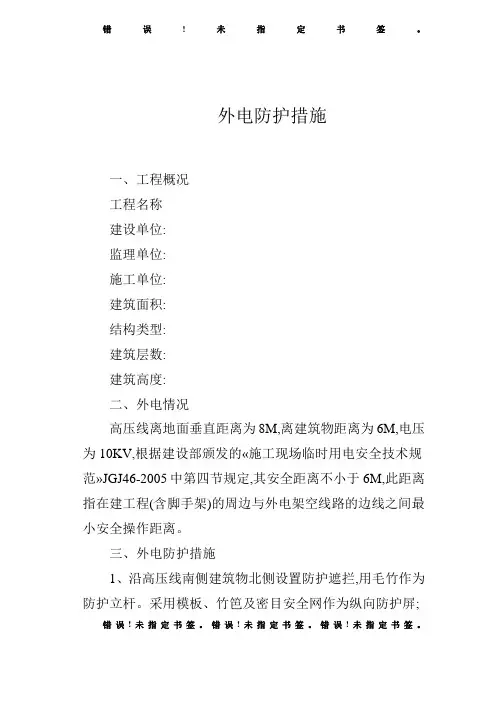

2 针对施工中的外电保护根据德馨园施工现场的实际情况，结合我们多年的实践经验，对高压线的防护总结出以下方法。

a) 若现场搭设遮拦、栅栏的场所非常狭窄，无法实现所给出的数据，即无法控制可靠的安全距离，这时即使设置遮拦、栅栏等，亦无防护意义，惟一的安全措施就是与有关部门协商，采取停电，迁移外电线路或改变工程位置等，否则，不能强行施工。

b) 若现场的防护措施能够满足表 2 中所要求的安全距离，则可根据施工现场实际情况采取如下几种不同防护方法。

（1）单独设置防护装置，若在建工程不超过高压线 2m 时，若超过高压 2m 时，主要考虑超过高压线的作业层掉物可引起高压线短路且人员操作极有可能触及高压线的危险，需设置顶部防护屏障。

（2）利用脚手架体设置防护装置，当建筑物外脚手架与高压线距离较近，无法单独设接地防护则可以利用外脚手架防护立杆设置防护屏隙。

即：脚手架与高压线路平行的一侧必须用合格的密目式安全网全部封闭，此侧面的钢管脚手架必须至少做三处可靠接地，接地电阻应当小于 10Ω。

同时在与高压线等高的脚手架外侧面等长，约 3~4m 高的细格金属网挂在与高压线等高的脚手架外侧，并把此网用绝缘接地外表线进行三处可靠接地，接地电阻小于 10Ω。

如超过高压线的工程作业，仍需搭设顶棚防护屏障。

如在搭设顶棚防护屏障有困难时，可在外架直接搭设防护屏障到外架顶部。

（3）跨越架防护装置，起重吊装跨越高压线，或铺设电缆（线）跨越高压线，需搭设∏型防护架。

但应注意：搭设的遮拦应有足够的宽度和强度，以免发生遮拦断裂、歪斜及变形的影响。

对于搭设的遮拦要有专人从事监护管理。

（4）露天变、配电装置的防护，室外变压器防护要求：①变压器周围要设围栏（栅栏、网状和板状遮拦）高度≮1700mm；②变压器外廓与围栏或建筑物外墙的净距≮800mm;③变压器底部距地面高度≮300mm；④栅栏的栏条之间间距不超过 200mm，遮拦的网眼≯40×40。

（5）高压线过路防护，在一般情况下，穿过高压线下方的道路，其高压线下方无需作防护。

但在施工现场情况比（下转第234页）（1）审核现场签证是否有效。

①有的合同中已写明不予另外签证的，应不予签证，否则应进行否定、扣除。

如某项目合同中已写明施工机械振捣器，搅拌机等机械由甲方提供，则结算时应对施工方申报的相关机械签证予以否定。

②由施工单位的责任产生费用的签证不能予以认可。

例如某工程施工过程中已经安装好的检查井井盖丢失，重新购置的相关费用应由施工单位自行承担，结算时对施工单位申请的此项签证不予考虑，况且结算取费时已完工程及设备保护费已经包含这块费用。

（2）审核现场签证是否重复计取。

①甲、乙双方签订的承包合同、计价取费程序中包含的内容都不能予以签证，若重复计取，应予以扣除。

例如材料二次搬运费为综合测定、包干使用的费用，除定额已说明允许计取场内运输的情况外，不论材料种类、运距多少，均不另行计取场内运输费，②有的现场签证的施工内容已包含在定额内容之中，费用也已计算，则不可另外签证，例如在修缮定额中的钢筋混凝土工程定额中，已经包含钢筋用量，否则在结算的审计中应予调整、扣除。

（3）审核现场签证是否多签。

签证的数量在结算时应予以核实。

这就需要结算部门找到甲方现场相关人员进行咨询、核实，必要时还要到现场进行测量落实，发现工程量虚报的，应在结算审计中扣除或核减。

（4）审核现场签证是否按规定程序办理。

应审核签证是否越权，是否没有签字权限的人签了字；有的施工单位所附签证上的签字是模仿现场人员的签字签的，更有甚者用的是复印件，其真实性更有待于进一步确认。

4 结束语现场签证是一项专业性、技术性非常强的工作，签证相关人员只有对签证的真实性和准确性负责，实事求是，严格把关，才能做好现场签证的签订和结算签证的审计，才能真实反应工程造价，才能让建设项目在“签”这一环节上予以控制，公正地、及时地实现项目的动态答理。

参考文献：[1] 孙梦敏.浅谈工程现场签证的管理[J]. 科技创新导报.2010(6)[2] 雷勇等.工程变更及现场签证的有效控制措施[J]. 辽宁工学院学报. 2007(2)作者简介：刘景艳（1982－），女，山东临沂人，研究生，工程师，工作单位：青岛钢铁有限公司，研究方向：建筑经济技术评价较复杂，现场的开挖堆土、斜坡改道等情况较多，这样使高压线的对地距离不够（施工现场的机动车与外电架空线路交叉时的最小垂直距离如表4）。

高压线下方就必须作相应的防护屏障，使车辆通过时有高度限制。

高压线防护屏的距离应满足最小安全净距。

在施工过程中会遇到各种各样复杂的情况，在搭设上述防护屏障时必须要注意以下问题：（1）防护遮拦、栅栏的搭设可用竹、木脚手架杆作防护立杆、水平杆；可用木板，竹排或干燥的荆芭、密目式安全网等作纵向防护屏。

（2）各种防护杆的材质及搭设方法应按竹木脚手架施工的有关安全技术标准进行。

（3）搭设和折除时应停电作业，应有专职的电气技术人员，金属制成的防护屏障应用可靠接地和接零。

（4）搭设防护遮拦、栅栏应有足够的机构强度和耐火性能，金属制成的防护屏障应作可靠接地和接零。

（5）搭设跨越∏型架时，立杆应高出跨越横杆 1.2m 以上，在拖拉电缆钢丝绳时弹出架外，落在高压线上。

旋转臂架式起重机在跨越 10KV 以下线路吊物时，需搭设跨越架。

3 结语总之，对高压线输电线路的防护，即要在思想上重视它，又要掌握一定的安全技术，并在实践中采取正确的防护措施，以减少或避免重大电气事故的发生。
