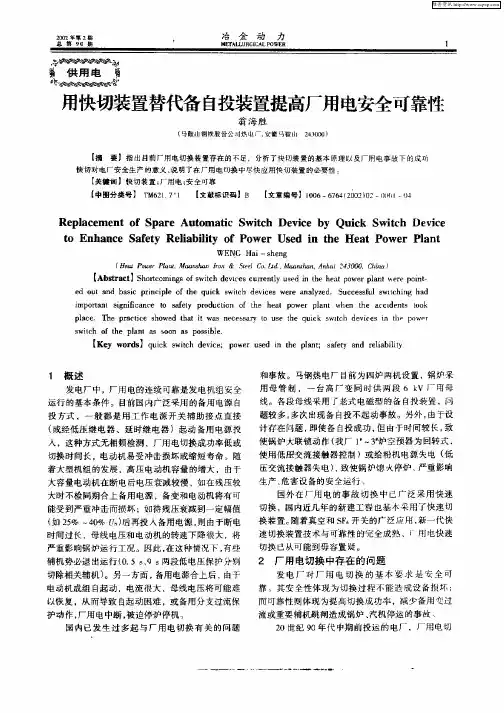

厂用电快切装置与备自投装置区别

厂用电快切装置一、概述：随着机组容量的扩大，厂用电容量不断增长，要求故障情况下快速切换厂用电，以保证机组运行工况的稳定，减小切换时对辅机电动机的冲击。

二、厂用电源成功切换的准则：厂用电系统的任何设备（登陆器及电动机），不能由于切换厂用电承受过载和冲击。

产生冲击的原因主要是由于残压，及电动机带负荷启动。

三、快切装置的基本要求：1.适用于高压厂用电系统，断路器的固有合闸时间不大于5赫兹。

2.可以预选两种方式（串切，同时）之一作为事故情况下的切换方式。

3.切换厂用电时电动机不应受到过度冲击。

4.具备慢速切换功能作为后备。

5.备用电源无电压或电压互感器保险熔断时不应动作。

6.装置只允许动作一次。

7.正常切换或事故切换都应检查切换电源之间的初始相角差，超过整定值时不允许切换，防止非同期并列。

8.有必要的试验回路。

9.有解除及试验的转换开关。

10.接线简单可靠。

四、6KV厂用电快切装置与BZT装置的使用规定1. 6KVⅠ—Ⅳ段工作电源与备用电源之间设有快切装置和BZT装置。

正常运行时，1#机快切装置方式开关BK1投自动位、BK2投并切位、BK3投投入位，2#、3#、4#机快切装置方式开关BK1投自动位、BK2投串并联（BK2有并联和同时两个位置，投并联位置代表使用装置正常切换厂用电时装置自动采用并联方式切换厂用电，事故切换时装置自动采用同时切换的方式）、BK3投投入位，快切装置压板除跳231（232）、6501（6601）、6502（6602）外，其余全部投入。

各段BZT装置BK开关投入。

2. 机组正常进行厂用电切换时，不允许使用快切装置，应手动进行切换。

3. 当6KV厂用电由工作电源倒为备用电源带时，应将快切装置BK3切至断开位，将BZT装置开关BK切至断开位，并退出快切装置的压板。

4. 快切装置投入时，应先投BK3，按装置复位按钮，检查装置信号正确后，方可投入装置有关压板。

5. 快切装置事故动作，厂用电切换成功后，将厂用电开关复位，记录快切动作时间、信号，退出有关压板，按装置复位按钮，使装置复位，将BK3切至断开位。

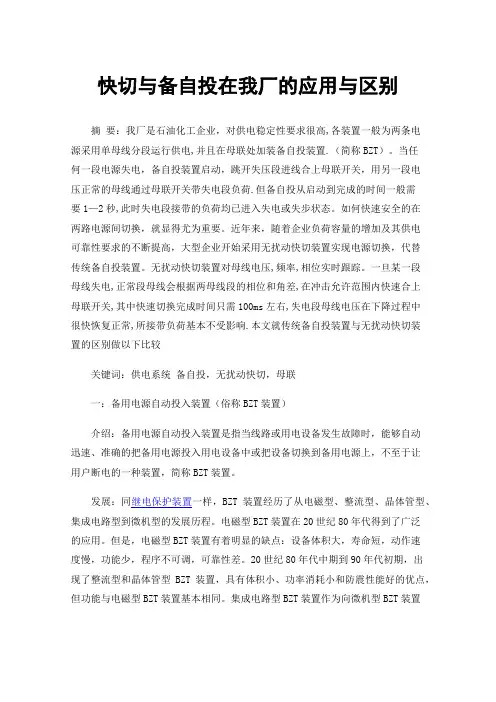

快切与备自投在我厂的应用与区别摘要：我厂是石油化工企业，对供电稳定性要求很高,各装置一般为两条电源采用单母线分段运行供电,并且在母联处加装备自投装置.（简称BZT）。

当任何一段电源失电，备自投装置启动，跳开失压段进线合上母联开关，用另一段电压正常的母线通过母联开关带失电段负荷.但备自投从启动到完成的时间一般需要1—2秒,此时失电段接带的负荷均已进入失电或失步状态。

如何快速安全的在两路电源间切换，就显得尤为重要。

近年来，随着企业负荷容量的增加及其供电可靠性要求的不断提高，大型企业开始采用无扰动快切装置实现电源切换，代替传统备自投装置。

无扰动快切装置对母线电压,频率,相位实时跟踪。

一旦某一段母线失电,正常段母线会根据两母线段的相位和角差,在冲击允许范围内快速合上母联开关,其中快速切换完成时间只需100ms左右,失电段母线电压在下降过程中很快恢复正常,所接带负荷基本不受影响.本文就传统备自投装置与无扰动快切装置的区别做以下比较关键词：供电系统备自投，无扰动快切，母联一：备用电源自动投入装置（俗称BZT装置）介绍：备用电源自动投入装置是指当线路或用电设备发生故障时，能够自动迅速、准确的把备用电源投入用电设备中或把设备切换到备用电源上，不至于让用户断电的一种装置，简称BZT装置。

发展：同继电保护装置一样，BZT装置经历了从电磁型、整流型、晶体管型、集成电路型到微机型的发展历程。

电磁型BZT装置在20世纪80年代得到了广泛的应用。

但是，电磁型BZT装置有着明显的缺点：设备体积大，寿命短，动作速度慢，功能少，程序不可调，可靠性差。

20世纪80年代中期到90年代初期，出现了整流型和晶体管型BZT装置，具有体积小、功率消耗小和防震性能好的优点，但功能与电磁型BZT装置基本相同。

集成电路型BZT装置作为向微机型BZT装置过渡的产品，还没有来得及大面积推广应用，就被性能更为优越的微机型BZT装置所取代。

应用：1.电磁型BZT 装置电磁型BZT 装置的应用比较普遍，使用电磁型BZT装置时，除了因为电气元件，如电压继电器和时间继电器等的不稳定性会影响到正常电源和备用电源之间的切换之外，还存在以下问题：（1）切换时间长：时间继电器的整定时间t要求躲过工作电源进线开关的动作时限t1，同时还应该比工作电源母线段引出线短路保护的最长动作时间大一个时限阶段t2。

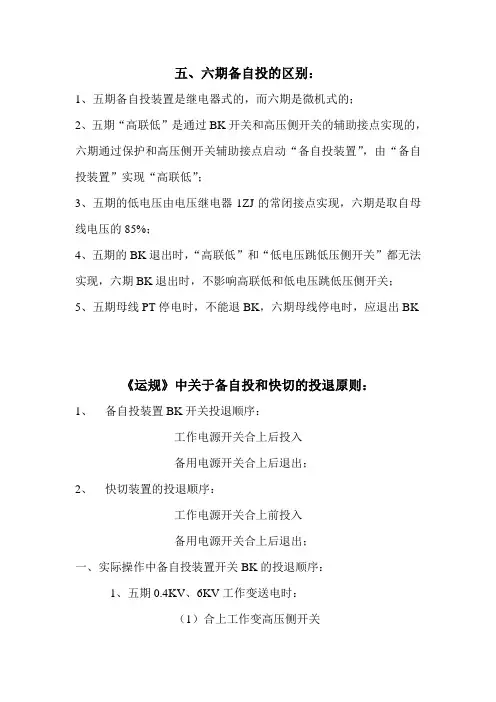

五、六期备自投的区别：1、五期备自投装置是继电器式的，而六期是微机式的；2、五期“高联低”是通过BK开关和高压侧开关的辅助接点实现的，六期通过保护和高压侧开关辅助接点启动“备自投装置”，由“备自投装置”实现“高联低”；3、五期的低电压由电压继电器1ZJ的常闭接点实现，六期是取自母线电压的85%；4、五期的BK退出时，“高联低”和“低电压跳低压侧开关”都无法实现，六期BK退出时，不影响高联低和低电压跳低压侧开关；5、五期母线PT停电时，不能退BK，六期母线停电时，应退出BK《运规》中关于备自投和快切的投退原则：1、备自投装置BK开关投退顺序：工作电源开关合上后投入备用电源开关合上后退出；2、快切装置的投退顺序：工作电源开关合上前投入备用电源开关合上后退出；一、实际操作中备自投装置开关BK的投退顺序：1、五期0.4KV、6KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自投装置开关BK（4）断开备用分支开关2、五期0.4KV、6KV工作变停电时：（1）合上备用分支开关（2）断工作变低压侧开关（3）退出备自投装置开关BK（4）断开工作变高压侧开关3、六期0.4KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自抽投装置开关BK（4）断开备用分支开关4、六期0.4KV工作变停电时：（1）合上备用分支开关（2）退出备自投装置开关BK（3）断开工作变低压侧开关（4）断开工作变高压侧开关二、实际操作中快切装置开关的投退顺序：1、工作变送电时（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）断开备用分支开关（4）投入快切装置开关2、工作变停电时：（1）合上备用分支开关（2）退出快切装置开关（3）断开工作变低压侧开关（4）断开工作变高压侧开关。

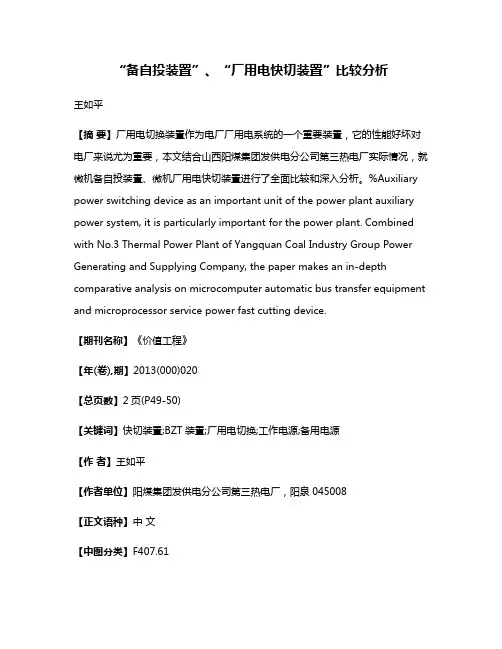

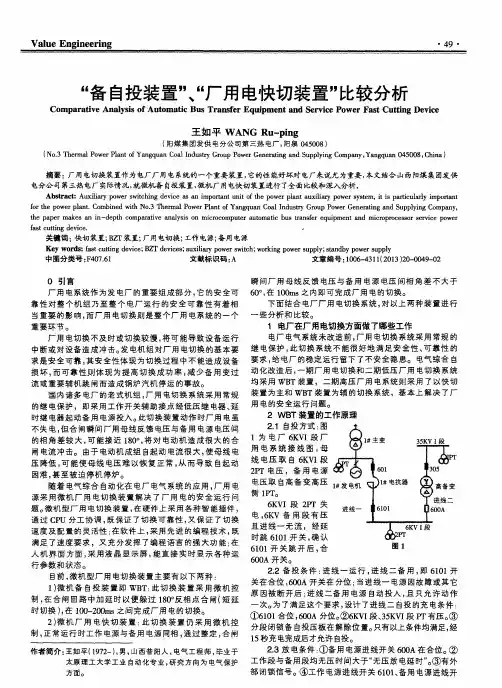

“备自投装置”、“厂用电快切装置”比较分析王如平【摘要】厂用电切换装置作为电厂厂用电系统的一个重要装置，它的性能好坏对电厂来说尤为重要，本文结合山西阳煤集团发供电分公司第三热电厂实际情况，就微机备自投装置、微机厂用电快切装置进行了全面比较和深入分析。

%Auxiliary power switching device as an important unit of the power plant auxiliary power system, it is particularly important for the power plant. Combined with No.3 Thermal Power Plant of Yangquan Coal Industry Group Power Generating and Supplying Company, the paper makes an in-depth comparative analysis on microcomputer automatic bus transfer equipment and microprocessor service power fast cutting device.【期刊名称】《价值工程》【年(卷),期】2013(000)020【总页数】2页(P49-50)【关键词】快切装置;BZT装置;厂用电切换;工作电源;备用电源【作者】王如平【作者单位】阳煤集团发供电分公司第三热电厂，阳泉045008【正文语种】中文【中图分类】F407.610 引言厂用电系统作为发电厂的重要组成部分，它的安全可靠性对整个机组乃至整个电厂运行的安全可靠性有着相当重要的影响，而厂用电切换则是整个厂用电系统的一个重要环节。

厂用电切换不及时或切换较慢，将可能导致设备运行中断或对设备造成冲击。

发电机组对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏，而可靠性则体现为提高切换成功率，减少备用变过流或重要辅机跳闸而造成锅炉汽机停运的事故。

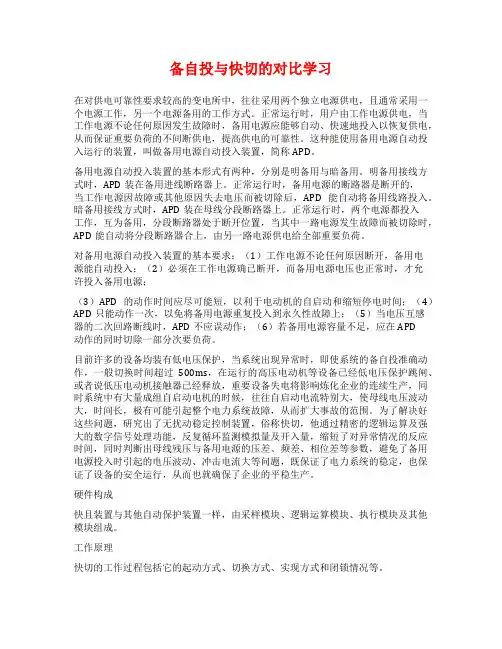

备自投与快切的对比学习在对供电可靠性要求较高的变电所中，往往采用两个独立电源供电，且通常采用一个电源工作，另一个电源备用的工作方式。

正常运行时，用户由工作电源供电，当工作电源不论任何原因发生故障时，备用电源应能够自动、快速地投入以恢复供电，从而保证重要负荷的不间断供电，提高供电的可靠性。

这种能使用备用电源自动投入运行的装置，叫做备用电源自动投入装置，简称APD。

备用电源自动投入装置的基本形式有两种，分别是明备用与暗备用。

明备用接线方式时，APD装在备用进线断路器上。

正常运行时，备用电源的断路器是断开的，当工作电源因故障或其他原因失去电压而被切除后，APD能自动将备用线路投入。

暗备用接线方式时，APD装在母线分段断路器上。

正常运行时，两个电源都投入工作，互为备用，分段断路器处于断开位置，当其中一路电源发生故障而被切除时，APD能自动将分段断路器合上，由另一路电源供电给全部重要负荷。

对备用电源自动投入装置的基本要求：（1）工作电源不论任何原因断开，备用电源能自动投入；（2）必须在工作电源确已断开，而备用电源电压也正常时，才允许投入备用电源；（3）APD的动作时间应尽可能短，以利于电动机的自启动和缩短停电时间；（4）APD只能动作一次，以免将备用电源重复投入到永久性故障上；（5）当电压互感器的二次回路断线时，APD不应误动作；（6）若备用电源容量不足，应在APD动作的同时切除一部分次要负荷。

目前许多的设备均装有低电压保护，当系统出现异常时，即使系统的备自投准确动作，一般切换时间超过500ms，在运行的高压电动机等设备已经低电压保护跳闸、或者说低压电动机接触器已经释放，重要设备失电将影响炼化企业的连续生产，同时系统中有大量成组自启动电机的时候，往往自启动电流特别大，使母线电压波动大，时间长，极有可能引起整个电力系统故障，从而扩大事故的范围。

为了解决好这些问题，研究出了无扰动稳定控制装置，俗称快切，他通过精密的逻辑运算及强大的数字信号处理功能，反复循环监测模拟量及开入量，缩短了对异常情况的反应时间，同时判断出母线残压与备用电源的压差、频差、相位差等参数，避免了备用电源投入时引起的电压波动、冲击电流大等问题，既保证了电力系统的稳定，也保证了设备的安全运行，从而也就确保了企业的平稳生产。

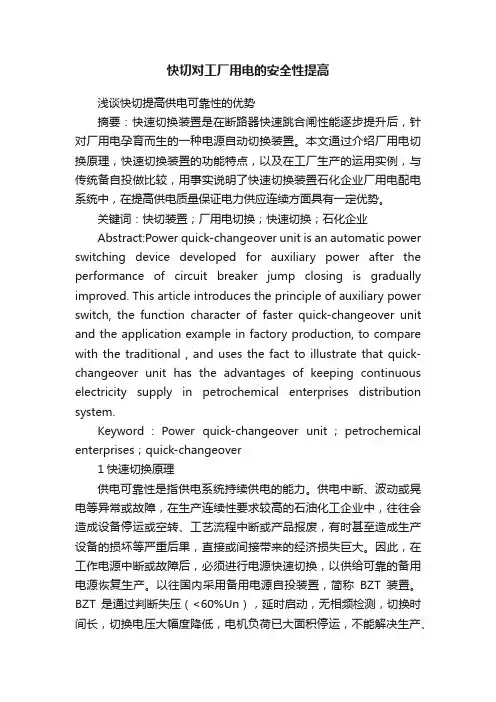

快切对工厂用电的安全性提高浅谈快切提高供电可靠性的优势摘要：快速切换装置是在断路器快速跳合闸性能逐步提升后，针对厂用电孕育而生的一种电源自动切换装置。

本文通过介绍厂用电切换原理，快速切换装置的功能特点，以及在工厂生产的运用实例，与传统备自投做比较，用事实说明了快速切换装置石化企业厂用电配电系统中，在提高供电质量保证电力供应连续方面具有一定优势。

关键词：快切装置；厂用电切换；快速切换；石化企业Abstract:Power quick-changeover unit is an automatic power switching device developed for auxiliary power after the performance of circuit breaker jump closing is gradually improved. This article introduces the principle of auxiliary power switch, the function character of faster quick-changeover unit and the application example in factory production, to compare with the traditional , and uses the fact to illustrate that quick-changeover unit has the advantages of keeping continuous electricity supply in petrochemical enterprises distribution system.Keyword：Power quick-changeover unit；petrochemical enterprises；quick-changeover1快速切换原理供电可靠性是指供电系统持续供电的能力。

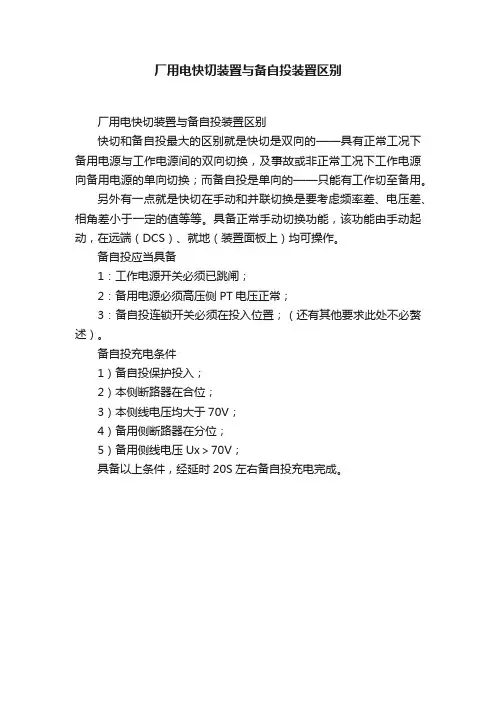

厂用电快切装置与备自投装置区别
厂用电快切装置与备自投装置区别
快切和备自投最大的区别就是快切是双向的——具有正常工况下备用电源与工作电源间的双向切换，及事故或非正常工况下工作电源向备用电源的单向切换；而备自投是单向的——只能有工作切至备用。

另外有一点就是快切在手动和并联切换是要考虑频率差、电压差、相角差小于一定的值等等。

具备正常手动切换功能，该功能由手动起动，在远端（DCS）、就地（装置面板上）均可操作。

备自投应当具备
1：工作电源开关必须已跳闸；
2：备用电源必须高压侧PT电压正常；
3：备自投连锁开关必须在投入位置；（还有其他要求此处不必赘述）。

备自投充电条件
1）备自投保护投入；
2）本侧断路器在合位；
3）本侧线电压均大于70V；
4）备用侧断路器在分位；
5）备用侧线电压Ux＞70V；
具备以上条件，经延时20S左右备自投充电完成。

备自投、快切、无扰动装置三种设备的区别1、对于厂矿企业的高压变电站来说,为保证重要负荷供电的可靠性,+ K5 i& s# {' i$ R2 p一般采用双回路供电。

双回路分为工作电源和备用电源,当工作电源由于某种原因失电时,启动备用电源自动投入装置,自动投入备用电源。

此类应用称为“备自投装置”。

+ j$ G7 k. {6 V+ w7 H2、对于发电厂厂用电系统系统,也要求装设备用电源自动投入装置。

0 o3 `# K! N" ]6 {6 N, J4 {9 W 但是其要求与厂矿企业的高压变电站有所不同。

因为随着大容量机组的迅9 K& p4 K5 T9 O: N速发展、高压电动机的增多、容量赠多,使得厂用电源的切换带来很多问8T9 Y, T* y) B+ w T' N 题,因为大容量电动机在断电后电压衰减较慢,残余电压的幅值也很大,若在残压较大时接通电源,电动机将受到冲击,同时对机炉运行热工参数的影响也很大。

因此,对于发电厂的厂用电备用电源自投应采用“快切方: L" r0 ]/ t. O. Y5 {: s 式”。

8 @5 E( `1 C7 A0 l2 {9 e0 M) q此类应用为“快切装置”。

: c$ H" L( M9 S1 {, o1 k& C3 \ Q: c$ t3、对厂矿企业的低压系统来说,虽然不存在发电厂那样对于切换时机比较严格的要求,但是由于电子控制系统和其它敏感设备中的供电电压不稳定会导致整个生产线的瘫痪和生产设备的损坏以及长时间停电,尤其某/ O1 O& z/ m( w5 m1 e#些重要的国防部门基本不允许的供电中断,备用电源“无扰动”切换成为了必不可少的选择。

此类应用为“无扰动切换装置”。

8 M+ D$ l' _4 L2、备自投装置主要应用于厂矿企业的变电站高压系统- E- q8 Z5 @( z快切装置主要应用于大容量发电厂厂用电系统.由于发电厂厂用母线上电动机的特性有较大差异,合成的母线残压特性曲线与分类的电动机相角、残压曲线的差异也较大,因此安全区域的划定严格来说需根据各类电动机参数、特性、所带负荷等因素通过计算确定。

快切和过去备自投的根本区别关于快切装置6kV厂用母线快切装置说明关于快切装置6kV厂用母线快切装置说明1 6kV厂用单元母线快切装置有哪几种切换方式？正常切换是指正常情况下进行的厂用切换。

通过控制台开关手动起动装置，完成从工作电源到备用电源，或由备用电源到工作电源的双向切换。

事故切换是指由于工作电源故障而引起的切换。

它是单向的，只能由工作电源切至备用电源。

不正常切换是由母线非故障性低压引起的切换，它是单向的，只能由工作电源切换至备用电源。

不正常切换分为以下两种情况： 1)、母线三相电压持续低于设置值的时间超过所设定的延时，装置自动跳开工作电源，投入备用电源。

2)、由于工作电源断路器误跳，装置自动投入备用电源。

2. 6kV厂用快切装置正常切换中的并联切换有哪两种方式? 自动：即将选择开关置于"自动"位置。

手动起动装置，经同期鉴定后，先合上备用（工作）开关，确认合闸成功后，再自动跳开工作（备用）开关。

半自动：即将选择开关置于"半自动"位置。

手动起动装置，经同期鉴定后，只合上备用（工作）开关，而跳开工作（备用）开关的操作要由人工来完成。

3. 6kV 厂用快切装置正常切换中,串联切换的过程是怎样的? 方式选择置于串联位置。

手动起动装置，先跳开工作（备用）开关，如果同期条件满足，则合上备用（工作）开关。

4. 6kV厂用快切装置事故切换中，并联切换的过程是怎样的? 由反映工作电源故障的保护出口启动，经同期检定后，装置发工作开关跳闸命令，延时3ms后发备用电源开关合闸命令。

5. 6kV厂用快切装置事故切换中，串联切换的过程是怎样的? 反映工作电源故障的保护出口启动，跳开工作开关后，经同期检定后，合上备用电源开关。

6. 何谓6kV快切的事故切换？事故切换是指工作电源开关因故障跳闸而引起的切换，它是单向的，只能由工作电源切换至备用电源。

7. 何谓慢速切换？ 6kV厂用切换过程中，若同期条件不合格，装置自动转入慢速切换，经检定母线残压，合上备用电源开关完成切换过程。

快切与传统备自投系统优缺点分析作者：罗文新崔春全张宏达杨连艳来源：《当代化工》2016年第04期摘要：以SUE3000快切装置为例，阐述了快切系统工作原理、使用条件，对比分析了传统备用电源自投系统与快速切换装置的优缺点以及在化工企业连续生产装置使用快切的必然趋势，同时提出了快切装置在使用中应注意的事项。

关键词：快速切换；备自投；单母线分段中图分类号：TE 624 文献标识码： M 文章编号： 1671-0460（2016）04-0856-04Abstract： Taking SUE3000 fast switching as an example， the working principle and using conditions of the fast switching system were introduced. Advantages and disadvantages of traditional standby power source automatic switching system and the fast switching system were analyzed. Some attentions during using the fast switching device were put forward.Key words： fast switching； standby power source automatic switch； single-bus section炼化企业生产装置对供电平稳性要求很高，一般按二级负荷设计[1]，因此平稳供能尤为重要。

而供电过程中，高压系统晃电是影响供电质量的主要因素之一，电网波动或瞬时失电均可能造成整个化工装置生产波动甚至是停车事故。

目前，大部分生产装置均采用传统的备用电源自动投入装置（简称备自投）来保证连续供能，经过多年的运行，逐步显现出其启动速度慢、切换方式单一以及瞬间断电等诸多缺点。

谈点个人的看法，比较仓促：1、起动原因有区别。

2、切换速度有区别。

3、切换方式有区别。

BZT的启动原因有两个：一个是低电压或母线失压，再一个就是开关位置不对应。

快切是选择性很强的一种自投装置，在工作开关掉闸后，它可以选择待投开关的合闸相位差，不会产生大的冲击，也有残压切换等四种。

比BZT有更高的可靠性。

BZT经常会在备用开关合闸动作后由于冲击作用而从新掉闸，快切则不会。

BZT装置最大的缺点是什么？就是在发出合闸信号时，它不去检测工作母线和备用母线的相位差，这是有可能出现两处母线的相位差30度以上，会对备用母线和变压器产生较大的冲击，说明一下：bzt装置是根据低电压启动跳工作电源，然后投入备用电源的。

快切装置可以从保护、低电压、误跳、手动切换。

bzt装置大家都知道的很多，我说快切装置就行了。

现在的微机型快切装置在切换类型上可以采用手动或自动、半自动。

从装置动作的时间上看有快切（在工作电源跳开而母线电压为完全消失之前备用电源投入）和同期捕捉（快切不成功自动转入同期捕捉）、慢切（这跟bzt差不多了）。

可以整定合闸期间的相角和压差，从而能使两电源平稳过渡。

另因为可以从其他保护启动，比如说从发电机或主变保护启动的同时也启动快切，当工作电源在主保护将其跳开后立即合上备用电源，而不必等电压降得太多。

而bzt做不到这点，等电压降到一定程度时，所有转机转速都降下来了，或者低电压保护启动了已将一些负荷跳开，加大了事故处理的难度和宽度。

同时由于电源恢复时很多设备的自启动使启动电流过大而冲跳备用电源扩大事故。

BZT是靠进线开关的辅助接点动作的,也就是工作开关断开才合备用开关.而快切是在进线开关发出跳闸脉冲之后发合闸脉冲.有检测反电动势与备用电源是否同期的功能.在并列切换时,冲击最小.1、快切切换时间串联：小于12ms+工作电源跳闸时间+备用电源合闸时间+保护动作时间；并联：小于12ms+用户设定的延时时间+备用电源合闸时间+保护动作时间。

快切原理及备自投区别优点
电源快速切换装置原理及
与备自投的区别
一、RCS-9655S电源快速切换装置原理
1、快切原理：
正常运行情况下，两段母线分别由各自供电电源支路供电，分支1开关CB1、分支2开关CB2均闭合，母联开关CB3分位。

当任一供电支路故障时，PCS-9655S电源快速切换装置根据故障情况，跳开CB1（或CB2），合母联开关CB3，两段母线均由无故障的电源支路供电，保证两段母线不失电。

也可手动控制CB1（或CB2）和CB3的分合，
进行供电电源支路的切换。

2、快切方式
二、RCS-9655S电源快速切换装置与备自投的区别及快切的优点
1、从内部程序上有些区别：备自投逻辑上复杂，需要与自己的操作回路配合，执行切换时判断条件简单；电源快速切换装置逻辑上简单，没有复杂的操作回路，逻辑判断，但执行快速切换上判断条件复杂。

2、备自投判断条件简单，无故障、过流等闭锁接点，而是通过逻辑上躲过时间来判断一些开关误合闭锁等条件；而电源快速切换装置判断条件复杂，可直接从开关上引故障、过流等闭锁接点，无需通过逻辑上判断来等待时间，从而加快了切换的速度。

3、以I母失电为例；备投方式：检I母母线无压，进线1无流启动备投，经延时后，判断I母无压或检同期经延时合闸；电源快速切换方式：检I母低频，进线1无流启动电源快速切换，以快速切换方式合闸，无需等待延时；因此电源快速切换装置在切换上远快于备自投装置。
