快切与备自投在我厂的应用与区别摘要：我厂是石油化工企业，对供电稳定性要求很高,各装置一般为两条电源采用单母线分段运行供电,并且在母联处加装备自投装置.（简称BZT）。
当任何一段电源失电，备自投装置启动，跳开失压段进线合上母联开关，用另一段电压正常的母线通过母联开关带失电段负荷.但备自投从启动到完成的时间一般需要1—2秒,此时失电段接带的负荷均已进入失电或失步状态。
如何快速安全的在两路电源间切换，就显得尤为重要。
近年来，随着企业负荷容量的增加及其供电可靠性要求的不断提高，大型企业开始采用无扰动快切装置实现电源切换，代替传统备自投装置。
无扰动快切装置对母线电压,频率,相位实时跟踪。
一旦某一段母线失电,正常段母线会根据两母线段的相位和角差,在冲击允许范围内快速合上母联开关,其中快速切换完成时间只需100ms左右,失电段母线电压在下降过程中很快恢复正常,所接带负荷基本不受影响.本文就传统备自投装置与无扰动快切装置的区别做以下比较关键词：供电系统备自投，无扰动快切，母联一：备用电源自动投入装置（俗称BZT装置）介绍：备用电源自动投入装置是指当线路或用电设备发生故障时，能够自动迅速、准确的把备用电源投入用电设备中或把设备切换到备用电源上，不至于让用户断电的一种装置，简称BZT装置。
发展：同继电保护装置一样，BZT装置经历了从电磁型、整流型、晶体管型、集成电路型到微机型的发展历程。
电磁型BZT装置在20世纪80年代得到了广泛的应用。
但是，电磁型BZT装置有着明显的缺点：设备体积大，寿命短，动作速度慢，功能少，程序不可调，可靠性差。
20世纪80年代中期到90年代初期，出现了整流型和晶体管型BZT装置，具有体积小、功率消耗小和防震性能好的优点，但功能与电磁型BZT装置基本相同。
集成电路型BZT装置作为向微机型BZT装置过渡的产品，还没有来得及大面积推广应用，就被性能更为优越的微机型BZT装置所取代。
应用：1.电磁型BZT 装置电磁型BZT 装置的应用比较普遍，使用电磁型BZT装置时，除了因为电气元件，如电压继电器和时间继电器等的不稳定性会影响到正常电源和备用电源之间的切换之外，还存在以下问题：（1）切换时间长：时间继电器的整定时间t要求躲过工作电源进线开关的动作时限t1，同时还应该比工作电源母线段引出线短路保护的最长动作时间大一个时限阶段t2。
![[整理]备自投方式培训课件PPT](https://img.taocdn.com/s1/m/ea4cd640daef5ef7bb0d3c97.png)
五、六期备自投的区别：1、五期备自投装置是继电器式的，而六期是微机式的；2、五期“高联低”是通过BK开关和高压侧开关的辅助接点实现的，六期通过保护和高压侧开关辅助接点启动“备自投装置”，由“备自投装置”实现“高联低”；3、五期的低电压由电压继电器1ZJ的常闭接点实现，六期是取自母线电压的85%；4、五期的BK退出时，“高联低”和“低电压跳低压侧开关”都无法实现，六期BK退出时，不影响高联低和低电压跳低压侧开关；5、五期母线PT停电时，不能退BK，六期母线停电时，应退出BK《运规》中关于备自投和快切的投退原则：1、备自投装置BK开关投退顺序：工作电源开关合上后投入备用电源开关合上后退出；2、快切装置的投退顺序：工作电源开关合上前投入备用电源开关合上后退出；一、实际操作中备自投装置开关BK的投退顺序：1、五期0.4KV、6KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自投装置开关BK（4）断开备用分支开关2、五期0.4KV、6KV工作变停电时：（1）合上备用分支开关（2）断工作变低压侧开关（3）退出备自投装置开关BK（4）断开工作变高压侧开关3、六期0.4KV工作变送电时：（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）投入备自抽投装置开关BK（4）断开备用分支开关4、六期0.4KV工作变停电时：（1）合上备用分支开关（2）退出备自投装置开关BK（3）断开工作变低压侧开关（4）断开工作变高压侧开关二、实际操作中快切装置开关的投退顺序：1、工作变送电时（1）合上工作变高压侧开关（2）合上工作变低压侧开关（3）断开备用分支开关（4）投入快切装置开关2、工作变停电时：（1）合上备用分支开关（2）退出快切装置开关（3）断开工作变低压侧开关（4）断开工作变高压侧开关。
厂用电快切装置与备自投装置区别
快切和备自投最大的区别就是快切是双向的——具有正常工况下备用电源与工作电源间的双向切换，及事故或非正常工况下工作电源向备用电源的单向切换；而备自投是单向的——只能有工作切至备用。
另外有一点就是快切在手动和并联切换是要考虑频率差、电压差、相角差小于一定的值等等。
具备正常手动切换功能，该功能由手动起动，在远端（DCS）、就地（装置面板上）均可操作。
备自投应当具备
1：工作电源开关必须已跳闸；
2：备用电源必须高压侧PT电压正常；
3：备自投连锁开关必须在投入位置；（还有其他要求此处不必赘述）。
备自投充电条件
1）备自投保护投入；
2）本侧断路器在合位；
3）本侧线电压均大于70V；
4）备用侧断路器在分位；
5）备用侧线电压Ux＞70V；
具备以上条件，经延时20S左右备自投充电完成。
备自投与快切的对比学习在对供电可靠性要求较高的变电所中，往往采用两个独立电源供电，且通常采用一个电源工作，另一个电源备用的工作方式。
正常运行时，用户由工作电源供电，当工作电源不论任何原因发生故障时，备用电源应能够自动、快速地投入以恢复供电，从而保证重要负荷的不间断供电，提高供电的可靠性。
这种能使用备用电源自动投入运行的装置，叫做备用电源自动投入装置，简称APD。
备用电源自动投入装置的基本形式有两种，分别是明备用与暗备用。
明备用接线方式时，APD装在备用进线断路器上。
正常运行时，备用电源的断路器是断开的，当工作电源因故障或其他原因失去电压而被切除后，APD能自动将备用线路投入。
暗备用接线方式时，APD装在母线分段断路器上。
正常运行时，两个电源都投入工作，互为备用，分段断路器处于断开位置，当其中一路电源发生故障而被切除时，APD能自动将分段断路器合上，由另一路电源供电给全部重要负荷。
对备用电源自动投入装置的基本要求：（1）工作电源不论任何原因断开，备用电源能自动投入；（2）必须在工作电源确已断开，而备用电源电压也正常时，才允许投入备用电源；（3）APD的动作时间应尽可能短，以利于电动机的自启动和缩短停电时间；（4）APD只能动作一次，以免将备用电源重复投入到永久性故障上；（5）当电压互感器的二次回路断线时，APD不应误动作；（6）若备用电源容量不足，应在APD动作的同时切除一部分次要负荷。
目前许多的设备均装有低电压保护，当系统出现异常时，即使系统的备自投准确动作，一般切换时间超过500ms，在运行的高压电动机等设备已经低电压保护跳闸、或者说低压电动机接触器已经释放，重要设备失电将影响炼化企业的连续生产，同时系统中有大量成组自启动电机的时候，往往自启动电流特别大，使母线电压波动大，时间长，极有可能引起整个电力系统故障，从而扩大事故的范围。
为了解决好这些问题，研究出了无扰动稳定控制装置，俗称快切，他通过精密的逻辑运算及强大的数字信号处理功能，反复循环监测模拟量及开入量，缩短了对异常情况的反应时间，同时判断出母线残压与备用电源的压差、频差、相位差等参数，避免了备用电源投入时引起的电压波动、冲击电流大等问题，既保证了电力系统的稳定，也保证了设备的安全运行，从而也就确保了企业的平稳生产。

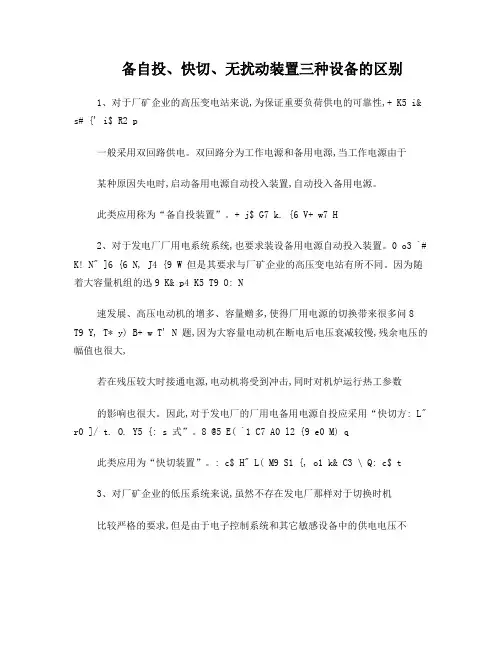

备自投、快切、无扰动装置三种设备的区别1、对于厂矿企业的高压变电站来说,为保证重要负荷供电的可靠性,+ K5 i& s# {' i$ R2 p一般采用双回路供电。
双回路分为工作电源和备用电源,当工作电源由于某种原因失电时,启动备用电源自动投入装置,自动投入备用电源。
此类应用称为“备自投装置”。
+ j$ G7 k. {6 V+ w7 H2、对于发电厂厂用电系统系统,也要求装设备用电源自动投入装置。
0 o3 `# K! N" ]6 {6 N, J4 {9 W 但是其要求与厂矿企业的高压变电站有所不同。
因为随着大容量机组的迅9 K& p4 K5 T9 O: N速发展、高压电动机的增多、容量赠多,使得厂用电源的切换带来很多问8T9 Y, T* y) B+ w T' N 题,因为大容量电动机在断电后电压衰减较慢,残余电压的幅值也很大,若在残压较大时接通电源,电动机将受到冲击,同时对机炉运行热工参数的影响也很大。
因此,对于发电厂的厂用电备用电源自投应采用“快切方: L" r0 ]/ t. O. Y5 {: s 式”。
8 @5 E( `1 C7 A0 l2 {9 e0 M) q此类应用为“快切装置”。
: c$ H" L( M9 S1 {, o1 k& C3 \ Q: c$ t3、对厂矿企业的低压系统来说,虽然不存在发电厂那样对于切换时机比较严格的要求,但是由于电子控制系统和其它敏感设备中的供电电压不稳定会导致整个生产线的瘫痪和生产设备的损坏以及长时间停电,尤其某/ O1 O& z/ m( w5 m1 e#些重要的国防部门基本不允许的供电中断,备用电源“无扰动”切换成为了必不可少的选择。
此类应用为“无扰动切换装置”。
8 M+ D$ l' _4 L2、备自投装置主要应用于厂矿企业的变电站高压系统- E- q8 Z5 @( z快切装置主要应用于大容量发电厂厂用电系统.由于发电厂厂用母线上电动机的特性有较大差异,合成的母线残压特性曲线与分类的电动机相角、残压曲线的差异也较大,因此安全区域的划定严格来说需根据各类电动机参数、特性、所带负荷等因素通过计算确定。
