1#打印字体大小: t T发表于 2006-6-2 15:39 | 只看该作者新风机组的控制原理及说明新风, 原理, 机组设备配套表：位号名称设备型号说明品牌T1 开关风阀执行器AM24 1-0V AC 2-L1 3-L2 ：18NM BELIMOV1 房间温度传感器SRA-TN10 热敏电阻NTC10K输入VECTOR△P1微压差变送器Ms321 0~10VDC 100Pa Dwyell M1 24V变压器AER-220-50 AC24V 2A线性变压器VECTOR U1 PI控制器TCY-T0121 双PI回路智能控制器VECTORTC1 风机盘管控制器TLC-FC-S 4DO，AC230，2A；2管制系统VECTOR实现以下功能：1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。
2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动调节。
3, 过滤器报警输入，点亮过滤器报警灯。
4, 送风机和新风阀连锁控制：开机时，先开风阀，后开风机；关机时，先关风机，后关风阀。
5, 定时功能：自动定时开机，关机。
共有4个时间定时程序，可以实现16个设置点定时控制。
6, 通过显示终端可以显示数据和显示报警信息。
用户可以修改温度设定点。
关于防火阀原理和功能的介绍日期：2010-4-12 字体：【大中小】防火阀的结构和工作原理防火阀的结构主要由阀体和执行机构组成。
阀体由壳体、法兰、叶片及叶片联动机构等组成。
执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。
防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。
当管道内所输送的气体温度达到易熔金属片的熔化温度时，易熔片熔断，其芯轴上的压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，由于阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。
由此可见，防火阀的执行机构采用机械传动原理，不需电、气及其它能源，因而可保证在任何情况下均能起到防火作用。

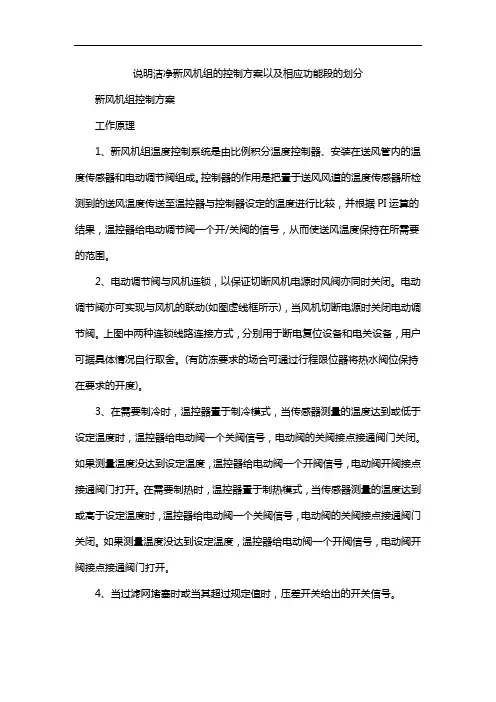

说明洁净新风机组的控制方案以及相应功能段的划分新风机组控制方案工作原理1、新风机组温度控制系统是由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。
2、电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。
电动调节阀亦可实现与风机的联动(如图虚线框所示)，当风机切断电源时关闭电动调节阀。
上图中两种连锁线路连接方式，分别用于断电复位设备和电关设备，用户可据具体情况自行取舍。
(有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度)。
3、在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
4、当过滤网堵塞时或当其超过规定值时，压差开关给出的开关信号。
5、当盘管温度过低时，低温防冻开关给出开关信号，风机停止运行，防止盘管冻裂。
新风机组控制方案应用分析新风机组控制系统由温控器来控制电动调节阀，此系统的主要作用就是给用户一个舒适的环境以及节能的目的。
避免制冷/制热机组系统不停的工作，使设备寿命更长。
风门执行器于风机联锁，用户在开机时只要打开风门执行器此时电动调节阀也打开，这样设置方便用户操作，同时也避免在风门打开时而电动调节阀没能及时打开及工作给设备造成不良后果。
压差开关其作用就是检测过滤网两边的压力，以便在过滤网堵塞或两端压力不平衡时同样给设备造成不良后果。
新风空调机组的组成及工作原理新风空调机组的组成及工作原理一、简介新风空调机组是一种能够提供新鲜空气并调节室内温度的设备。
它由多个部件组成，每个部件都有特定的功能，共同协作实现空气处理和循环功能。
二、机组组成1. 风机新风机组中的风机主要负责吸入和排出空气。
它具有较大的风量和一定的静压能力，可以通过管道输送空气到指定位置。
风机通常由电机驱动，其转速可通过调节器进行控制。
2. 空气过滤器空气过滤器用于过滤空气中的颗粒物和有害物质，确保进入室内的空气清洁。
不同类型的过滤器可根据需求选择，如初效过滤器、高效过滤器等。
3. 换热器换热器是新风空调机组中的重要部件，用于实现室内外空气的热量交换。
新风机组中常见的换热器有热交换式和单向风机两种，通过换热器的工作，可以有效地回收热量，节约能源。
4. 温度和湿度控制器温度和湿度控制器用于监测室内的温度和湿度，并根据预设的参数进行调节。
它可以实现自动控制，确保室内的舒适度。
5. 风管和风口风管和风口是连接机组与室内各个区域的通道，用于输送空气。
风管负责将处理好的空气输送到指定区域，而风口则是将空气释放到室内，并能根据需要进行调节。
三、工作原理1.当新风机组启动时，风机开始运转，吸入室外新鲜空气。
2.新鲜空气通过空气过滤器进行过滤，去除颗粒物和有害物质。
3.经过过滤的空气进入换热器，与室内空气进行热量交换。
在夏季，室外的热空气将热量传递给室内空气；在冬季，室外空气的热量则被回收供暖室内。
4.温度和湿度控制器监测室内的温湿度，并根据设定的参数调节换热器的工作模式，以达到舒适的室内环境。
5.处理好的空气通过风管输送到各个区域，并通过风口释放到室内。
同时，室内空气也被循环抽走，形成空气循环。
总结：新风空调机组通过风机、空气过滤器、换热器、温湿度控制器、风管和风口等组件的协作，实现了室内外空气的交换和调节，提供了舒适的室内环境。
同时，它的能效较高，可以节约能源并改善室内空气质量。

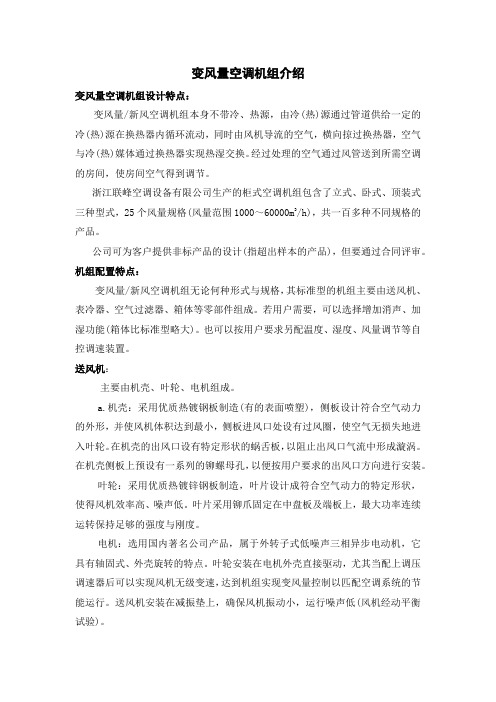

变风量空调机组介绍变风量空调机组设计特点：变风量/新风空调机组本身不带冷、热源，由冷(热)源通过管道供给一定的冷(热)源在换热器内循环流动，同时由风机导流的空气，横向掠过换热器，空气与冷(热)媒体通过换热器实现热湿交换。
经过处理的空气通过风管送到所需空调的房间，使房间空气得到调节。
浙江联峰空调设备有限公司生产的柜式空调机组包含了立式、卧式、顶装式三种型式，25个风量规格(风量范围1000～60000m3/h)，共一百多种不同规格的产品。
公司可为客户提供非标产品的设计(指超出样本的产品)，但要通过合同评审。
机组配置特点：变风量/新风空调机组无论何种形式与规格，其标准型的机组主要由送风机、表冷器、空气过滤器、箱体等零部件组成。
若用户需要，可以选择增加消声、加湿功能(箱体比标准型略大)。
也可以按用户要求另配温度、湿度、风量调节等自控调速装置。
送风机：主要由机壳、叶轮、电机组成。
a.机壳：采用优质热镀钢板制造(有的表面喷塑)，侧板设计符合空气动力的外形，并使风机体积达到最小，侧板进风口处设有过风圈，使空气无损失地进入叶轮。
在机壳的出风口设有特定形状的蜗舌板，以阻止出风口气流中形成漩涡。
在机壳侧板上预设有一系列的铆螺母孔，以便按用户要求的出风口方向进行安装。
叶轮：采用优质热镀锌钢板制造，叶片设计成符合空气动力的特定形状，使得风机效率高、噪声低。
叶片采用铆爪固定在中盘板及端板上，最大功率连续运转保持足够的强度与刚度。
电机：选用国内著名公司产品，属于外转子式低噪声三相异步电动机，它具有轴固式、外壳旋转的特点。
叶轮安装在电机外壳直接驱动，尤其当配上调压调速器后可以实现风机无级变速，达到机组实现变风量控制以匹配空调系统的节能运行。
送风机安装在减振垫上，确保风机振动小，运行噪声低(风机经动平衡试验)。
表冷器(即换热器)：表冷器结构为薄壁紫铜管与波形铝翅片经机械胀管而成，独特的加工工艺，使表冷器传热效率高。
波形能极大限度地消除边界层，从而在整个换热面上可以得到最充分的换热效果。
新风机组和空调机组有何区别？新风机组是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
新风机组控制包括：送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。
如果新风机组要考虑承担室内负荷，则还要控制室内温度。
1. 送风温度控制送风温度控制即是指定出风温度控制，其适用条件通常是该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的。
因此，在整个控制时间内，其送风温度以保持恒定值为原则。
由于冬、夏季对室内要求不同，因此冬、夏季送风温度应有不同的要求。
也即是说，新风机组定送风温度控制时，全年有两个控制值——冬季控制值和夏季控制值，因此必须考虑控制器冬、夏工况的转换问题。
送风温度控制时，通常是夏季控制冷盘管水量，冬季控制热盘管水量或蒸汽盘管的蒸汽流量。
为了管理方便，温度传感器一般设于该机组所在机房内的送风管上。
2. 室内温度控制对于一些直流式系统，新风不仅能使环境满足卫生标准，而且还可承担全部室内负荷。
由于室内负荷是变化的，这时采用控制送风温度的方式必然不能满足室内要求。
因此必须对使用地点的温度进行控制。
由此可知，这时必须把温感器设于被控房间的典型区域。
由于直流系统通常设有排风系统，温感器设于排风管道并考虑一定的修正也是一种可行的办法。
除直流式系统外，新风机组通常是与风机盘管一起使用的。
在一些工程中，由于考虑种种原因，新风机组在设计时承担了部分室内负荷，这种做法对于设计状态时，新风机组按送风温度控制是不存在问题的。
但当室外气候变化而使得室内达到热平衡时，如果继续控制送风温度，必然造成房间过冷或过热，这时应采用室内温度控制。
因此，这种情况下，从全年运行而言，应采用送风温度与室内温度的联合控制方式。
3. 相对湿度控制新风机组相对湿度控制的主要一点是选择湿度传感器的设置位置或者控制参数，这与其加湿源和控制方式有关。
（1）蒸汽加湿对于要求比较高的场所，应根据被控湿度的要求，自动调整蒸汽加湿量。
先声集团珠江路软件产业园研发基地二期变风量空调系统招标文件一、系统总则1、实验室通风控制系统包含以下三部分：实验室排风系统；实验室新风空调系统；实验室变风量控制系统。
1)实验室通风控制系统主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能，通风及其控制系统主要解决的是工作环境对实验人员的身体健康和劳动保护问题。
2)实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排风不在室内循环，即采用全新风系统。
3)化学实验室换气次数要求不小于8次/小时。
实验室的新风补偿80%来自组合式空调机组处理后的新风然后送入实验室；其余20%通过走道、实验室的门、窗缝自然补偿。
4)实验室的负压通过实验室的送、排风风量和送、排风口的布置来实现，气流组织从办公、管理用房、内走道到产生危险物质的实验房间。
通风柜的位置布置应该在远离空气流动、紊流大的地方，远离行走区域和空气新风区。
新风从远离通风柜的地方引入，空气流动路径远离通风柜，防止气流对通风柜的面风速产生扰动。
某些较小的房间为避免气流扰动对通风柜面风速的影响，应该避免设置散流器或者在通风柜1.5米范围内部设置散流器。
5)气流控制是整个实验室的控制核心。
对于实验室，为了充分确保污染不可能从实验室污染区区泄漏到洁净区甚至周围的环境中，保证对室外环境的安全以及实验操作人员的安全，必须建立稳定可靠的气流组织和保证实验室气流稳定的负压梯度。
从而建立起安全、可靠、有效的防护屏障。
6)实验室排风系统：实验室通风柜按40%同时使用的要求考虑。
7)实验室通风柜、排风、新风控制系统采用变风量智能变频控制系统，风机根据输入电压或电流信号进行自动变频，实现节能减排的目的。
同时实验室房间进行负压控制，保证实验室的负压稳定，良好的气流组织。
2、实验室气流控制方案设计：2.1、通风柜面风速/排风控制：1)每台通风柜配置一套国际知名品牌V A V控制系统。
该控制系统保证通风柜调节门在任意位置下通风柜面风速在3秒内，迅速稳定到设定值，如设定为0.5m/s。
新风机组的控制原理及说明一、新风机组的控制原理新风机组是指一种通过新风机将新鲜空气引入室内，同时排出污浊空气的设备。
新风机组的控制原理主要涉及以下几个方面：1.温湿度控制：新风机组可以通过控制新风的温湿度来满足室内的舒适需求。
通常情况下，新风机组会配备温湿度传感器，通过传感器测量到的室内温湿度信息反馈给主控系统，主控系统根据设定的温湿度范围来控制新风机组的运行。
当室内温湿度超过设定值时，新风机组会启动并吹出适宜温湿度的新风，直至室内温湿度达到设定值。
2.风量控制：新风机组的风量控制是指根据建筑物的需求，控制新风机组的送风量。
通常情况下，新风机组会配备风量传感器，通过传感器测量到的送风量信息反馈给主控系统，主控系统根据设定的送风量范围来控制新风机组的运行。
当室内需要更多的新风时，主控系统会提高新风机组的送风量；当室内需要较少的新风时，主控系统会降低新风机组的送风量。
3.运行模式控制：新风机组通常有多种运行模式可供选择，比如手动模式、定时模式、传感器模式等。
在手动模式下，用户可以手动调节新风机组的运行状态；在定时模式下，用户可以设置新风机组的具体开启和关闭时间；在传感器模式下，新风机组会根据传感器测量到的室内环境信息来自动调整运行状态。
4.故障检测与保护：新风机组的控制系统还需要具备故障检测和保护功能，以确保设备的安全运行。
当新风机组发生故障时，比如风机损坏、传感器失效等，主控系统会及时检测到并采取相应的保护措施，比如停机报警、自动切换备用设备等。
二、新风机组的控制说明1.温湿度控制是新风机组的核心功能之一，通过控制新风的温湿度，可以提供舒适的室内环境。
温湿度传感器通常安装在室内空气流动的地方，它会不断监测室内的温湿度，并将测量值反馈给主控系统。
主控系统根据设定的温湿度范围来判断是否需要启动新风机组，并控制新风机组的运行状态，以达到室内温湿度的要求。
2.风量控制是新风机组的另一个重要功能，通过控制新风机组的送风量，可以满足不同建筑物的需求。
新风机组内部结构及其工作原理新风机组是一种用来改善室内空气质量的设备。
它通过将新鲜空气引入室内，排出污浊空气，实现室内空气循环，从而保持空气清新。
本文将介绍新风机组的内部结构及其工作原理。
一、新风机组的内部结构新风机组主要由风机、换热器、过滤器、加湿器、风管等组成。
1. 风机：新风机组的核心部件之一，负责将新鲜空气吹送到室内。
风机通常采用离心风机，其特点是风量大、噪音低、效率高。
2. 换热器：新风机组中的换热器用于热交换，将室内排出的热量与新鲜空气进行热量交换，实现能量的回收利用。
常见的换热器有板式换热器和旋转式换热器，它们能够有效地控制室内外温度差异，提高能源利用效率。
3. 过滤器：过滤器用于过滤空气中的灰尘、颗粒物、细菌等有害物质，保证室内空气的洁净。
常见的过滤器有初效过滤器、中效过滤器和高效过滤器，根据需要可以选择不同等级的过滤器来满足不同的空气净化要求。
4. 加湿器：加湿器用于调节室内空气的湿度，避免空气过于干燥。
它可以通过加水蒸汽的方式增加室内空气的湿度，提高室内舒适度。
5. 风管：风管用于连接新风机组与室内的空气循环系统，将新鲜空气引入室内，排出污浊空气。
风管的材料通常为镀锌铁皮或不锈钢，具有良好的密封性和耐腐蚀性。
二、新风机组的工作原理新风机组的工作原理可以简单概括为：新鲜空气进入室内，污浊空气排出室外。
1. 新鲜空气引入：新风机组通过风机将新鲜空气从室外吸入，经过过滤器进行过滤，去除空气中的杂质和污染物，保证空气的清洁。
2. 空气处理：新风机组将新鲜空气送入换热器进行热交换。
换热器可以将室内排出的热量与新鲜空气进行热量交换，实现能量的回收利用。
这样可以减少能源消耗，提高能源利用效率。
3. 室内空气循环：经过热交换后的新鲜空气进入室内，通过风管分布到各个房间，保持室内空气的流通。
同时，室内污浊空气通过风管排出室外，保持室内空气的清新。
4. 加湿调节：新风机组通过加湿器对新鲜空气进行加湿处理，保持室内空气的湿度适宜。
